Манометры термокомпенсированные сигнализирующие ZDM
| Номер в ГРСИ РФ: | 97660-26 |
|---|---|
| Категория: | Манометры |
| Производитель / заявитель: | Shanghai Roye Electric Co., LTD., КИТАЙ |

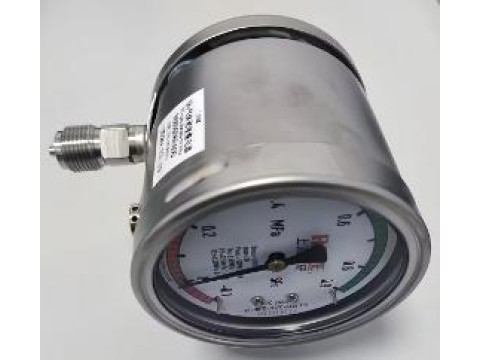

Манометры термокомпенсированные сигнализирующие ZDM (далее - манометры) предназначены для измерений избыточного (в т.ч. разрежения) давления гексафторида серы (SF6), приведенного к значению температуры, равной плюс 20 °С в постоянном объеме, а также для управления внешними электрическими цепями от сигнализирующего устройства прямого действия, путем включения и выключения контактов в схемах сигнализации автоматики и блокировки технологических процессов.
Информация по Госреестру
| Основные данные | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97660-26 | ||||||||||||
| Действует | по 09.02.2031 | ||||||||||||
| Наименование | Манометры термокомпенсированные сигнализирующие | ||||||||||||
| Модель | ZDM | ||||||||||||
| Модификации |
ZDM ZDM-С |
||||||||||||
| Приказы |
№233 от
09.02.2026
— Об утверждении типов средств измерений
|
||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||
| Характер производства | Серийное | ||||||||||||
| Идентификатор записи ФИФ ОЕИ | 503d498d-1ed7-2afe-9aed-ac780de8a26d | ||||||||||||
| Испытания |
|
||||||||||||
Производитель / Заявитель
Shanghai Roye Electric Co., LTD., КИТАЙ, 3F and Area A of 1F, # No.35, Lane 1755, Wen North Road, Nanxiang Town, Jiading District, Shanghai
Поверка
| Методика поверки / информация о поверке |
РТ-МП-1661-202-2025 Государственная система обеспечения единства измерений. Манометры термокомпенсированные сигнализирующие ZDM. Методика поверки.
(с 09.02.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97660-26: Описание типа
2026-97660-26.pdf
|
Скачать | 160.6 КБ | |
|
97660-26: Методика поверки
РТ-МП-1661-202-2025
2026-mp97660-26.pdf
|
Скачать | 1.2 MБ |
Описание типа
Назначение
Манометры термокомпенсированные сигнализирующие ZDM (далее - манометры) предназначены для измерений избыточного (в т.ч. разрежения) давления гексафторида серы (SF6), приведенного к значению температуры, равной плюс 20 °С в постоянном объеме, а также для управления внешними электрическими цепями от сигнализирующего устройства прямого действия, путем включения и выключения контактов в схемах сигнализации автоматики и блокировки технологических процессов.
Описание
Конструктивно манометры состоят из цилиндрического корпуса со шкалой, закрытой защитным стеклом, чувствительного элемента, кинематического механизма со стрелкой, сигнализирующего механизма, вывода электрических контактов, вентиляционного клапана для установления в корпусе манометра значения атмосферного давления и штуцера для подключения манометра.
Принцип действия манометров основан на использовании зависимости между измеряемым давлением и упругой деформацией чувствительного элемента. Чувствительным элементом измерителя является трубчатая пружина. Под воздействием избыточного давления трубчатая пружина стремится к распрямлению. При этом изменяются внутренний и внешний радиусы пружины, что вызывает соответствующее изменение положения свободного конца пружины, это в свою очередь приводит к перемещению показывающей стрелки манометра посредством передаточного механизма. Стрелка при своем движении осуществляет замыкание или размыкание (в зависимости от схемы подключения) контактов сигнализирующего механизма, подключенных к выводу электрических контактов. Свободный конец трубчатой пружины зафиксирован на биметаллический компенсатор температуры, осуществляющий функцию компенсации при отклонении температуры от плюс 20 °С.
Электроконтактная группа сигнализирующего устройства манометра осуществляет коммутацию электрических цепей сигнализации и аварийного отключения при достижении предупредительных и пороговых значений давления (плотности, функционально связанной с давлением) газа. Уставки срабатывания электроконтактов сигнализирующего устройства настраиваются на заводе-изготовителе по запросу пользователя и не подлежат перенастройке в процессе эксплуатации. В зависимости от запроса пользователя один манометр может обеспечивать коммутацию до четырех электрических цепей.
Манометры изготавливаются в двух модификациях, которые отличаются механизмом снижения воздействия вибрации:
ZDM имеют вибропоглащающий демпфер, который расположен между штуцером и корпусом манометра;
ZDM-С заполняются силиконовым маслом.
Заводской номер наносится на циферблат манометра методом печати в виде цифрового или буквенно-цифрового обозначения, состоящего из арабских цифр или арабских цифр и букв латинского алфавита.
Знака поверки наносится на корпус манометра или на стекло.
Пломбировка манометров не предусмотрена.
Общий вид манометров, место нанесения знака поверки и место нанесения заводского номера представлены на рисунках 1, 2 и 3.
***
Место нанесения заводского номера
Места нанесения
знака поверки
Рисунок 2 - Внешний вид, место нанесения знака поверки и место нанесения заводского номера манометров модификации ZDM-C
Рисунок 1 - Внешний вид, место нанесения знака поверки и место нанесения заводского номера манометров модификации ZDM
Рисунок 3 - Внешний вид шкалы манометров
Технические характеристики
аблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений давления, МПа |
от -0,1 до 0,9 |
|
Пределы допускаемой приведенной погрешности, % от диапазона измерений давления: в диапазоне температуры от +19 °С до +21 °С включ.; в диапазонах температуры от -30 °С до +19 °С не включ. и св.+21 °С до +60 °С включ. |
±1,6 ±2,5 |
|
Пределы допускаемой приведенной погрешности срабатывания сигнализирующего устройства, % от диапазона измерений давлений |
±2,5 |
аблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение тока внешних коммутируемых цепей, В, не более |
220 |
|
Габаритные размеры (длина*высотахширина), мм, не более |
110x150x100 |
|
Масса, кг, не более |
2,5 |
|
Нормальные условия измерений: - температура окружающей среды, °С, - относительная влажность, %, не более - атмосферное давление, кПа |
от +19 до +21 80 от 84,0 до 106,7 |
|
Рабочие условия измерений: - температура окружающей среды, °С - относительная влажность, %, не более - атмосферное давление, кПа |
от -30 до +60 95 от 84,0 до 106,7 |
Знак утверждения типа
наносится типографским способом на титульный лист руководства по эксплуатации.
Комплектность
аблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Манометр термокомпенсированный сигнализирующий |
ZDM * |
1 шт. |
|
Руководство по эксплуатации |
_ |
1 экз. на партию |
|
* В зависимости от модификации ZD |
M или ZDM-C | |
Сведения о методах измерений
приведены в разделе «Эксплуатация» руководство по эксплуатации.
Нормативные документы
Приказ Росстандарта от 20 октября 2022 г. № 2653 «Об утверждении Государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»;
Стандарт предприятия Shanghai Roye Electric Co., LTD.
