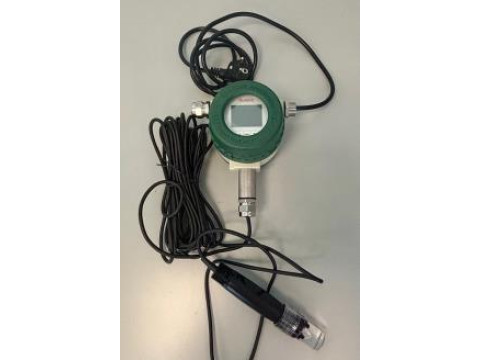

рН-метры промышленные рН-100D
| Номер в ГРСИ РФ: | 97662-26 |
|---|---|
| Производитель / заявитель: | Hangzhou Analyzer System Integration Ltd, КИТАЙ |
рН-метры промышленные рН-lOOD (далее - рН-метры) предназначены для измерений активности ионов водорода (рН) в водных растворах при контроле технологической, бытовой, очищенной сточной воды, природных (поверхностных) вод, а также технологических сред на промышленных предприятиях.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97662-26 | ||||||
| Действует | по 12.02.2031 | ||||||
| Наименование | рН-метры промышленные | ||||||
| Модель | рН-100D | ||||||
| Приказы |
№245 от
12.02.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | 6c2a3175-6b47-4f5e-4700-e2a5cfdcd46a | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
Компания HANGZHOU ANALYZER SYSTEM INTEGRATION LIMITED, КИТАЙ, Room 388, 3rd Floor, Longdu Building, Xihu District, Hangzhou City, Zhejiang Province
Поверка
| Методика поверки / информация о поверке |
МП 2450-0043-2025 Государственная система обеспечения единства измерений. рН-метры промышленные рН-100D. Методика поверки
(с 12.02.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97662-26: Описание типа
2026-97662-26.pdf
|
Скачать | 154.9 КБ | |
|
97662-26: Методика поверки
МП 2450-0043-2025
2026-mp97662-26.pdf
|
Скачать | 1.2 MБ |
Описание типа
Назначение
рН-метры промышленные pH-100D (далее - рН-метры) предназначены для измерений активности ионов водорода (рН) в водных растворах при контроле технологической, бытовой, очищенной сточной воды, природных (поверхностных) вод, а также технологических сред на промышленных предприятиях.
Описание
Принцип действия рН-метра - потенциометрический, основанный на изменении электрического сигнала пропорционально разности потенциалов чувствительных элементов первичного преобразователя (датчика) при погружении его в измерительную среду.
рН-метр является стационарным прибором и конструктивно состоит из первичного преобразователя (датчика) со встроенным датчиком температуры и вторичного преобразователя (контроллера) - блока управления. В датчике предусмотрена автоматическая термокомпенсация результатов измерений.
На лицевой панели вторичного преобразователя размещены кнопки управления рН-метром и жидкокристаллический экран, где отображаются результаты измерений. По бокам торцевой поверхности вторичного преобразователя расположены разъёмы для подключения первичного преобразователя и кабеля питания, в ее центральной части - разъем для подключения кабеля передачи измерительной информации на внешние устройства. рН-метры имеют свободно программируемый аналоговый выход токовых сигналов от 4 до 20 мА (с функцией HART 7 для цифровой связи DCS или контроллера через протокол HART) для передачи измеренных значений на соответствующие регистрирующие устройства; выход RS485.
Общий вид рН-метра приведен на рисунке 1а. Заводской номер рН-метра, состоящий из двух латинских букв и 10 арабских цифр, нанесен методом гравировки на металлическом шильде, расположенном на задней панели вторичного преобразователя рН-метра. Заводской номер датчика в буквенно-цифровом формате наносится типографским методом на соединительный кабель датчика. Заводской номер рН-метра присваивается по заводскому номеру, указанному на вторичном преобразователе. Заводские номера вторичного преобразователя и датчика указываются в паспорте СИ. Общий вид места и формата нанесения заводского номера рН-метра и датчика приведен на рисунках 1б и 1в.
Нанесение знака поверки на рН-метр не предусмотрено.
Пломбирование рН-метра не предусмотрено.

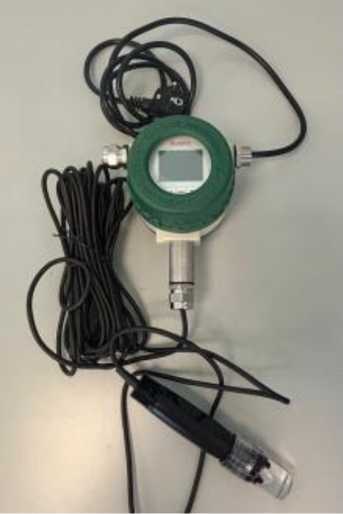

Рисунок 1а - Внешний вид рН-метров промышленных pH-100D
Место и формат нанесения заводского номера

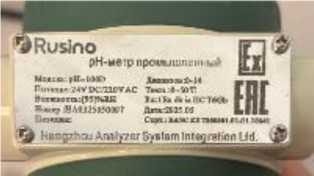

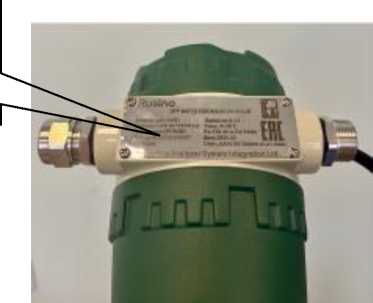

Рисунок 1б - Общий вид задней панели вторичного преобразователя рН-метра с указанием места и формата нанесения заводского номера
Рисунок 1в - Общий вид датчика рН-метра с указанием места и формата нанесения заводского номера
Программное обеспечение
Вторичный преобразователь рН-метров оснащен встроенным программным обеспечением (далее - ПО), осуществляющим его функционирование, выполнение измерений, передачу результатов измерений на внешние устройства для их обработки, визуализации и хранения, формирования и передачи автоматического отчета, настройки удаленного доступа. ПО идентифицируется по запросу пользователя через сервисное меню вторичного преобразователя путем вывода на экран версии ПО.
Конструктивно рН-метры имеют защиту встроенного ПО от преднамеренных или непреднамеренных изменений, реализованную изготовителем на этапе производства путем установки пароля доступа к ПО контроллера.
Влияние ПО на метрологические характеристики рН-метра учтено при нормировании метрологических характеристик.
Уровень защиты ПО «средний» в соответствии с Р.50.2.077-2014.
Таблица 1 - Идентификационные данные (признаки) метрологически значимой части ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
PH-100D |
|
Номер версии (идентификационный номер) ПО |
RUSINO-231101-0002 |
|
Цифровой идентификатор ПО |
Не доступен |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений активности ионов водорода (рН) в водных растворах |
от 0 до 14 |
|
Пределы допускаемых значений абсолютной погрешности измерений активности ионов водорода (рН) в водных растворах |
±0,035 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Электропитание: - напряжение, В |
от 90 до 240 |
|
- частота, Гц |
50/60 |
|
- потребляемая мощность, В^А, не более |
20 |
|
Габаритные размеры вторичного преобразователя (контроллера), мм, не более: | |
|
- длина |
170 |
|
- ширина |
130 |
|
- высота |
178 |
|
Масса вторичного преобразователя (контроллера), кг, не более |
1,6 |
|
Габаритные размеры первичного преобразователя (датчика), мм, не более: | |
|
- длина |
157 |
|
- диаметр |
12 |
|
Масса первичного преобразователя (датчика), кг, не более |
0,5 |
|
Маркировка взрывозащиты |
1Ex db ia IIC T6 Gb |
|
Степень защиты оболочками по ГОСТ 14254-2015: - вторичного преобразователя (контроллера) |
IP65 |
|
- первичного преобразователя (датчика) |
IP68 |
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха (без конденсации), % - атмосферное давление, кПа |
от -10 до +60 от 0 до 95 от 84 до 106 |
|
Диапазон температур анализируемой среды, °С |
от +5 до +50 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
10 |
|
Средняя наработка до отказа, ч, не менее |
20000 |
Знак утверждения типа
наносится на титульный лист Руководства по эксплуатации типографским способом.
Комплектность
Таблица 5 - Комплектность рН-метра
|
Наименование |
Обозначение |
Количество |
|
рН-метр промышленный |
ph-iood |
1 шт. |
|
Руководство по эксплуатации |
_ |
1 экз. |
|
Паспорт |
_ |
1 экз. |
Сведения о методах измерений
приведены в разделе 3.10 «Проведение измерений» документа «рН-метр промышленный pH-100D. Руководство по эксплуатации».
Нормативные документы
Государственная поверочная схема для средств измерений показателя рН активности ионов водорода в водных растворах, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 09.02.2022 № 324
Стандарт предприятия компании HANGZHOU ANALYZER SYSTEM INTEGRATION LIMITED, Китай
