Излучатель ОИ АЧТ Демэйр
| Номер в ГРСИ РФ: | 97667-26 |
|---|---|
| Производитель / заявитель: | ЗАО "НПЛ "Метропир", г.С.-Петербург |
Излучатель ОИ АЧТ Демэйр (далее-излучатель) предназначен для воспроизведения, хранения и передачи единицы температуры в диапазоне от минус 50 до плюс 50 °С в лабораторных условиях и применяется в качестве рабочего эталона 1-го разряда согласно части 3 Государственной поверочной схемы для средств измерений температуры, утвержденной приказом Росстандарта от 19.11.2024 № 2712.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97667-26 | ||||||
| Наименование | Излучатель | ||||||
| Модель | ОИ АЧТ Демэйр | ||||||
| Приказы |
№245 от
12.02.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | 7e6d5ad4-ca4e-8268-a4ff-2acbe7d916f2 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
ООО «НПЛ «Метропир», РОССИЯ, 198097, Россия, г. Санкт-Петербург, вн. тер. г. муниципальныйокруг Нарвский округ, ул. Трефолева, д. 2, литера в, этаж 2, помещ. 1
Поверка
| Методика поверки / информация о поверке |
МП 2412-0061-2025 Государственная система обеспечения единства измерений. Излучатель ОИ АЧТ Демэйр. Методика поверки
(с 12.02.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97667-26: Описание типа
2026-97667-26.pdf
|
Скачать | 168.2 КБ | |
|
97667-26: Методика поверки
МП 2412-0061-2025
2026-mp97667-26.pdf
|
Скачать | 1.5 MБ |
Описание типа
Назначение
Излучатель ОИ АЧТ Демэйр (далее-излучатель) предназначен для воспроизведения, хранения и передачи единицы температуры в диапазоне от минус 50 до плюс 50 ОС в лабораторных условиях и применяется в качестве рабочего эталона 1-го разряда согласно части 3 Государственной поверочной схемы для средств измерений температуры, утвержденной приказом Росстандарта от 19.11.2024 № 2712.
Описание
К настоящему типу средств измерений относится излучатель ОИ АЧТ Демэйр зав. №2500.
Принцип действия излучателя основан на законах Стефана-Больцмана и Планка, связывающих температуру черного тела и яркость его излучения.
Излучатель выполнен в моноблочном корпусе. Внутри корпуса излучателя размещены следующие исполнительные элементы: блок питания, излучающая полость с термоэлектрическими модулями и системой теплообменников с окружающей средой, чувствительный элемент и соединительные кабели. Температура внутри полости излучателя формируется посредством нагрева или охлаждения при пропускании электрического тока через комплект термоэлектрических модулей.
Полость излучения имеет цилиндрическую форму с коническим дном.
На лицевой части корпуса находится кнопка включения излучателя и панель управления прибора для измерения и регулирования температуры многоканального Термодат (рег. № 17602-15).

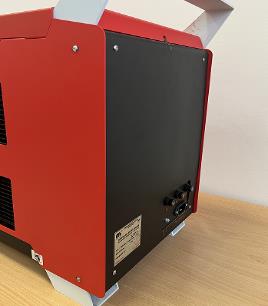

На оборотной стороне излучателя расположены разъем для подключения кабеля питания и блок предохранителей.
Маркировка излучателя выполнена в виде стойкой к истиранию наклейке на оборотной стороне излучателя.
Наклейка содержит: наименование предприятия-изготовителя, товарный знак предприятия-изготовителя, наименование СИ, знак утверждения типа, наименование программного обеспечения (далее - ПО) и номер версии, заводской номер №2500, дату изготовления, веб-сайт предприятия-изготовителя, надпись «Сделано в России».
Нанесение знака поверки на излучатель не предусмотрено.
Общий вид средства измерений представлен на рисунке 1.

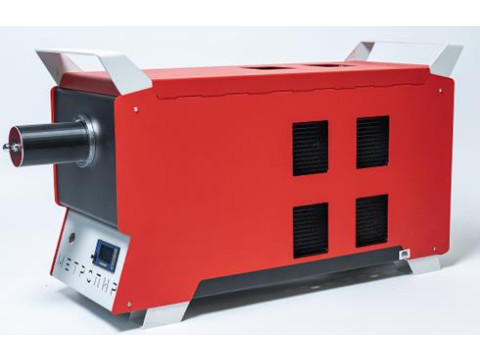

Рисунок 1 - Общий вид излучателя
Схема пломбировки от несанкционированного доступа представлена на рисунке 2.
Пломбы

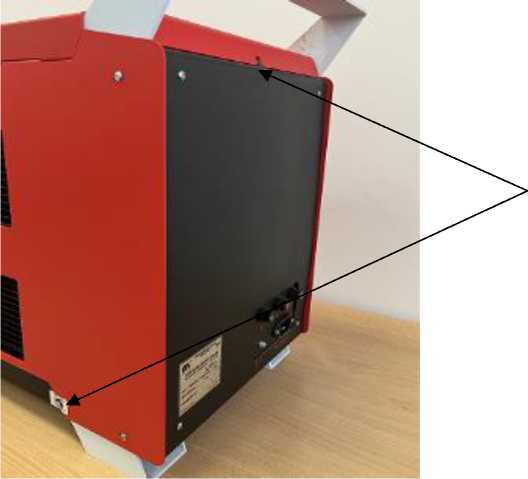

Рисунок 2 - Схема пломбирования излучателя от несанкционированного доступа
Наклейка на оборотной стороне корпуса излучателя представлена на рисунке 3.

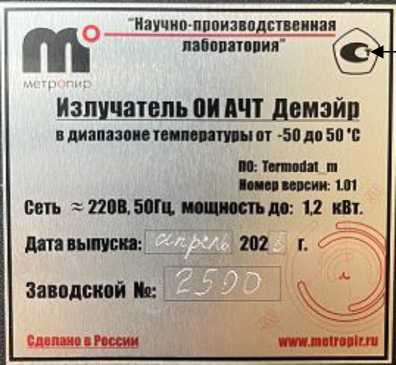

Рисунок 3 - Наклейка на корпусе излучателя
Место
нанесения
знака
утверждения типа
Программное обеспечение
Излучатель функционирует под управлением прибора для измерения и регулирования температуры многоканального Термодат, имеющего встроенное специальное программное обеспечение (далее - ПО), которое является неотъемлемой частью прибора. ПО позволяет осуществлять функции сбора, обработки, хранения калибровочных характеристик и индикации установочных значений температуры.
Действительные значения температуры излучателя отображаются на индикаторе прибора для измерения и регулирования температуры многоканального Термодат.
Версия встроенного ПО доступна только на этапе производства.
Конструкция излучателя исключает возможность несанкционированного влияния на встроенное ПО и измерительную информацию. Корпус опломбирован.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» по Р 50.2.077-2014.
аблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение для прибора для измерения и регулирования температуры многоканального «Термодат» (рег. № 17602-15) |
|
Идентификационное наименование ПО |
Termodat_m |
|
Номер версии (идентификационный номер) |
1.01 |
|
Цифровой идентификатор ПО |
- |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон воспроизводимой температуры, °С |
от -50 до +50 |
|
Доверительные границы погрешности воспроизведения температуры при доверительной вероятности 0,95, не более |
±0,5 |
|
Нестабильность поддержания температуры на заданном стационарном температурном режиме, °С, не более |
±0,1 |
|
Дрейф температуры излучателя за 15 минут, °С, не более |
±0,1 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Размеры излучающей полости, мм: - диаметр - глубина |
60 215 |
|
Время выхода излучателя на стационарный режим на нижнем пределе температурного диапазона, мин, не более |
120 |
|
Габаритные размеры (длинах ширина х высота), мм, не более |
980x336x570 |
|
Масса, кг, не более |
40 |
|
Напряжение питания переменным током, В Частота, Гц |
от 198 до 242 50±0,5 |
|
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, % - атмосферное давление, кПа |
от +15 до +25 от 20 до 80 от 97,3 до 105,3 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Среднее время наработки до отказа, ч, не менее |
10000 |
|
Средний срок службы, лет |
5 |
|
Гарантийный срок, месяцев |
12 |
Знак утверждения типа
наносится типографским способом на титульный лист руководства по эксплуатации и на наклейку на корпус излучателя (рисунок 3).
Комплектность
аблица 5 - Комплектность излучателя ОИ АЧТ Демэйр
|
Наименование |
Обозначение |
Количество |
|
Излучатель |
ОИ АЧТ Демэйр |
1 шт. |
|
Кабель сетевой |
- |
1 шт. |
|
Руководство по эксплуатации |
- |
1 шт. |
|
Сумка упаковочная |
- |
1 шт. |
Сведения о методах измерений
приведены в руководстве по эксплуатации «Излучатель ОИ АЧТ Демэйр. Руководство по эксплуатации», раздел 10 «Работа и методика измерений».
Нормативные документы
Государственная поверочная схема для средств измерений температуры, ч.3, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 19.11.2024 № 2712
Технические условия ТУ 4211-001-31977823-2025 «Излучатель ОИ АЧТ Демэйр»
