Трансформаторы тока АМТ-ОС-550/1
| Номер в ГРСИ РФ: | 97677-26 |
|---|---|
| Категория: | Трансформаторы |
| Производитель / заявитель: | Фирма "Trench Germany GmbH", Германия |
Трансформаторы тока АМТ-ОС-550/1 (далее - трансформаторы) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц.
Информация по Госреестру
| Основные данные | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97677-26 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Наименование | Трансформаторы тока | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Модель | АМТ-ОС-550/1 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Приказы |
№245 от
12.02.2026
— Об утверждении типов средств измерений
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Характер производства | Единичное | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | a41d39ab-c655-4184-901e-948a0eb4b0f9 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Испытания |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Производитель / Заявитель
TRENCH Germany GmbH, ГЕРМАНИЯ, Nurnberger Strasse 199, 96050 Bamberg
Поверка
| Методика поверки / информация о поверке |
МП-ЛМ-005-2025 Государственная система обеспечения единства измерений. Трансформаторы тока АМТ-ОС-550/1. Методика поверки
(с 12.02.2026)
|
| Межповерочный интервал / Периодичность поверки |
8 лет
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97677-26: Описание типа
2026-97677-26.pdf
|
Скачать | 174.2 КБ | |
|
97677-26: Методика поверки
МП-ЛМ-005-2025
2026-mp97677-26.pdf
|
Скачать | 1.8 MБ |
Описание типа
Назначение
Трансформаторы тока АМТ-ОС-550/1 (далее - трансформаторы) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц.
Описание
Принцип действия трансформаторов основан на явлении электромагнитной индукции.
Ток первичной обмотки трансформаторов создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
Трансформаторы предназначены для установки в комплектные распределительные устройства элегазовые (далее - КРУЭ) в электросетях 500 кВ и являются комплектующими изделиями. Токопроводы КРУЭ выполняют роль первичных обмоток. Соединение с другими модулями происходит при помощи штепсельных контактов. Вторичные обмотки расположены на кольцевидных сердечниках, смонтированных на внутренних электродах. Выводы вторичных обмоток расположены на боковой поверхности корпуса в клеммной коробке, крышка которой пломбируется для предотвращения доступа. Трансформаторы имеют от трёх до шести вторичных обмоток.
Изоляционной средой трансформаторов является элегаз. Рабочее давление внутри трансформатора контролируется датчиком плотности элегаза. Для обеспечения безопасности при повышении давления свыше допустимых значений предусмотрен предохранительный клапан с разрывной мембраной.

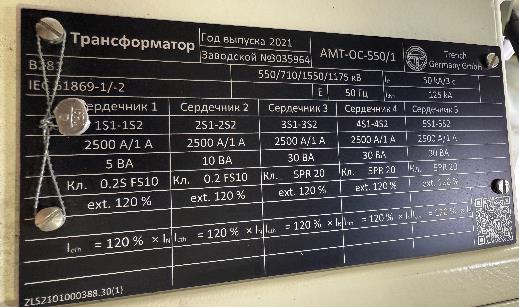

На клеммной коробке каждого трансформатора размещена информационная табличка с указанием технических данных и заводского номера в виде цифровых обозначений, однозначно идентифицирующих каждый экземпляр. Заводской номер наносится на табличку технических данных трансформатора методом лазерной гравировки.
К трансформаторам данного типа относятся трансформаторы тока АМТ-ОС-550/1 с заводскими номерами 3035901, 3035902, 3035903, 3035904, 3035905, 3035906, 3035907,3035908, 3035909, 3035910, 3035911, 3035912, 3035913, 3035914, 3035915, 3035916, 3035917, 3035918,
3035919, 3035920, 3035921, 3035922, 3035923, 3035924, 3035925, 3035926, 3035927, 3035928,
3035929, 3035930, 3035931, 3035932, 3035933, 3035934, 3035935, 3035936, 3035937, 3035938,
3035939, 3035940, 3035941, 3035942, 3035943, 3035944, 3035945, 3035946, 3035947, 3035948,
3035949, 3035950, 3035951, 3035952, 3035953, 3035954, 3035955, 3035956, 3035957, 3035958,
3035959, 3035960, 3035961, 3035962, 3035963, 3035964, 3035965, 3035966, 3035967, 3035968,
3035969, 3035970, 3035971, 3035972, 3035973, 3035974, 3035975, 3035976, 3035977, 3035978,
3035979, 3035980, 3035981.
Нанесение знака поверки на трансформаторы не предусмотрено.
Общий вид средства измерений и обозначение места пломбировки от несанкционированного доступа представлен на рисунке 1, обозначение места нанесения заводских номеров представлено на рисунке 2.

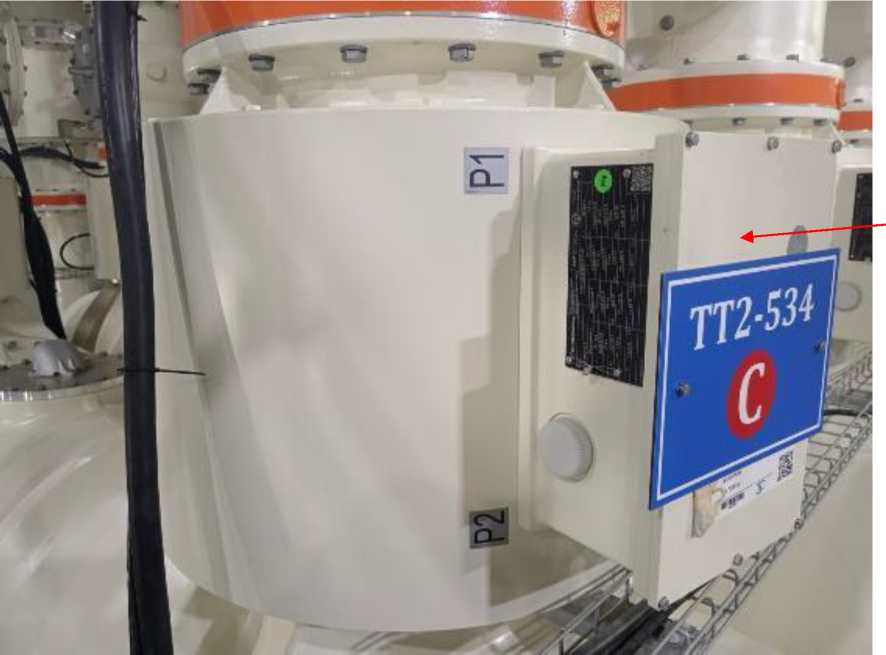

Рисунок 1 - Общий вид средства измерений и обозначение места пломбировки от несанкционированного доступа (А)
В

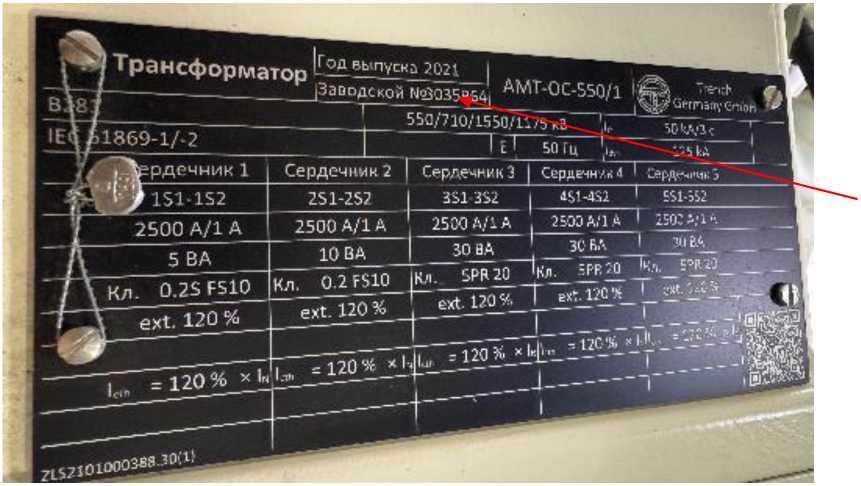

Рисунок 2 - Обозначение места нанесения заводских номеров (В)
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальное напряжения первичной обмотки, кВ |
500 |
|
Номинальный первичный ток 11ном, А |
2500 |
|
Номинальный вторичный ток Ъном, А |
1 |
|
Номинальная частота переменного тока, Гц |
50 |
|
Заводские номера: 3035901, 3035902, 3035903, 3035904, 3035905, 30359 3035909, 3035910, 3035911, 3035912, 3035913, 3035914, 3035915, 303591 3035919, 3035920, 3035921, 3035922, 3035923, 3035924, 3035925, 303592 3035929, 3035930 |
06, 3035907,3035908, 6, 3035917, 3035918, 6, 3035927, 3035928, |
|
Класс точности обмоток для защиты по ГОСТ Р МЭК 61869-2-2015 |
5PR/5PR /5PR |
|
Номинальная вторичная нагрузка, В^А |
30/30/30 |
|
Заводские номера: 3035931, 3035932, 3035933, 3035934, 3035935, 3035936, 3035937, 3035938, 3035939, 3035940, 3035941, 3035942, 3035943, 3035944, 3035945, 3035946, 3035947, 3035948, 3035949, 3035950, 3035951, 3035952, 3035953, 3035954, 3035955, 3035956, 3035957, 3035958, 3035959, 3035960 | |
|
Класс точности обмотки для измерений и учета по ГОСТ 7746-2015 |
0,2 |
|
Класс точности обмоток для защиты по ГОСТ Р МЭК 61869-2-2015 |
5PR/5PR /5PR |
|
Номинальная вторичная нагрузка, ВА |
10/30/30/30 |
|
Заводские номера: 3035961, 3035962, 3035963, 3035964, 3035965, 3035966, 3035967, 3035968, 3035969, 3035970, 3035971, 3035972, 3035973, 3035974, 3035975 | |
|
Класс точности обмотки для измерений и учета по ГОСТ 7746-2015 |
0,2S/0,2 |
|
Класс точности обмоток для защиты по ГОСТ Р МЭК 61869-2-2015 |
5PR/5PR /5PR |
|
Номинальная вторичная нагрузка, ВА |
5/10/30/30/30 |
|
Заводские номера: 3035976, 3035977, 3035978, 3035979, 3035980, 303598] | |
|
Класс точности обмотки для измерений и учета по ГОСТ 7746-2015 |
0,2S/0,2 |
|
Класс точности обмоток для защиты по ГОСТ Р МЭК 61869-2-2015 |
5PR/5PR/5PR /5PR |
|
Номинальная вторичная нагрузка, ВА |
5/10/30/30/30/30 |
Таблица 2 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
30 |
|
Средняя наработка на отказ, ч, не менее |
262800 |
Знак утверждения типа
наносится на титульный лист паспорта типографским способом.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
Трансформатор тока |
АМТ-ОС-550/1 |
1 |
|
Паспорт |
- |
1 |
Сведения о методах измерений
приведены в разделе «Общие сведения» паспорта трансформатора.
Нормативные документы
Государственная поверочная схема для средств измерений коэффициентов преобразования силы электрического тока, утвержденная приказом Росстандарта от 21.07.2023 г. № 1491
