Стенды автодиагностические измерительные роликовые многофункциональные TechnoVector
| Номер в ГРСИ РФ: | 97685-26 |
|---|---|
| Производитель / заявитель: | Shanghai Yomon Technology CO., LTD, КИТАЙ |
Стенды автодиагностические измерительные роликовые многофункциональные TechnoVector (далее - стенды) предназначены для измерений тормозной силы колеса автотранспортного средства.
Информация по Госреестру
| Основные данные | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97685-26 | ||||||||||||
| Действует | по 12.02.2031 | ||||||||||||
| Наименование | Стенды автодиагностические измерительные роликовые многофункциональные | ||||||||||||
| Модель | TechnoVector | ||||||||||||
| Модификации |
TVABSE-30T TVABSED-30T TVABSE-100T TVABSED-100T TVABSE-130T TVABSED-130T |
||||||||||||
| Приказы |
№244 от
12.02.2026
— Об утверждении типов средств измерений
|
||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||
| Характер производства | Серийное | ||||||||||||
| Идентификатор записи ФИФ ОЕИ | c68c4814-4455-6dfe-9ce5-d2a12e8639f3 | ||||||||||||
| Испытания |
|
||||||||||||
Производитель / Заявитель
Shanghai Yomon Technology CO., LTD, КИТАЙ, Rm 2708, Build 2, No. 213, Lianchuan Road, Pudong New Strict, Shanghai
Поверка
| Методика поверки / информация о поверке |
МП КРТ-02-2025 Государственная система обеспечения единства измерений. Стенды автодиагностические измерительные роликовые многофункциональные TechnoVector. Методика поверки.
(с 12.02.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97685-26: Описание типа
2026-97685-26.pdf
|
Скачать | 224.6 КБ | |
|
97685-26: Методика поверки
МП КРТ-02-2025
2026-mp97685-26.pdf
|
Скачать | 1.3 MБ |
Описание типа
Назначение
Стенды автодиагностические измерительные роликовые многофункциональные TechnoVector (далее - стенды) предназначены для измерений тормозной силы колеса автотранспортного средства.
Описание
Конструктивной основой стендов является рама, выполненная в виде моноблока, в которой размещены два блока опорных роликов, для установки каждого колеса диагностируемой оси автомобиля.
Принцип действия стендов заключается в принудительном вращении с заданной скоростью колес одной (диагностируемой) оси транспортного средства, установленного неподвижно на опорных роликах стенда, с последующим измерением сил, возникающих на поверхности опорных роликов. Каждая пара роликов приводится во вращение от мотор-редуктора и имитирует движение транспортного средства. Реактивный момент, возникающий на корпусе мотор - редуктора при торможении колеса, передаётся на тензометрические датчики, которые вырабатывают электрические сигналы, пропорциональные тормозным силам на каждой паре роликов. Электрические сигналы после обработки в электронном блоке стендов передаются на персональный компьютер и выводятся на экран монитора.
Диаметр роликов и расстояние между ними выбраны в соответствии с условиями обеспечения устойчивого положения автотранспортного средства на стенде во всех режимах испытаний тормозных систем.
Отдельными самостоятельными элементами конструкции для всех моделей стендов являются шкаф управления с размещенными в нём электрическими узлами управления, и компьютерная стойка с размещенными в ней персональным компьютером, монитором и устройствами ввода и вывода информации.
К средствам измерений данного типа относятся стенды автодиагностические измерительные роликовые многофункциональные TechnoVector модификации TVABSE-30T, TVABSED-30T, TVABSE-100T, TVABSED-100T, TVABSE-130T, TVABSED-130T.
Структура и расшифровка условного обозначения модификаций стендов приведена соответственно на рисунке 1 и в таблице 1.
TV ABSE D - 130T
1 2 3
Рисунок 1 - Структура условного обозначений стендов автодиагностических измерительных роликовых многофункциональных TechnoVector
аблица 1 - Расшифровка структуры условного обозначения стендов
|
Позиция |
Обозначение |
Расшифровка |
|
1 |
TVABSE |
Буквенное обозначение серии стенда |
|
2 |
D или отсутствует |
D - стенды оснащены двигателями повышенной мощности нет обозначения - стандартные двигатели |
|
3 |
30 100 130 |
Максимальная нагрузка на ось: - 3000 кг; - 10000 кг; - 13000 кг. |
Конструкция обеспечивает ограничение доступа к частям стенда, несущим первичную измерительную информацию и местам настройки (регулировки).
Корпус стендов изготавливается из металлических сплавов и окрашивается в соответствии с технической документацией производителя.
Маркировочная табличка с серийным номером располагается на корпусе стенда под боковой крышкой. Серийный номер имеет цифровой формат, наносится методом лазерной гравировки.
Нанесение знака поверки и пломбирование стендов не предусмотрено.
Общий вид стенда представлен на рисунках 2 - 4. Маркировочная табличка стенда представлена на рисунке 5.

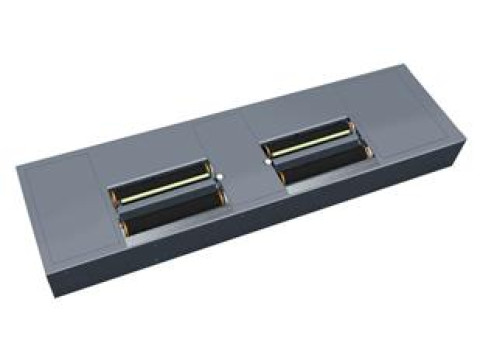

Рисунок 2 - Общий вид стендов автодиагностических измерительных роликовых многофункциональных TechnoVector мод. TVABSE-30T, TVABSED-30T
Место нанесения серийного номера

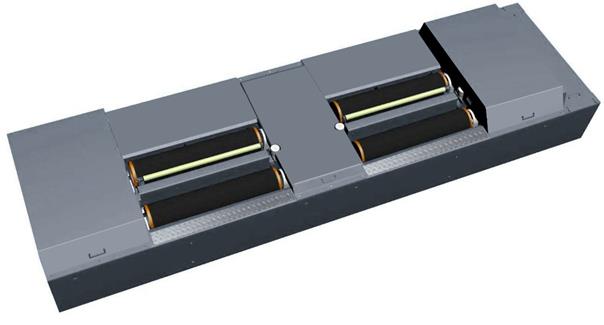

Рисунок 3 - Общий вид стендов автодиагностических измерительных роликовых многофункциональных TechnoVector мод. TVABSE-100T, TVABSED-100T

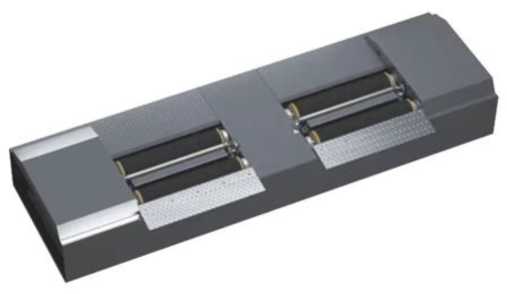

Рисунок 4 - Общий вид стендов автодиагностических измерительных роликовых многофункциональных TechnoVector мод. TVABSE-130T, TVABSED-130T
С€©[Щ
TechnoVector
СТЕНД АВТОДИАГНОСТИЧЕСКИЙ ИЗМЕРИТЕЛЬНЫЙ РОЛИКОВЫЙ МНОГОФУНКЦИОНАЛЬНЫЙ
|
Модификация |
с TVABSE-100T |
|
Серийный номер |
011 |
|
Дата выпуска |
15.03.2025 |
|
Номинальная нагрузка |
10000 кг |
|
Напряжение |
380 В / 50 Гц |
|
Мощность двигателя |
2 х 22 кВт |
|
Диапазон измерения тормозного усилия |
0 - 39000 Н |
|
Колесная база |
700 мм - 3100 мм |
Shanghai Yomon Technology СО.. LTD, Китай Адрес: Rm 2708, Build 2, No. 213, Lianchuan Road.
Pudong New Stnct, Shanghai. China

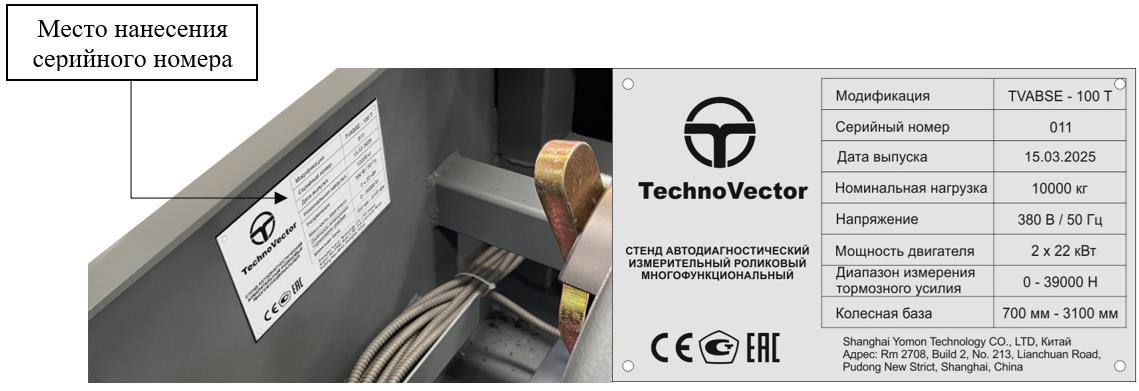

Рисунок 5 - Общий вид маркировочной таблички стендов автодиагностических измерительных роликовых многофункциональных TechnoVector и место нанесения серийного номера
Программное обеспечение
Стенды автодиагностические измерительные роликовые многофункциональные TechnoVector оснащены программным обеспечением (далее - ПО), устанавливаемым на персональный компьютер, позволяющим проводить контроль процесса измерений, осуществлять сбор экспериментальных данных, обрабатывать и сохранять полученные результаты, передавать результаты измерений на персональный компьютер. Идентификационные данные ПО приведены в таблице 1.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014. Влияние ПО на метрологические характеристики учтено при их нормировании.
Стенды защищены от вмешательства в режимы настройки (регулировки) путем разграничения прав администратора и пользователей с использованием паролей.
Таблица 2 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Hyais |
|
Номер версии (идентификационный номер) ПО, не ниже |
1.6.1.2 |
|
Цифровой идентификатор ПО |
- |
Технические характеристики
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значения | ||
|
Модификация |
TVABSE-30T TVABSED-30T |
TVABSE-100T TVABSED-100T |
TVABSE-130T TVABSED-130T |
|
Диапазон измерений тормозного усилия, H |
от 0 до 10000 |
от 0 до 39000 |
от 0 до 39000 |
|
Пределы относительной погрешности измерений тормозного усилия, % |
±3 |
±3 |
±3 |
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение | ||
|
Модификация |
TVABSE-30T TVABSED-30T |
TVABSE-100T TVABSED-100T |
TVABSE-130T TVABSED-130T |
|
Максимальная нагрузка на ось, кг |
3000 |
10000 |
13000 |
|
Диаметр ролика, мм |
245 | ||
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц |
380±10% 50 | ||
|
Габаритные размеры (ДхШхВ), мм, не более: - стенд измерительный - шкаф силовой - стойка приборная |
3790x1070x525 800x420x1130 800x600x1900 |
5180x1445x750 800x600x1130 800x600x1900 |
5180x1445x750 800x420x1130 800x600x1900 |
|
Масса, кг, не более |
1500 |
3000 |
3000 |
|
Условия эксплуатации: - температура окружающего воздуха, °С |
от +10 до +35 | ||
Знак утверждения типа
наносится на маркировочную табличку стендов автодиагностических измерительных роликовых многофункциональных TechnoVector и на титульные лист руководства по эксплуатации и паспорта типографическим способом.
Комплектность
аблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
1 Стенд автодиагностический измерительный роликовый многофункциональный |
TechnoVector |
1 шт. |
|
2 Шкаф управления |
- |
1 шт. |
|
3 Приборная стойка |
- |
1 шт. |
|
4 Устройство для калибровки датчиков тормозного усилия |
- |
1 шт. |
|
5 Комплект принадлежностей и приспособлений |
- |
1 шт. |
|
6 Руководство по эксплуатации |
- |
1 экз. |
|
7 Методика поверки |
- |
1 экз. |
|
8 Паспорт |
- |
1 экз. |
Сведения о методах измерений
приведены в п. 3 «Использование по назначению» в документе «Стенд автодиагностический измерительный роликовый многофункциональный TechnoVector мод. TVANSE-30T/ TVANSED-30T, TVANSE-100T/TVANSED-100T, TVANSE-130T/TVANSED-130T. Руководство по эксплуатации».
Нормативные документы
Государственная поверочная схема для средств измерений силы, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 22 октября 2019 г. № 2498;
Стандарт предприятия Shanghai Yomon Technology CO., LTD, Китай.
