Машины зубоизмерительные LINKS
| Номер в ГРСИ РФ: | 97687-26 |
|---|---|
| Производитель / заявитель: | Genertec Harbin Measuring & Cutting Tool Co., LTD, КИТАЙ |
Машины зубоизмерительные LINKS (далее ЗИМ) предназначены для измерений параметров зубчатых колес, в том числе эвольвентных.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97687-26 | |||||||||
| Действует | по 12.02.2031 | |||||||||
| Наименование | Машины зубоизмерительные | |||||||||
| Модель | LINKS | |||||||||
| Модификации |
LINKS Econ имеют следующие типоразмеры Econ20 Econ30 Econ40 LINKS Prec имеют следующие типоразмеры Prec20 Prec30 Prec40 Prec60 Prec80 Prec100 Prec150 LINKS L имеют следующие типоразмеры L30A L45B L45P L65G L100A L150A L200A |
|||||||||
| Приказы |
№244 от
12.02.2026
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | e4e9e6f0-44e0-5687-549e-4e46b5fea3d7 | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
Genertec Harbin Measuring & Cutting Tool Co., LTD, КИТАЙ, № 44 Heping road, Harbin, 150040
Поверка
| Методика поверки / информация о поверке |
РТ-МП-500-203-2025 Государственная система обеспечения единства измерений. Машины зубоизмерительные LINKS. Методика поверки.
(с 12.02.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97687-26: Описание типа
2026-97687-26.pdf
|
Скачать | 363.9 КБ | |
|
97687-26: Методика поверки
РТ-МП-500-203-2025
2026-mp97687-26.pdf
|
Скачать | 1.2 MБ |
Описание типа
Назначение
Машины зубоизмерительные LINKS (далее ЗИМ) предназначены для измерений параметров зубчатых колес, в том числе эвольвентных.
Описание
Принцип действия ЗИМ основан на совмещении движения измерительного щупа по поверхности зуба измеряемого колеса (эвольвентной меры) с одновременным поворотом последнего в центрах в измерительном объеме ЗИМ с помощью поворотного стола. При измерении эвольвентного профиля щуп перемещается радиально по отношению к колесу, при измерении направления зуба - параллельно оси колеса. Измерение биения и шага проводится при касании щупа боковых поверхностей зуба во впадинах зуба. Определение отклонений измеряемых параметров колеса от геометрически правильной модели колеса, рассчитанной математически, производится с помощью программного обеспечения.
ЗИМ состоит из станины, на которой расположены вертикальная колонна с установленной на ней контактной измерительной головкой, поворотного стола для установки и вращения измеряемой детали и персонального компьютера.
Перед началом измерений можно задать класс точности зубчатого колеса. Результаты измерений отображаются непосредственно в линейных величинах.
ЗИМ выпускаются трех модификаций LINKS Econ, LINKS Prec и LINKS L, отличающихся метрологическими, техническими характеристиками и рядом конструктивных особенностей. Модификации имеют следующие типоразмеры Econ20, Econ30, Econ40 (модификация LINKS Econ); Prec20, Prec30, Prec40, Prec60, Prec80, Prec100, Prec150 (модификация LINKS Prec); L30A, L45B, L45P, L65G, L100A, L150A, L200A (модификация LINKS L).
Пломбирование ЗИМ от несанкционированного доступа не предусмотрено. Нанесение знака поверки не предусмотрено.
Заводской номер в виде цифрового обозначения нанесен методом печати на маркировочную табличку (Рис. 2), которая расположена на задней стороне станины или кожуха.
Общий вид ЗИМ, место расположения заводского номера представлены на рисунках 1-2.
б)
в)
Место расположения заводского номера
I
ЦООА
1ЙК8
Г)

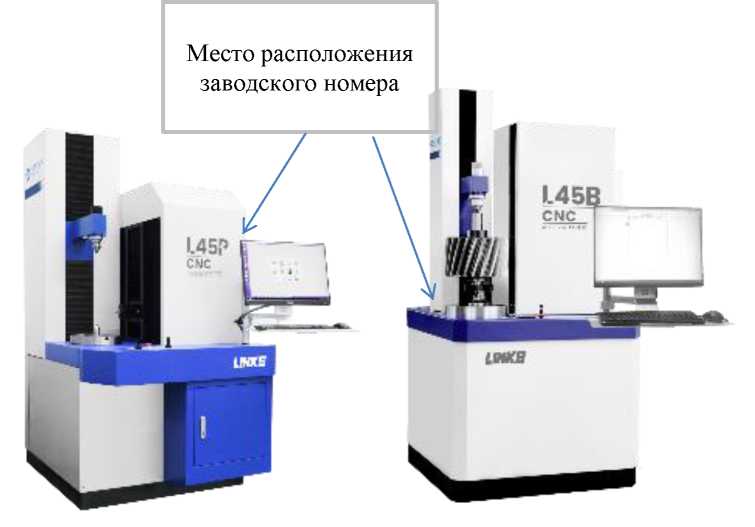

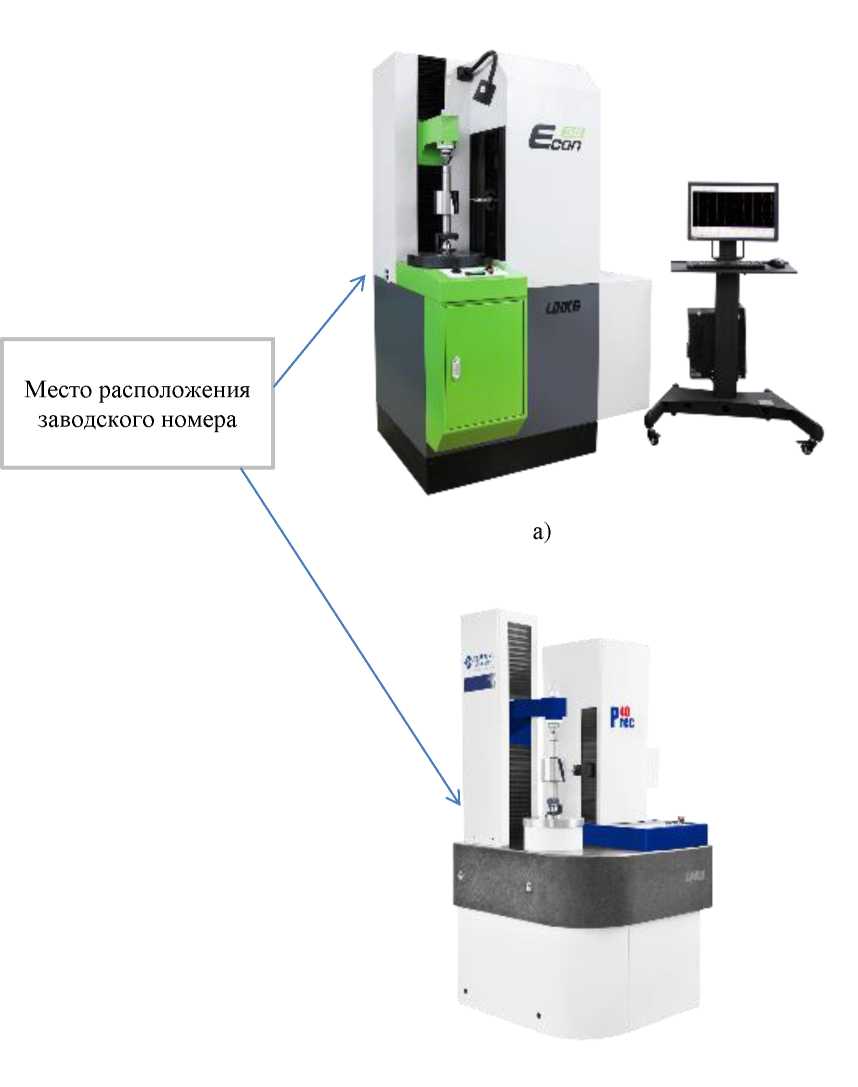

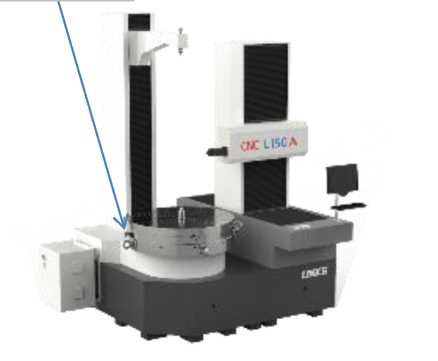

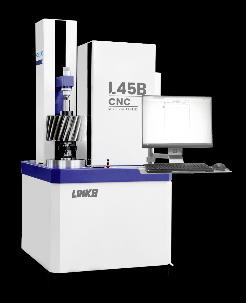

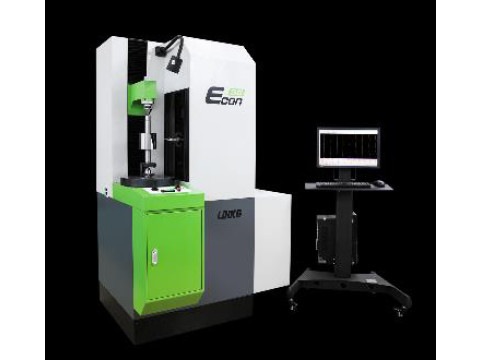

Рисунок 1- Внешний вид ЗИМ: а) модификация LINKS Econ; б) модификация LINKS Prec, в) и г) модификация LINKS L

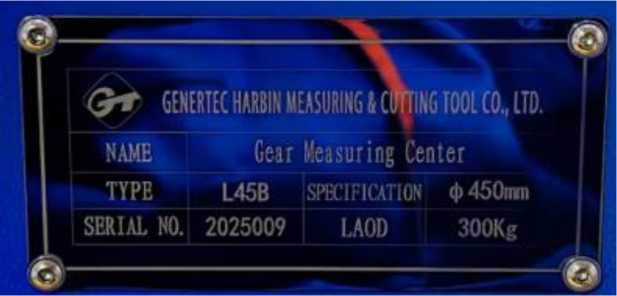

Рисунок 2 - Вид маркировочных табличек
Программное обеспечение
Программное обеспечение LinksGear представляют собой программы для проведения измерений, а также для создания, сохранения и выполнения программ измерений. ПО позволяет сохранять результаты измерений.
Программное обеспечение функционирует в среде Windows и устанавливается на компьютер. Идентификационные данные программного обеспечения (ПО) приведены в таблице 1.
аблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
LinksGear |
|
Номер версии (идентификационный номер) ПО |
версия 1.0 и выше |
|
Цифровой идентификатор ПО |
- |
За метрологически значимое принимается все ПО. Программное обеспечение защищено от преднамеренных изменений с помощью пароля и авторизации пользователей. Вычислительные алгоритмы ПО расположены в заранее скомпилированных бинарных файлах и не могут быть модифицированы, они блокируют редактирование для пользователей и не позволяют удалять, создавать новые элементы или редактировать отчеты и исключают возможность несанкционированного влияния на ПО и измерительную информацию.
Защита программного обеспечения системы соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Метрологические и технические характеристики машин зубоизмерительных LINKS
Таблица 2 - Метрологические характеристики машин зубоизмерительных модификации LINKS L
|
Наименование характеристики |
Исполнение | ||||||
|
L45P |
L30A |
L45B |
L65G |
L100A |
L150A |
L200A | |
|
Пределы допускаемой абсолютной погрешности измерений эвольвентного профиля Fa*/**, мкм |
±1,5*/1,8** |
±1,6*/2,0** |
±2,0*/3,0** |
±3,0*/3,5** | |||
|
Пределы допускаемой абсолютной погрешности измерений угла наклона линии зуба Fp, мкм |
±2,0*/2,5** |
±2,0*/2,5** |
±2,5*/3,0** |
±3,0*/3,5** | |||
|
Примечание: * обеспечивается при температуре от +19 до +21 и относительной влажности не более 70% ** обеспечивается при температуре от +18 до +22 и относительной влажности не более 70% | |||||||
Таблица 3 - Метрологические характеристики машин зубоизмерительных модификации LINKS Prec
|
Наименование характеристики |
Исполнение | ||
|
Prec20 Prec30 Prec40 Prec60 |
Prec80 Prec100 |
Prec150 | |
|
Пределы допускаемой абсолютной погрешности измерений эвольвентного профиля Fa, мкм |
±1,6*/2,0** |
±2,0*/2,5** |
±2,0*/3,0** |
|
Пределы допускаемой абсолютной погрешности измерений угла наклона линии зуба Fp, мкм |
±2,5*/3,0** |
±2,5*/3,0** |
±2,5*/3,0** |
|
Примечание: * обеспечивается при температуре от +1 ** обеспечивается при температуре от |
9 до +21 и относительной влажности не более 70% +18 до +22 и относительной влажности не более 70% | ||
Таблица 4 - Метрологические характеристики машин зубоизмерительных модификации LINKS Econ
|
Наименование характеристики |
Исполнение |
|
Econ20 Econ30 Econ40 | |
|
Пределы допускаемой абсолютной погрешности измерений эвольвентного профиля Fa, мкм |
±1,8*/2,0** |
|
Пределы допускаемой абсолютной погрешности измерений угла наклона линии зуба Fp, мкм |
±2,5*/3,0** |
|
Примечание: * обеспечивается при температуре от +19 до +21 и относительной влажности не более 70% ** обеспечивается при температуре от +18 до +22 и относительной влажности не более 70% | |
Таблица 5 - Технические характеристики машин зубоизмерительных модификации LINKS Econ
|
Наименование характеристики |
Исполнение | ||
|
Econ20 |
Econ30 |
Econ40 | |
|
Модуль зубчатого колеса, мм |
от 0,3 до 36 | ||
|
Диаметр измеряемого зубчатого колеса, мм |
от 3 до 200 |
от 3 до 300 |
от 3 до 400 |
|
Диапазон расстояний между центрами, мм 1) |
от 15 до 500 | ||
|
Угол/направление профиля зуба |
от 0° до 90° | ||
|
Максимальная масса измеряемой детали, кг, не более |
80 |
150 |
150 |
|
Габаритные размеры основного модуля, мм, не более | |||
|
- длина |
1000 |
1000 |
1000 |
|
- ширина |
1200 |
1200 |
1200 |
|
- высота |
1900 |
1900 |
1900 |
|
Масса, кг, не более |
1700 |
1700 |
1700 |
1) Диапазон может быть незначительно изменён и смещён относительно вертикального перемещения щупа по согласованию
с заказчиком.
Таблица 6 - Технические характеристики машин зубоизмерительных модификации LINKS Prec
|
Наименование характеристики |
Исполнение | ||||||
|
Prec20 |
Prec30 |
Prec40 |
Prec60 |
Prec80 |
Prec100 |
Prec150 | |
|
Модуль зубчатого колеса, мм |
от 0,3 до 36 |
от 0,3 до 70 | |||||
|
Диаметр измеряемого зубчатого колеса, мм |
от 3 до 200 |
от 3 до 300 |
от 3 до 400 |
от 3 до 600 |
от 3 до 800 |
от 3 до 1000 |
от 3 до 1500 |
|
Диапазон расстояний между центрами, мм 1) |
от 15 до 500 |
от 20 до 800 |
от 30 до 1000 |
от 30 до 1100 |
от 30 до 1500 | ||
|
Угол/направление профиля зуба |
от 0° до 90° | ||||||
|
Максимальная масса измеряемой детали, кг, не более |
80 |
300 |
400 |
1000 |
2000 |
3000 | |
|
Габаритные размеры основного модуля, мм, не более | |||||||
|
- длина |
1060 |
1080 |
1365 |
1465 |
2500 | ||
|
- ширина |
1700 |
1900 |
2300 |
2300 |
4000 | ||
|
- высота |
1900 |
2295 |
2460 |
2690 |
3900 | ||
|
Масса, кг, не более |
1500 |
2600 |
3000 |
3700 |
5000 | ||
|
1) Диапазон может быть незначительно изменён и смещён относительно вертикального перемещения щупа по согласованию с заказчиком. | |||||||
Таблица 7 - Технические характеристики машин зубоизмерительных модификации LINKS L
|
Наименование характеристики |
Исполнение | ||||||
|
L45P |
L30A |
L45B |
L65G |
L100A |
L150A |
L200A | |
|
Модуль зубчатого колеса, мм |
от 0,2 до 36 |
от 0,5 до 70 | |||||
|
Диаметр измеряемого зубчатого колеса, мм |
от 2 до 450 |
от 2 до 300 |
от 2 до 450 |
от 2 до 650 |
от 2 до 1000 |
от 5 до 1500 |
от 5 до 2000 |
|
Диапазон расстояний между центрами, мм 1) |
от 10 до 800 |
от 30 до 700 |
от 10 до 1100 |
от 10 до 1500 |
от 10 до 1800 | ||
|
Угол/направление профиля зуба |
от 0° до 90° | ||||||
|
Максимальная масса измеряемой детали, кг, не более |
300 |
2000 |
20002) | ||||
|
Габаритные размеры основного модуля, мм, не более | |||||||
|
- длина |
1625 |
1060 |
1825 |
2100 |
2500 | ||
|
- ширина |
1555 |
1600 |
2185 |
3000 |
4000 | ||
|
- высота |
2235 |
2150 |
2600 |
3500 |
3900 | ||
|
Масса, кг, не более |
3100 |
2100 |
5000 |
7000 |
9000 | ||
|
1) Диапазон может быть незначительно изменён и смещён относительно вертикального перемещения щупа по согласованию с заказчиком. 2) Опционально возможно увеличение массы измеряемых деталей до 5000 | |||||||
Таблица 8 - Эксплуатационные характеристики ЗИМ
|
Наименование характеристики |
Значения |
|
Условия эксплуатации: - нормальная область значений температуры, °С -относительная влажность окружающего воздуха, % не более |
от +15 до +25 70 |
|
Допускаемое изменение температуры в течение 1 ч, °С, не более |
0,5 |
|
Допускаемое изменение температуры в течение 24 , °С, не более |
1,5 |
Знак утверждения типа
знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность
аблица 9 - Комплектность средств измерений
|
Наименование |
Обозначение |
Кол-во |
|
Машина зубоизмерительная |
LINKS |
1 шт. |
|
Калибровочная сфера |
- |
1 шт. |
|
Комплект измерительных щупов и удлинителей |
- |
1 шт. |
|
Магазин сменных щупов* |
- |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
* поставляется по дополнительному заказу
Сведения о методах измерений
методы измерений изложены в разделе 1.3 «Запуск программного обеспечения», п.1.5 «Калибровка и настройка щупов» и приложении 1 «Практическое руководство» документа «Машины зубоизмерительные LINKS. Руководство по эксплуатации».
Нормативные документы
Государственная поверочная схема для средств измерений геометрических параметров поверхностей сложной формы, в том числе эвольвентных поверхностей и угла наклона линии зуба, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 6 апреля 2021 г. № 472;
«Машины зубоизмерительные LINKS». Стандарт предприятия.
