Системы виброизмерительные балансировочные ВИБРОЛАБ-5
| Номер в ГРСИ РФ: | 97688-26 |
|---|---|
| Категория: | Станки балансировочные |
| Производитель / заявитель: | ООО "Энсет", г.Ростов-на-Дону |
Системы виброизмерительные балансировочные ВИБРОЛАБ-5 (далее - системы) предназначены для измерений параметров вибрации (виброперемещения), частоты вращения, мониторинга и контроля параметров вибрации (виброперемещения) опор балансировочных станков.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97688-26 | |||||||||
| Действует | по 12.02.2031 | |||||||||
| Наименование | Системы виброизмерительные балансировочные | |||||||||
| Модель | ВИБРОЛАБ-5 | |||||||||
| Модификации |
ВИБРОЛАБ-5.М ВИБРОЛАБ-5.К |
|||||||||
| Приказы |
№244 от
12.02.2026
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | 9a807251-5c51-ce8b-b0ce-5f99dcb43b65 | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
ООО «Энсет», РОССИЯ, 344003, Ростовская область, г. Ростов-На-Дону, пл. Гагарина, зд. 1
Поверка
| Методика поверки / информация о поверке |
МП 325-2025 Государственная система обеспечения единства измерений. Системы виброизмерительные балансировочные ВИБРОЛАБ-5. Методика поверки.
(с 12.02.2026)
|
| Межповерочный интервал / Периодичность поверки |
3 года
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97688-26: Описание типа
2026-97688-26.pdf
|
Скачать | 232.8 КБ | |
|
97688-26: Методика поверки
МП 325-2025
2026-mp97688-26.pdf
|
Скачать | 1.8 MБ |
Описание типа
Назначение
Системы виброизмерительные балансировочные ВИБРОЛАБ-5 (далее - системы) предназначены для измерений параметров вибрации (виброперемещения), частоты вращения, мониторинга и контроля параметров вибрации (виброперемещения) опор балансировочных станков.
Описание
Принцип действия систем основан на измерении и обработке электрических сигналов, поступающих от первичных преобразователей.
В качестве первичных преобразователей в каналах измерения виброперемещения могут использоваться пьезоэлектрические или емкостные акселерометры (первичные преобразователи не входят в состав системы).
Системы позволяют осуществлять регистрацию и математический анализ полученных значений параметров вибрации.
Система позволяет программировать действительное значение коэффициентов преобразования первичных преобразователей виброперемещения. Дополнительно системы имеют функцию измерения частоты вращения ротора на основании обработки сигналов первичных преобразователей. В качестве первичных преобразователей в каналах измерения частоты вращения могут использоваться отметчики оборотов лазерные или индуктивные.
Конструктивно системы выполнены в виде единого корпуса, в котором размещены измерительная плата, блок питания, промышленный компьютер, а также установлены разъемы для подключения внешних устройств.
Системы выпускаются в двух модификациях:
- ВИБРОЛАБ-5.М - сенсорный дисплей расположен на передней части корпуса;
- ВИБРОЛАБ-5.К - сенсорный дисплей подключается по интерфейсам HDMI и USB.
Заводской номер в виде латинских букв и арабских цифр наносится методом лазерной гравировки на маркировочную табличку (рисунок 4), расположенную на корпусе, и типографским способом в паспорт. Нанесение знака поверки на средство измерений не предусмотрено. Для исключения несанкционированного доступа корпус системы пломбируется легко разрушаемыми наклейками в 2 местах (в соответствии с рисунком 1).

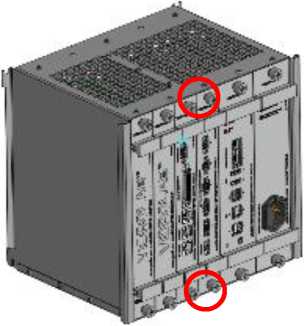

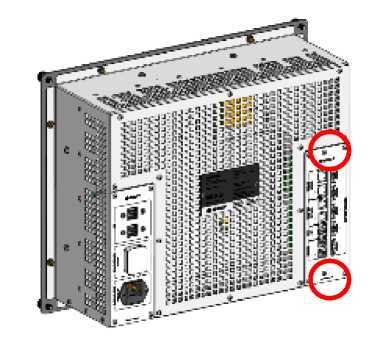

Рисунок 1 - Места пломбирования системы от несанкционированного доступа
Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид системы ВИБРОЛАБ-5.М представлен на рисунке 2, ВИБРОЛАБ-5.К на рисунке 3, маркировочной таблички на рисунке 4.
Место установки . маркировочной таблички

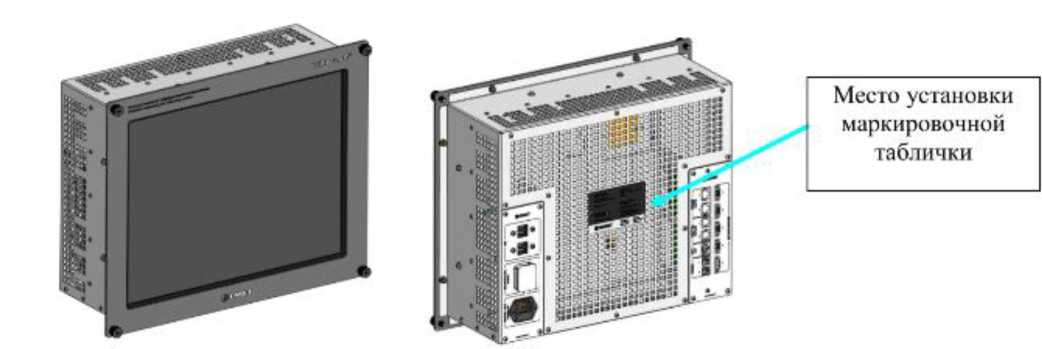

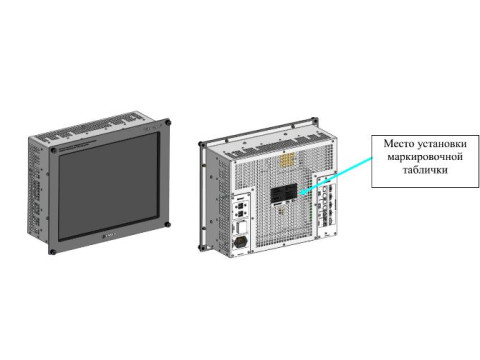

Рисунок 2 - Внешний вид системы ВИБРОЛАБ-5.М
Место установки маркировочной таблички

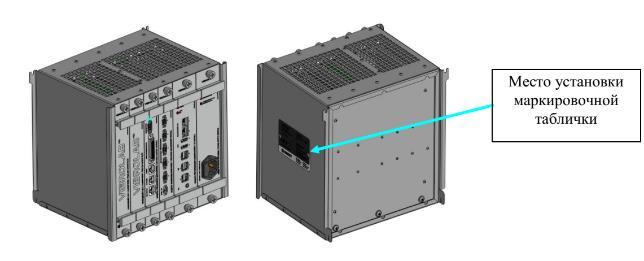

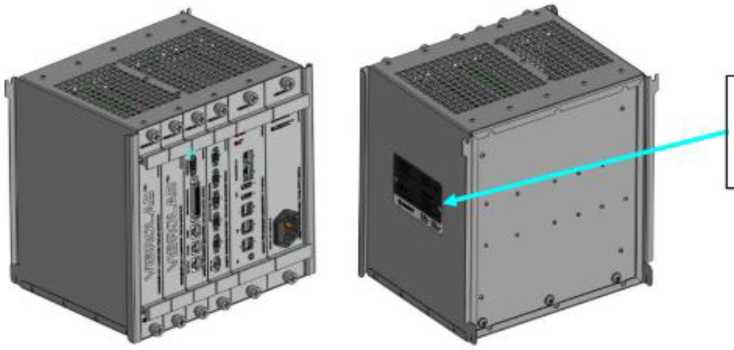

Рисунок 3 - Внешний вид системы ВИБРОЛАБ-5.К
ВИБРОЛАБ-5 М
Система в абронзмепительная Ялансировинзя
J а кдско5п!НВр:
V0L25O105001
даи npoHiBMciw: '?1.!И4
4Л*1Гщг»13нне
2D7-253 В 49.5-50.5 Гц
250 Вг
Эвщигнвв заземпеияе rfejaieiwui!1
Гзйпч .тв тсыпсрлдфа ЯТ*Идв WC
ОМ .ЭнМТв EHSET LLC в КОТИ-ЭНШ 221-5М5

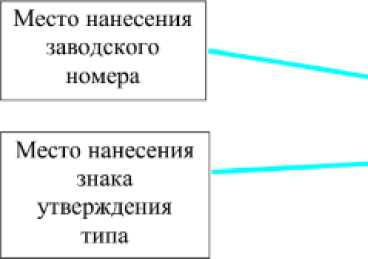

Рисунок 4 - Маркировочная табличка, место нанесения заводского номера и знака утверждения типа
Программное обеспечение
Метрологически значимая часть программного обеспечения (ПО) находится в микропроцессоре, прошивка которого осуществляется при изготовлении системы.
Конструкция системы исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию, так как ПО прошито в микропроцессоре, жестко установленном внутри печатной платы.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» по Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Наименование параметра |
Значение |
|
Идентификационное наименование ПО |
VIBROLAB |
|
Номер версии (идентификационный номер) ПО, не ниже |
5.х* |
|
* - «х» принимает значения от 0 до 9 и не относится к метрологически значимой части ПО. | |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование параметра |
Значение |
|
Количество каналов измерения виброперемещения, шт. |
от 1 до 5** |
|
Диапазон входного напряжения переменного тока (амплитудное значение), мВ |
от 5 до 5000 |
|
Диапазон рабочих частот, Гц |
от 1,5 до 500 |
|
Диапазон измерений размаха виброперемещения на базовой частоте 40,9 Гц при коэффициенте преобразования К=75,6 мВ/(мс-2), мкм |
от 1 до 1000 |
|
Пределы допускаемой относительной погрешности измерений размаха виброперемещения на базовой частоте 40,9 Гц, % |
±3 |
|
Неравномерность амплитудно-частотной характеристики (АЧХ) относительно базовой частоты 40,9 Гц, в диапазоне рабочих частот, % |
±3 |
|
Количество каналов измерения частоты вращения, шт. |
от 1 до 2** |
|
Диапазон измерения частоты вращения, об/мин |
от 90 до 30 000 |
|
Пределы допускаемой абсолютной погрешности измерений частоты вращения, об/мин |
±(1+0,0025-n) где n -значение частоты |
** - количество измерительных каналов определяется при заказе
Таблица 3 - Технические характеристики
|
Наименование параметра |
Значение | |
|
ВИБРОЛАБ- 5.М |
ВИБРОЛАБ- 5.К | |
|
Потребляемая мощность, ВА, не более |
250 | |
|
Параметры электрического питания от сети переменного тока: - напряжение, В - частота, Гц |
от 207 до 253 от 49,5 до 50,5 | |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, % |
от +10 до +35 от 30 до 80 | |
|
Габаритный размеры, мм, не более - высота - ширина - длина |
350 155 415 |
260 220 265 |
|
Масса, кг, не более |
25 |
15 |
Знак утверждения типа
наносится фотохимическим методом на маркировочную табличку, размещаемую на корпусе системы и на титульныйй лист паспорта типографским методом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Система виброизмерительная балансировочная ВИБРОЛАБ-5 |
1 шт. | |
|
Руководство по эксплуатации |
1 экз. | |
|
Паспорт |
1 экз. |
Сведения о методах измерений
приведены в разделе 1.4 «Устройство и принцип действия, применяемые методы измерений» руководства по эксплуатации.
Нормативные документы
Приказ Росстандарта от 27 декабря 2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»;
Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
ТУ 26.51.45-003-38447005-2025 «Системы виброизмерительные балансировочные ВИБРОЛАБ-5. Технические условия».
