Резервуар стальной вертикальный цилиндрический РВСПК-50000
| Номер в ГРСИ РФ: | 97693-26 |
|---|---|
| Категория: | Резервуары |
| Производитель / заявитель: | АО "Транснефть - Прикамье", г.Казань |
|
97693-26: Описание типа
2026-97693-26.pdf
|
Скачать | 118.1 КБ |
Резервуар стальной вертикальный цилиндрический РВСПК-50000 (далее - резервуар) предназначен для измерений объема нефти, а также для ее приема, хранения и отпуска.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97693-26 | ||||||
| Наименование | Резервуар стальной вертикальный цилиндрический | ||||||
| Модель | РВСПК-50000 | ||||||
| Приказы |
№244 от
12.02.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | 80008ccc-41d7-4316-ab1d-256e355c6451 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
ПРНУ филиал АО «Транснефть – Прикамье», РОССИЯ, 614065, Пермский край, г. Пермь, ул. Мира, д. 115а
Поверка
| Методика поверки / информация о поверке |
ГОСТ 8.570-2000 Государственная система обеспечения единства измерений. Резервуары стальные вертикальные цилиндрические. Методика поверки.
(с 12.02.2026)
|
| Межповерочный интервал / Периодичность поверки |
5 лет
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97693-26: Описание типа
2026-97693-26.pdf
|
Скачать | 118.1 КБ |
Описание типа
Назначение
Резервуар стальной вертикальный цилиндрический РВСПК-50000 (далее - резервуар) предназначен для измерений объема нефти, а также для ее приема, хранения и отпуска.
Описание
Тип резервуара - стальной вертикальный цилиндрический, номинальной вместимостью 50000 м3.
Принцип действия резервуара основан на заполнении его нефтью до определенного уровня, соответствующего заданному значению объема.
Резервуар представляет собой наземный вертикально расположенный стальной сосуд, состоящий из цилиндрической стенки, днища и плавающей крыши.
Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки, расположенные в нижней части резервуара.
Заводской номер резервуара в виде цифрового обозначения, состоящий из арабской цифры, нанесен аэрографическим способом на цилиндрическую стенку резервуара.
Резервуар РВСПК-50000 с заводским номером 5 расположен на территории ЛПДС «Пермь» по адресу: 614520, Российская Федерация, Пермский край, Пермский муниципальный район, Култаевское сельское поселение.
Общий вид резервуара РВСПК-50000 представлен на рисунке 1.
Нанесение знака поверки на средство измерений не предусмотрено.

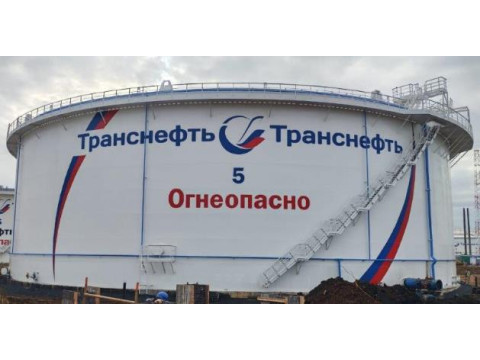

Рисунок 1 - Общий вид резервуара РВСПК-50000 № 5
Пломбирование резервуара РВСПК-50000 не предусмотрено.
Технические характеристики
аблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальная вместимость, м3 |
50000 |
|
Пределы допускаемой относительной погрешности определения вместимости (геометрический метод), % |
±0,10 |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: Температура окружающего воздуха, оС Атмосферное давление, кПа |
от -50 до +50 от 84,0 до 106,7 |
аблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
50 |
Знак утверждения типа
наносится на титульный лист паспорта резервуара типографским способом.
Комплектность
аблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Резервуар стальной вертикальный цилиндрический |
РВСПК-50000 |
1 шт. |
|
Паспорт |
- |
1 экз. |
|
Градуировочная таблица |
- |
1 экз. |
Сведения о методиках (методах) измерений приведены в пункте 8 паспорта на резервуар.
Нормативные документы
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
