Датчики линейных перемещений тросовые ДПТ
| Номер в ГРСИ РФ: | 97709-26 |
|---|---|
| Категория: | Датчики перемещений |
| Производитель / заявитель: | ЗАО "Сенсор Системс Солюшнс", г.Москва |
Датчики линейных перемещений тросовые ДПТ (далее по тексту - датчики) предназначены для измерения линейных перемещений и преобразования измеренного значения в электрический сигнал.
Информация по Госреестру
| Основные данные | |||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97709-26 | ||||||||||||||||||||||||
| Действует | по 13.02.2031 | ||||||||||||||||||||||||
| Наименование | Датчики линейных перемещений тросовые | ||||||||||||||||||||||||
| Модель | ДПТ | ||||||||||||||||||||||||
| Модификации |
ДПТ4М ДПТ40 ДПТ60 ДПТ60У ДПТ80 ДПТ80У ДПТ120 маркировка датчика ДПТ ХХХ – YYYY – ZZ – RRR – TT – A – B – C, где ДПТ ХХХ - Модификация датчика и его исполнение YYYY - Верхний предел измерений, мм ZZ - Напряжение питания/выходного сигнала RRR - Тип выходного сигнала TT - Тип подключения A - Направление разъема/кабеля B - Расположение монтажной пластины C - Дополнительные опции, не влияющие на метрологические характеристики датчика (исполнение на заказ) на испытании представлены ДПТ40-300-24-485НВ-К2-Б-Т ДПТ4М-500-24-025-К2-В-Т ДПТ60-500-24-485НА-РМ-А-Т ДПТ60У-1000-24-485НВ-К1-В-Т ДПТ80-3000-24-15-РМ-А-Т ДПТ80У-3000-05-75-К2-Б-Т ДПТ120-6000-24-485А-РМ-А-Т |
||||||||||||||||||||||||
| Приказы |
№255 от
13.02.2026
— Об утверждении типов средств измерений
|
||||||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||||||||||||||
| Характер производства | Серийное | ||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 92f790b7-0430-babb-4aa8-9a52c291387e | ||||||||||||||||||||||||
| Испытания |
|
||||||||||||||||||||||||
Производитель / Заявитель
АО «Сенсор Системс», РОССИЯ, 117186, г. Москва, ул. Нагорная, д. 3А, эт. 2, пом. I, ком. 39
Поверка
| Методика поверки / информация о поверке |
МП-КВЗ-010-2025 Государственная система обеспечения единства измерений. Датчики линейных перемещений тросовые ДПТ. Методика поверки.
(с 13.02.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97709-26: Описание типа
2026-97709-26.pdf
|
Скачать | 213.6 КБ | |
|
97709-26: Методика поверки
МП-КВЗ-010-2025
2026-mp97709-26.pdf
|
Скачать | 1.3 MБ |
Описание типа
Назначение
Датчики линейных перемещений тросовые ДПТ (далее по тексту - датчики) предназначены для измерения линейных перемещений и преобразования измеренного значения в электрический сигнал.
Описание
Принцип действия датчика основан на измерении линейного перемещения измерительного троса, прикрепленного к объекту измерений, путем преобразования этого линейного перемещения в угловое перемещение и далее в электрический сигнал.
Конструктивно датчик состоит из металлического корпуса с встроенным во внутрь энкодером и прикрепленного к нему металлического троса. Измерительный трос, изготовленный из гибких, нержавеющих стальных жил, наматывается на тросовый барабан, находящийся в корпусе датчика, с помощью пружинного привода. Пружинный привод аксиально связан с абсолютным или инкрементальным энкодером.
Датчики в зависимости от конструктивных особенностей выпускаются в двух исполнениях: оснащенные защитным кожухом энкодера и не имеющие защитного кожуха энкодера.
Датчики на основе абсолютного энкодера имеют следующие виды выходных сигналов:
- аналоговый по току (сила постоянного тока от 4 до 20 мА);
- аналоговый по напряжению (напряжение постоянного тока от 0 до 10 В);
- цифровой (RS485).
Датчики на основе инкрементального энкодера:
- импульсный выходной сигнал (TTL или Push-Pull).
Считывание сигнала выполняется при помощи средства индикации показаний, соответствующего выходному сигналу датчика. Для инкрементного сигнала используется счетчик импульсов. Число импульсов пропорционально перемещению объекта, а частота импульсов пропорциональна скорости перемещений.
В зависимости от исполнения и диапазона измерений датчики выпускаются в семи модификациях: ДПТ4М, ДПТ40, ДПТ60, ДПТ60У, ДПТ80, ДПТ80У, ДПТ120.
Пломбирование корпуса датчиков от несанкционированного доступа не предусмотрено. Конструкция обеспечивает ограничение доступа к частям датчика, несущим первичную измерительную информацию.
Нанесение знака поверки на датчик не предусмотрено.
Заводской номер средства измерений, в виде цифрового обозначения, состоящего из арабских цифр, наносится типографским способом на идентификационную табличку, расположенную на корпусе датчика для модификаций ДПТ4М, ДПТ40, ДПТ60У, ДПТ80У, и методом лазерной гравировки для модификаций ДПТ60, ДПТ80 и ДПТ120.
В зависимости от исполнения датчика, диапазона измерений, вида подключения, типа выходного сигнала, типа подключения, направление разъёма (кабеля), расположения монтажной пластины маркировка датчика проводится следующим образом:
ДПТ ХХХ - ХХХХ - ХХ - ХХХ -хх-х-х-х
I___________________________________________________________________________________________________________________________________________I I______________________________________________________________I I___________________________________________________I I___________________________________________________I I___________________________________________________I I___________________________________________________I I__________________________________________________I I__________________________________________________I
1 2 3 4 5 6 7 8
Таблица 1 - Расшифровка структуры условного обозначения датчиков
|
Позиция |
Значение |
Описание |
|
1 |
ДПТ4М ДПТ40 ДПТ60 ДПТ60У ДПТ80 ДПТ80У ДПТ 120 |
Модификация датчика и его исполнение: - датчик без кожуха энкодера (верхний предел измерений 500 мм) - датчик без кожуха энкодера (верхний предел измерений 750 мм) - датчик с кожухом энкодера (верхний предел измерений 1500 мм) - датчик без кожуха энкодера (верхний предел измерений 1500 мм) - датчик с кожухом энкодера (верхний предел измерений 3000 мм) - датчик без кожуха энкодера (верхний предел измерений 3000 мм) - датчик с кожухом энкодера (верхний предел измерений 6000 мм) |
|
2 |
от 75 до 6000 |
- верхний предел измерений (далее - ВПИ), мм |
|
3 |
05 24 |
Напряжение питания/выходного сигнала: - 5 В (TTL) (инкрементальный энкодер) - 10-30 В (Push-Pull) (инкрементальный энкодер), 10-26 В (абсолютный энкодер) |
|
4 |
xyz 485A 485B 485НА 485НВ |
Тип выходного сигнала: - импульсный (указывается номинальное разрешение или число импульсов на мм) * - аналоговый по току (4-20 мА) и цифровой RS485 - аналоговый по напряжению (0-10 В) и цифровой RS485 - цифровой RS485, (4-20 мА не нормируется, является индикаторным) - цифровой RS485, (0-10 В не нормируется, является индикатор ным) |
|
5 |
РМ Цх Ах Кх |
Тип подключения. Для датчиков ДПТ60, ДПТ80 и ДПТ120: - разъем - 8-проводной кабель, длиной х метров - 4-проводной кабель, длиной х метров** Для датчиков ДПТ4М, ДПТ40, ДПТ60У, ДПТ80У: - 8-проводной кабель, длиной х метров |
|
6 |
А Б В Г Д |
Направление разъема/кабеля - осевое - радиальное в сторону троса - радиальное перпендикулярно тросу - радиальное противоположно тросу - радиальное перпендикулярно тросу |
|
7 |
Т Ч |
Расположение монтажной пластины: - перпендикулярно тросу - параллельно тросу |
Продолжение таблицы 1
|
Позиция |
Значение |
Описание |
|
8 |
Цифровое/ буквенное обозначение |
Дополнительные опции, не влияющие на метрологические характеристики датчика (исполнение на заказ) |
|
* - Измеренное разрешение датчика указывается в протоколе калибровки и в паспорте. * * - В исполнении с 4-проводным кабелем на выходе датчика доступен только аналоговый сигнал, цифровой сигнал отсутствует. | ||
Общий вид идентификационных табличек с указанием места нанесения заводского номера и знака утверждения типа представлен на рис.1

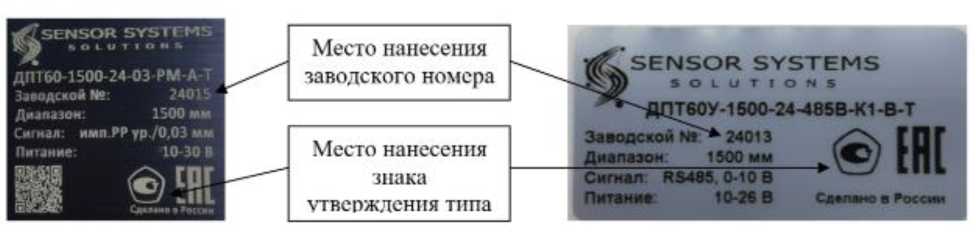

Рисунок 1 - Общий вид идентификационных табличек с указанием места нанесения заводского номера и знака утверждения типа
идентификационной таблички
Общий вид датчиков с указанием места нанесения представлен на рисунке 2-5.
Датчик модификации ДПТ4М
Датчик модификации ДПТ40

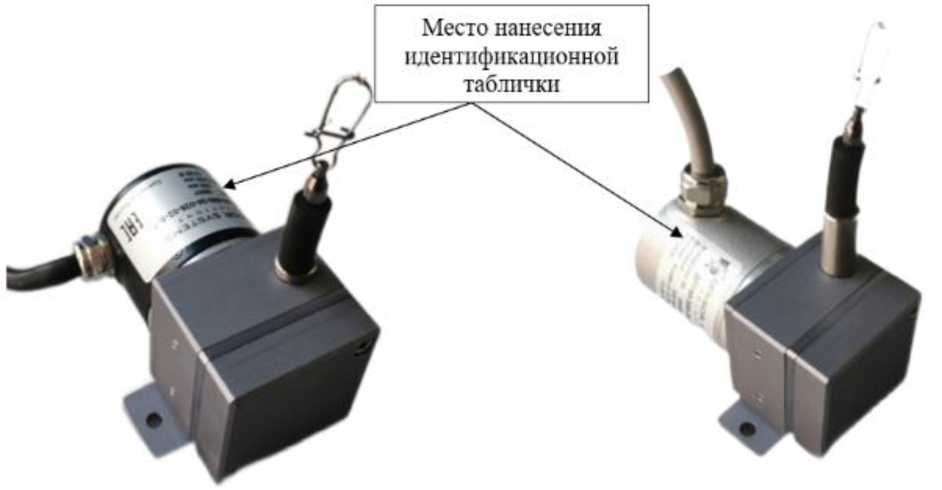

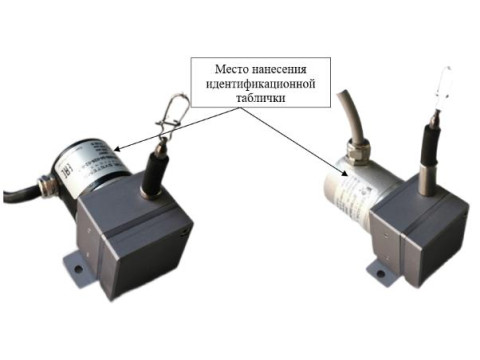

Рисунок 2 - Внешний вид датчиков модификаций ДПТ4М и ДПТ40 с указанием места нанесения идентификационной таблички
Датчик модификации ДПТ60
Датчик модификации ДПТ60У

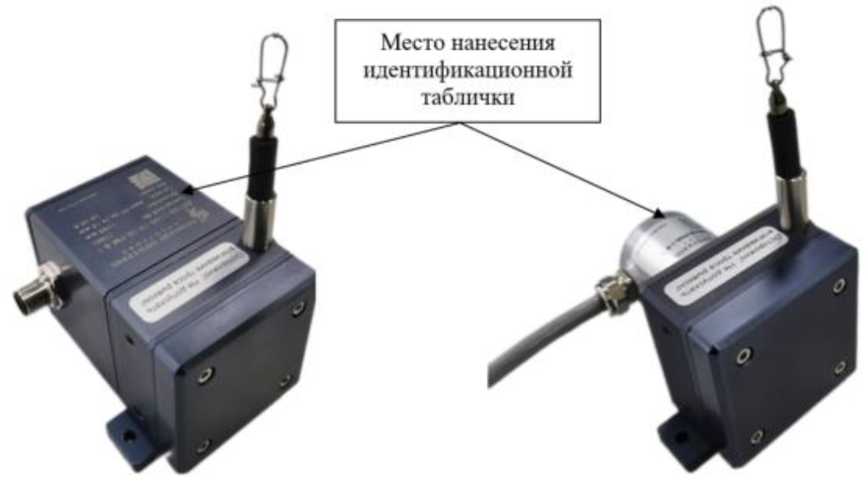

Рисунок 3 - Внешний вид датчиков модификаций ДПТ60 и ДПТ60У с указанием места нанесения идентификационной таблички
Датчик модификации ДПТ80
Датчик модификации ДПТ80У

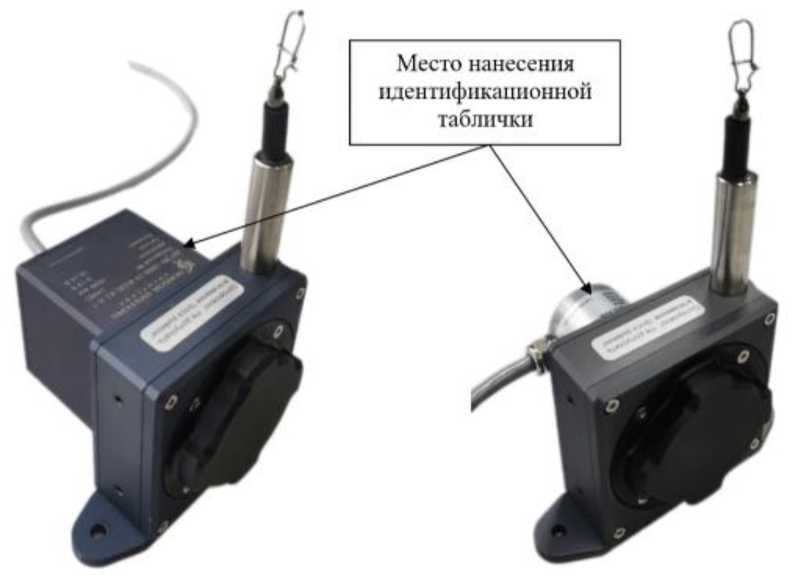

Рисунок 4 - Внешний вид датчиков модификаций ДПТ80 и ДПТ80У с указанием места нанесения идентификационной таблички

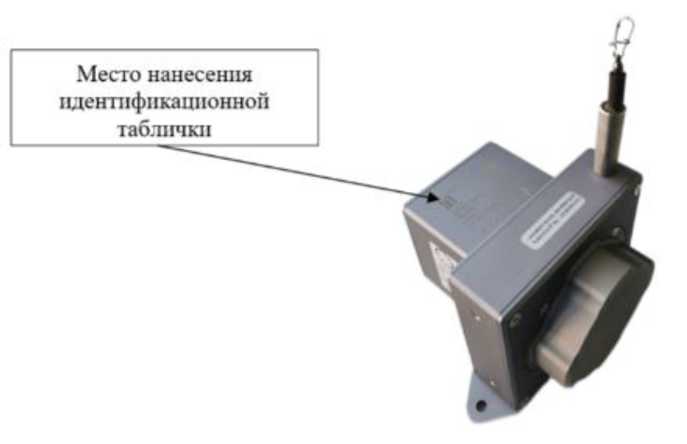

Рисунок 5 - Внешний вид датчика модификации ДПТ120 с указанием места нанесения идентификационной таблички
Программное обеспечение
Программное обеспечение (далее - ПО) датчиков с инкрементальным энкодером отсутствует.
Программное обеспечение датчиков с абсолютным энкодером состоит из встроенного, метрологически значимого ПО и внешнего ПО, устанавливаемого на персональный компьютер.
Встроенное ПО записывается в энергонезависимую память энкодера во время производственного цикла на предприятии-изготовителе. Конструкция датчика исключает возможность несанкционированного влияния на ПО и измерительную информацию. ПО недоступно пользователю и не подлежит изменению на протяжении всего времени функционирования датчика. В соответствии с п. 4.5 рекомендации по метрологии Р 50.2.077-2014 уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «высокий». Идентификационные данные встроенного программного обеспечения недоступны.
Внешнее ПО обеспечивает передачу цифровых данных, может быть использовано для отображения результатов измерений, а также предназначено для проведения первичных и периодических поверок датчиков. ПО является метрологически незначимым. Уровень защиты внешнего ПО от преднамеренных и непреднамеренных изменений «низкий» в соответствии с Р 50.2.077-2014.
Идентификационные данные внешнего программного обеспечения датчиков приведены в таблице 2.
Таблица 2 - Идентификационные данные внешнего ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Encoder Setting Software |
|
Номер версии (идентификационный номер ПО), не ниже |
4.3 |
Технические характеристики
Метрологические и технические характеристики датчики приведены в таблице 3 и 4 соответственно.
Таблица 3 - Метрологические характеристики датчиков
|
Наименование характеристики |
Значение | ||
|
Датчики с аналоговым выходом |
Датчики с цифровым выходом (RS485) |
Датчики с инкрементальным выходом | |
|
Значения ВПИ, мм ДПТ4М ДПТ40 ДПТ60, ДПТ60У ДПТ80, ДПТ80У ДПТ120 |
от 75 до 500 от 75 до 750 от 500 до 1500 от 1000 до 3000 от 3000 до 6000 |
500 750 1500 3000 | |
|
60( |
00 | ||
|
Пределы допускаемой приведенной к ВПИ погрешности измерений перемещений при нормальных условиях эксплуатации, % ДПТ4М |
±0,25 |
±0,20 |
±0,15 |
|
ДПТ40 |
±0,20 |
±0,15 |
±0,1 |
|
ДПТ60, ДПТ60У, ДПТ80, ДПТ80У, ДПТ120 |
±0,1 |
±0,05 |
±0,02 |
Примечание - При выпуске с производства каждый датчик настраивается на верхний предел измерений в соответствии с заказом и выбирается из значений, указанных в таблице, или по заказу настраивается на требуемый заказчиком диапазон.
Фактическое значение диапазона измерений датчика приведено в паспорте.
Таблица 4 - Технические характеристики
|
Наименование характеристики |
Значение | ||||||||
|
Модификация датчика |
ДПТ4 М |
ДПТ4 0 |
ДПТ60 |
ДПТ60 У |
ДПТ8 0 |
ДПТ80У |
ДПТ12 0 | ||
|
Габаритные размеры датчиков, мм, не более: -высота -ширина -длина |
97 60 80 |
114 60 80 |
140 80 100 |
140 80 85 |
185 120 105 |
185 120 90 |
221 160 140 | ||
|
Масса, г, не более |
250 |
300 |
700 |
400 |
800 |
600 |
1900 | ||
|
Нормальные условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % |
Датчики с аналоговым выходом |
Датчики с цифровым выходом |
Датчики с инкрементальным выходом | ||||||
|
от +15 до +25 от 30 до 80 | |||||||||
|
Рабочий диапазон температур, °С |
от -20 до +75 |
от -20 до +80 | |||||||
|
Потребляемый ток, мА, не более |
110 |
100 | |||||||
|
Напряжение питания, В |
от 10 до 26 |
5±0,25 (TTL) от 10 до 30 (Push-Pull) | |||||||
|
Степень защиты от внешних влияющих воздействий по ГОСТ 14254-2015 |
IP65 | ||||||||
Таблица 5 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
10 |
|
Средняя наработка на отказ, млн циклов, не менее - ДПТ 4М, ДПТ40, ДПТ60, ДПТ60У |
10 |
|
- ДПТ 80, ДПТ80У |
1 |
|
- ДПТ 120 |
1 |
Знак утверждения типа
наносится типографским способом в виде наклейки либо методом гравировки на корпус датчика, на титульный лист руководства по эксплуатации и паспорт датчика.
Комплектность
аблица 6 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Датчики линейных перемещений тросовые |
ДПТ* |
1 шт. |
|
Паспорт |
- |
1 экз. |
|
Руководство по эксплуатации |
- |
по запросу |
|
Кабельный разъем (для ДПТ60, ДПТ80, ДПТ120 в исполнении с разъемом) |
- |
1 шт. |
|
Протокол калибровки (на каждый тип выходного сигнала) |
- |
1 экз. |
|
Кабель, дополнительные разъемы, монтажные принадлежности |
- |
по запросу |
|
ДПТ* -обозначение типа средства измерений, исполнение и модификация в соответствии с заказом. | ||
Сведения о методах измерений
приведены в п. 1.5 «Устройство и работа» документа «Датчики линейных перемещений тросовые ДПТ. Руководство по эксплуатации».
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840 «Об утверждении Государственной поверочной схемы для средств измерений длины в диапазоне от 1-10’9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»;
ТУ 4218-002-64505157-2024 «Датчики линейных перемещений тросовые ДПТ. Технические условия».
