Индикаторы рычажно-зубчатые ACCUD
| Номер в ГРСИ РФ: | 97711-26 |
|---|---|
| Производитель / заявитель: | SUZHOU ACCUD CO., LTD (ACCUD), КНР |
Индикаторы рычажно-зубчатые ACCUD (далее по тексту - индикаторы) предназначены для абсолютных и относительных измерений линейных размеров, определения величин отклонения от заданной геометрической формы и взаимного расположения поверхностей.
Информация по Госреестру
| Основные данные | |||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97711-26 | ||||||||||||||||||||||||
| Действует | по 13.02.2031 | ||||||||||||||||||||||||
| Наименование | Индикаторы рычажно-зубчатые | ||||||||||||||||||||||||
| Модель | ACCUD | ||||||||||||||||||||||||
| Модификации |
условное обозначение ХХХ-ААА-ВВ(В), где ХХХ – обозначение модификации индикаторов ААА – шифр диапазона измерений ВВ(В) – внутренний код изготовителя на испытании представлены 261-014-01 261-002-62P 261-008-61P 263-008-11L 264-008-11 265-008-11 266-016-11 |
||||||||||||||||||||||||
| Приказы |
№255 от
13.02.2026
— Об утверждении типов средств измерений
|
||||||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||||||||||||||
| Характер производства | Серийное | ||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 36cf7b59-a080-a433-7672-07ec1c964861 | ||||||||||||||||||||||||
| Испытания |
|
||||||||||||||||||||||||
Производитель / Заявитель
SUZHOU ACCUD CO., LTD (ACCUD), КИТАЙ, 223 SongShan Road, Suzhou New District, 215129
Поверка
| Методика поверки / информация о поверке |
МП-7.039-2025 Государственная система обеспечения единства измерений. Индикаторы рычажно-зубчатые ACCUD. Методика поверки.
(с 13.02.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97711-26: Описание типа
2026-97711-26.pdf
|
Скачать | 322.5 КБ | |
|
97711-26: Методика поверки
МП-7.039-2025
2026-mp97711-26.pdf
|
Скачать | 1.8 MБ |
Описание типа
Назначение
Индикаторы рычажно-зубчатые ACCUD (далее по тексту - индикаторы) предназначены для абсолютных и относительных измерений линейных размеров, определения величин отклонения от заданной геометрической формы и взаимного расположения поверхностей.
Описание
Принцип действия индикаторов основан на преобразовании малых перемещений измерительного рычага, в пропорциональные угловые перемещения стрелки отсчетного устройства.
Индикатор состоит из корпуса со встроенным механизмом, измерительного рычага со сферическим измерительным наконечником, круговой шкалы со стрелкой. Настройка на «ноль» или любое другое деление шкалы производится с помощью подвижного ободка. Индикаторы устанавливаются в стойки, штативы или другие устройства с помощью сменной державки и переходной втулки.
Индикаторы в зависимости от исполнений отличаются между собой значениями диапазонов, ценой деления и рядом других конструктивных изменений.
Обозначения исполнений индикаторов имеет вид ХХХ-ААА-ВВ(В), где:
ХХХ - обозначение модификации индикаторов;
ААА - шифр диапазона измерений;
ВВ(В) - внутренний код изготовителя.
Индикаторы изготавливаются в следующих модификациях:
- 261 - боковые со шкалами, параллельными оси измерительного рычага в его среднем положении;

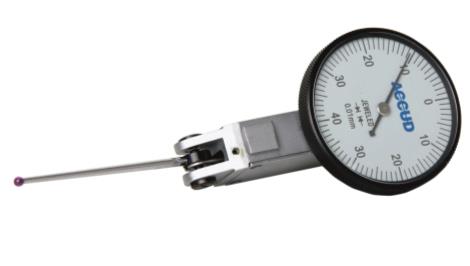

- 263 - боковые со шкалами, параллельными оси измерительного рычага в его среднем положении с удлиненным наконечником;
- 264 - торцевые со шкалами, перпендикулярными оси измерительного рычага в его среднем положении
- 265 - боковые со шкалами, расположенными под углом к оси измерительного рычага в его среднем положении;

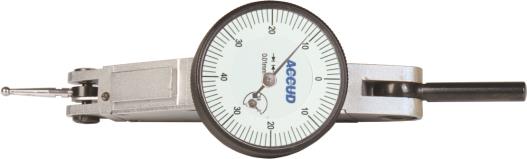

- 266 - боковые со шкалами, расположенными под углом к оси измерительного рычага в его среднем положении с присоединительным штифтом;
Конструкция индикаторов обеспечивает возможность поворота измерительного рычага относительно корпуса индикатора не менее, чем на 90° от продольной оси корпуса индикатора.
Товарный знак ACGOD наносится на титульный лист паспорта индикаторов типографским методом и на циферблат индикаторов краской или методом лазерной маркировки.
Общий вид индикаторов указан на рисунках 1 - 5.
Заводской номер в формате цифрового или буквенно-цифрового обозначения, состоящего из арабских цифр и (или) букв латинского алфавита, наносится на боковую поверхность корпуса индикатора лазерной маркировкой в местах, указанных на рисунке 6.
Возможность нанесения знака поверки на средство измерений отсутствует.
Пломбирование индикаторов от несанкционированного доступа не предусмотрено.
Цвет шкалы может отличаться от представленных на рисунках 1-5 и не влияет на метрологические характеристики индикаторов.
а) исполнение 261-014-ВВ
б) исполнение 261-
002-ВВ
в) исполнение 261-002-ВВР
г) исполнение 261-008-
ВВ и 261-008-ВВР

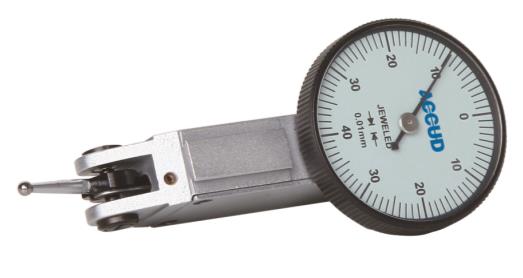

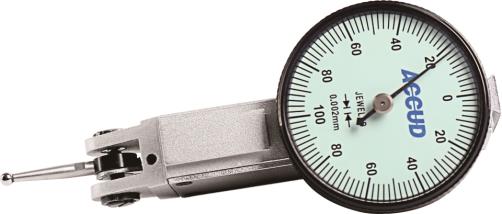

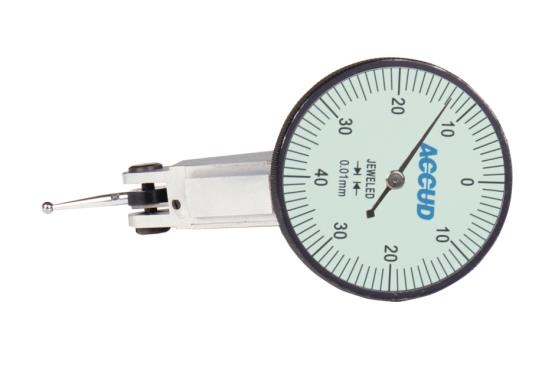

Рисунок 1 - Общий вид индикаторов модификации 261: а) исполнение 261-014-ВВ; б) исполнение 261-002-ВВ; в) исполнение 261-002-ВВР;
г) исполнение 261-008-ВВ и 261-008-ВВР

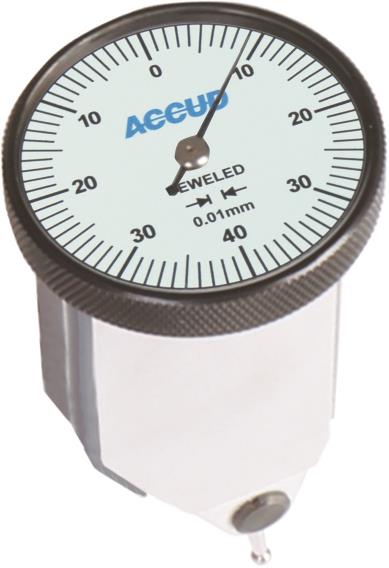

Рисунок 3
- Общий вид индикаторов модификации 264
Общий вид индикаторов модификации 265
Рисунок 4 -
Место нанесения заводского номера
Рисунок 6 - Место нанесения заводского номера
Технические характеристики
|
Таблица 1 - Метрологические характеристики индикато |
ров | |||
|
Исполнение |
Диапазон измерений, мм |
Цена деления, мм |
Наибольшая разность погрешностей1, мкм, не более |
Размах показаний2, мкм, не более |
|
261-014-01 |
от 0 до 0,14 |
0,001 |
4 |
2 |
|
261-002-01 |
от 0 до 0,2 |
0,002 |
6 |
2 |
|
261-002-02 |
от 0 до 0,2 |
0,002 |
6 |
2 |
|
261-002-61Р |
от 0 до 0,2 |
0,002 |
6 |
2 |
|
261-002-62Р |
от 0 до 0,2 |
0,002 |
6 |
2 |
|
261-008-11 |
от 0 до 0,8 |
0,01 |
13 |
3 |
|
261-008-12 |
от 0 до 0,8 |
0,01 |
13 |
3 |
|
261-008-61Р |
от 0 до 0,8 |
0,01 |
13 |
3 |
|
261-008-62Р |
от 0 до 0,8 |
0,01 |
13 |
3 |
|
263-008-11 |
от 0 до 0,8 |
0,01 |
13 |
3 |
|
263-008-11L |
от 0 до 0,8 |
0,01 |
13 |
9 |
|
264-008-11 |
от 0 до 0,8 |
0,01 |
13 |
3 |
|
265-008-11 |
от 0 до 0,8 |
0,01 |
13 |
3 |
|
266-016-11 |
от 0 до 1,6 |
0,01 |
25 |
8 |
|
Примечания: 1 - Под наибольшей разностью погрешностей измерений индикатора понимают наибольшую алгебраическую разность погрешностей на проверяемом участке при прямом и обратном ходе измерительного рычага. 2 - Под размахом показаний понимается наибольшая разность между отдельными повторными показаниями индикатора, соответствующими одному и тому же действительному значению измеряемой величины при неизменных внешних условиях. | ||||
Таблица 2 - Измерительное усилие индикаторов и усилие поворота измерительного рычага
|
Наименование характеристики |
Значение |
|
Измерительное усилие, Н |
от 0,1 до 0,6 |
|
Усилие поворота измерительного рычага, Н |
от 2,5 до 7,0 |
Таблица 3 - Основные технические характеристики индикаторов
|
Исполнение |
Диаметр циферблата, мм, не более |
Длина наконечник а, мм, не более |
Габаритные размеры (Длина х Ширина х Высота), мм, не более |
Масса, кг, не более |
|
261-014-01 |
40,0 |
15,0 |
160 х 100 х 50 |
0,28 |
|
261-002-01 |
32,0 |
17,0 |
160 х 100 х 50 |
0,28 |
|
261-002-02 |
39,5 |
19,0 |
160 х 100 х 50 |
0,28 |
|
261-002-61Р |
35,0 |
18,0 |
160 х 100 х 50 |
0,28 |
|
261-002-62Р |
39,5 |
18,0 |
160 х 100 х 50 |
0,28 |
|
261-008-11 |
32,0 |
18,5 |
160 х 100 х 50 |
0,28 |
|
261-008-12 |
39,5 |
18,5 |
160 х 100 х 50 |
0,29 |
|
261-008-61Р |
32,0 |
18,5 |
160 х 100 х 50 |
0,27 |
|
261-008-62Р |
39,5 |
18,5 |
160 х 100 х 50 |
0,28 |
|
263-008-11 |
39,5 |
32,5 |
160 х 100 х 50 |
0,28 |
|
263-008-11L |
39,5 |
48,4 |
160 х 100 х 50 |
0,28 |
|
264-008-11 |
39,5 |
18,5 |
160 х 100 х 50 |
0,28 |
|
265-008-11 |
39,5 |
18,5 |
160 х 100 х 50 |
0,3 |
|
266-016-11 |
39,0 |
18,0 |
160 х 100 х 50 |
0,32 |
Таблица 4 - Условия эксплуатации
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более |
от +15 до +25 80 |
Таблица 5 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
3 |
|
Средняя наработка на отказ, условных измерений1) |
120000 |
|
Примечание: 1) - Под условным измерением понимают один прямой и один обратный ход измерительного стержня в пределах не менее ’А диапазона измерений | |
Знак утверждения типа
наносится на титульный лист паспорта типографским методом.
Комплектность
Таблица 6 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Индикатор рычажно-зубчатый ACCUD |
1 шт. | |
|
Футляр |
- |
1 шт. |
|
Паспорт |
- |
1 шт. |
|
Державка |
- |
2 шт. |
|
Переходная втулка |
- |
2 шт. |
Сведения о методах измерений
приведены в разделе 5 «Порядок работы» паспорта индикаторов.
Нормативные документы
Государственная поверочная схема для средств измерений длины в диапазоне от 1-10’9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Федерального агентства по техническому регулированию и метрологии № 2840 от 29 декабря 2018 г.;
Стандарт предприятия «Индикаторы рычажно-зубчатые ACCUD». СТП 053-2025.
