Системы лазерные координатно-измерительные сканирующие SPL
| Номер в ГРСИ РФ: | 97712-26 |
|---|---|
| Производитель / заявитель: | Фирма "South Surveying & Mapping Instrument Co., Ltd.", Китай |
Системы лазерные координатно-измерительные сканирующие SPL (далее - системы) предназначена для измерений приращений координат с целью контроля геометрических размеров объектов и сооружений по массиву точек, полученных в процессе трёхмерного сканирования.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97712-26 | |||||||||
| Действует | по 13.02.2031 | |||||||||
| Наименование | Системы лазерные координатно-измерительные сканирующие | |||||||||
| Модель | SPL | |||||||||
| Модификации |
SPL-370 SPL-620 SPL-1500 |
|||||||||
| Приказы |
№255 от
13.02.2026
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | 15507b66-bdf0-3672-baa2-7186dc24ef9e | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
SOUTH SURVEYING & MAPPING TECHNOLOGY CO., LTD., КИТАЙ, No.39 Sicheng Road, Tian He District, Guangzhou, Guangdong
Поверка
| Методика поверки / информация о поверке |
МП-948-2025 Государственная система обеспечения единства измерений. Системы лазерные координатно-измерительные сканирующие SPL. Методика поверки.
(с 13.02.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97712-26: Описание типа
2026-97712-26.pdf
|
Скачать | 179.1 КБ | |
|
97712-26: Методика поверки
МП-948-2025
2026-mp97712-26.pdf
|
Скачать | 1.1 MБ |
Описание типа
Назначение
Системы лазерные координатно-измерительные сканирующие SPL (далее - системы) предназначена для измерений приращений координат с целью контроля геометрических размеров объектов и сооружений по массиву точек, полученных в процессе трёхмерного сканирования.
Описание
Принцип работы систем заключается в автоматическом определении пространственного положения точек окружающих объектов и дальнейшем построении трёхмерной модели сканируемых окружающих объектов в виде массива точек.
Принцип действия импульсного лазерного дальномера основан на измерении времени прохождения импульса лазерного излучения до объекта и обратно. Импульс лазерного излучения с помощью оптико-зеркальной поворотно-отклоняющей системы направляется на диффузную цель. Отраженное целью излучение принимается той же системой, усиливается и направляется на блок, где происходит измерение времени задержки излучаемого и принимаемого сигналов, на основании которого вычисляется расстояние до цели.
Конструктивно сканеры выполнены в виде моноблока, вмещающего импульсный лазерный дальномер, оптико-зеркальную поворотно-отклоняющую систему, электрические приводы, датчики углов поворота и электронный управляющий блок.
Управление системами осуществляется при помощи жидкокристаллического экрана с технологией тачскрин, находящегося на корпусе управляющего блока.
Системы выпускаются в трех модификациях: SPL-370, SPL-620, SPL-1500, которые отличаются значениями метрологических характеристик.
Заводской номер системы в виде буквенно-цифрового обозначения, состоящего из букв латинского алфавита и арабских цифр, указывается типографским способом на маркировочной наклейке, расположенной на боковой панели корпуса системы. Общий вид маркировочных табличек представлен на рисунке 2.
Нанесение знака поверки на средство измерений не предусмотрено.
Пломбирование средств измерений от несанкционированного доступа не производится. В процессе эксплуатации система не предусматривают внешних механических регулировок.
Общий вид систем представлен на рисунке 1.

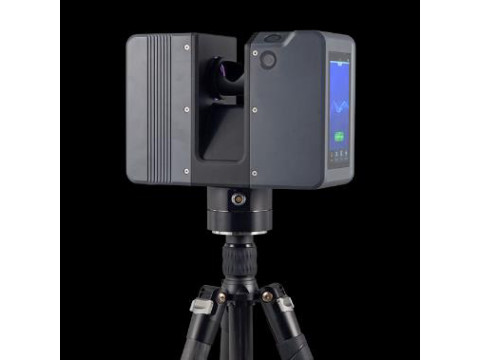

Рисунок 1 - Общий вид систем лазерных координатно-измерительных сканирующих SPL

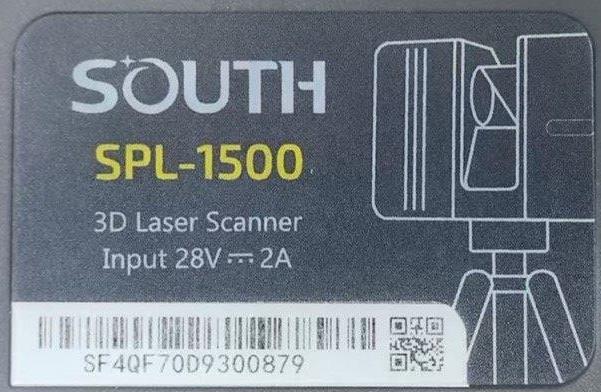

Рисунок 2 - Общий вид маркировочной таблички
Программное обеспечение
Системы имеют встроенное метрологически значимое программное обеспечение (далее - ВПО). ВПО предназначено для взаимодействия электронных блоков, управления системой, осуществления измерений, обработки, хранения и передачи результатов измерений.
Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Наименование характеристики |
Значение |
|
Идентификационное наименование ПО |
ВПО |
|
Номер версии (идентификационный номер ПО) |
не ниже 2.20.231020 |
|
Цифровой идентификатор ПО |
_ |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение | ||
|
Модификация |
SPL-370 |
SPL-620 |
SPL-1500 |
|
Диапазон измерений приращений координат, м |
от 1,5 до 300,0 |
от 1,5 до 620,0 |
от 1,5 до 1000,0 |
|
Пределы допускаемой абсолютной погрешности измерений приращения координат в условной системе координат по каждой из осей координат, мм |
±5 |
±5 |
±3 |
Таблица 3 -Технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры (ДлинахШиринахВысота), мм, не более |
247x107x202 |
|
Масса, кг, не более |
6 |
|
Потребляемая мощность, Вт |
25 |
|
Диапазон рабочих температур, °С |
от -20 до +60 |
|
Угол сканирования: - горизонтальный - вертикальный |
от 0° до 360° ±150° |
Таблица 4 - Показатели надёжности
|
Наименование характеристики |
Значение |
|
Среднее время наработки на отказ, ч, не менее |
10000 |
|
Средний полный срок службы, лет, не менее |
5 |
Знак утверждения типа
наносится типографским способом на титульный лист руководства по эксплуатации.
Комплектность
аблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Система лазерная координатно-измерительная сканирующая* |
SPL |
1 шт. |
|
Аккумулятор |
- |
2 шт. |
|
Зарядное устройство |
- |
1 шт. |
|
Штатив |
- |
По заказу |
|
Руководство по эксплуатации |
- |
1 экз. |
|
* модификации в соответствии с договором поставки | ||
Сведения о методах измерений
приведены в разделе 4 «Быстрый старт» документа «Системы лазерные координатноизмерительные сканирующие SPL модификации SPL-370, SPL-620, SPL-1500. Руководство по эксплуатации».
Нормативные документы
Государственная поверочная схема для координатно-временных средств измерений, утвержденная приказом Росстандарта от 07 июня 2024 г. № 1374.
