Приборы с двусторонним сканированием для измерений параметров контура, резьбы и шероховатости поверхности Nanometric ScroM

Назначение

Приборы с двусторонним сканированием для измерений параметров контура, резьбы и шероховатости поверхности Nanometric ScroM (далее по тексту - приборы) предназначены для измерений профиля с целью определения в измеренных профилях геометрических параметров, координат точек, расстояний между точками, диаметров внутренней и наружной метрических резьб, а также для измерений параметров шероховатости поверхностей деталей.

Описание

Принцип действия прибора основан на контактном сканировании измеряемой поверхности щупом, односторонним или двусторонним твердосплавным при измерении контура и резьбы, твердосплавным с алмазным наконечником при измерении шероховатости поверхности. Программное обеспечение, установленное на персональном компьютере, управляет процессом сканирования и обрабатывает полученные результаты, которые выводятся на монитор в виде профилей и числовых значений геометрических параметров, профилей и числовых значений диаметров резьбовых и гладких колец и пробок, числовых значений параметров шероховатости.

Приборы состоят из массивного гранитного основания, обеспечивающего жёсткость конструкции и минимизацию вибрационных воздействий с направляющими со стеклянными линейками для перемещения гранитной колонны вдоль оси Х. На колонне размещаются направляющие для перемещения вдоль оси Z модуля для измерения контура и резьбы и модуля для измерения шероховатости поверхности. Перемещение по осям Х и Z осуществляется с помощью сервоприводов и фиксируется оптическими преобразователями перемещений (оптическими энкодерами). Перемещение по оси Y обеспечивается с помощью микрометрической головки, встроенной в предметный стол, или с помощью моторизованной системы позиционирования, которая поставляется по дополнительному заказу. Управление всеми перемещениями осуществляется при помощи джойстика и меню на экране монитора.

В процессе измерения модуль шероховатости реализует сканирование вдоль оси X при синхронном отслеживании микронеровностей по оси Z (ось Z0) с помощью высокочувствительных микродатчиков, регистрирующих вертикальные отклонения профиля. При использовании модуля контура задействуются обе координатные оси (X и Z), оснащённые линейными энкодерами; посредством прецизионного перемещения измерительной головки по заданным траекториям производится измерение координат, на основе которых рассчитываются геометрические параметры объекта (линейные размеры, угловые величины, форма поверхности).

Приборы выпускаются трех модификаций Nanometric ScroM PS582, Nanometric ScroM PS583, Nanometric ScroM PS584, которые различаются метрологическими и техническими характеристиками.

Пломбировка приборов от несанкционированного доступа не предусмотрена. Нанесение знака поверки не предусмотрено.

Заводской номер в виде буквенно-цифрового обозначения наносится методом печати на металлизированную идентификационную табличку (рисунок 2), которая расположена на боковой панели основания приборов.

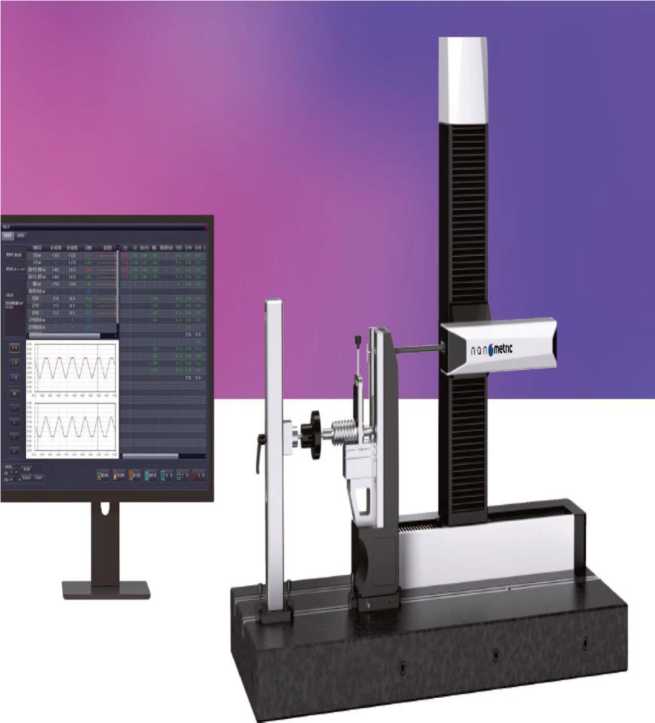

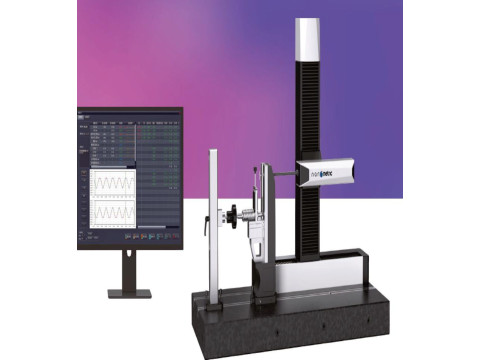

Рисунок 1 - Общий вид приборов с двусторонним сканированием для измерений параметров контура, резьбы и шероховатости поверхности Nanometric ScroM PS582, Nanometric ScroM

PS583, Nanometric ScroM PS584

Рисунок 2 - Вид идентификационной таблички

Программное обеспечение

Приборы имеют в своем составе программное обеспечение (ПО) Bilateral Profilometer Software, разработанное для конкретной измерительной задачи, осуществляющее измерительные функции, функции расчета параметров и функции индикации. ПО путем анализа получаемых профилей определяет параметры шероховатости, параметры резьб и геометрические параметры профилей измеряемых объектов (расстояния между точками, радиусы дуг).

Таблица 1 - Идентификационные данные программного обеспечения

Программное обеспечение является неизменным, средства для программирования или изменения метрологически значимых функций отсутствуют. Конструкция приборов исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию.

Уровень защиты программного обеспечения приборов «средний» в соответствии с Р 50.2.077-2014.

Технические характеристики

Метрологические и технические характеристики приборов приведены в таблицах 2 - 4.

Таблица 2 - Метрологические характеристики приборов c двусторонним сканированием для измерений параметров контура, резьбы и шероховатости поверхности Nanometric ScroM PS582, Nanometric ScroM PS583, Nanometric ScroM PS584

П Продолжение таблицы 2

Таблица 3 - Технические характеристики приборов с двусторонним сканированием для измерений параметров контура, резьбы и шероховатости поверхности Nanometric ScroM PS582, Nanometric ScroM PS583, Nanometric ScroM PS584_____________________________________

Продолжение таблицы 3

Таблица 4 - Эксплуатационные характеристики приборов

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Таблица 5 - Комплектность средства измерений

Сведения о методах измерений

Методы измерений изложены в разделе 5 «Порядок работы» документа «Приборы с двусторонним сканированием для измерений параметров контура, резьбы и шероховатости поверхности Nanometric ScroM. Руководство по эксплуатации».

Нормативные документы

Государственная поверочная схема для средств измерений параметров шероховатости Rmax, Rz в диапазоне от 0,001 до 12000 мкм и Ra в диапазоне от 0,001 до 3000 мкм, утвержденная приказом Федерального агентства по техническому регулированию и метрологии № 2657 от 06 ноября 2019 г.;

Государственная поверочная схема для средств измерений геометрических параметров поверхностей сложной формы, в том числе эвольвентных поверхностей и угла наклона линии зуба», утвержденная приказом Федерального агентства по техническому регулированию и метрологии № 472 от 06 апреля 2021 г.;

Стандарт предприятия «Приборы с двусторонним сканированием для измерений параметров контура, резьбы и шероховатости поверхности Nanometric ScroM. Стандарт предприятия»;

Локальная поверочная схема.
