Источники постоянного тока Ainuo AN53
| Номер в ГРСИ РФ: | 97737-26 |
|---|---|
| Производитель / заявитель: | SHANDONG AINUO IntelligentInstrument Со Ltd, КИТАЙ |
Источники постоянного тока Ainuo AN53 (далее - источники) предназначены для воспроизведений и измерений напряжения постоянного тока и силы постоянного тока.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97737-26 | |||||||||
| Действует | по 16.02.2031 | |||||||||
| Наименование | Источники постоянного тока Ainuo | |||||||||
| Модель | AN53 | |||||||||
| Модификации |
AN5380-120S(F) AN5380-170S(F) AN5380-170(F) AN5380-340(F) AN5380-510(F) AN53300-15S(F) AN53300-30S(F) AN53300-50(F) AN53300-100(F) AN53300-150(F) AN53500-40(F) AN53500-80(F) AN53500-120(F) AN53750-20(F) AN53750-40(F) AN53750-60(F) AN531000-40(F) |
|||||||||
| Приказы |
№268 от
16.02.2026
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | 9a42a099-93b8-aee3-7c01-0e7ca8dfe76e | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
SHANDONG AINUO IntelligentInstrument Со Ltd, КИТАЙ, 1069, Gangxing 3rd Road, Licheng District, Jinan City, Shandong Province
Поверка
| Методика поверки / информация о поверке |
РТ-МП-1037-551-2025 Государственная система обеспечения единства измерений. Источники постоянного тока Ainuo AN53. Методика поверки.
(с 16.02.2026)
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97737-26: Описание типа
2026-97737-26.pdf
|
Скачать | 146.1 КБ | |
|
97737-26: Методика поверки
РТ-МП-1037-551-2025
2026-mp97737-26.pdf
|
Скачать | 1.7 MБ |
Описание типа
Назначение
Источники постоянного тока Ainuo AN53 (далее - источники) предназначены для воспроизведений и измерений напряжения постоянного тока и силы постоянного тока.
Описание
Источники представляют собой прибор, выполненный в виде моноблока в металлическом корпусе настольного исполнения. На передней панели расположен цветной жидкокристаллический дисплей (далее - ЖК-дисплей), поворотный переключатель включения/выключения питания, клавиши управления и регуляторы. На задней панели расположены разъемы для подключения питания источника, клеммы выходного напряжения, порт SENSE и разъем для связи с персональным компьютером через интерфейс RS232. Источники обеспечивают воспроизведение параметров с их одновременным измерением и отображением заданных и измеренных значений на ЖК-дисплее.
Принцип действия источников основан на преобразовании переменного сетевого напряжения в постоянное стабилизированное напряжение на выходе источника с помощью цифро-аналогового преобразования под управлением микропроцессора.
К данному типу средства измерений относятся источники, изготавливаемые в следующих модификациях (исполнениях): AN5380-120S(F), AN5380-170S(F), AN5380-170(F), AN5380-340(F), AN5380-510(F), AN53300-15S(F), AN53300-30S(F), AN53300-50(F), AN53300-100(F), AN53300-150(F), AN53500-40(F), AN53500-80(F), AN53500-120(F), AN53750-20(F), AN53750-40(F), AN53750-60(F), AN531000-40(F).
Модификации (исполнения) отличаются различными значениями максимальной выходной мощности и диапазонами установки выходных параметров.
Нанесение знака поверки на источники не предусмотрено.
Общий вид источников представлен на рисунке 1.
Заводской номер в виде буквенно-цифрового обозначения, состоящего из букв латинского алфавита и арабских цифр, наносится типографским способом на шильдик, наклеиваемый на боковую панель источников в месте, указанном на рисунке 2.
Место пломбирования от несанкционированного доступа указано на рисунке 2.

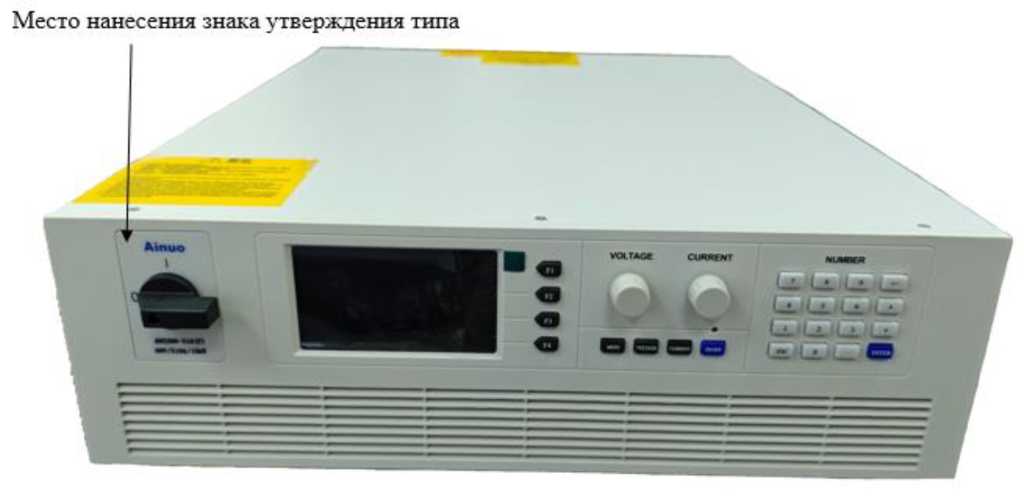

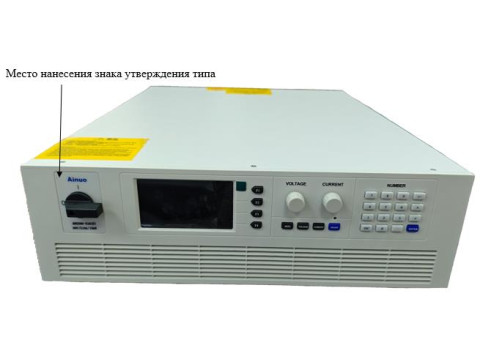

Рисунок 1 - Общий вид средства измерений

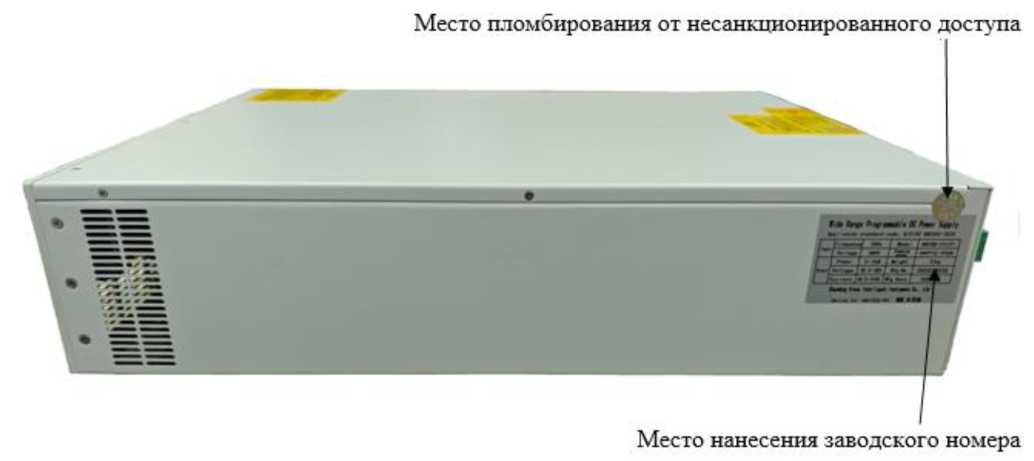

Рисунок 2 - Место нанесения заводского номера и место пломбирования от несанкционированного доступа
Программное обеспечение
Управление режимами работы и настройками источника осуществляется с помощью внутреннего программного обеспечения (далее - ПО), которое встроено в защищенную от записи память микропроцессора, что исключает возможность его несанкционированных настройки и вмешательства, приводящих к искажению результатов измерений. Внутреннее программное обеспечение является метрологически значимым. Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.
Внешнее ПО предназначено для дистанционного управления источником и не является метрологически значимым.
Уровень защиты внутреннего программного обеспечения «средний» в соответствии с Рекомендацией Р 50.2.077-2014.
|
Таблица 1 - Идентификационные данные внутреннего прог |
раммного обеспечения |
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
отсутствует |
|
Номер версии (идентификационный номер) ПО, не ниже |
V1.01 |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Модификация |
Диапазон воспроизведений и измерений |
Пределы допускаемо й абсолютно й погрешнос ти воспроизве дений и измерений напряжени я постоянног о тока, В, |
Пределы допускаемо й абсолютно й погрешнос ти воспроизве дений и измерений силы постоянног о тока, А, |
Пределы допускаемо й абсолютно й погрешнос ти измерений мощности постоянног о тока, Вт, | ||
|
Напряжение постоянного тока, В |
Сила постоянног о тока, А |
Мощность постоянного тока, Вт | ||||
|
AN5380-120S(F) |
от 0 до 80 |
от 0 до 120 |
от 0 до 1800 |
±0,04 |
±0,12 |
±18 |
|
AN5380-170S(F) |
от 0 до 80 |
от 0 до 170 |
от 0 до 3000 |
±0,04 |
±0,17 |
±30 |
|
AN5380-170(F) |
от 0 до 80 |
от 0 до 170 |
от 0 до 5000 |
±0,04 |
±0,17 |
±50 |
|
AN5380-340(F) |
от 0 до 80 |
от 0 до 340 |
от 0 до 10000 |
±0,04 |
±0,34 |
±100 |
|
AN5380-510(F) |
от 0 до 80 |
от 0 до 510 |
от 0 до 15000 |
±0,04 |
±0,51 |
±150 |
|
AN53300-15S(F) |
от 0 до 300 |
от 0 до 15 |
от 0 до 1800 |
±0,15 |
±0,015 |
±18 |
|
AN53300-30S(F) |
от 0 до 300 |
от 0 до 30 |
от 0 до 3000 |
±0,15 |
±0,03 |
±30 |
|
AN53300-50(F) |
от 0 до 300 |
от 0 до 50 |
от 0 до 5000 |
±0,15 |
±0,05 |
±50 |
|
AN53300-100(F) |
от 0 до 300 |
от 0 до 100 |
от 0 до 10000 |
±0,15 |
±0,1 |
±100 |
|
AN53300-150(F) |
от 0 до 300 |
от 0 до 150 |
от 0 до 15000 |
±0,15 |
±0,15 |
±150 |
|
AN53500-40(F) |
от 0 до 500 |
от 0 до 40 |
от 0 до 5000 |
±0,25 |
±0,04 |
±50 |
|
AN53500-80(F) |
от 0 до 500 |
от 0 до 80 |
от 0 до 10000 |
±0,25 |
±0,08 |
±100 |
|
AN53500-120(F) |
от 0 до 500 |
от 0 до 120 |
от 0 до 15000 |
±0,25 |
±0,12 |
±150 |
|
AN53750-20(F) |
от 0 до 750 |
от 0 до 20 |
от 0 до 5000 |
±0,375 |
±0,02 |
±50 |
|
AN53750-40(F) |
от 0 до 750 |
от 0 до 40 |
от 0 до 10000 |
±0,375 |
±0,04 |
±100 |
|
AN53750-60(F) |
от 0 до 750 |
от 0 до 60 |
от 0 до 15000 |
±0,375 |
±0,06 |
±150 |
|
AN531000-40(F) |
от 0 до 1000 |
от 0 до 40 |
от 0 до 10000 |
±0,5 |
±0,04 |
±100 |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение | ||
|
AN5380-120S(F) AN5380-170S(F) AN53300-15S(F) AN53300-30S(F) |
AN5380-170(F) AN5380-340(F) AN5380-510(F) AN53300-50(F) AN53300-100(F) AN53300-150(F) AN53500-40(F) AN53500-80(F) AN53500-120(F) AN531000-40(F) |
AN53750-20(F) AN53750-40(F) AN53750-60(F) | |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц |
от 198 до 242 от 47 до 63 |
от 340 до 420 от 47 до 63 |
от 340 до 420 от 47 до 63 |
|
Количество фаз входного электрического питания |
1 |
3 |
3 |
|
Габаритные размеры (ширинахглубинахвысота), мм, не более |
440x350x133 |
440x600x133 |
440x595x133 |
|
Масса, кг, не более |
16 |
17 (5000 Вт)* 27 (10000 Вт)* 37 (15000 Вт)* |
17 (5000 Вт)* 27 (10000 Вт)* 37 (15000 Вт)* |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % |
от +20 до +30 от 30 до 80 | ||
|
Примечание: * - в скобках указана мощность источников постоянного тока Ainuo AN53 | |||
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч |
50000 |
Знак утверждения типа
наносится на лицевую панель источника в виде наклейки в месте, указанном на рисунке 1, и на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество шт./экз. |
|
Источник постоянного тока Ainuo AN53 |
_ |
1 |
|
Штекер для разъема Sense |
_ |
1 |
|
Набор крышек для разъема постоянного тока |
_ |
1 |
|
Крышка разъемов Sense |
_ |
1 |
|
USB-носитель с документацией и внешним программным обеспечением |
_ |
1 |
|
Руководство по эксплуатации |
- |
1 |
Сведения о методах измерений
приведены в разделе «Эксплуатация» руководства по эксплуатации.
Нормативные документы
Приказ Росстандарта от 28.07.2023 №1520 Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы;
Приказ Росстандарта от 01.10.2018 №2091 Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1-10-16 до 100 А;
Приказ Росстандарта от 30.12.2019 №3456 Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного тока;
Источники постоянного тока Ainuo AN53. Стандарт предприятия.
