Проекторы измерительные профильные SUNPOC
| Номер в ГРСИ РФ: | 97741-26 |
|---|---|
| Категория: | Проекторы измерительные |
| Производитель / заявитель: | GUIZHOU SUNPOC TECH INDUS-TRY CO., LTD, КИТАЙ |
Проекторы измерительные профильные SUNPOC (далее - проекторы) предназначены для измерения и контроля профильных размеров на деталях. Для проверки цилиндрических деталей, для образцов, зажимаемых с помощью тисков, а также для проверки небольших и тонких деталей, которые должны быть размещены непосредственно на поверхности рабочего стола, при производстве мелких металлических изделий, а также пластмассы, резины, электронных компонентов.
Информация по Госреестру
| Основные данные | ||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97741-26 | |||||||||||||||||||||||||||
| Действует | по 17.02.2031 | |||||||||||||||||||||||||||
| Наименование | Проекторы измерительные профильные | |||||||||||||||||||||||||||
| Модель | SUNPOC | |||||||||||||||||||||||||||
| Модификации |
SUNPOC SP-3015B SUNPOC SP-3020B SUNPOC SP-3020 SUNPOC SP-14.1 SUNPOC SP-14.2 SUNPOC SP-14.3 SUNPOC SP-20.1 SUNPOC SP-20.2 SUNPOC SP-20.3 SUNPOC SP-21 SUNPOC SP-i6020V SUNPOC SPH-4025 SUNPOC SP-25 SUNPOC SP-26 SUNPOC SPH-3020Z SUNPOC SPH-6030 SUNPOC SPH-4030 |
|||||||||||||||||||||||||||
| Приказы |
№269 от
17.02.2026
— Об утверждении типов средств измерений
|
|||||||||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||||||||||||||
| Характер производства | Серийное | |||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 1e03da51-e74e-3aab-6655-6d69b695aefc | |||||||||||||||||||||||||||
| Испытания |
|
|||||||||||||||||||||||||||
Производитель / Заявитель
GUIZHOU SUNPOC TECH INDUSTRY CO., LTD, КИТАЙ, F18, Building C, Meidi Fortune Center, Changling North Rd., Guanshanhu District, Guiyang City, 550081
Поверка
| Методика поверки / информация о поверке |
МП АПМ 22-25 Государственная система обеспечения единства измерений. Проекторы измерительные профильные SUNPOC. Методика поверки
(с 17.02.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97741-26: Описание типа
2026-97741-26.pdf
|
Скачать | 259.4 КБ | |
|
97741-26: Методика поверки
МП АПМ 22-25
2026-mp97741-26.pdf
|
Скачать | 1.2 MБ |
Описание типа
Назначение
Проекторы измерительные профильные SUNPOC (далее - проекторы) предназначены для измерения и контроля профильных размеров на деталях. Для проверки цилиндрических деталей, для образцов, зажимаемых с помощью тисков, а также для проверки небольших и тонких деталей, которые должны быть размещены непосредственно на поверхности рабочего стола, при производстве мелких металлических изделий, а также пластмассы, резины, электронных компонентов.
Описание
Принцип действия проекторов основан на технологии оптического проецирования, при котором изображение объекта, расположенного на измерительном столе, проецируется на оптическую систему прибора - проекционный блок, при проходящем или отраженном освещении. С помощью системы призм и зеркал изображение передаётся на проекционный экран. Для определения координат точки на объекте измерений необходимо совместить неподвижное перекрестие на экране проектора с изображением необходимого элемента объекта, проецируемого на экран. Определение линейных и угловых размеров осуществляется на основе измеренных координат точек на элементах объекта с помощью измерительно-программных функций проектора.
Проекторы имеют консольную конструкцию, основными элементами которой являются основание, на регулируемых опорах, на которое установлены подвижный предметный столик с нижним осветителем, вертикальная колонна с оптической системой, проекционный экран и верхний осветитель.
Нижний осветитель применяется для измерений при проходящем свете, верхний осветитель применяется для измерений в отражённом свете. При одновременном включении осветителей проходящего и отражённого света на экран проецируется изображение поверхности объекта и его теневой контур.
Измерительный стол с предметным стеклом предназначен для установки измеряемого объекта и его перемещения с помощью микровинтов в продольном (ось X) и поперечном (ось Y) направлениях. Для настройки фокусировки стол имеет функцию вертикального перемещения (ось Z). В качестве отсчётной системы используются преобразователи линейных перемещений.
Проекторы оснащаются устройством цифровой индикации на поворотном экране. Измерения проводятся в ручном режиме.
К средствам измерений данного типа относятся проекторы измерительные профильные SUNPOC модификаций SUNPOC SP-3015B, SUNPOC SP-3020B, SUNPOC SP-3020, SUNPOC SP-14.1, SUNPOC SP-14.2, SUNPOC SP-14.3, SUNPOC SP-20.1, SUNPOC SP-20.2, SUNPOC SP-20.3, SUNPOC SP-21, SUNPOC SP-i6020V, SUNPOC SPH-4025, SUNPOC SP-25, SUNPOC SP-26, SUNPOC SPH-3020Z, SUNPOC SPH-6030, SUNPOC SPH-4030, которые отличаются диапазонами измерений линейных размеров, пределами допускаемой абсолютной погрешности измерений линейных размеров, дискретностью отсчета линейных измерений, габаритными размерами, диаметром экрана.
Пломбирование крепёжных винтов корпуса проекторов не предусмотрено, ограничение доступа к местам настройки (регулировки) обеспечено конструкцией корпуса.
Заводской номер проекторов в буквенно-цифровом формате указывается методом печати на маркировочной наклейке, расположенной на корпусе проектора.
Нанесение знака поверки на средство измерений не предусмотрено.

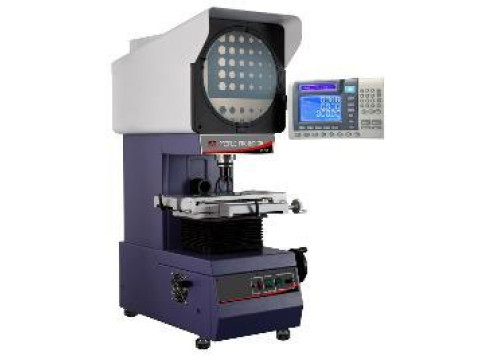

Общий вид проекторов измерительных профильных SUNPOC представлен на рисунках 1-11.
Общий вид маркировочной таблички представлен на рисунке 12.
Место расположения маркировочной таблички

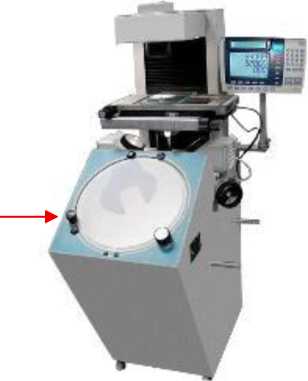

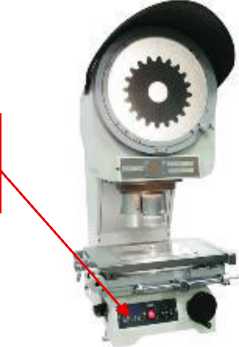

Рисунок 1 - Общий вид проекторов измерительных профильных SUNPOC, модификации SUNPOC SP-3020

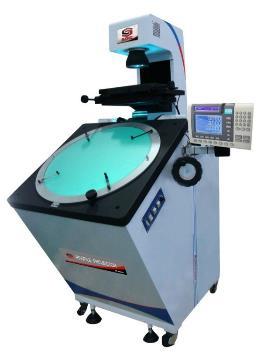

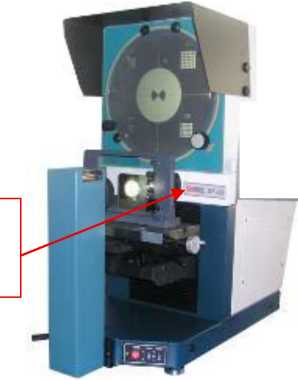

Рисунок 2 - Общий вид проекторов измерительных профильных SUNPOC, модификации SUNPOC SP-21
Место расположения маркировочной таблички

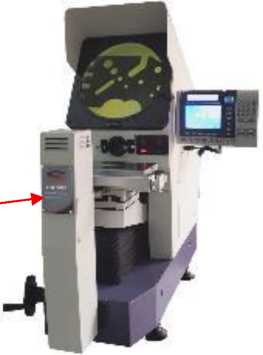

Рисунок 4 - Общий вид проекторов измерительных профильных SUNPOC, модификации SUNPOC SP-26

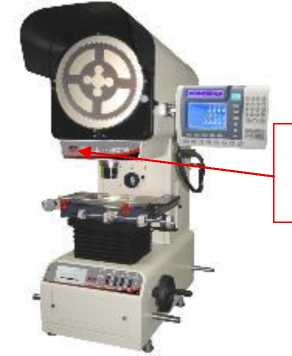

Рисунок 3 - Общий вид проекторов измерительных профильных SUNPOC, модификации SUNPOC SP-25
Место расположения маркировочной таблички

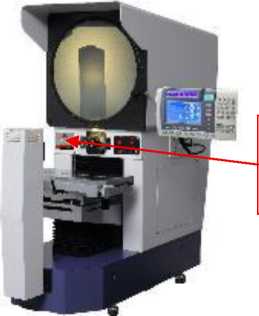

Рисунок 5 - Общий вид проекторов измерительных профильных SUNPOC, модификаций SUNPOC SP-3O15B, SUNPOC SP-3020B

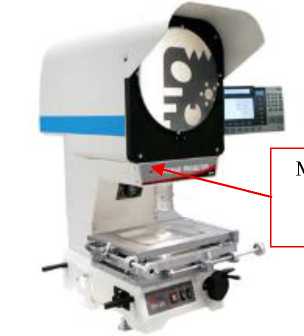

Рисунок 6 - Общий вид проекторов измерительных профильных SUNPOC, модификаций SUNPOC SP-14.1, SUNPOC SP-14.2, SUNPOC SP-14.3
Место расположения маркировочной таблички
Рисунок 7 - Общий вид проекторов измерительных профильных SUNPOC, модификаций SUNPOC SP-20.1, SUNPOC SP-20.2, SUNPOC SP-20.3
Рисунок 8 - Общий вид проекторов измерительных профильных SUNPOC, модификации SUNPOC SPH-3020Z
Рисунок 9 - Общий вид проекторов измерительных профильных SUNPOC, модификации SUNPOC SPH-4025
Место расположения маркировочной таблички
Рисунок 10 - Общий вид проекторов измерительных профильных SUNPOC, модификаций SUNPOC SPH-4030, SUNPOC SPH-6030
Место расположения маркировочной таблички
Место указания заводского номера
Рисунок 11 - Общий вид проекторов измерительных профильных SUNPOC, модификации SUNPOC SP-i6020V
Диаметр экрана

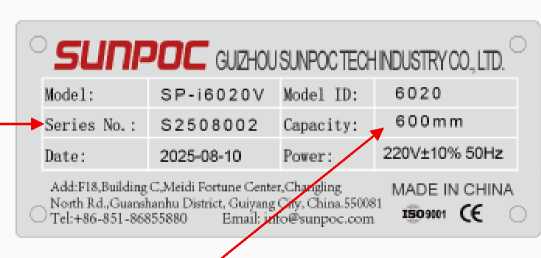

Рисунок 12 - Общий вид маркировочной таблички
Программное обеспечение
Для работы с проекторами используется метрологически значимое программное обеспечение (далее - ПО) «SP-CAT», устанавливаемое на локальном персональном компьютере для управления проектором, обработки и хранения результатов измерений.
Аппаратная и программная части, работая совместно, обеспечивают заявленные точности конечных результатов измерений.
Уровень защиты ПО - «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
SP-CAT |
|
Номер версии (идентификационный номер ПО) |
3.X |
|
Цифровой идентификатор ПО |
- |
|
* - X - изменяемая часть номера версии ПО | |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение | |||||||||
|
Модификации |
SUNPOC SP-3015B |
SUNPOC SP-3020B, SUNPOC SP-21 |
SUNPOC SP-i6020V |
SUNPOC SP-25 |
SUNPOC SPH-4025 |
SUNPOC SPH-3020Z, SUNPOC SP-3020 |
SUNPOC SPH-6030, SUNPOC SPH-4030 |
SUNPOC SP-14.1, SUNPOC SP-20.1 |
SUNPOC SP-14.2, SUNPOC SP-20.2 |
SUNPOC SP-14.3, SUNPOC SP-20.3, SUNPOC SP-26 |
|
Диапазон измерений линейных размеров, мм: - по оси X - по оси Y |
от 0 до 150 от 0 до 50 |
от 0 до 200 от 0 до 100 |
от 0 до 200 от 0 до 100 |
от 0 до 250 от 0 до 150 |
от 0 до 250 от 0 до 150 |
от 0 до 200 от 0 до 100 |
от 0 до 300 от 0 до 150 |
от 0 до 150 от 0 до 100 |
от 0 до 200 от 0 до 150 |
от 0 до 250 от 0 до 150 |
|
Пределы допускаемой абсолютной погрешности измерений линейных размеров по оси X, Y, мкм |
±(4+L/25) |
±(3+L/75) |
±(2,5+L/75) |
±(3+L/200) |
±(3+L/25) |
±(3+L/200) |
±(3+L/200) |
±(3+L/75) | ||
|
Диапазон измерений угла поворота экрана, градус1) |
от 0 до 360 | |||||||||
|
Пределы допускаемой абсолютной погрешности измерений угла поворота экрана, минута |
±1 | |||||||||
|
1) Здесь и далее по тексту: градус, минута - единица измерений плоского угла. Примечание: L - измеряемая длина, мм | ||||||||||
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение | ||||||
|
Модификации |
SUNPOC SP-3015B |
SUNPOC SP-3020B |
SUNPOC SP-14.1, SUNPOC SP-20.1 |
SUNPOC SP-14.2, SUNPOC SP-20.2 |
SUNPOC SP-14.3, SUNPOC SP-20.3 |
SUNPOC SP-21 |
SUNPOC SP-3020 |
|
Габаритные размеры (ШиринахДлина*Высота), мм, не более |
480x780x1150 |
410x650x1100 |
854x480x1401 |
780x780x1100 | |||
|
Габаритные размеры рабочего стола (ШиринахДлина), мм, не более: - металлический - стеклянный |
340x152 190x74 |
400x225 210x112 |
- 350x240 |
- 400x280 |
- 450x285 |
- 380x230 |
404x228 260x160 |
|
Диаметр экрана, мм |
300 |
350 |
300 | ||||
|
Масса, кг, не более |
180 |
200 |
220 |
200 |
190 | ||
|
Дискретность отчёта линейных измерений, мкм |
1 | ||||||
|
Дискретность отсчета угла поворота экрана, градус |
0,01 | ||||||
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц - ток потребления, А - потребляемая мощность, Вт, не более |
220±10% 50 10 400 | ||||||
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более - атмосферное давление, кПа |
от +15 до +35 70 от 90 до 105 | ||||||
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение | ||||||
|
Модификации |
SUNPOC SP-i6020V |
SUNPOC SPH-4025 |
SUNPOC SP-25 |
SUNPOC SP-26 |
SUNPOC SPH-3020Z |
SUNPOC SPH-6030 |
SUNPOC SPH-4030 |
|
Габаритные размеры (ШиринахДлина*Высота), мм, не более |
1200x1140x1940 |
646x1215x1210 |
687x443x942 |
646x1215x1210 |
760x1600x1400 | ||
|
Габаритные размеры рабочего стола (ШиринахДлина), мм, не более: - металлический - стеклянный |
404x265 270x170 |
- 450x200 |
- 450x200 |
450x200 |
408x126 |
- 450x200 |
- 408x126 |
|
Диаметр экрана, мм |
600 |
400 |
400 |
400 |
300 |
600 |
400 |
|
Масса, кг, не более |
619 |
477 |
505 |
200 |
320 |
430 |
320 |
|
Дискретность отчёта линейных измерений, мкм |
0,5 |
1 |
0,5 | ||||
|
Дискретность отсчета угла поворота экрана, градус1) |
0,01 | ||||||
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц - ток потребления, А - потребляемая мощность, Вт, не более |
220±10% 50 10 400 | ||||||
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более - атмосферное давление, кПа |
от +15 до +35 70 от 90 до 105 | ||||||
Таблица 5 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч |
100000 |
|
Средний срок службы, лет |
10 |
Знак утверждения типа
наносится типографским способом на титульный лист руководства по эксплуатации.
Комплектность
Таблица 6 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Проектор измерительный профильный |
SUNPOC |
1 шт. |
|
Объектив 10Х |
- |
1 шт. |
|
Запасной предохранитель |
- |
5 шт. |
|
Лампа 24 В/150 Вт |
- |
2 шт. |
|
Зажим для диаграммы |
- |
4 шт. |
|
Цифровой индикатор |
DS-600 |
1 комплект |
|
Кабель питания |
- |
1 шт. |
|
Объектив 20X, 50X, 100X |
- |
По заказу |
|
Поворотный стол |
- |
По заказу |
|
Диаграмма |
R |
По заказу |
|
Цифровая индикация |
DP300 |
По заказу |
|
Программное обеспечение |
SP-CAT |
По заказу |
|
Мини-принтер |
- |
По заказу |
|
Стеклянная линейка |
- |
По заказу |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Методика поверки |
- |
По заказу |
Сведения о методах измерений
приведены в разделе 3.10 «Способ измерения» Проекторы измерительные профильные, обозначение SUNPOC, изготавливаемые в следующих модификациях: SUNPOC SP-3015B, SUNPOC SP-3020B, SUNPOC SP-3020, SUNPOC SP-14.1, SUNPOC SP-14.2, SUNPOC SP-14.3, SUNPOC SP-20.1, SUNPOC SP-20.2, SUNPOC SP-20.3, SUNPOC SP-21, SUNPOC SP-i6020V, SUNPOC SPH-4025, SUNPOC SP-25, SUNPOC SP-26, SUNPOC SPH-3020Z, SUNPOC SPH-6030, SUNPOC SPH-4030. Руководство по эксплуатации».
Нормативные документы
Государственная поверочная схема для средств измерений длины в диапазоне от 1-10’9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840
Государственная поверочная схема для средств измерений плоского угла, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 26 ноября 2018 г. № 2482
«Проекторы измерительные профильные, обозначение SUNPOC, изготавливаемые в следующих модификациях: SUNPOC SP-3015B, SUNPOC SP-3020B, SUNPOC SP-3020, SUNPOC SP-14.1, SUNPOC SP-14.2, SUNPOC SP-14.3, SUNPOC SP-20.1, SUNPOC SP-20.2, SUNPOC SP-20.3, SUNPOC SP-21, SUNPOC SP-i6020V, SUNPOC SPH-4025, SUNPOC SP-25,
SUNPOC SP-26, SUNPOC SPH-3020Z, SUNPOC SPH-6030, SUNPOC SPH-4030. Стандарт предприятия»
