Резервуар стальной горизонтальный цилиндрический РГС-10
| Номер в ГРСИ РФ: | 97744-26 |
|---|---|
| Категория: | Резервуары |
| Производитель / заявитель: | ООО "Анжерская нефтегазовая компания", г.Анжеро-Судженск |
|
97744-26: Описание типа
2026-97744-26.pdf
|
Скачать | 158 КБ |
Резервуар стальной горизонтальный цилиндрический РГС-10 (далее - резервуар) предназначен для измерений объема нефти (нефтепродукта), а также для её приема, хранения и отпуска.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97744-26 | ||||||
| Наименование | Резервуар стальной горизонтальный цилиндрический | ||||||
| Модель | РГС-10 | ||||||
| Приказы |
№269 от
17.02.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | 38156ba7-26a9-90db-8779-1cc5ed452079 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
ООО «АНГК», РОССИЯ, 652104, Кемеровская область – Кузбасс, г. Анжеро–Судженск, п/р район промплощадки Яйского НПЗ
Поверка
| Методика поверки / информация о поверке |
ГОСТ 8.346-2000 Государственная система обеспечения единства измерений. Резервуары стальные горизонтальные цилиндрические. Методика поверки
(с 17.02.2026)
|
| Межповерочный интервал / Периодичность поверки |
5 лет
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97744-26: Описание типа
2026-97744-26.pdf
|
Скачать | 158 КБ |
Описание типа
Назначение
Резервуар стальной горизонтальный цилиндрический РГС-10 (далее - резервуар) предназначен для измерений объема нефти (нефтепродукта), а также для её приема, хранения и отпуска.
Описание
Принцип действия резервуара основан на заполнении его нефтью (нефтепродуктом) до определенного уровня, соответствующего объему нефти согласно градуировочной таблице резервуара.
Резервуар представляет собой закрытый горизонтальный цилиндрический сосуд с усечено-коническими днищами, оснащенный люками и приемо-раздаточными устройствами. Заполнение и опорожнение резервуара осуществляется через приемо-раздаточные устройства. Резервуар оборудован съемным козырьком над насосным агрегатом для защиты его от атмосферных осадков. Расположение резервуара подземное.
Резервуар с заводским № ЕП-1 расположен на территории ООО «АНГК», Россия, Кемеровская область - Кузбасс, г. Анжеро -Судженск, п/р район промплощадки Яйского НПЗ.
Общий вид резервуара на месте эксплуатации представлен на рисунке 1. Эскиз резервуара на рисунке 2.

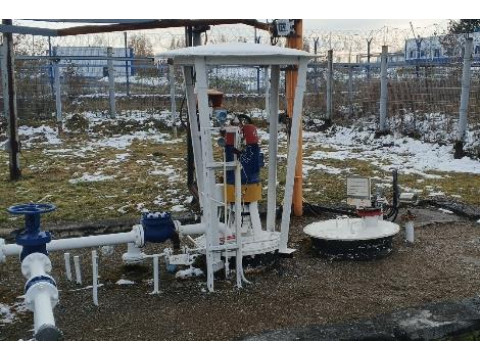

Рисунок 1 - Резервуар на месте эксплуатации
Рисунок 2 - Эскиз резервуара
Заводской номер в виде буквенно-цифрового обозначения нанесен методом лазерной гравировки или фотохимическим способом на маркировочную табличку вблизи люка резервуара и печатным способом в паспорт на резервуар.
Нанесение знака поверки на средство измерений не предусмотрено. Знак поверки наносится на свидетельство о поверке (при наличии), в градуировочную таблицу.
Пломбирование резервуара не предусмотрено.
Маркировочная табличка резервуара содержит следующую информацию:
- наименование предприятия-изготовителя;
- условное обозначение резервуара;
- номинальная вместимость;
- заводской номер;
- год изготовления.
Технические характеристики
|
Таблица 1 - Метрологические характеристики | |
|
Наименование характеристики |
Значение |
|
Номинальная вместимость, м3 |
10 |
|
Пределы допускаемой относительной погрешности определения вместимости, % (объемный метод) |
±0,25 |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - рабочая температура среды, °С - атмосферное давление, кПа |
от -50 до +50 от 84,0 до 106,7 |
|
Таблица 3 - Показатели надёжности | |
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
30 |
Знак утверждения типа
наносится на титульный лист паспорта типографским способом.
Комплектность
|
Таблица 4 - Комплектность средства измерений | ||
|
Наименование |
Обозначение |
Количество |
|
Резервуар стальной горизонтальный цилиндрический |
РГС-10 |
1 шт. |
|
Паспорт |
- |
1 экз. |
Сведения о методах измерений
приведены в разделе 3 «Измерение объема жидкости в резервуаре» паспорта.
Нормативные документы
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях массового и объемного расходов жидкости»
