Спектрометры атомно-эмиссионные SOOHOW
| Номер в ГРСИ РФ: | 97745-26 |
|---|---|
| Категория: | Спектрометры |
| Производитель / заявитель: | Фирма "Kunshan Instrument General Factory", Китай |
Спектрометры атомно-эмиссионные SOOHOW (далее - спектрометры) предназначены для измерений массовой доли элементов в жидких веществах и материалах.
Информация по Госреестру
| Основные данные | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97745-26 | ||||||||||||
| Действует | по 17.02.2031 | ||||||||||||
| Наименование | Спектрометры атомно-эмиссионные | ||||||||||||
| Модель | SOOHOW | ||||||||||||
| Модификации |
OIL8000 OIL8000H PO100 |
||||||||||||
| Приказы |
№269 от
17.02.2026
— Об утверждении типов средств измерений
|
||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||
| Характер производства | Серийное | ||||||||||||
| Идентификатор записи ФИФ ОЕИ | 68964aea-4708-b4d9-22cb-5363a02f392f | ||||||||||||
| Испытания |
|
||||||||||||
Производитель / Заявитель
KUNSHAN SOOHOW INSTRUMENT Co., Ltd, КИТАЙ, № 419, Zhongjie Street, Shipu, Qiandeng City, KunshanCity, SuzhouCity, Jiangsu Province
Поверка
| Методика поверки / информация о поверке |
МП 92-223-2025 Государственная система обеспечения единства измерений. Спектрометры атомно-эмиссионные SOOHOW. Методика поверки
(с 17.02.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97745-26: Описание типа
2026-97745-26.pdf
|
Скачать | 144.6 КБ | |
|
97745-26: Методика поверки
МП 92-223-2025
2026-mp97745-26.pdf
|
Скачать | 3.2 MБ |
Описание типа
Назначение
Спектрометры атомно-эмиссионные SOOHOW (далее - спектрометры) предназначены для измерений массовой доли элементов в жидких веществах и материалах.
Описание
Принцип действия спектрометров основан на измерении интенсивностей излучения атомов химических элементов. Для возбуждения эмиссионного излучения анализируемых элементов в пробе используется электрическая дуга, получаемая с помощью электрического разряда между стержневым и дисковым электродами. Эмиссионное излучение атомов элементов регистрируется оптической системой спектрометра, далее формируется эмиссионный спектр. Значения массовой доли элементов рассчитывает программное обеспечение (далее - ПО) спектрометра по калибровочным зависимостям интенсивности излучения от содержания элементов.
Конструктивно спектрометры состоят из системы возбуждения, оптической системы и системы считывания.
Функция системы возбуждения заключается в возбуждении эмиссионного излучения анализируемых элементов в пробе и включает в себя:
- стержневой и дисковый электроды, изготовленные из графита высокой чистоты;
- источник возбуждения, создающий высокую температуру с помощью высоковольтного разряда для испарения и распыления пробы и возбуждения эмиссионного излучения анализируемых элементов.
Оптическая система используется для разложения эмиссионного излучения на спектр. В состав оптической системы входят: щель падения, коллимирующий элемент, рассеивающий элемент (решетка), фокусирующий элемент, 12 детекторов.
Система считывания отвечает за преобразование оптических сигналов, принимаемых детектором, в электрические сигналы, а также за обработку и анализ данных, отображение результатов измерений.
Спектрометры выпускаются в трех модификациях - OIL8000, OIL8000H, PO100, которые отличаются техническими характеристиками, конструктивными исполнениями и комплектацией.
Конструктивные отличия модификаций спектрометров приведены в таблице 1.
Таблица 1 - Особенности модификаций спектрометров
|
Модификация |
OIL8000 |
OIL8000H |
PO100 |
|
Количество детекторов |
12 | ||
|
Оптическое фокусное расстояние, мм |
500 | ||
|
Устройство для заточки электродов |
Внешнее |
Встроенное | |
|
Сканер образцов |
Внешний |
Встроенный | |
|
Оснащение персональным компьютером (ПК) |
Внешний ПК и принтер |
Встроенный ПК | |
|
Количество анализируемых элементов1) |
24 или 32 | ||
|
1) Спектрометр предназначен для измерений массовой доли 24 элементов (Al, B, Ca, Cu, Pb, Mn, Ni, Si, Na, Ti, Zn, Li, Ba, Cd, Cr, Fe, Mg, Mo, P, Ag, Sn, V, K, Sb) и может быть оснащен функцией измерения массовой доли дополнительных элементов (As, In, Co, Ce, Bi, Zr, W, Sr) по заявке потребителя. | |||
Управление осуществляется от ПК с помощью установленного на нем ПО winOil. Общий вид спектрометров в каждой модификации представлен на рисунках 1 - 3.

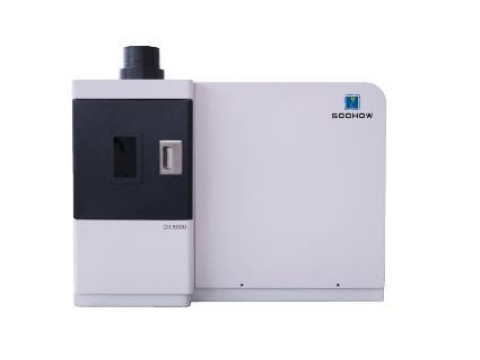

Рисунок 1 - Модификация OIL8000

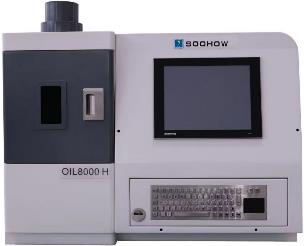

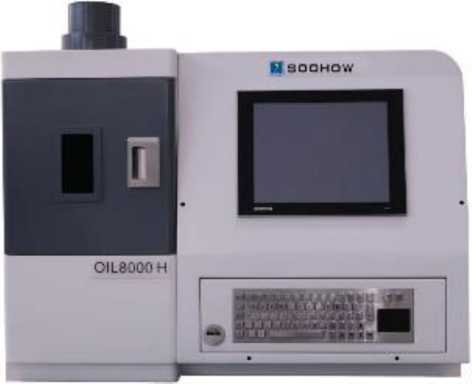

Рисунок 2 - Модификация OIL8000H

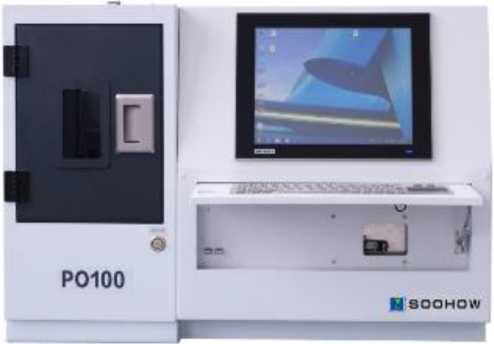

Рисунок 3 - Модификация PO100
Корпус спектрометров изготавливается из алюминиевого сплава с лакокрасочным покрытием.
Пломбирование спектрометров не предусмотрено.
Заводской номер (цифровое обозначение, однозначно идентифицирующее каждый экземпляр средств измерений) указывается на маркировочной табличке, расположенной на боковой стенке корпуса. Заводской номер наносится на маркировочную табличку методом лазерной печати. Место нанесения заводского номера приведено на рисунке 4.
Нанесение знака поверки на спектрометры не предусмотрено.

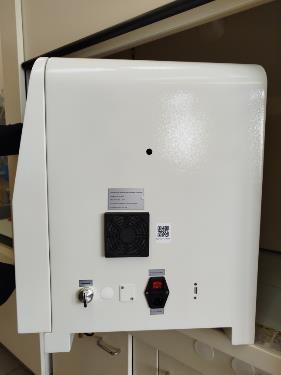

Место нанесения заводского номера
Рисунок 4 - Место нанесения заводского номера
Программное обеспечение
Спектрометры оснащены внешним ПО, предназначенным для управления работой спектрометра и процессом измерений. ПО осуществляет функции сбора, передачи, обработки, хранения, представления измерительной информации и автоматизацию процессов измерений.
Влияние ПО учтено при нормировании метрологических характеристик спектрометров.
Идентификационные данные ПО средства измерений приведены в таблице 2.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Таблица 2 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
winOil |
|
Номер версии (идентификационный номер) ПО |
V1.X - X.X.X.X1) |
|
Цифровой идентификатор ПО |
- |
|
1) «Х» может принимать значения от 0 до 999. «Х» не относится к метрологически значимой части ПО. | |
Технические характеристики
Метрологические характеристики приведены в таблице 3.
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Предел допускаемого значения относительного среднего квадратического отклонения выходного сигнала1), % Na |
5 |
|
Zn |
5 |
|
Pb |
5 |
|
Чувствительность2), у.е./млн-1, не менее Na |
7,0-104 |
|
Zn |
1,0-104 |
|
Pb |
1,0-103 |
|
Предел обнаружения, млн-1, не более Na |
1,0 |
|
Zn |
1,0 |
|
Pb |
5,0 |
|
1) Значение нормировано для элементов Na и Pb с массовой долей 50 млн-1, | |
|
для элемента Zn с массовой долей 50 и 2500 млн-1. 2) Значение нормировано для элементов Na, Pb, Zn с массовой долей 50 млн-1. | |
Основные технические характеристики приведены в таблице 4.
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение для модификации | ||
|
OIL8000 |
OIL8000H |
PO100 | |
|
Спектральный диапазон, нм |
от 190 до 800 | ||
|
Диапазон показаний массовой доли _______ _ -1. элементов, млн 1: - Fe, Al, Cu, Cr, Ag, Mo, Ni, Ti, Pb, Si, V, Cd, Sn, B, Na, Mn, Sb, Li, K, As, In, Co, Ce, Bi, Zr, W, Sr - Mg, Zn, Ba, P, Ca |
от 0 до 1000 от 0 до 5000 | ||
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц |
220±22 50±1 | ||
|
Наименование характеристики |
Значение для модификации | ||
|
OIL8000 |
OIL8000H |
PO100 | |
|
Габаритные размеры (длина^ширинахвысота), мм, не более |
815x500x670 |
815x480x670 |
770x480x660 |
|
Масса, кг, не более |
95 |
97 |
78 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, %, не более |
от +10 до +35 80 | ||
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность
аблица 5 - Комплектность средства измерений
|
Наименование изделия |
Обозначение |
Количество |
|
Спектрометр атомно-эмиссионный SOOHOW |
- |
1 шт. |
|
Устройство для шлифовки электродов* |
- |
1 шт. |
|
Сканер образцов** |
- |
1 шт. |
|
Программное обеспечение winOil |
- |
1 шт. на USB-носителе |
|
Спектрометры атомно-эмиссионные SOOHOW. Руководство по эксплуатации |
- |
1 экз. на бумажном или электронном носителе |
|
Методика поверки |
- |
1 экз. |
|
* Поставляется в комплекте с модификациями OIL8000, OIL8000H. Модификация РО100 оснащена встроенным устройством для заточки электродов. * * Поставляется по отдельному заказу в комплекте с модификациями OIL8000, OIL8000H. Модификация РО100 оснащена встроенным сканером образцов. | ||
Сведения о методах измерений
приведены в разделе 3.4 «Тестирование образцов» документа «Спектрометры атомноэмиссионные SOOHOW. Руководство по эксплуатации».
При использовании в сфере государственного регулирования обеспечения единства измерений спектрометры применяются в соответствии с аттестованными в установленном порядке методиками (методами) измерений.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии № 148 от 19.02.2021 «Об утверждении государственной поверочной схемы для средств измерений содержания неорганических компонентов в жидких и твердых веществах и материалах»
Приказ Федерального агентства по техническому регулированию и метрологии № 761 от 17.05.2021 «О внесении изменений в приложение А к Государственной поверочной схеме для средств измерений содержания неорганических компонентов в жидких и твердых веществах и материалах, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 19 февраля 2021 г. № 148»
