Станции сейсмические Апатит-В
| Номер в ГРСИ РФ: | 97751-26 |
|---|---|
| Производитель / заявитель: | ООО "ДизайнСистемы", г.Обнинск |
Станции сейсмические Апатит-В (далее - станции) предназначены для непрерывных измерений амплитуды скорости сейсмических колебаний земной поверхности.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97751-26 | |||||||||
| Действует | по 17.02.2031 | |||||||||
| Наименование | Станции сейсмические | |||||||||
| Модель | Апатит-В | |||||||||
| Модификации |
Апатит-В-1018 Апатит-В-1036 |
|||||||||
| Приказы |
№269 от
17.02.2026
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | 215e8f83-1880-6b1b-dc35-b42fa3b7cb62 | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
ООО «ДСис», РОССИЯ, 249034, Калужская область, г. Обнинск, пр-кт Ленина, д.183, помещ. 11
Поверка
| Методика поверки / информация о поверке |
МП 253-024-2025 Государственная система обеспечения единства измерений. Станции сейсмические Апатит-В. Методика поверки
(с 17.02.2026)
|
| Межповерочный интервал / Периодичность поверки |
3 года
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97751-26: Описание типа
2026-97751-26.pdf
|
Скачать | 205.4 КБ | |
|
97751-26: Методика поверки
МП 253-024-2025
2026-mp97751-26.pdf
|
Скачать | 205.4 КБ |
Описание типа
Назначение
Станции сейсмические Апатит-В (далее - станции) предназначены для непрерывных измерений амплитуды скорости сейсмических колебаний земной поверхности.
Описание
Принцип действия станции основан на преобразовании внешних колебаний и наклонов основания (грунта, фундамента) в месте установки прибора, в электрический сигнал, амплитуда и частота которого пропорциональны внешнему воздействию.
Конструктивно станция представляет собой герметичный корпус из алюминиевого сплава, в котором установлены три однокомпонентных сейсмоприемника и регистратор Апатит. Сейсмоприемники установлены так, что их оси чувствительности ортогональны друг к другу, что позволяет одновременно регистрировать три компоненты колебаний.
Встроенный регистратор Апатит преобразует выходные напряжения с выходов сейсмоприемников в цифровые коды, которые автоматически записываются на встроенную флэш-карту в формате miniSEED.
Станция выпускается в двух исполнениях: Апатит-В-1018 и Апатит-В-1036, которые отличаются напряжением электропитания.
Для защиты от несанкционированного доступа выполнено опломбирование корпуса станции при помощи наклейки, закреплённой на линии разъёма корпуса.
Общий вид станции и схема пломбировки от несанкционированного доступа представлены на рисунке 1.
Место нанесения заводского номера представлено на рисунке 2.
Нанесение знака поверки не предусмотрено.
Заводской номер станции в цифровом формате наносится методом лазерной гравировки на шильдик, расположенный на крышке корпуса станции (рисунок 2) и типографским способом на титульный лист паспорта.

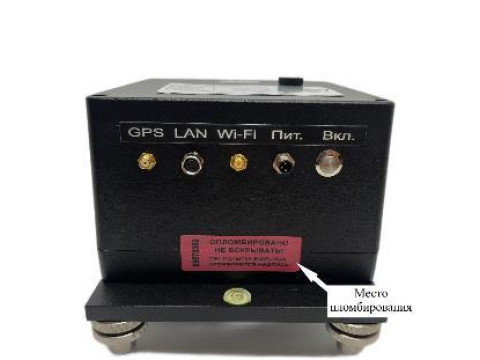

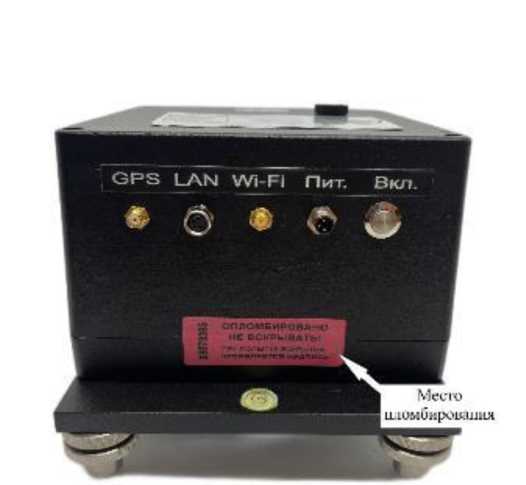

Рисунок 1 - Общий вид станции сейсмической Апатит-В и схема пломбировки от несанкционированного доступа

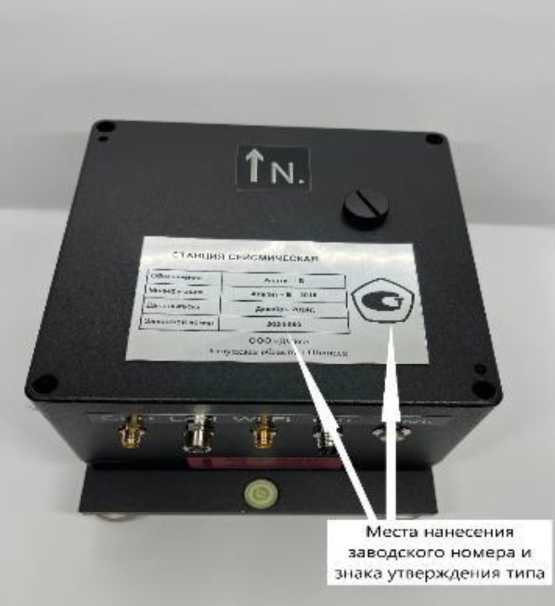

Рисунок 2 - Общий вид шильдика с указанием мест нанесения заводского номера и знака утверждения типа
Программное обеспечение
В станциях используется встроенное программное обеспечение (далее по тексту - ПО). Встроенное ПО предназначено для измерений, отображения и хранения результатов измерений. ПО устанавливается на предприятии-изготовителе в процессе изготовления и изменению не подлежит.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Влияние ПО на метрологические характеристики учтено при нормировании метрологических характеристик. ПО является полностью метрологически значимым.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные признаки |
Значение |
|
Встроенное ПО | |
|
Идентификационное наименование ПО |
sentinel_mipsel |
|
Номер версии (идентификационный номер) ПО |
3.13c |
|
Цифровой идентификатор ПО (контрольная сумма) |
d5738df52fcfdcba34ce5cd3fbcb245a |
|
Алгоритм вычисления идентификатора ПО |
MD5 |
Технические характеристики
Метрологические и технические характеристики станции приведены в таблицах 2, 3, 4.
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Рабочий частотный диапазон, Г ц |
от 0,03 до 100 |
|
Максимальное значение амплитуды скорости, м/с, не менее |
0,01 |
|
Пределы допускаемой относительной погрешности измерений скорости, % |
± 5 |
|
Номинальное значение коэффициента преобразования на частоте 5 Гц |
1 |
|
Отклонение значения коэффициента преобразования от номинального значения, % |
±5 |
|
Неравномерность амплитудно-частотной характеристики (АЧХ) в рабочем диапазоне частот, дБ, не более |
3 |
|
Динамический диапазон, дБ, не менее |
132 |
|
Относительный коэффициент поперечной чувствительности, %, не более |
0,1 |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электропитания - напряжение источника постоянного тока, В - Апатит-В-1018 |
от 10 до 18 |
|
- Апатит-В-1036 |
от 10 до 36 |
|
Потребляемая мощность, В^А, не более |
10 |
|
Количество измерительных каналов |
3 |
|
Габаритные размеры, мм, не более - длина |
160 |
|
- ширина |
160 |
|
-высота |
110 |
|
Масса, кг, не более |
3,0 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от - 20 до + 65 |
|
- максимальная относительная влажность при температуре окружающего воздуха 25 °С, %, не более |
98 |
Таблица 4 - Показатели надёжности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
10 |
|
Средняя наработка до отказа, ч, не менее |
45000 |
Знак утверждения типа
наносится методом лазерной гравировки на шильдик, расположенный на крышке корпуса станции, на титульный лист паспорта и титульный лист руководства по эксплуатации типографским способом.
Комплектность
Комплектность средства измерений представлена в таблице 5.
аблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Станция сейсмическая |
Апатит-В |
1 шт. |
|
Комплект кабелей и принадлежностей |
1 шт. | |
|
Руководство по эксплуатации |
ДС.431410.811 РЭ |
1 экз. |
|
Паспорт |
ДС.431410.811 ПС |
1 экз. |
Сведения о методах измерений
приведены в документе ДС.431410.811 РЭ «Станция сейсмическая Апатит-В. Руководство по эксплуатации.», раздел 2. «Использование по назначению».
Нормативные документы
ГОСТ Р 8.852-2013 «ГСИ. Государственная поверочная схема для средств измерений единиц длины, скорости, ускорения и плоского угла для сейсмометрии»
ДС.431410.811 ТУ «Станции сейсмические Апатит-В. Технические условия»
