Система измерений количества и показателей качества нефти № 443 ПСУ «Ухта»
| Номер в ГРСИ РФ: | 97758-26 |
|---|---|
| Производитель / заявитель: | ИЦ АСУТП АО "Транснефть - Север", г.Ухта |
Система измерений количества и показателей качества нефти № 443 ПСУ «Ухта» (далее - СИКН) предназначена для автоматизированных измерений массы и показателей качества нефти.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97758-26 | ||||||
| Наименование | Система измерений количества и показателей качества нефти № 443 ПСУ «Ухта» | ||||||
| Приказы |
№271 от
17.02.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | f2efef2c-1754-f99f-4bcc-ce15d5e57586 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
АО «Транснефть – Север», РОССИЯ, 169300, Республика Коми, г. Ухта, проспект А.И. Зерюнова, д. 2/1
Поверка
| Методика поверки / информация о поверке |
МП-0094- ТАМ-2025 Государственная система обеспечения единства измерений. Система измерений количества и показателей качества нефти № 443 ПСУ «Ухта» . Методика поверки
(с 17.02.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97758-26: Описание типа
2026-97758-26.pdf
|
Скачать | 244.1 КБ | |
|
97758-26: Методика поверки
МП-0094- ТАМ-2025
2026-mp97758-26.pdf
|
Скачать | 2.7 MБ |
Описание типа
Назначение
Система измерений количества и показателей качества нефти № 443 ПСУ «Ухта» (далее - СИКН) предназначена для автоматизированных измерений массы и показателей качества нефти.
Описание
Принцип действия СИКН основан на использовании косвенного метода динамических измерений массы брутто нефти по результатам измерений:
- объёма нефти с помощью преобразователей расхода, давления и температуры;
- плотности нефти с помощью поточных преобразователей плотности, давления и температуры или в лаборатории.
СИКН, заводской № 1, представляет собой единичный экземпляр измерительной системы, спроектированной для конкретного объекта и состоящей из блока измерительных линий (БИЛ), блока измерений показателей качества нефти (далее по тексту - БИК), блока трубопоршневой поверочной установки, системы сбора и обработки информации. БИЛ состоит из двух рабочих измерительных линий (далее - ИЛ) и одной контрольно-резервной ИЛ.

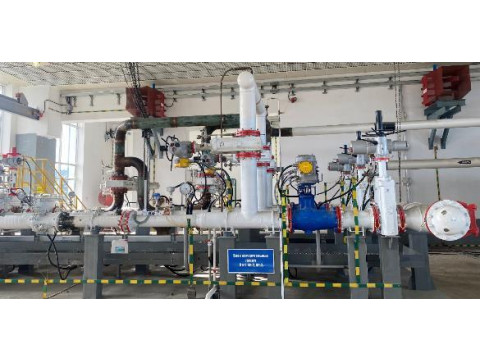

Общий вид СИКН представлен на рисунке 1.
Рисунок 1 - Общий вид СИКН
В состав СИКН входят средства измерений, приведенные в таблице 1.
Таблица 1 - Перечень средств измерений
|
Наименование средства измерений |
Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее - ФИФОЕИ) |
|
Преобразователи расхода турбинные НТМ, модели НТМ06 |
79393-20 |
|
Преобразователи расхода турбинные НТМ, модели НТМ06 |
56812-14 |
|
Термопреобразователи прецизионные ПТ 0304-ВТ |
77963-20 |
|
Термопреобразователи сопротивления платиновые 65 |
22257-01 |
|
Преобразователи измерительные к датчикам температуры 644 |
14683-00 |
|
Датчики давления Агат-100МТ |
74779-19 |
|
Преобразователи давления измерительные 3051 |
14061-99 |
|
Преобразователь давления измерительный АИР-20/М2 |
63044-16 |
|
Денсиметры SARASOTA модификации FD960 |
19879-00 |
|
Преобразователи плотности жидкости «ТН-Плотномер-25-6,3» |
77871-20 |
|
Влагомеры нефти поточные УДВН-1пм |
14557-10 |
|
Влагомеры нефти микроволновые МВН-1 |
63973-16 |
|
Преобразователи плотности и вязкости поточные ППВ-6,3.У1-Вн |
75029-19 |
|
Комплексы измерительно-вычислительные ТН-01 (далее - ИВК) |
67527-17 |
В состав СИКН входят показывающие средства измерений давления и температуры нефти утвержденных типов. В БИК установлен преобразователь расхода для контроля выполнения условий изокинетичности пробоотбора. В составе СИКН дополнительно сформированы вспомогательные измерительные каналы (далее - ИК) плотности.
СИКН обеспечивает выполнение следующих функций:
- автоматическое вычисление массы брутто нефти;
- автоматизированное вычисление массы нетто нефти;
- автоматическое измерение показателей качества нефти;
- автоматическое измерение температуры и давления нефти;
- вычисление массы нетто нефти с использованием результатов измерений, полученных в испытательной лаборатории, содержания воды, хлористых солей и механических примесей в нефти;
- поверку и контроль метрологических характеристик преобразователей расхода по двунаправленной трубопоршневой поверочной установке для жидкостей фирмы «Daniel» Ду 16" (регистрационный номер в ФИФОЕИ 20054-00) или по передвижной поверочной установке;
- контроль метрологических характеристик рабочих преобразователей расхода по контрольно-резервному преобразователю расхода;
- регистрацию и хранение результатов измерений, формирование интервальных отчётов, протоколов, актов приема-сдачи нефти, паспортов качества нефти;
- защиту информации от несанкционированного доступа.
Пломбирование СИКН не предусмотрено.
Заводской номер СИКН нанесен типографским способом на информационную табличку, представленную на рисунке 2, закрепленную на выходном коллекторе БИЛ СИКН. Формат нанесения заводского номера - цифровой. Нанесение знака поверки на СИКН не предусмотрено.
Система измерений количества и показателей качества нефти № 443 ПСУ «Ухта» зав. № 1
Рисунок 2 - Информационная табличка СИКН
Программное обеспечение
СИКН имеет программное обеспечение (далее - ПО), реализованное в ИВК и автоматизированном рабочем месте (АРМ) оператора.
ПО АРМ оператора не содержит метрологически значимой части.
Защита ПО от непреднамеренных и преднамеренных изменений, обеспечение его соответствия утвержденному типу осуществляется наличием ограничения доступа, установкой логинов и паролей разного уровня доступа, ведения доступного только для чтения журнала событий. Доступ к ПО для пользователя закрыт. Конструкция системы исключает возможность несанкционированного влияния на ПО системы и измерительную информацию.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 2 - Идентификационные данные ПО СИКН
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
AnalogConverter. app |
|
Номер версии (идентификационный номер) ПО |
1.2.14.1 |
|
Цифровой идентификатор ПО |
9319307D |
|
Идентификационное наименование ПО |
SIKNCalc.app |
|
Номер версии (идентификационный номер) ПО |
1.7.14.3 |
|
Цифровой идентификатор ПО |
17D43552 |
|
Идентификационное наименование ПО |
Sarasota.app |
|
Номер версии (идентификационный номер) ПО |
1.1.14.18 |
|
Цифровой идентификатор ПО |
5FD2677A |
|
Идентификационное наименование ПО |
MI3265.app |
|
Номер версии (идентификационный номер) ПО |
1.6.14.3 |
|
Цифровой идентификатор ПО |
4EF156E4 |
|
Идентификационное наименование ПО |
PP_78xx.app |
|
Номер версии (идентификационный номер) ПО |
1.1.14.20 |
|
Цифровой идентификатор ПО |
CB6B884C |
Продолжение таблицы 2
|
Идентификационное наименование ПО |
MI1974.app |
|
Номер версии (идентификационный номер) ПО |
1.6.14.11 |
|
Цифровой идентификатор ПО |
116E8FC5 |
|
Идентификационное наименование ПО |
MI3233.app |
|
Номер версии (идентификационный номер) ПО |
1.1.14.28 |
|
Цифровой идентификатор ПО |
3836BADF |
|
Идентификационное наименование ПО |
MI3266.app |
|
Номер версии (идентификационный номер) ПО |
1.6.14.6 |
|
Цифровой идентификатор ПО |
4D07BD66 |
|
Идентификационное наименование ПО |
MI3267.app |
|
Номер версии (идентификационный номер) ПО |
1.6.14.5 |
|
Цифровой идентификатор ПО |
D19D9225 |
|
Идентификационное наименование ПО |
MI3287.app |
|
Номер версии (идентификационный номер) ПО |
1.6.14.4 |
|
Цифровой идентификатор ПО |
3A4CE55B |
|
Идентификационное наименование ПО |
MI3312.app |
|
Номер версии (идентификационный номер) ПО |
1.1.14.30 |
|
Цифровой идентификатор ПО |
E56EAB1E |
|
Идентификационное наименование ПО |
MI3380.app |
|
Номер версии (идентификационный номер) ПО |
1.6.14.12 |
|
Цифровой идентификатор ПО |
23F21EA1 |
|
Идентификационное наименование ПО |
KMH_PP.app |
|
Номер версии (идентификационный номер) ПО |
1.1.14.17 |
|
Цифровой идентификатор ПО |
71C65879 |
|
Идентификационное наименование ПО |
KMH_PP_AREOM.app |
|
Номер версии (идентификационный номер) ПО |
1.3.14.1 |
|
Цифровой идентификатор ПО |
62C75A03 |
|
Идентификационное наименование ПО |
KMH_MPR_MPR.app |
|
Номер версии (идентификационный номер) ПО |
1.1.14.4 |
|
Цифровой идентификатор ПО |
6A8CF172 |
Продолжение таблицы 2
|
Идентификационное наименование ПО |
MI2816.app |
|
Номер версии (идентификационный номер) ПО |
1.1.14.5 |
|
Цифровой идентификатор ПО |
B8DF3368 |
|
Идентификационное наименование ПО |
MI3151.app |
|
Номер версии (идентификационный номер) ПО |
1.1.14.21 |
|
Цифровой идентификатор ПО |
F3B1C494 |
|
Идентификационное наименование ПО |
MI3272.app |
|
Номер версии (идентификационный номер) ПО |
1.1.14.50 |
|
Цифровой идентификатор ПО |
232DDC3F |
|
Идентификационное наименование ПО |
MI3288.app |
|
Номер версии (идентификационный номер) ПО |
1.1.14.14 |
|
Цифровой идентификатор ПО |
32D8262B |
|
Идентификационное наименование ПО |
MI3155.app |
|
Номер версии (идентификационный номер) ПО |
1.1.14.30 |
|
Цифровой идентификатор ПО |
F70067AC |
|
Идентификационное наименование ПО |
MI3189.app |
|
Номер версии (идентификационный номер) ПО |
1.1.14.21 |
|
Цифровой идентификатор ПО |
35DD379D |
|
Идентификационное наименование ПО |
KMH_PV.app |
|
Номер версии (идентификационный номер) ПО |
1.1.14.1 |
|
Цифровой идентификатор ПО |
9F5CD8E8 |
|
Идентификационное наименование ПО |
KMH_PW.app |
|
Номер версии (идентификационный номер) ПО |
1.1.14.2 |
|
Цифровой идентификатор ПО |
5C9E0FFE |
|
Идентификационное наименование ПО |
MI2974.app |
|
Номер версии (идентификационный номер) ПО |
1.1.14.21 |
|
Цифровой идентификатор ПО |
AB567359 |
|
Идентификационное наименование ПО |
MI3234.app |
|
Номер версии (идентификационный номер) ПО |
1.1.14.34 |
|
Цифровой идентификатор ПО |
ED6637F5 |
Продолжение таблицы 2
|
Идентификационное наименование ПО |
GOSTR8908.app |
|
Номер версии (идентификационный номер) ПО |
1.1.14.33 |
|
Цифровой идентификатор ПО |
8D37552D |
|
Примечания: 1. Допускается ограничивать количество программных модулей ИВК в зависимости от функционального назначения СИКН. 2. Цифровой идентификатор ПО представлен в шестнадцатеричной системе счисления в виде буквенно-цифрового кода, регистр букв при этом может быть представлен в виде прописных или строчных букв, при этом значимым является номинал и последовательность расположения цифр и букв. 3. Алгоритм вычисления цифрового идентификатора - CRC32 | |
Технические характеристики
Таблица 3 - Метрологические характеристики СИКН
|
Наименование характеристики |
Значение |
|
Диапазон измерений объемного расхода нефти *, м3/ч |
от 200 до 960 |
|
Пределы допускаемой относительной погрешности измерений массы брутто нефти, % |
±0,25 |
|
Пределы допускаемой относительной погрешности измерений массы нетто нефти, % |
±0,35 |
|
*Указаны минимальное и максимальное значения диапазона измерений. Фактический диапазон измерений определяется при проведении поверки СИКН и не может выходить за пределы приведенного диапазона измерений. | |
Таблица 4 - Состав и основные метрологические характеристики вспомогательного ИК плотности
|
№ ИК |
Наименование ИК |
Количест во ИК (место установки ) |
Состав ИК |
Диапазон измерени й, кг/м3 |
Пределы допускаемой абсолютной погрешност и ИК, кг/м3 | |
|
Первичный измерительный преобразователь |
Вторичн ая часть | |||||
|
1, 2 |
ИК плотности |
2 (БИК) |
Денсиметр SARASOTA модификации FD960 или преобразователь плотности жидкости «ТН-Плотномер-25-6,3» |
ИВК |
от 840 до 910 |
±0,3 |
Таблица 5 - Технические характеристики СИКН
|
Наименование характеристики |
Значение |
|
Измеряемая среда |
нефть по ГОСТ Р 51858-2002 «Нефть. Общие технические условия» |
|
Диапазон избыточного давления нефти, МПа |
от 0,25 до 2,50 |
Продолжение таблицы 5
|
Физико-химические свойства измеряемой среды: - вязкость кинематическая в рабочем диапазоне температуры, мм2/с (сСт) - плотность нефти в рабочем диапазоне температуры, кг/м3 - температура, °С - массовая доля воды, %, не более - массовая концентрация хлористых солей, мг/дм3, не более - массовая доля механических примесей, %, не более |
от 6 до 115 от 840 до 910 от +5 до +40 0,5 900 0,05 |
|
Содержание свободного газа |
не допускается |
|
Режим работы СИКН |
непрерывный |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц |
380±38 (трехфазное); 220±22 (однофазное) 50±1 |
|
Условия эксплуатации: а) температура окружающей среды, °С: - в месте установки БИЛ - в месте установки ИВК |
от +5 до + 45 от +10 до + 35 |
Таблица 6 - Показатели надежности СИКН
|
Наименование характеристики |
Значение |
|
Срок службы, лет, не менее |
25 |
Знак утверждения типа
наносится на титульный лист инструкции по эксплуатации СИКН типографским способом.
Комплектность
Таблица 7 - Комплектность СИКН
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
Система измерений количества и показателей качества нефти № 443 ПСУ «Ухта» |
_ |
1 |
|
Инструкция по эксплуатации |
_ |
1 |
|
Методика поверки |
_ |
1 |
Сведения о методах измерений
приведены в документе «Инструкция. Масса нефти. Методика измерений системой измерений количества и показателей качества нефти № 443 ПСУ «Ухта» Ухтинского РНУ АО «Транснефть - Север», свидетельство об аттестации методики (метода) измерений № 537-RA.RU.312546-2025.
Нормативные документы
Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» пункт 6.1.1;
Приказ Росстандарта от 26 сентября 2022 года № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
