Резервуар вертикальный стальной цилиндрический РВС10000
| Номер в ГРСИ РФ: | 97762-26 |
|---|---|
| Категория: | Резервуары |
| Производитель / заявитель: | ООО "РН-Морской терминал Туапсе", г.Туапсе |
|
97762-26: Описание типа
2026-97762-26.pdf
|
Скачать | 190.1 КБ |
Резервуар вертикальный стальной цилиндрический РВС-10000 (далее - резервуар) предназначен для измерений объема (вместимости) при приеме, хранении и отпуске нефти и нефтепродуктов.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97762-26 | ||||||
| Наименование | Резервуар вертикальный стальной цилиндрический | ||||||
| Модель | РВС10000 | ||||||
| Приказы |
№271 от
17.02.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | 2c0f2e2f-3cad-7baf-9f90-610043b89d53 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
ООО «РН-Морской терминал Туапсе», РОССИЯ, 352800, Краснодарский край, р-н Туапсинский, г. Туапсе, ул. Индустриальная, 4
Поверка
| Методика поверки / информация о поверке |
ГОСТ 8.570-2000 Государственная система обеспечения единства измерений. Резервуары стальные вертикальные цилиндрические. Методика поверки
(с 17.02.2026)
|
| Межповерочный интервал / Периодичность поверки |
5 лет
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97762-26: Описание типа
2026-97762-26.pdf
|
Скачать | 190.1 КБ |
Описание типа
Назначение
Резервуар вертикальный стальной цилиндрический РВС-10000 (далее - резервуар) предназначен для измерений объема (вместимости) при приеме, хранении и отпуске нефти и нефтепродуктов.
Описание
Резервуар РВС-10000 представляет собой теплоизолированную (со съёмной теплоизоляцией), наземную, стальную, сварную, вертикально стоящую конструкцию, состоящую из цилиндрической стенки, днища, стационарной крыши, съёмной теплоизоляции и оборудования, обеспечивающего его эксплуатацию. Резервуар установлен на бетонном фундаменте, оборудован шахтными лестницами, люками-лазами для обслуживания во время эксплуатации, замерным люком для определения уровня наполнения, трубопроводами приема и выдачи нефти и нефтепродуктов, предохранительными клапанами, контрольноизмерительными приборами и средствами автоматики. Заполнение и опорожнение резервуара осуществляется через приёмо-раздаточные патрубки.
Принцип действия резервуара основан на определении объема (вместимости) при приеме, хранении и отпуске нефти и нефтепродуктов с использованием градуировочной таблицы и результатов измерения уровня его наполнения. К данному типу резервуара относится резервуар РВС-10000 с заводским номером 41.
Место расположения резервуара РВС-10000 заводской № 41: 352800, Российская Федерация, Краснодарский край, г. Туапсе, ул. Индустриальная 4, ООО «РН-Морской терминал Туапсе» цех «Товарный парк».
В конструкции резервуара РВС-10000 заводской № 41 отсутствуют элементы настройки и регулировки, несанкционированный доступ к которым может оказать влияние на его метрологические характеристики, включая показатели точности.
Пломбирование (нанесения знака поверки) резервуара РВС-10000 заводской № 41 не предусмотрено.
Знак поверки в виде оттиска поверительного клейма наносится:
- на свидетельство о поверке (в случае его оформления);
- на титульном и последующих листах градуировочной таблицы в местах подписи поверителя.
Заводской номер резервуара, состоящий из арабских цифр однозначно идентифицирующий резервуар, нанесен с внешней стороны стенки резервуара методом окрашивания краской с использованием трафаретов, обеспечивающим сохранность номера в течении всего срока службы резервуара, и в паспрот резервуара типографским способом.
Знак утверждения типа нанесен на титульном листе паспорта резервуара типографским способом.
Фотография общего вида резервуара РВС-10000 с обозначением заводского № 41, нанесенного на внешнюю стенку резервуара методом окрашивания краской через трафарет, представлена на рисунке 1.
Фотография горловины замерного люка резервуара РВС-10000 заводской № 41, представлена на рисунке 2.
Место нанесения заводского номера
ilium г

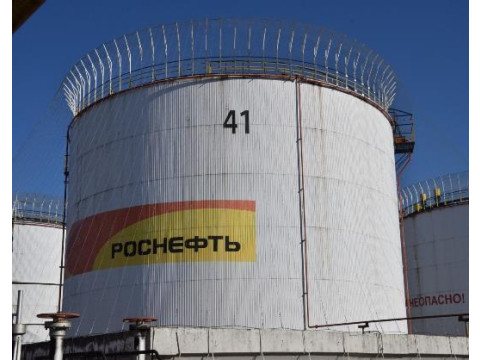

Рисунок 1 - Фотография общего вида резервуара вертикального стального цилиндрического
РВС-10000 заводской № 41

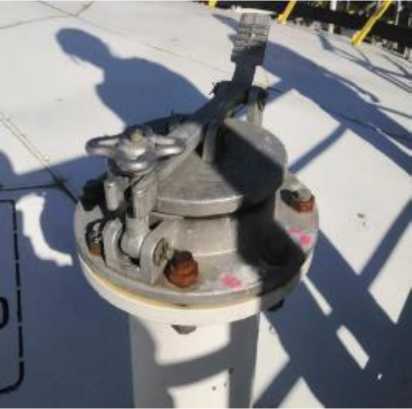

Рисунок 2 - Фотография горловины замерного люка резервуара вертикального стального цилиндрического РВС-10000 заводской № 41
Технические характеристики
аблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение характеристики |
|
Номинальная вместимость (номинальный объём) резервуара, м3 |
10000 |
|
Пределы допускаемой относительной погрешности определения вместимости резервуара (геометрический метод), % |
± 0,1 |
'аблица 2 - Технические характеристики
|
Наименование характеристики |
Значение характеристики |
|
Номинальное значение внутреннего диаметра резервуара (внутреннего диаметра стенки резервуара), мм |
28500 |
|
Номинальное значение высоты резервуара (высоты стенки резервуара), мм |
17880 |
|
Условия эксплуатации | |
|
- температура окружающей среды, 0С |
от -30 до +50 |
|
- атмосферное давление, кПа |
от 84,0 до 106,7 |
аблица 3 - Показатели надёжности
|
Наименование характеристики |
Значение характеристики |
|
Средний срок службы, лет, не менее |
30 |
Знак утверждения типа
наносится на титульный лист паспорта резервуара типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Резервуар вертикальный стальной цилиндрический |
РВС-10000 |
1 шт. |
|
Паспорт |
- |
1 экз. |
|
Градуировочная таблица |
- |
1 экз. |
Сведения о методах измерений
приведены в МИ 3649-2021 «Государственная система обеспечения единства измерений. Масса нефтепродуктов. Методика измерений косвенным методом статических измерений в вертикальных стальных резервуарах», свидетельство об аттестации № 01.00257-2013/16807-21, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений ФР.1.29.2022.41952.
Нормативные документы
ГОСТ 31385-2023 «Резервуары вертикальные цилиндрические стальные для нефти и нефтепродуктов. Общие технические условия»;
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
