Анализаторы цепей векторные В2000/В4000

Номер в ГРСИ РФ: 97787-26
Производитель / заявитель: АО "Научно-технический центр промышленных технологий и аэронавигационных систем" (АО "НТЦ Промтехаэро"), г. Москва
Скачать
97787-26: Описание типа
2026-97787-26.pdf
Скачать 192.1 КБ
97787-26: Методика поверки РТ-МП-1206-441-2025
2026-mp97787-26.pdf
Скачать 6.7 MБ
Нет данных о поставщике
Поверка
Анализаторы цепей векторные В2000/В4000 поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Анализаторы цепей векторные В2000/В4000 предназначены для измерения комплексных коэффициентов передачи и отражения многополюсников.

Информация по Госреестру

Основные данные
Номер по Госреестру 97787-26
Действует по 18.02.2031
Наименование Анализаторы цепей векторные
Модель В2000/В4000
Модификации В2109А
В2209А
В2409А
В4109А
В4209А
В4409А
В4509А
В2120А
В2220А
В2420А
В4120А
В4220А
В4420А
В4520А
В2109М
В2209М
В2409М
В4109М
В4209М
В4409М
В4509М
В2120М
В2220М
В2420М
В4120М
В4220М
В4420М
В4520М
Приказы
281 от 18.02.2026 — Об утверждении типов средств измерений
Код идентификации производства ОС
СИ не соответствует критериям подтверждения производства на территории РФ в соответствии с постановлением №719
Характер производства Серийное
Идентификатор записи ФИФ ОЕИ c78cdcec-8ae0-7785-dc1d-8e7af35e2090
Испытания
Дата Модель Заводской номер
03.07.2025 В4509М 26402
03.07.2025 В4520А 26401
Производитель / Заявитель

АО «НТЦ Промтехаэро», РОССИЯ, 105120, г. Москва, вн. тер. г. муниципальный округ Басманный, проезд Сыромятнический, д. 6, корп. 1

Поверка

Методика поверки / информация о поверке
РТ-МП-1206-441-2025 Государственная система обеспечения единства измерений. Анализаторы цепей векторные В2000/В4000. Методика поверки. (с 18.02.2026)
Межповерочный интервал / Периодичность поверки
1 год
Зарегистрировано поверок
Найти результаты поверки
Указан в паспорте или на самом приборе

Поверители

КтоПоверит
Онлайн-сервис метрологических услуг
Анализаторы цепей векторные В2000/В4000 поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Скачать

97787-26: Описание типа
2026-97787-26.pdf
Скачать 192.1 КБ
97787-26: Методика поверки РТ-МП-1206-441-2025
2026-mp97787-26.pdf
Скачать 6.7 MБ

Описание типа

Назначение

Анализаторы цепей векторные В2000/В4000 предназначены для измерения комплексных коэффициентов передачи и отражения многополюсников.

Описание

Конструктивно анализаторы цепей векторные В2000/В4000 выполнены в виде моноблока и объединяют в одном корпусе органы управления и отображения результатов измерений, генераторы испытательного и гетеродинного сигналов, аттенюаторы регулировки выходной мощности, коммутаторы (переключатели направления распространения испытательного сигнала), измерительные секции на базе резистивных мостов и (или) направленные ответвители, многоканальный приёмник, блок управления с сигнальным процессором и блок питания. Органы управления состоят из сенсорного дисплея или механической клавиатуры, содержащие управляющий микроконтроллер.

На передней панели корпуса анализаторов цепей векторных В2000/В4000 располагаются: кнопка включения, два разъема USB для подключения устройств ввода информации (клавиатуры, мыши), СВЧ разъемы измерительных портов. На задней панели располагаются: разъемы BNC для аппаратной синхронизации по триггеру, вход внешнего опорного генератора и выход внутреннего опорного генератора, разъемы двухканального встроенного вольтметра, сетевой разъем с клавишей выключения для подключения к сети питания, разъем для подключения внешнего монитора, разъем Ethernet, клемма заземления. В зависимости от комплектации на передней и задней панелях располагаются соединители для прямого доступа к входам измерительных и опорных приемников, расширителей по частоте.

Принцип действия анализаторов цепей векторных В2000/В4000 (далее - анализаторы цепей векторные) основан на выделении падающего, прошедшего через исследуемый многополюсник и отраженного от его входов сигналов, формировании напряжений, пропорциональных этим сигналам с помощью высокостабильного супергетеродинного приёмника, цифровой обработке и индикации измеряемых величин.

К данному типу анализаторов цепей векторных относятся модификации: В2109А, В2209А, В2409А, В4109А, В4209А, В4409А, В4509А, В2120А, В2220А, В2420А, В4120А, В4220А, В4420А, В4520А, В2109М, В2209М, В2409М, В4109М, В4209М, В4409М, В4509М, В2120М, В2220М, В2420М, В4120М, В4220М, В4420М, В4520М, которые отличаются друг от друга диапазонами рабочих частот, количеством измерительных портов, расположенных на передней панели, наличием соединителей для прямого доступа к входам измерительных и опорных приемников, а также наличием соединителей для подключения расширителей по частоте, исполнением меню управления в виде сенсорного или механического, а также массой и габаритными размерами.

Для модификаций анализаторов цепей векторных установлена следующая структура обозначений:

1-я цифра - количество измерительных портов;

2-я цифра - 1 (модификация без перемычек), 2 (модификация с перемычками для доступа к приемникам), 4 (модификация с перемычками для расширителей по частоте), 5 (модификация с перемычками для расширителей по частоте и доступом к приемникам),

3 и 4 цифра - 09 (20) - модификация с верхними границами диапазонов частот 9 ГГц и 20 ГГц соответственно;

буквенное обозначение А и М - исполнение с сенсорным меню управления (А), с механическим меню управления (М).

В анализаторах цепей векторных предусмотрены следующие опции:

- измерение параметров преобразователей (программная опция);

- анализ во временной области (программная опция);

- автоматическое исключение оснастки (программная опция);

- измерение коэффициента шума (программная опция);

- предусилитель для измерения коэффициента шума;

- встроенный 2х-канальный вольтметр постоянного тока.

Нанесение знака поверки на средство измерений не предусмотрено.

Заводской номер, идентифицирующий каждый экземпляр средства измерений, наносится методом наклейки на заднюю панель прибора и имеет формат пятизначного цифрового номера.

Общий вид анализаторов цепей векторных приведен на рисунках 1 и 2.

Схема пломбировки от несанкционированного доступа и место нанесения заводского номера представлены на рисунке 3.

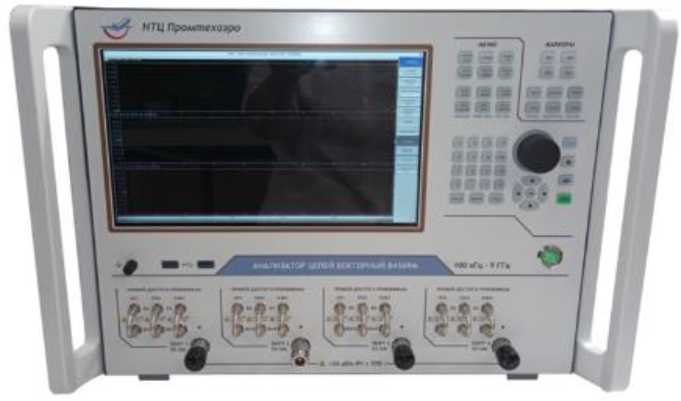

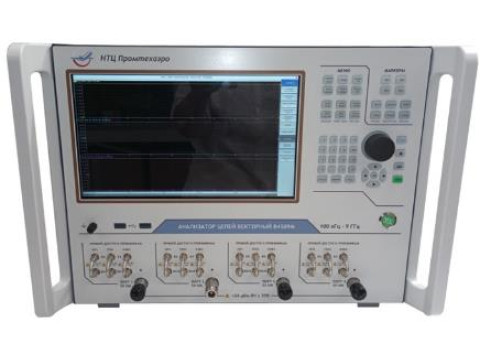

Рисунок 1 - Общий вид анализатора цепей векторного с механическим меню управления

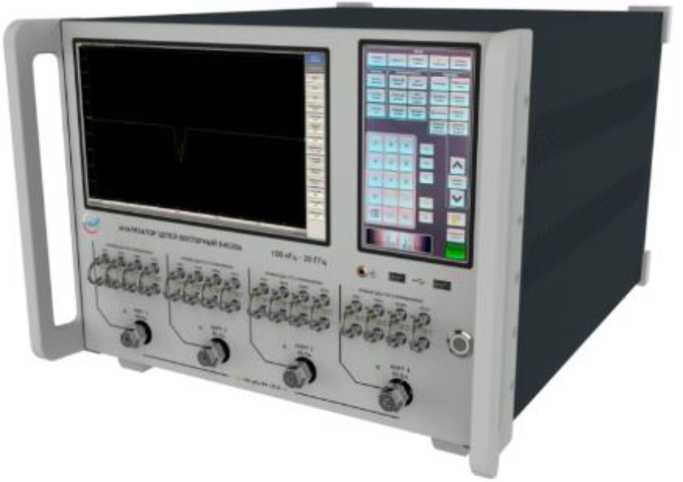

Рисунок 2 - Внешний вид анализатора цепей векторного с сенсорным меню управления

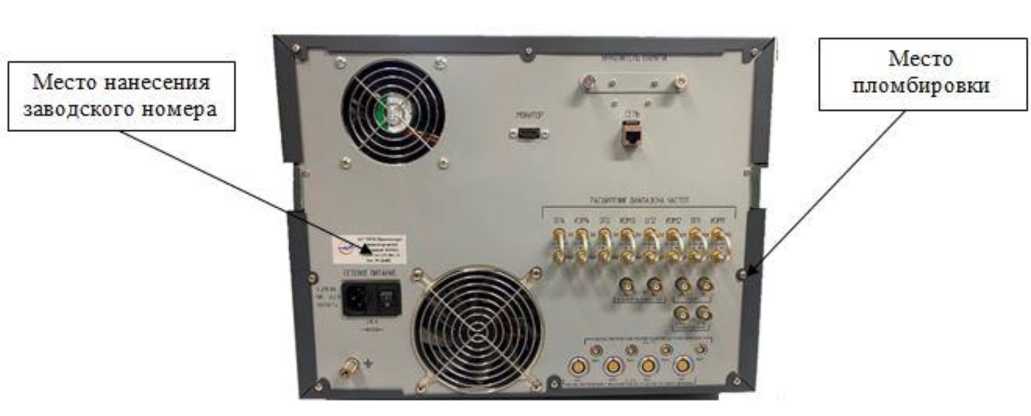

Рисунок 3 - Внешний вид задней панели анализаторов цепей векторных с указанием места пломбировки от несанкционированного доступа и нанесения заводского номера

Программное обеспечение

Программное обеспечение S2VNA для двухпортовых модификаций и S4VNA для четырехпортовых модификаций предназначено для управления режимами работы анализаторов цепей векторных. Программное обеспечение реализовано без выделения метрологически значимой части. Влияние программного обеспечения не приводит к выходу метрологических характеристик средства измерений за пределы допускаемых значений.

Уровень защиты программного обеспечения «низкий» в соответствии с Рекомендацией Р 50.2.077-2014.

Идентификационные данные программного обеспечения (ПО) приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

S2VNA, S4VNA

Номер версии (идентификационный номер) ПО

не ниже 24.1.3

Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

-

Технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

1

2

Диапазон рабочих частот, МГц, для модификаций:

- В2109А, В2109М, В2209А, В2209М, В2409А, В2409М,

В4109А, В4109М, В4209А, В4209М, В4409А, В4409М,

В4509А, В4509М

от 0,1 до 9000

- В2120А, В2120М, В2220А, В2220М, В2420А, В2420М, В4120А, В4120М, В4220А, В4220М, В4420А, В4420М, В4520А, В4520М

от 0,1 до 20000

Пределы допускаемой относительной погрешности установки частоты выходного сигнала:

±2-10-6

Диапазон установки уровня выходной мощности, дБ (1 мВт), для модификаций:

- В2109А, В2109М, В2209А, В2209М, В2409А, В2409М, В4109А, В4109М, В4209А, В4209М, В4409А, В4409М, В4509А, В4509М

от -60 до +15

- В2120А, В2120М, В2220А, В2220М, В2420А, В2420М, В4120А, В4120М, В4220А, В4220М, В4420А, В4420М, В4520А, В4520М

от -60 до +10

Пределы допускаемой относительной погрешности установки уровня выходной мощности, дБ

±1,5

Пределы допускаемой абсолютной погрешности измерения уровня входной мощности при Рвх = 0 дБ (1 мВт), дБ

±1,5

Диапазон полос пропускания фильтра ПЧ, Гц

от 1 до 2-106

Средний уровень собственного шума приёмников при фильтре промежуточной частоты (ПЧ) 1 Гц, дБ (1 мВт), в диапазоне частот, не более:

- В2109А, В2109М, В2209А, В2209М, В2409А, В2409М, В4109А, В4109М, В4209А, В4209М, В4409А, В4409М, В4509А, В4509М:

от 100 кГц до 1 МГц включ.

-100

св. 1 МГц до 8 ГГц включ.

-143

св. 8 ГГц до 9 ГГц

- В2120А, В2120М, В2220А, В2220М, В2420А, В2420М, В4120А, В4120М, В4220А, В4220М, В4420А, В4420М, В4520А, В4520М:

-133

от 100 кГц до 1 МГц включ.

-110

св. 1 МГц до 20 ГГц

-133

Продолжение таблицы 2

1

2

Диапазон измерений модуля коэффициента передачи, Рвых = 5 дБ (1 мВт) и фильтре ПЧ 10 Гц в зависимости от частоты, дБ, не менее

- В2109А, В2109М, В2209А, В2209М, В2409А, В2409М, В4109А, В4109М, В4209А, В4209М, В4409А, В4409М, В4509А, В4509М:

от 100 кГц до 1 МГц включ.

от -65 до 0

св. 1 МГц до 8 ГГц включ.

от -105 до 0

св. 8 ГГц до 9 ГГц

- В2120А, В2120М, В2220А, В2220М, В2420А, В2420М, В4120А, В4120М, В4220А, В4220М, В4420А, В4420М, В4520А, В4520М:

от -100 до 0

от 100 кГц до 1 МГц включ.

от -75 до 0

св. 1 МГц до 20 ГГц

от -100 до 0

Среднее квадратическое отклонение шумов трассы при измерении Sii = 0 дБ при фильтре ПЧ 3 кГц в диапазоне частот, дБ, не более

- В2109А, В2109М, В2209А, В2209М, В2409А, В2409М, В4109А, В4109М, В4209А, В4209М, В4409А, В4409М, В4509А, В4509М:

от 100 кГц до 1 МГц включ.

0,005

свыше 1 МГц до 9 ГГц

- В2120А, В2120М, В2220А, В2220М, В2420А, В2420М, В4120А, В4120М, В4220А, В4220М, В4420А, В4420М, В4520А, В4520М:

0,001

от 100 кГц до 1 МГц включ.

0,020

свыше 1 МГц до 20 ГГц

0,001

Пределы допускаемой абсолютной погрешности

±(0,017+0,004^| Su | + 0,016| Sii |2)

измерений модуля коэффициента отражения AS и в диапазоне от 0 до 1 1),2),3), отн. ед.

Пределы допускаемой абсолютной погрешности измерений фазы коэффициента отражения в диапазоне от 0,017 до 1, градус

±[1,0+57-arcsin(A| Sii|/| Sii|)]

Нелинейность приемников L на частоте 1 ГГц при уровне мощности на приемнике в диапазоне от - 60 до 5 дБ (1 мВт), дБ

±0,08

Пределы допускаемой абсолютной погрешности измерений модуля коэффициента передачи из-за трекинга передачи T по МИ 3411-2013, дБ

±0,09

Среднее квадратическое отклонение шумов трассы (о) при измерении Sji при фильтре ПЧ 10 Гц в зависимости от частоты и коэффициента передачи, дБ, не более

см. таблицу 3

Пределы допускаемой суммарной абсолютной погрешности A Sji измерений модуля коэффициента передачи в зависимости от диапазона частот и значений коэффициентов передачи, дБ4),5)

см. таблицу 4

П Продолжение таблицы 2

1

2

Пределы допускаемой суммарной абсолютной погрешности измерений фазы коэффициента передачи, градус

±(0,5+57-arcsin(A| Sji|/8,6|))

Примечания:

1) Пределы допускаемой абсолютной погрешности измерений коэффициента отражения нормированы для измерения коэффициентов отражения двухполюсников или многополюсников с бесконечным ослаблением при фильтре ПЧ не более 100 Гц.

2) При изменении температуры не более, чем ±1 °С после калибровки по набору мер (полиномиальная модель) или автоматическому калибровочному модулю (табличные данные).

3) В формуле приняты следующие обозначения:

|Sii| - действительный (или измеренный) модуль коэффициента отражения исследуемого устройства (далее - ИУ) в линейном масштабе;

4) Пределы допускаемой абсолютной погрешности измерений коэффициента передачи нормированы для измерения коэффициентов передачи согласованных многополюсников при Рвых= 5 дБ (1 мВт) и фильтре ПЧ 10 Гц.

5) Суммарная погрешность ASji определяется по формуле (ASji = L+T+2-о).

Таблица 3 - Среднее квадратическое отклонение шумов трассы (о) при измерении Sji при фильтре ПЧ 10 Гц в зависимости от частоты и коэффициента передачи, дБ, не более_____

Для модификаций В2109А, В2109М, В2209А, В2209М, В2409А, В2409М, В4109А, В4109М, В4209А, В4209М, В4409А, В4409М, В4509А, В4509М

Диапазон частот, Гц

о, дБ, не более

от Г105

до 1-106 включ.

св.1•106 до 8-109 включ.

св. 8^109 до 9-109

Диапазон измерений Sji, дБ

от -65

до -45 включ.

от -105

до -85 включ.

от -100

до -80 включ.

0,5

св. -45

до -25 включ.

св.-85

до -65 включ.

св. -80

до -60 включ.

0,05

св. -25 до 0

св. -65 до 0

св. -60 до 0

0,005

Для модификаций В2120А, В2120М, В2220А, В2220М, В2420А, В2420М, В4120А, В4120М, В4220А, В4220М, В4420А, В4420М, В4520А, В4520М

Диапазон частот, Гц

о, дБ, не более

от Г105 до 1 •106 включ.

св. 1 •106 до 2А010

Диапазон измерений Sji, дБ

от -75 до -55 включ.

от -100 до -80 включ.

0,5

св. -55 до -35 включ.

св. -80 до -60 включ.

0,05

св. -35 до 0

св. -60 до 0

0,005

Таблица 4 - Пределы допускаемой суммарной абсолютной погрешности (ДSji) измерений модуля коэффициента передачи в зависимости от диапазона частот и значений коэффициентов передачи, дБ____________________________________________________________________________

Для модификаций В2109А, В2109М, В2209А, В2209М, В2409А, В2409М, В4109А, В4109М, В4209А, В4209М, В4409А, В4409М, В4509А, В4509М

Диапазон частот, Гц

Д Sji, дБ

от 1-105

до 1-106 включ.

св. 1-106

до 8 -109 включ.

св. 8 -109 до 9-109

Диапазон измерений Sji, дБ

от -65

до -45 включ.

от -105

до -85 включ.

от-100

до -80 включ.

±1,17

св. -45

до -25 включ.

св.-85

до -65 включ.

св. -80

до -60 включ.

±0,27

св. -25 до 0

св. -65 до 0

св. -60 до 0

±0,18

Для модификаций В2120А, В2120М, В2220А, В4120М, В4220А, В4220М, В4420А,

В2220М, В2420А, В2420М, В4120А, В4420М, В4520А, В4520М

Диапазон частот, Гц

Д Sji, дБ

от 1 -105 до 1-106 включ.

св. 1-106 до 24010 включ.

Диапазон измерений Sji, дБ

от -75 до -55 включ.

от -100 до -80 включ.

±1,17

св. -55 до -35 включ.

св. -80 до -60 включ.

±0,27

св. -35 до 0

св. -60 до 0

±0,18

Таблица 5 - Технические характеристики

Наименование характеристики

Значение

Габаритные размеры (длина х ширина х высота), мм, не более, для модификаций:

- В2109А, В2109М, В2209А, В2209М, В2409А, В2409М, В2120А, В2120М, В2220А, В2220М, В2420А, В2420М, В4109А, В4109М, В4209А, В4209М, В4409А, В4409М, В4509А, В4509М - В4120А, В4120М, В4220А, В4220М, В4420А, В4420М, В4520А, В4520М

380x485x340

597x485x350

Масса, кг, не более

30

Параметры электрического питания - напряжение переменного тока, В - частота переменного тока, Гц

от 198 до 242

50

Время прогрева, мин

30

Условия эксплуатации:

- температура окружающей среды, °С

- относительная влажность воздуха при температуре 22 °С, %,

- атмосферное давление, кПа (мм.рт.ст.)

от + 18 до + 28 от 30 до 80 от 86,0 до 106 (от 645 до 795)

Знак утверждения типа

наносится на титульный лист формуляра и руководства по эксплуатации типографским способом.

Комплектность

Таблица 6 - Комплектность средства измерений

Наименование

Обозначение

Количество

Анализатор цепей векторный В2000/ В4000 (модификация определяется при заказе)

ПАВУ.411259.001

1 шт.

Автоматический калибровочный модуль

ACM2509 (-011/-012)

1 компл.*

Автоматический калибровочный модуль

ACM2520(-111/-112)

1 компл.*

Набор калибровочных мер

6550F09

1 компл.*

Набор калибровочных мер

6650F27

1 компл.*

Кабель измерительный СВЧ

-

1 шт.*

Кабель питания

-

1 шт.

Руководство по эксплуатации

ПАВУ.411259.001РЭ

1 экз.

Формуляр

ПАВУ.411259.001ФО

1 экз.

* По отдельному заказу

Сведения о методах измерений

приведены в разделе 2 «Использование по назначению» руководства по эксплуатации ПАВУ.411259.001РЭ.

Нормативные документы

Приказ Росстандарта от 16 августа 2023 г. № 1678 «Об утверждении государственной поверочной схемы для средств измерений волнового сопротивления, комплексных коэффициентов отражения и передачи в коаксиальных волноводах в диапазоне частот от 0 до 67 ГГц»

Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»

Приказ Росстандарта от 30 декабря 2019 г. № 3461 «Об утверждении государственной поверочной схемы для средств измерений мощности электромагнитных колебаний в диапазоне частот от 9 кГц до 37,5 ГГц»

Приказ Росстандарта от 30 декабря 2019 г № 3383 «Об утверждении Государственной поверочной схемы для средств измерений ослабления напряжения постоянного тока и электромагнитных колебаний в диапазоне частот от 20 Гц до 178,4 ГГц»

МИ 3411-2013 ГСИ. Анализаторы, цепей векторные. Методика определения метрологических характеристик

Технические условия  ПАВУ.411259.001ТУ. Анализаторы цепей векторные

В2000/ В4000

Смотрите также

Default ALL-Pribors Device Photo
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ПАО «Транснефть» в части АО «Транснефть - Сибирь» по НПС-3 ЛПДС «Каркатеевы» (далее - АИИС КУЭ) предназначена для измерений активной и реактивной эле...
Default ALL-Pribors Device Photo
97785-26
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) Белореченская ГЭС ООО «ЛУКОЙЛ-Экоэнерго»
ООО «ЛУКОЙЛ-Экоэнерго», РОССИЯ, 344002, Ростовская область, г.о. город Ростов-на-Дону, г. Ростов-на-Дону, ул. Социалистическая, д. 59, офис 405
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) Белореченская ГЭС ООО «ЛУКОЙЛ-Экоэнерго» (далее - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, сбора, обработки, хране...
97784-26
Ainuo ANEVH(F) Источники постоянного тока двунаправленные
SHANDONG AINUO IntelligentInstrument Со Ltd, КИТАЙ, 1069, Gangxing 3rd Road, Licheng District, Jinan City, Shandong Province
Источники постоянного тока двунаправленные Ainuo ANEVH(F) (далее - источники) предназначены для воспроизведений и измерений напряжения постоянного тока и силы постоянного тока (в режиме источника питания постоянного тока), для установки напряжения по...
Default ALL-Pribors Device Photo
97783-26
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ПАО «Уфаоргсинтез»
ПАО «Уфаоргсинтез», РОССИЯ, 450063, Республика Башкортостан, г. о. город Уфа, г. Уфа, Бирский тракт, д. 68
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ПАО «Уфаоргсинтез» (далее - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, автоматизированного сбора, обработки, хранени...
Default ALL-Pribors Device Photo
97782-26
Система измерений количества и показателей качества нефти СИКН-23-РК-А004 на НПС «Астраханская»
АО «ИК «Квантор», РОССИЯ, 450054, Республика Башкортостан, г. Уфа, ул. Рихарда Зорге, д. 52, к.1, оф. 67
Система измерений количества и показателей качества нефти СИКН-23-РК-А004 на НПС «Астраханская» (далее - СИКН) предназначена для автоматизированных измерений массы нефти.
