Эхолоты гидрографические EFT
| Номер в ГРСИ РФ: | 97803-26 |
|---|---|
| Категория: | Эхолоты |
| Производитель / заявитель: | Фирма "Hi Target Survey Instruments Company Ltd.", Китай |
Эхолоты гидрографические EFT (далее - эхолоты) предназначены для измерений глубин и выполнения промерных работ на внутренних водоемах и на шельфе
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97803-26 | |||||||||
| Действует | по 18.02.2031 | |||||||||
| Наименование | Эхолоты гидрографические | |||||||||
| Модель | EFT | |||||||||
| Модификации |
ES1 ES1 Lite |
|||||||||
| Приказы |
№281 от
18.02.2026
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | 895152e0-a349-eed2-3f55-f96bcfccfc36 | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
Hi-Target Surveying Instrument Co., Ltd., КИТАЙ, 10th Floor, Chuangxin Building, Tian’An HQ Center, No.555, North Panyu Road, Panyu 511400, Guangzhou
Поверка
| Методика поверки / информация о поверке |
МП 512-001-2025 Государственная система обеспечения единства измерений. Эхолоты гидрографические EFT . Методика поверки.
(с 18.02.2026)
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97803-26: Описание типа
2026-97803-26.pdf
|
Скачать | 216.5 КБ | |
|
97803-26: Методика поверки
МП 512-001-2025
2026-mp97803-26.pdf
|
Скачать | 1.6 MБ |
Описание типа
Назначение
Эхолоты гидрографические EFT (далее - эхолоты) предназначены для измерений глубин и выполнения промерных работ на внутренних водоемах и на шельфе
Описание
Принцип действия эхолотов основан на ультразвуковой эхолокации водных акваторий и приема отраженных волн.
Конструктивно эхолот состоит из: электронного блока с функциями микропроцессорного вычислительного, запоминающего и регистрирующего устройства и излучателя с функциями акустического зондирования.
Излучатель эхолота состоит из пьезоэлектрического преобразователя и соединительного кабеля, заканчивающегося разъемом. Пьезокерамика преобразователя установлена в герметичном корпусе, имеет полиуретановое покрытие, через которое излучаются и принимаются ультразвуковые сигналы.
Эхолоты выпускаются в следующих модификациях: ES1, ES1 Lite, отличающихся вариантом исполнения и конструкцией трансдьюсеров, принцип действия и программное обеспечение идентичны.
Эхолоты в зависимости от модификации работают как в автономном режиме (ES1), так и под управлением программного обеспечения, установленного на ПК (ES1 Lite).
Глубина от поверхности воды определяется эхолотом с учетом вводимой оператором величины заглубления рабочей поверхности излучателя. Программное обеспечение позволяет вводить значение скорости звука в воде. Данные о глубине в цифровом виде отображаются на экране электронного блока эхолота (ES1) или передаются в ПК или на другие внешние устройства (ES1 Lite).
Общий вид составных частей эхолотов представлены на рисунках 1 - 7.
Нанесение знака поверки на эхолот не предусмотрено.
Место нанесения идентификационных данных

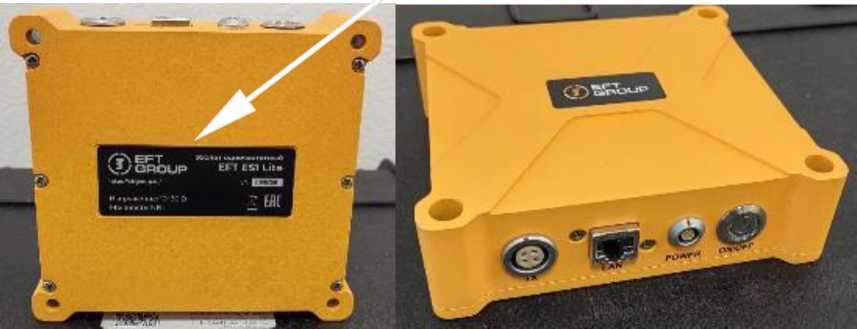

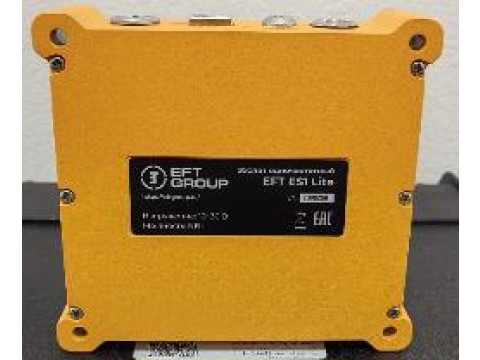

Рисунок 1 - Электронный блок ES1 Lite
Рисунок 2 - Электронный блок ES1

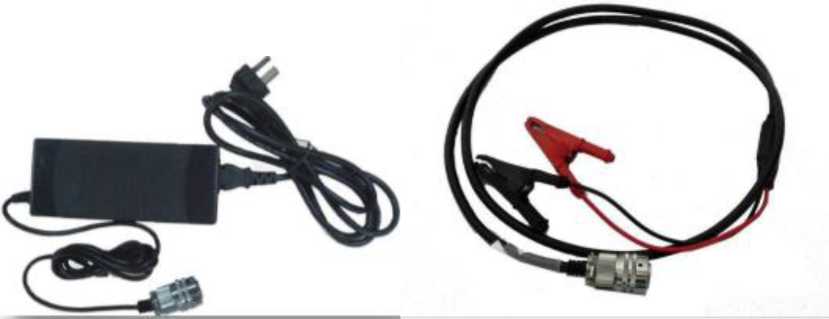

Рисунок 3 - блок питания 220 В ES1
Рисунок 4 - Кабель питания (крокодилы) ES1

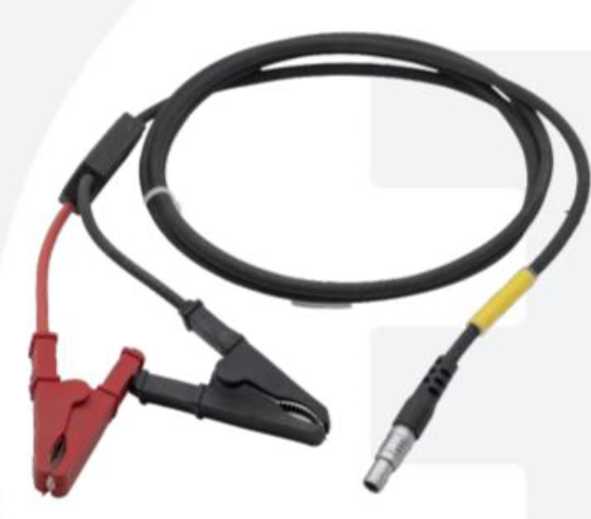

Рисунок 5 - кабель питания ES1 Lite

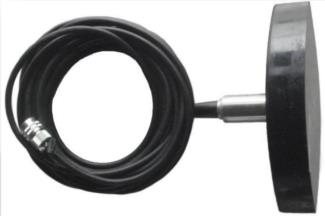

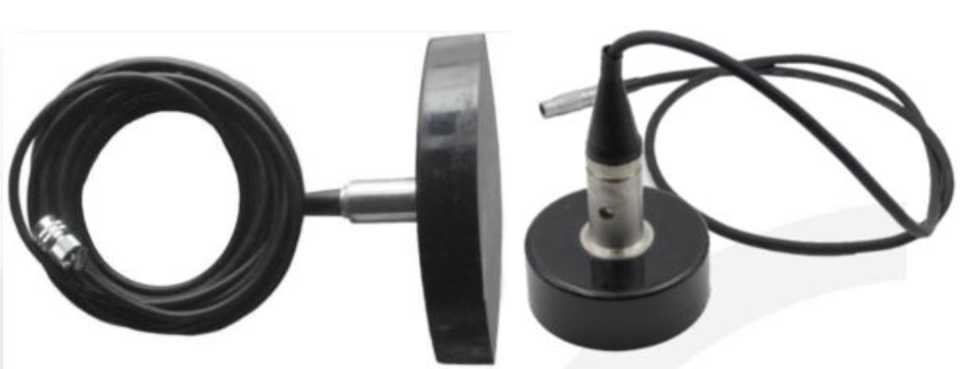

Рисунок 6 - Трансдьюсер ES1
Рисунок 7 - Трансдьюсер ES1 Lite
Программное обеспечение
Программное обеспечение представлено технологической программой «EFT Hydro».
Программа EFT Hydro - это программные пакеты для взаимодействия и настройки эхолотов EFT, в дополнение к возможностям взаимодействия и настройки, имеет встроенные обширные инструменты построения графиков и анализа данных.
Программа-клиент «EFT Hydro» является технологической и не является метрологически значимой.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014. Влияние ПО на метрологические характеристики учтено при их нормировании. В таблице 1 приведены идентификационные данные программного обеспечения.
Эхолоты также оснащены встроенным внутренним программным обеспечением (прошивками). ПО прошивок полностью является метрологически значимым, обеспечивает сбор и предварительную обработку данных эхолота. Встроенное ПО не идентифицируется.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
EFT Hydro |
|
Номер версии (идентификационный номер ПО) |
версия EFT Hydro 2.0.2 и выше |
|
Цифровой идентификатор ПО (контрольная сумма) |
не идентифицируется |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Максимальная измеряемая глубина, м, не более * |
200 |
|
Минимальная измеряемая глубина, м, не менее |
0,2 |
|
Пределы допускаемой абсолютной погрешности измерений глубины, м, не более ** |
±(0,01 + 0,001-L) *** |
|
* - Максимальная измеряемая глубина обеспечивается при следующих условиях: - аномалия распространения звука - 0 дБ; - коэффициент обратного рассеяния от дна - не менее минус 20 дБ. * * - Погрешность определения глубины задана для углов вблизи оси трансдьюсера и не учитывает погрешность, вызванную изменением ориентации и положения антенны и профиля скорости звука. * ** - L - измеренная глубина, м. | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение для модификаций эхолотов | |
|
EFT ES1 |
EFT ES1 Lite | |
|
Рабочая частота, кГц |
200 ± 5 | |
|
Ширина диаграммы направленности трансдьюсера, по уровню минус 3дБ, градус, не более |
5 | |
|
Масса, кг, не более Электронный блок; Трансдьюсер |
5,8 2 |
0,93 1,7 |
|
Габаритные размеры электронного блока, мм, не более - длина - ширина - высота |
440 320 110 |
140 130 40 |
|
Габаритные размеры трансдьюсера, мм, не более - длина - ширина - высота |
250 123 200 |
120 120 200 |
|
Рабочая среда |
Морская и пресная вода | |
|
Рабочие условия применения: Температура рабочей среды, C Температура окружающего воздуха, °C |
от -10 до +40 от -10 до +55 | |
|
Параметры питающей сети постоянного тока: - напряжение, В |
от 10 до 30 | |
|
Наименование характеристики |
Значение для модификаций эхолотов | |
|
EFT ES1 |
EFT ES1 Lite | |
|
Параметры питающей сети переменного тока: * - напряжение, В - частота, Гц |
от 198 до 242 от 49,5 до 50,5 | |
|
* - От блока питания из комплекта поставки | ||
Знак утверждения типа
наносится на титульные листы руководства по эксплуатации и паспорта типографским способом.
Комплектность
Таблица 4 - Комплектность эхолота ES1
|
Наименование |
Обозначение |
Количество |
|
1 Электронный блок |
EFT ES1 |
1 шт. |
|
2 Трансдьюсер с кабелем питания/данных |
1 шт. | |
|
3 Предустановленное программное обеспечение |
EFT Hydro |
1 шт. |
|
4 Мышь компьютерная беспроводная |
1 шт. | |
|
5 Клавиатура |
1 шт. | |
|
6 Кабель питания от аккумулятора (крокодилы) |
1 шт. | |
|
7 Блок питания 220 В |
1 шт. | |
|
8 Кабель данных |
1 шт. | |
|
9 Удлинитель кабеля данных |
1 шт. | |
|
10 Руководство по эксплуатации |
1 шт. | |
|
11 Паспорт |
1 шт. | |
|
12 Кейс |
1 шт. |
Таблица 5 - Комплектность эхолота ES1 Lite
|
Наименование |
Обозначение |
Количество |
|
1 Электронный блок |
ES1 Lite |
1 шт. |
|
2 Трансдьюсер с кабелем питания/данных |
1 шт. | |
|
3 Кабель питания |
1 шт. | |
|
4 Кабель LAN |
1 шт. | |
|
5 Программное обеспечение (ПО) на USB-флеш-накопителе |
EFT Hydro |
1 шт. |
|
6 Ключ для ПО EFT Hydro на USB-флеш-накопителе |
1 шт. | |
|
7 Руководство по эксплуатации |
1 шт. | |
|
8 Паспорт |
1 шт. |
Сведения о методах измерений
приведены в документах «Руководство по эксплуатации. Эхолоты гидрографические EFT» (раздел 5 «Настройки в ПО «EFT Hydro»).
Нормативные документы
«Локальная поверочная схема для средств измерений длины ультразвуковой
эхолокации», утвержденная главным метрологом ФГУП «ВНИИФТРИ» 04.04.2025 г.
