Машины испытательные универсальные MERTIS D
| Номер в ГРСИ РФ: | 97807-26 |
|---|---|
| Производитель / заявитель: | Shanghai Duratt Instrument Co., Ltd, КИТАЙ |
Машины испытательные универсальные MERTIS D (далее - машины) предназначены для измерений силы, перемещения штока, деформации образца и крутящего момента при испытаниях образцов материалов на растяжение, сжатие, изгиб, сдвиг и кручение.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97807-26 | ||||||
| Действует | по 24.02.2031 | ||||||
| Наименование | Машины испытательные универсальные | ||||||
| Модель | MERTIS D | ||||||
| Модификации |
D50 D50T D50P D800 D800T D800P D2000 D2000T D2000P D4000 D4000T D4000P D8000 D8000T D8000P D10000 D10000T D10000P D15000 D15000T D15000P D20000 D20000T D20000P D30000 D30000T D30000P |
||||||
| Приказы |
№319 от
24.02.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | e3afce3e-4371-ba31-1769-15858bb57974 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
Shanghai Duratt Instrument Co., Ltd, КИТАЙ, Unit 6, 407 Rongxing Road Songjiang, 201613
Поверка
| Методика поверки / информация о поверке |
МП-850-2025 Государственная система обеспечения единства измерений. Машины испытательные универсальные MERTIS D. Методика поверки
(с 24.02.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97807-26: Описание типа
2026-97807-26.pdf
|
Скачать | 657.9 КБ | |
|
97807-26: Методика поверки
МП-850-2025
2026-mp97807-26.pdf
|
Скачать | 2.2 MБ |
Описание типа
Назначение
Машины испытательные универсальные MERTIS D (далее - машины) предназначены для измерений силы, перемещения штока, деформации образца и крутящего момента при испытаниях образцов материалов на растяжение, сжатие, изгиб, сдвиг и кручение.
Описание
Принцип действия машин в статическом режиме заключается в приложении силы к испытываемому образцу для его деформации и измерения величины электрических сигналов, поступающих от первичных преобразователей (датчиков) перемещения и силы, пропорциональных деформации и приложенной силе, вызвавшей эту деформацию.
Принцип действия машин в циклическом режиме основан на электромагнитной системе генерирования нагрузки.
Машины состоят из основания, на котором закреплены нагружающая рама и направляющие колонны с приводом перемещения линейного двигателя, линейного двигателя со штоком для установки захватов, датчика силы, датчика крутящего момента силы, датчика перемещения штока и блока управления.
Испытываемый образец закрепляется в захватах, скорость перемещения штока и нарастание нагрузки задается блоком управления. Нагрузка, прикладываемая к испытываемому образцу в статическом режиме, измеряется датчиком силы, размещенным на штоке линейного двигателя. Датчик может работать на растяжение и сжатие, а для машин модификаций DxxxT -датчик также может измерять крутящий момент силы.
Дополнительно возможность измерения перемещения (деформации) образцов обеспечивается датчиками перемещений (деформаций) контактными. Датчики имеют возможность подключения к блоку управления машин.
Машины выпускаются в 27 модификациях: D50, D50T, D50P, D800, D800T, D800P, D2000, D2000T, D2000P, D4000, D4000T, D4000P, D8000, D8000T, D8000P, D10000, D10000T, D10000P, D15000, D15000T, D15000P, D20000, D20000T, D20000P, D30000, D30000T, D30000P, которые отличаются диапазонами измерений силы, крутящего момента силы, перемещения штока, а также габаритными размерами и массой.
Модификации машин имеют обозначение: DxxxZ, где D - обозначение серии (типа);
xxx - цифровой индекс, соответствующий верхнему пределу измерений силы (нагрузки), Н (может принимать значения: 50, 800, 2000, 4000, 8000, 10000, 15000, 20000, 30000);
Z - буквенный индекс (может принимать значения: T - наличие канала измерений крутящего момента силы; P - нижнее расположение двигателя; при отсутствии индекса -отсутствие канала измерения крутящего момента, верхнее расположение двигателя);

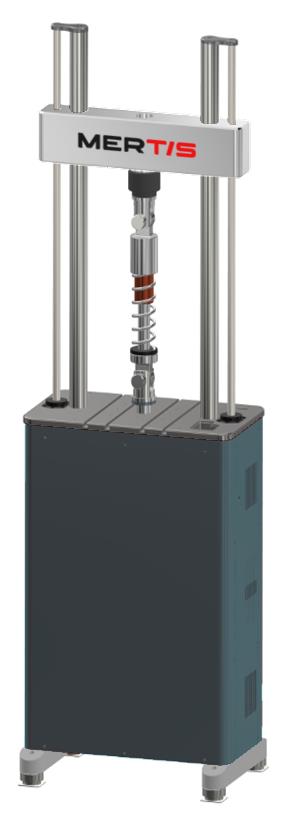

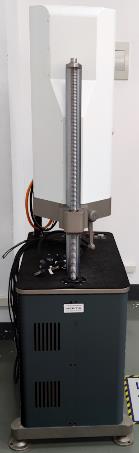

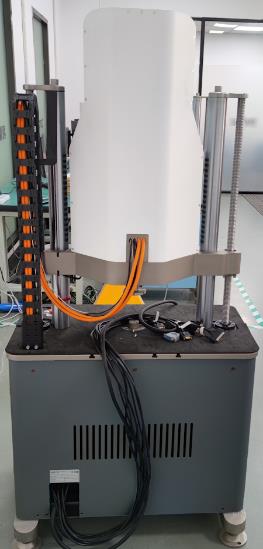

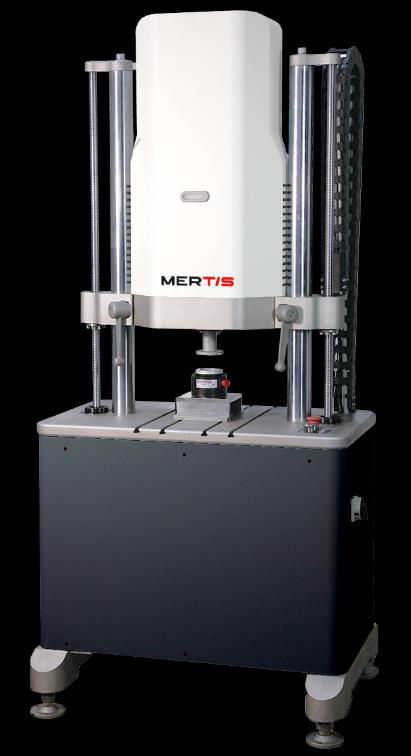

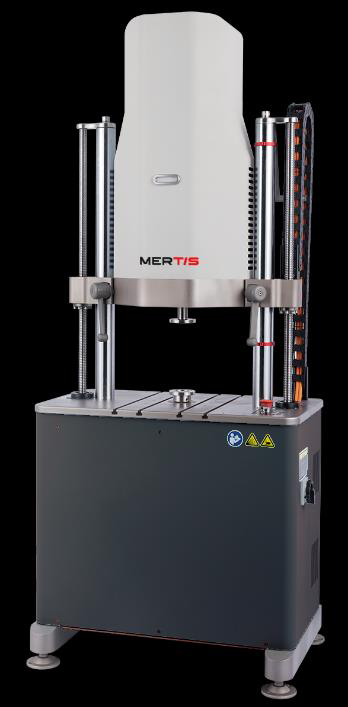

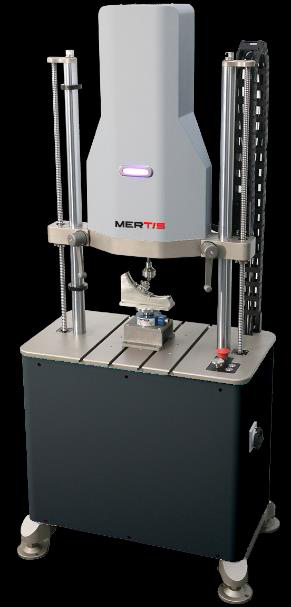

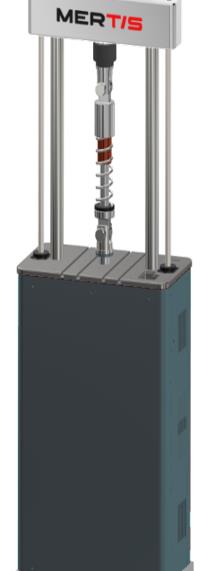

Общий вид машин приведен на рисунках с 1 по 7.
Идентификация машин осуществляется визуальным осмотром маркировочной таблички с указанием серийного номера, нанесенного типографским способом, а также информации о модификации и годе выпуска. Серийный номер имеет обозначение, состоящее из арабских цифр.
Место нанесения маркировочной таблички указано на рисунке 8. Общий вид маркировочной таблички приведен на рисунке 9.
Цветовое исполнение машин может меняться по требованию заказчика или по решению изготовителя.
Нанесение знака поверки на машины не предусмотрено.
Пломбирование осуществляется посредством нанесения пломбировочной наклейки на кожух основания машины. Общий вид пломбировочной наклейки и место ее нанесения указано на рисунке 10.
Товарный знак наносится на фронтальную сторону машин. Изображение товарного знака приведено на рисунке 11.

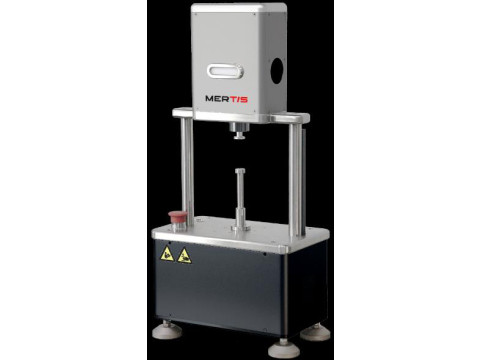

Рисунок 1 - Общий вид машин испытательных универсальных MERTIS D50, D50T
Рисунок 2 - Общий вид машин испытательных универсальных MERTIS D800, D800T
Рисунок 3 - Общий вид машин испытательных Рисунок 4 - Общий вид машин испытательных универсальных MERTIS D2000, D2OOOT универсальных MERTIS D4000, D4OOOT,
D8000, D8OOOT
Всего листов 10
Рисунок 6 - Общий вид машин испытательных универсальных MERTIS D30000, D30000T
Рисунок 5 - Общий вид машин испытательных универсальных MERTIS D10000, DIOOOOT, D15000, D15000T, D20000, D20000T
Рисунок 7 - Общий вид машин испытательных Рисунок 8 - Место нанесения маркировочной универсальных MERTIS DxxxP таблички
Место
нанесения серийного номера
Место нанесения
знака утверждения типа
Ma die in China
TEST INSTBijmCnTS STSTCmS
MERT/S intn@mCrtis.ru
|
Туре Машина испытательная универсальная MERTIS D |
Model D4000T | |
|
5/N 999999 |
Year 2024 | |
|
Power 220V | ||
|
Fnom 4 kN |
Рисунок 9 - Общий вид маркировочной таблички
Рисунок 10 - Общий вид пломбировочной наклейки и место ее нанесения
Рисунок 11 - Изображение товарного знака
Программное обеспечение
Для работы с машинами используется программное обеспечение «merTEST-DD» (далее - ПО), устанавливаемое на персональном компьютере. ПО разработано специально для машин и служит для управления их функциональными возможностями, а также для обработки и отображения результатов измерений.
ПО «merTEST-DD» защищено от несанкционированного доступа ключом электронной защиты.
Уровень защиты ПО - «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения_______________________
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
merTEST-DD |
|
Номер версии (идентификационный номер ПО) |
не ниже 1.0.0.0 |
|
Цифровой идентификатор ПО |
86CE297B23633335A534E5C3358FF4F0 |
|
Алгоритм вычисления цифрового идентификатора ПО |
MD5 |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение | ||
|
Модификация |
D50, D50T, D50P |
D800, D800T, D800P |
D2000, D2000T, D2000P |
|
Диапазон измерений силы, Н |
от 0,1 до 50 |
от 1,6 до 800 |
от 4 до 2000 |
|
Пределы допускаемой относительной погрешности измерений силы, % |
±0,5 | ||
|
Диапазон измерений перемещения штока, мм |
от -5,5 до -0,3; от 0,3 до 5,5 |
от -20,5 до -0,3; от 0,3 до 20,5 |
от -32,5 до -0,3; от 0,3 до 32,5 |
|
Пределы допускаемой относительной погрешности измерений перемещения штока, % |
±0,5 | ||
|
Диапазон измерений крутящего момента силы (только для модификаций DxxxT), Н-м |
от 0,1 до 12 |
от 0,1 до 12 |
от 0,2 до 20 |
|
Пределы допускаемой относительной погрешности измерений крутящего момента силы (только для модификаций DxxxT), % |
±1 | ||
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение | ||
|
Модификация |
D4000, D4000T, D4000P |
D8000, D8000T, D8000P |
D10000, D10000T, D10000P |
|
Диапазон измерений силы, Н |
от 8 до 4000 |
от 16 до 8000 |
от 20 до 10000 |
|
Пределы допускаемой относительной погрешности измерений силы, % |
±0,5 | ||
|
Диапазон измерений перемещения штока, мм |
от -32,5 до -0,3; от 0,3 до 32,5 |
от -32,5 до -0,3 от 0,3 до 32,5 |
от -32,5 до -0,3 от 0,3 до 32,5 |
|
Пределы допускаемой относительной погрешности измерений перемещения штока, % |
±0,5 | ||
|
Диапазон измерений крутящего момента силы (только для модификаций DxxxT), Нм |
от 0,2 до 20 |
от 0,7 до 70 |
от 0,7 до 70 |
|
Пределы допускаемой относительной погрешности измерений крутящего момента силы (только для модификаций DxxxT), % |
±1 | ||
Таблица 4 - Метрологические характеристики
|
Наименование характеристики |
Значение | ||
|
D15000, |
D20000, |
D30000, | |
|
Модификация |
D15000T, |
D20000T, |
D30000T, |
|
D15000P |
D20000P |
D30000P | |
|
Диапазон измерений силы, Н |
от 30 до 15000 |
от 40 до 20000 |
от 60 до 30000 |
|
Пределы допускаемой относительной погрешности измерений силы, % |
±0,5 | ||
|
Диапазон измерений перемещения штока, |
от -32,5 до -0,3 |
от -32,5 до -0,3 |
от -40 до -0,3 |
|
мм |
от 0,3 до 32,5 |
от 0,3 до 32,5 |
от 0,3 до 40 |
|
Пределы допускаемой относительной погрешности измерений перемещения штока, % |
±0,5 | ||
|
Диапазон измерений крутящего момента силы (только для модификаций DxxxT), Им |
от 0,7 до 70 |
от 1 до 100 |
от 1,5 до 150 |
|
Пределы допускаемой относительной погрешности измерений крутящего момента силы(только для модификаций DxxxT), % |
±1 | ||
Таблица 5 - Метрологические характеристики
|
Модификация датчика перемещений (деформаций) |
Базовая длина, мм |
Диапазон измерений перемещений (деформаций) |
Пределы допускаемой погрешности измерений перемещений (деформаций) | |
|
абсолютной в диапазоне измерений от -0,3 до 0,3 мм включ., мкм |
относительной в диапазонах измерений до -0,3 и св. 0,3 мм, % | |||
|
3442-0125M-125M-ST |
12,5 |
от -1 до 12,5 мм |
±1 |
±0,5 |
|
3442-025M-125M-ST |
25 |
от -1 до 12,5 мм | ||
|
3442-050M-125M-ST |
50 |
от -1 до 12,5 мм | ||
|
3442-0125M-050M-ST |
12,5 |
от -1 до 5 мм | ||
|
3442-025M-050M-ST |
25 |
от -1 до 5 мм | ||
|
3442-050M-050M-ST |
50 |
от -1 до 5 мм | ||
|
3442-0125M-020M-ST |
12,5 |
от -1 до 2 мм | ||
|
3442-025M-020M-ST |
25 |
от -1 до 2 мм | ||
|
3442-050M-020M-ST |
50 |
от -1 до 2 мм | ||
Таблица 6 - Технические характеристики
|
Наименование характеристики |
Значение | |||
|
Модификация |
D50, D50T, D50P |
D800, D800T, D800P |
D2000, D2000T, D2000P |
D4000, D4000T, D4000P |
|
Габаритные размеры, мм, не более: - длина - ширина - высота |
320 190 660 |
800 600 1500 |
800 600 1600 |
800 600 1800 |
|
Масса, кг, не более: |
35 |
250 |
380 |
465 |
|
Параметры электрического питания переменного тока: - напряжение, В - частота, Гц |
220 ± 22 50 ± 1 | |||
Таблица 7 - Технические характеристики
|
Наименование характеристики |
Значение | ||||
|
Модификация |
D8000, |
D10000, |
D15000, |
D20000, |
D30000, |
|
D8000T, |
D10000T, |
D15000T, |
D20000T, |
D30000T, | |
|
D8000P |
D10000P |
D15000P |
D20000P |
D30000P | |
|
Габаритные размеры, мм, не более: | |||||
|
- длина |
950 |
950 |
950 |
1100 |
1200 |
|
- ширина |
700 |
700 |
700 |
800 |
800 |
|
- высота |
1800 |
1800 |
1800 |
2000 |
2850 |
|
Масса, кг, не более: |
950 |
950 |
950 |
2000 |
2000 |
|
Параметры электрического питания переменного тока: | |||||
|
- напряжение, В |
380 ± 38 | ||||
|
- частота, Гц |
50 ± 1 | ||||
Таблица 8 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более |
от +15 до +35 80 |
Таблица 9 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч, не менее |
10 000 |
|
Средний срок службы, лет, не менее |
20 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации и на маркировочную табличку типографским способом.
Комплектность
Таблица 10- Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Машина испытательная универсальная MERTIS D |
В зависимости от модификации |
1 шт. |
|
Программное обеспечение merTEST-DD на электронном носителе |
_ |
1 шт. |
|
Персональный компьютер |
_ |
По заказу |
|
Руководство по эксплуатации |
_ |
1 экз. |
|
Датчик перемещения (деформации) |
_ |
По заказу |
|
Паспорт |
1 экз. |
Сведения о методах измерений
приведены в части III «Программное обеспечение» документа «Машины испытательные универсальные MERTIS D. Руководство по эксплуатации».
Нормативные документы
Государственная поверочная схема для средств измерений силы, утверждённая приказом Федерального агентства по техническому регулированию и метрологии № 2498 от 22 октября 2019 г.
Государственная поверочная схема для средств измерений крутящего момента силы, утвержденная Приказом Федерального агентства по техническому регулированию и метрологии № 2152 от 06 сентября 2024 г.
«Машины испытательные универсальные MERTIS D. Стандарт предприятия» Shanghai Duratt Instrument Co., Ltd., Китай
