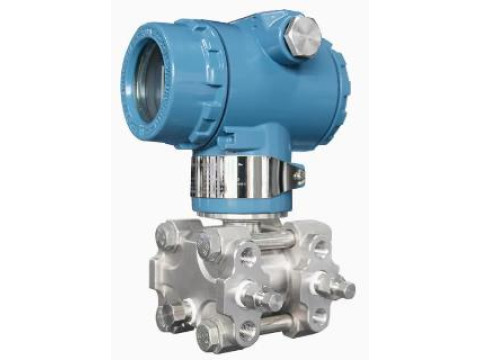

Датчики перепада давления монокристаллические кремниевые высокоточные QYB401
| Номер в ГРСИ РФ: | 97810-26 |
|---|---|
| Категория: | Датчики давления |
| Производитель / заявитель: | Baoji Xingyuteng Measure and Control Instruments Co., Ltd, КИТАЙ |
Датчики перепада давления монокристаллические кремниевые высокоточные QYB401 (далее - датчики) предназначены для измерений разности давления жидкости и преобразований измеренных значений в унифицированный аналоговый выходной сигнал силы постоянного тока.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97810-26 | |||||||||
| Наименование | Датчики перепада давления монокристаллические кремниевые высокоточные | |||||||||
| Модель | QYB401 | |||||||||
| Приказы |
№319 от
24.02.2026
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Единичное | |||||||||
| Идентификатор записи ФИФ ОЕИ | 5b6cc8ba-586f-fb72-394a-6be1634cf5d4 | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
Baoji Xingyuteng Measure and Control Instruments Co., Ltd, КИТАЙ, Building 10, High-end Equipment Industrial Park, Xizhong Road, Baoji High-Tech Development Zone, Baoji City, Shaanxi Province, P.R.
Поверка
| Методика поверки / информация о поверке |
МП-НИЦЭ-138-25 Государственная система обеспечения единства измерений. Датчики перепада давления монокристаллические кремниевые высокоточные QYB401. Методика поверки
(с 24.02.2026)
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97810-26: Описание типа
2026-97810-26.pdf
|
Скачать | 119.3 КБ | |
|
97810-26: Методика поверки
МП-НИЦЭ-138-25
2026-mp97810-26.pdf
|
Скачать | 1.5 MБ |
Описание типа
Назначение
Датчики перепада давления монокристаллические кремниевые высокоточные QYB401 (далее - датчики) предназначены для измерений разности давления жидкости и преобразований измеренных значений в унифицированный аналоговый выходной сигнал силы постоянного тока.
Описание
Принцип действия датчиков основан на преобразовании разности давлений, подводимых к измерительному блоку, в электрический сигнал. Измерительный блок содержит два первичных измерительных преобразователя, каждый из которых воспринимает давление в соответствующей входной камере. Чувствительным элементом первичного преобразователя является мембрана с тензорезисторами, деформация которой под действием давления вызывает изменение их электрического сопротивления. Электрические сигналы, формируемые первичными преобразователями, поступают в электронный блок, где формируется сигнал, пропорциональный разности давлений, который выводится на жидкокристаллический индикатор (далее - ЖКИ) и преобразуется в унифицированный выходной сигнал силы постоянного тока от 4 до 20 мА.
Конструктивно датчики представляют собой корпус синего цвета, в котором размещены электронный блок и чувствительный элемент в виде измерительной ячейки. Датчики оснащены встроенным ЖКИ.
К датчикам данного типа относятся датчики перепада давления монокристаллические кремниевые высокоточные QYB401 с зав. №№ 230801586, 230906002.
Заводской номер нанесен на маркировочную табличку, расположенную на корпусе датчиков, методом гравировки в виде цифрового кода.

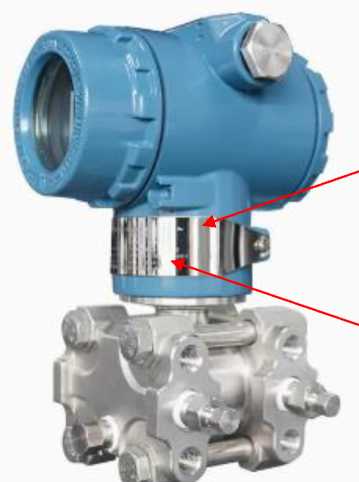

Общий вид датчиков с указанием нанесения знака утверждения типа, места нанесения заводского номера представлен на рисунке 1. Нанесение знака поверки на датчики не предусмотрено. Пломбирование мест настройки (регулировки) датчиков не предусмотрено.

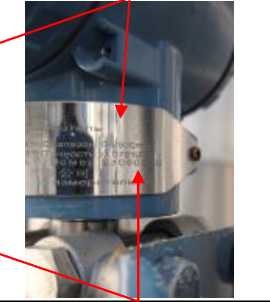

Место нанесения знака утверждения типа
Место нанесения заводского номера
Рисунок 1 - Общий вид датчиков с указанием места нанесения знака утверждения типа и заводского номера
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений разности давления, кПа |
от 0 до 2,5 |
|
Пределы допускаемой приведенной (к диапазону измерений) основной погрешности измерений разности давления, % |
±0,09 |
|
Пределы допускаемой приведенной (к диапазону измерений) дополнительной погрешности измерений разности давления от изменения температуры окружающей среды в диапазоне рабочих температур, на каждые 10 °С, % |
±0,075 |
|
Диапазон преобразований разности давления в выходной аналоговый сигнал силы постоянного тока от 4 до 20 мА, кПа |
от 0 до 2,5 |
|
Пределы допускаемой приведенной (к диапазону преобразований) основной погрешности преобразований разности давления в выходной аналоговый сигнал силы постоянного тока от 4 до 20 мА, % |
±0,09 |
|
Пределы допускаемой приведенной (к диапазону преобразований) дополнительной погрешности преобразований разности давления в выходной аналоговый сигнал силы постоянного тока от 4 до 20 мА от изменения температуры окружающей среды в диапазоне рабочих температур, на каждые 10 °С, % |
±0,075 |
|
Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность, % |
от +20 до +30 от 30 до 80 |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Номинальное значение напряжения питания постоянного тока, В |
24 |
|
Габаритные размеры (высотахдлинахширина), мм, не более |
185x150x130 |
|
Масса, кг, не более |
2 |
|
Условия эксплуатации: - температура окружающей среды, °C - относительная влажность, % |
от -20 до +65 от 30 до 80 |
|
Маркировка взрывозащиты |
1Ex d IIC T6 Gb |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
10 |
|
Средняя наработка на отказ, ч |
100000 |
Знак утверждения типа
нанесен на титульный лист паспорта типографским способом и на маркировочную табличку методом гравировки.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Датчик перепада давления монокристаллический кремниевый высокоточный |
QYB401 |
1 шт. |
|
Паспорт |
HC.23035.LT-021101.002 1) HC.23035.LT-020301.002 2) |
1 экз. |
|
1) для зав. № 230801586. 2) для зав. № 230906002. | ||
Сведения о методах измерений
приведены в разделе «ПРАВИЛА И УСЛОВИЯ МОНТАЖА» документов nC.23035.LT-021101.002 «Датчик перепада давления монокристаллический кремниевый высокоточный QYB401. Паспорт» и ПС.23035.ЦГ-020301.002 «Датчик перепада давления монокристаллический кремниевый высокоточный QYB401. Паспорт».
Нормативные документы
Приказ Росстандарта от 10.03.2025 г. № 472 «Об утверждении Государственной поверочной схемы для средств измерений разности давлений до 1405 Па»
