Нутромеры индикаторные с ценой деления 0,01 мм
| Номер в ГРСИ РФ: | 97812-26 |
|---|---|
| Категория: | Нутромеры |
| Производитель / заявитель: | ООО ТД "ИТО-Туламаш", г.Москва |
Нутромеры индикаторные с ценой деления 0,01 мм (далее по тексту - нутромеры) предназначены для контактных измерений внутренних диаметров сквозных и глухих отверстий относительным методом, а также расстояний между плоскопараллельными поверхностями.
Информация по Госреестру
| Основные данные | |||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97812-26 | ||||||||||||||||||||||||
| Действует | по 24.02.2031 | ||||||||||||||||||||||||
| Наименование | Нутромеры индикаторные с ценой деления 0,01 мм | ||||||||||||||||||||||||
| Приказы |
№319 от
24.02.2026
— Об утверждении типов средств измерений
|
||||||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||||||||||||||
| Характер производства | Серийное | ||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 2441a682-8722-8d16-b5e5-0bd6deaec692 | ||||||||||||||||||||||||
| Испытания |
|
||||||||||||||||||||||||
Производитель / Заявитель
ООО ТД «ИТО-Туламаш», РОССИЯ, 119121, г. Москва, вн.тер.г. Муниципальный округ Хамовники, пер. 1-й Тружеников, д. 12, стр. 2, помещ. 1/1; Производственная площадка: JiangXi Provincial RuiFeng Machinery and Tools Co. Ltd, КИТАЙ, NO.299 HONGDU NORTH RD., NANCHANG JIANGXI P.R. CHINA
Поверка
| Методика поверки / информация о поверке |
МП СГ-65-2025 Государственная система обеспечения единства измерений. Нутромеры индикаторные с ценой деления 0,01 мм. Методика поверки
(с 24.02.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97812-26: Описание типа
2026-97812-26.pdf
|
Скачать | 351.8 КБ | |
|
97812-26: Методика поверки
МП СГ-65-2025
2026-mp97812-26.pdf
|
Скачать | 1.2 MБ |
Описание типа
Назначение
Нутромеры индикаторные с ценой деления 0,01 мм (далее по тексту - нутромеры) предназначены для контактных измерений внутренних диаметров сквозных и глухих отверстий относительным методом, а также расстояний между плоскопараллельными поверхностями.
Описание
Принцип действия основан на преобразовании взаимного перемещения измерительных наконечников нутромера в значение измеряемого размера детали, отображаемое на отсчетном устройстве.
Нутромеры состоят из следующих элементов: корпуса с теплоизоляционной ручкой, отсчетного устройства, сменных измерительных стержней, измерительных поверхностей с двухконтактным касанием к измеряемому изделию, центрирующего мостика (нутромеры с диапазоном измерений от 6 до 10 мм могут быть как с центрирующим мостиком, так и без него).
Измерение нутромером происходит двухточечным контактом с измеряемой
поверхностью относительным методом. Настройка производится по установочным кольцам или блокам концевых мер длины с боковиками.
ЕгЕгТ] W
Товарный знак или 4/!-.j'o4 наносится на паспорт нутромера типографским методом и на циферблат отсчетного устройства краской.
Общий вид нутромеров приведены на рисунке 1.
Заводской номер нутромера в виде цифрового или буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится как на державку, так и на отсчетное устройство краской, лазерной маркировкой или в виде наклейки в местах, указанных на рисунке 2.
Общий вид измерительных наконечников указан на рисунке 3.
Пломбирование нутромеров от несанкционированного доступа не предусмотрено.
Нанесение знака поверки на средство измерений не предусмотрено.

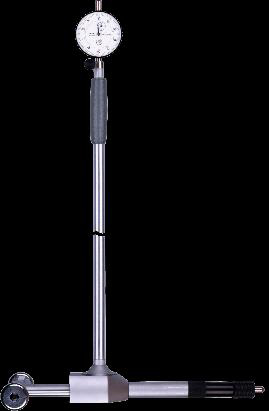

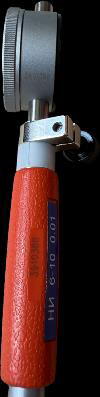

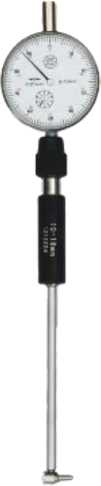

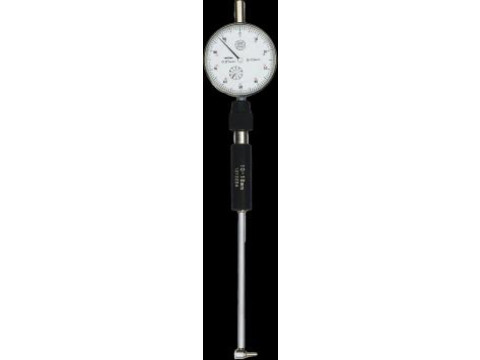

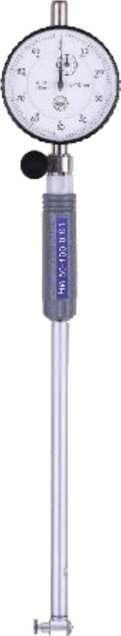

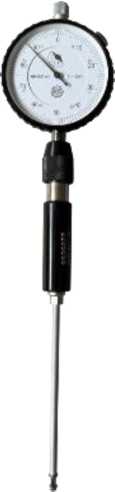

Рисунок 1 - Общий вид нутромеров
Места нанесения заводского номера

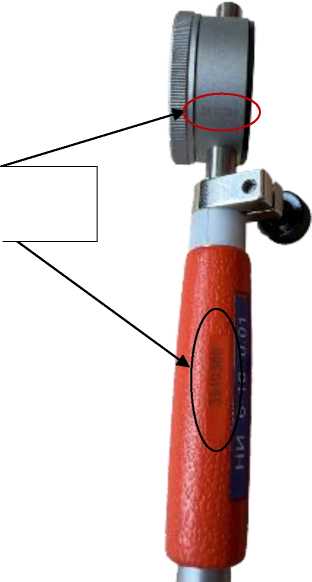

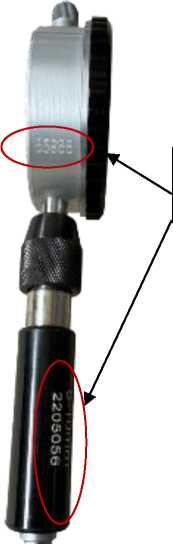

Рисунок 2 - Места нанесения заводского номера

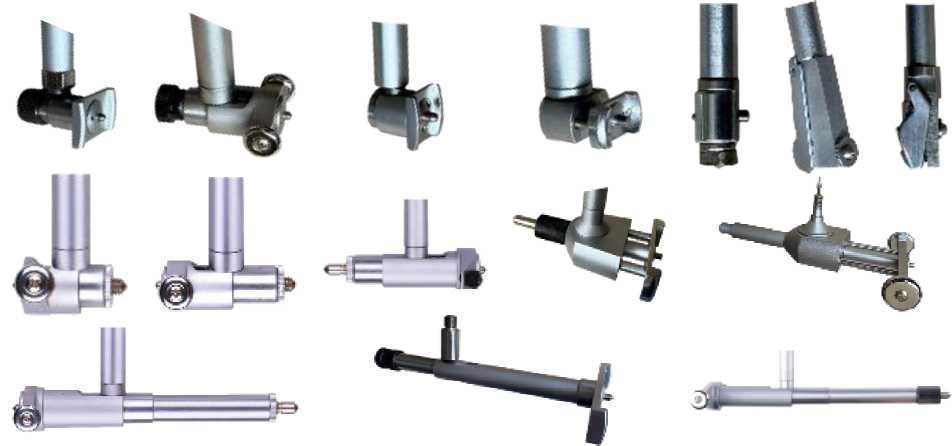

Рисунок 3 - Общий вид измерительных наконечников нутромеров
Технические характеристики
Таблица 1 - Основные метрологические характеристики
|
Диапазон измерений нутромера, мм |
Цена деления отсчетного устройства, мм |
Диапазон измерений отсчетного устройства, мм |
Предел допускаемой погрешности*, мм |
Размах показаний, мм, не более |
Предел допускаемой погрешности измерений, вносимой неточным расположением центрирующего мостика, мм, не более |
|
от 6 до 10 |
0,01 |
от 0 до 5 |
0,012 |
0,003 |
- |
|
от 10 до 18 |
0,01 |
0,003 | |||
|
от 18 до 35 |
0,01 |
0,015 | |||
|
от 18 до 50 |
0,01 |
от 0 до 5 | |||
|
от 0 до 10 | |||||
|
от 35 до 50 |
0,01 |
от 0 до 5 | |||
|
от 0 до 10 | |||||
|
от 50 до 100 |
0,01 |
от 0 до 5 |
0,018 | ||
|
от 0 до 10 | |||||
|
от 50 до 160 |
0,01 |
от 0 до 5 | |||
|
от 0 до 10 | |||||
|
от 100 до 160 |
0,01 |
от 0 до 5 | |||
|
от 0 до 10 | |||||
|
от 160 до 250 |
0,01 |
от 0 до 5 | |||
|
от 0 до 10 | |||||
|
от 250 до 450 |
0,01 |
от 0 до 5 |
0,022 |
- | |
|
от 0 до 10 | |||||
|
от 450 до 700 |
0,01 |
от 0 до 5 | |||
|
от 0 до 10 | |||||
|
от 700 до 1000 |
0,01 |
от 0 до 5 | |||
|
от 0 до 10 | |||||
|
*- За погрешность измерений принимают сумму наибольших абсолютных значений положительных и отрицательных показаний в пределах перемещения измерительного стержня | |||||
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение для нутромера с диапазоном измерений в мм | |||||||||||
|
от 6 до 10 |
от 10 до 18 |
от 18 до 35 |
от 18 до 50 |
от 35 до 50 |
от 50 до 100 |
от 50 до 160 |
от 100 до 160 |
от 160 до 250 |
от 250 до 450 |
от 450 до 700 |
от 700 до 1000 | |
|
Наибольшая глубина измерения, мм, не менее |
60; 100 |
130 |
141 |
150 |
141 |
150 |
150 |
250 |
250 |
500 |
500 |
500 |
|
Перемещение измерительного стержня, мм, не менее |
0,6 |
0,8 |
1,2 |
1,5 |
1,5 |
1,6 |
1,6 |
1,6 |
2,0 |
2,0 |
2,0 |
3,0 |
|
Измерительное усилие нутромера, Н |
от 2,5 до 4,5 |
от 4,0 до 7,0 |
от 5,0 до 9,0 | |||||||||
|
Измерительное усилие центрирующего мостика, Н |
от 5,0 до 8,5 |
от 7,5 до 12,0 |
от 9,5 до 16,0 | |||||||||
|
Параметр шероховатости Ra мкм, не более: - измерительных поверхностей стержней - опорных поверхностей центрирующих мостиков |
0,16 0,63 | |||||||||||
|
Габаритные размеры, мм, не более: - высота - длина - ширина |
236 42 25 |
262 42 22 |
315 56 25 |
315 56 25 |
335 56 35 |
365 56 50 |
428 60 100 |
488 60 100 |
588 100 160 |
688 130 250 |
700 250 300 |
700 300 300 |
|
Масса, кг, не более |
0,2 |
0,3 |
0,4 |
0,4 |
0,5 |
0,6 |
1,0 |
1,2 |
1,5 |
1,8 |
3,0 |
3,0 |
Таблица 3 - Условия эксплуатации
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха при температуре +25 °С, % |
от +15 до +25 58±20 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
5 |
|
Средняя наработка на отказ, условных измерений, для нутромеров с верхним пределом диапазона измерений: до 18 мм включ. св. 18 мм |
25000 35000 |
|
Примечание: Под условным измерением понимают однократное возвратнопоступательное движение подвижного измерительного стержня нутромера на величину нормируемого наименьшего перемещения измерительного стержня | |
Знак утверждения типа
наносится на титульный лист паспорта типографским методом.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Комплектность |
|
Нутромер индикаторный с ценой деления 0,01 мм |
- |
1 шт. |
|
Сменные измерительные стержни |
- |
1 компл. |
|
Футляр |
- |
1 шт. |
|
Паспорт |
- |
1 экз. |
Сведения о методах измерений
приведены в разделе 6 «Порядок работы» паспорта нутромеров.
Нормативные документы
Государственная поверочная схема для средств измерений длины в диапазоне от 1-10’9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г.№ 2840
ТУ 0606-4-2024 «Нутромеры индикаторные с ценой деления 0,01 мм. Технические условия»
