Трансформаторы напряжения SU 550/S80NL
| Номер в ГРСИ РФ: | 97819-26 |
|---|---|
| Категория: | Трансформаторы |
| Производитель / заявитель: | Фирма "Trench Germany GmbH", Германия |
Трансформаторы напряжения SU 550/S80NL (далее - трансформаторы) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц, применяются в комплектных распределительных устройствах с элегазовой изоляцией (КРУЭ).
Информация по Госреестру
| Основные данные | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97819-26 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Наименование | Трансформаторы напряжения | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Модель | SU 550/S80NL | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Приказы |
№319 от
24.02.2026
— Об утверждении типов средств измерений
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Характер производства | Единичное | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | a9a8478c-c1ed-8b3a-6843-2b38e5cb7e2c | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Испытания |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Производитель / Заявитель
TRENCH Germany GmbH, ГЕРМАНИЯ, Nurnberger Strasse 199, 96050 Bamberg
Поверка
| Методика поверки / информация о поверке |
РТ-МП-1789-201_1.3-2025 Государственная система обеспечения единства измерений. Трансформаторы напряжения SU 550/S80NL. Методика поверки
(с 24.02.2026)
|
| Межповерочный интервал / Периодичность поверки |
8 лет
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 27 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 15.03.2026 |
Поверители
Скачать
|
97819-26: Описание типа
2026-97819-26.pdf
Файл устарел
|
Скачать | 120.3 КБ | |
|
97819-26: Методика поверки
РТ-МП-1789-201_1.3-2025
2026-mp97819-26.pdf
Файл устарел
|
Скачать | 1.6 MБ | |
|
97819-26: Описание типа
2026-97819-26-1.pdf
|
Скачать | 120.3 КБ | |
|
97819-26: Методика поверки
РТ-МП-1789-201_1.3-2025
2026-mp97819-26-1.pdf
|
Скачать | 1.6 MБ |
Описание типа
Назначение
Трансформаторы напряжения SU 550/S80NL (далее - трансформаторы) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц, применяются в комплектных распределительных устройствах с элегазовой изоляцией (КРУЭ).
Описание
Трансформаторы представляют собой масштабные преобразователи индуктивного типа. Принцип действия трансформаторов основан на явлении взаимной индукции в обмотках, намотанных на один сердечник.
Трансформаторы имеют три вторичные обмотки (две измерительные и одна защитная), которые размещены в баке, заполненном элегазом. Плотность элегаза контролируется специальным монитором плотности. Для обеспечения безопасности предусмотрены предохранительные клапаны с разрывной мембраной. Сердечник трансформаторов набран из листов трансформаторной стали квадратного сечения и имеет низкие потери. Активная часть трансформаторов помещена в бак, изготовленный из высококачественной стали. Выводы вторичных обмоток подключены к клеммам контактной коробки. Крышка контактной коробки пломбируется для предотвращения несанкционированного доступа.
К данному типу относятся трансформаторы напряжения SU 550/S80NL с заводскими номерами: 3035982; 3035983; 3035984; 3035985; 3035986; 3035987; 3035988; 3035989; 3035990; 3035991; 3035992; 3035993; 3035994; 3035995; 3035996; 3035997; 3035998; 3035999; 3036000; 3036001; 3036002; 3036003; 3036004; 3036005; 3036006; 3036007; 3036008.
На корпусе трансформаторов крепится табличка технических данных, на которой методом гравирования наносится серийный номер в виде цифрового обозначения, состоящего из арабских цифр.
Нанесение знака поверки на трансформаторы не предусмотрено.

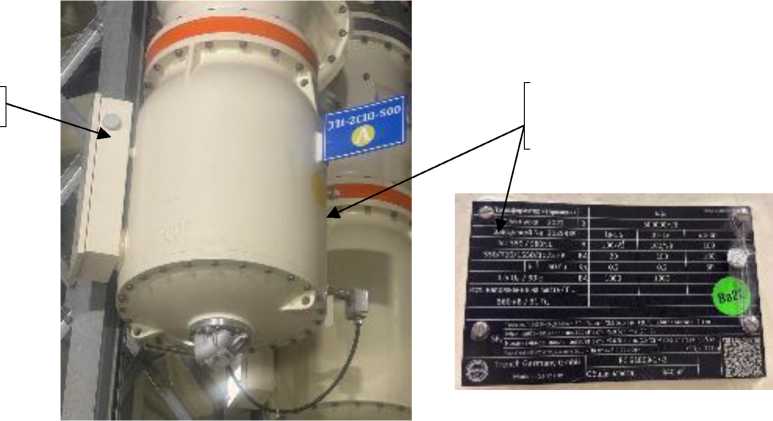

Общий вид трансформаторов, место нанесения заводского номера и место пломбирования представлены на рисунке 1.
Место нанесения заводского номера
Место пломбировки
Рисунок 1 - Общий вид трансформаторов, место нанесения заводского номера и место пломбирования
Технические характеристики
Таблица 1 - Метрологические характеристики_____________________________________
|
Наименование характеристики |
Значение |
|
Номинальное напряжение первичной обмотки, кВ |
500/^3 |
|
Номинальное напряжение вторичных обмоток, В - основных - дополнительной |
100/^3 100 |
|
Класс точности вторичных обмоток для измерения ГОСТ IEC 61869-3-2012 |
0,2 |
|
Класс точности вторичной обмотки для защиты ГОСТ IEC 61869-3-2012 |
3P |
|
Номинальные мощности вторичных обмоток для измерения при коэффициенте мощности (cos ф) активно-индуктивной нагрузки 0,8, В^А |
20; 100 |
|
Номинальная мощность вторичной обмотки для защиты при коэффициенте мощности (cos ф) активно-индуктивной нагрузки 0,8, В^А |
100 |
|
Номинальная частота напряжения сети, Гц |
50 |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Масса, кг, не более |
500 |
|
Габаритные размеры (высота хдиаметр), мм, не более |
2050 х 0950 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более |
от -30 до +55 95 |
|
Средняя наработка до отказа, ч, не менее |
262800 |
|
Средний срок службы, лет, не менее |
30 |
Знак утверждения типа
наносится на паспорт типографским способом.
Комплектность
Комплектность СИ приведена в таблице 3.
Таблица 3 - Комплектность СИ
|
Наименование |
Обозначение |
Количество, шт. |
|
Трансформатор напряжения |
SU 550/S80NL |
1 |
|
Паспорт |
- |
1 |
Сведения о методах измерений
приведены в разделе 1 «Основные сведения и технические данные» паспорта.
Нормативные документы
ГОСТ IEC 61869-3-2012 «Трансформаторы измерительные. Часть 3. Дополнительные требования к индуктивным трансформаторам напряжения»
Приказ Федерального агентства по техническому регулированию и метрологии от 07 августа 2023 года № 1554 «Об утверждении государственной поверочной схемы для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/^3 до 750/^3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ»
