Радиозонды аэрологические РЗТ
| Номер в ГРСИ РФ: | 97820-26 |
|---|---|
| Производитель / заявитель: | ООО «ТАБУЧЕ», Московская обл., г. Долгопрудный |
Радиозонды аэрологические РЗТ предназначены для измерений температуры и относительной влажности окружающего воздуха.
Информация по Госреестру
| Основные данные | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97820-26 | ||||||||||||
| Действует | по 24.02.2031 | ||||||||||||
| Наименование | Радиозонды аэрологические | ||||||||||||
| Модель | РЗТ | ||||||||||||
| Модификации |
РЗТ-01В 1Б72 РЗТ-01Ц РЗТ-01Н РЗТ-01И 1Б73 1Б74 |
||||||||||||
| Приказы |
№319 от
24.02.2026
— Об утверждении типов средств измерений
|
||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||
| Характер производства | Серийное | ||||||||||||
| Идентификатор записи ФИФ ОЕИ | 2b7536d3-d758-44ee-7a18-81a6355b17d2 | ||||||||||||
| Испытания |
|
||||||||||||
Производитель / Заявитель
Общество с ограниченной ответственностью «ТАБУЧЕ», РОССИЯ, 141701 Московская обл., г. Долгопрудный, ул. Жуковского, д.3
Поверка
| Методика поверки / информация о поверке |
РТ-МП-1721-442-2025 Государственная система обеспечения единства измерений. Радиозонды аэрологические РЗТ. Методика поверки
(с 24.02.2026)
|
| Межповерочный интервал / Периодичность поверки |
Первичная поверка до ввода в эксплуатацию
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97820-26: Описание типа
2026-97820-26.pdf
|
Скачать | 114.9 КБ | |
|
97820-26: Методика поверки
РТ-МП-1721-442-2025
2026-mp97820-26.pdf
|
Скачать | 1.6 MБ |
Описание типа
Назначение
Радиозонды аэрологические РЗТ предназначены для измерений температуры и относительной влажности окружающего воздуха.
Описание
Конструктивно радиозонды аэрологические РЗТ (далее - радиозонды) выполнены в виде моноблока из пенопласта, внутри которого размещен радиоблок с приёмо-передающей антенной и источник электропитания. Корпус радиозонда защищает радиоблок, антенну и батарею от механических повреждений и обеспечивает необходимый тепловой режим во время работы (полета). Первичные измерительные преобразователи вынесены на отдельную планку - держатель и крепятся снаружи корпуса.
Радиозонд является прибором одноразового действия, который поднимается в атмосферу на латексной оболочке, наполненной водородом или гелием.
Принцип действия заключается в измерении поступающих от первичных преобразователей (ПИП) в радиоблок электрических сигналов (рисунок 1), в котором полученная информация преобразуется в радиотелеметрический сигнал несущей частоты, представляющий последовательность радиоимпульсов, следующих с частотой суперизации (поднесущая частота). Последовательность суперирующих импульсов является частотно-манипулированным сигналом. Частота следования суперирующих импульсов принимает два значения, отличающихся на величину девиации, и определяется последовательностью модулирующих видеоимпульсов, период следования которых пропорционален измеряемым величинам. Частота следования суперирующих импульсов от 775 до 825 кГц. Плотность потока энергии излучения передатчика не менее 1,5 • 10-3 Вт/м2. Чувствительность приемопередатчика не более минус 64 дБ.

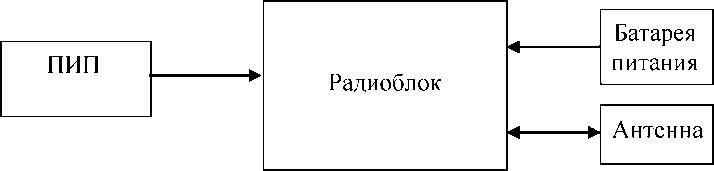

Рисунок 1 - Структурная схема радиозонда
К данному средству измерений относятся следующие модификации, отличающиеся друг от друга составом ПИП и несущей частотой радиотелеметрического сигнала:
- РЗТ-01В - радиозонд 1680 МГц, снабженный датчиками температуры и влажности;
- 1Б72 - радиозонд 1680/1782 МГц, снабженный датчиками температуры и влажности;
- РЗТ-01Ц - радиозонд 1680 МГц, снабженный датчиками температуры и влажности, с цифровым каналом передачи данных;
- РЗТ-01Н - радиозонд навигационный (GPS/Глонасс) 403 МГц, снабженный датчиками температуры и влажности;
- РЗТ-01И - радиозонд с инерционной системой навигации 403 МГц, снабженный датчиками температуры и влажности;
- 1Б73 - радиозонд 1680/1782 МГц, снабженный датчиком температуры;
- 1Б74 - радиозонд 1680/1782 МГц, снабженный датчиками температуры и давления.
Несущая частота излучения приемопередатчика от 1680 до 1690 МГц, или от 1774 до 1790 МГц (для модификаций РЗТ-01В, 1Б72, 1Б73, 1Б74, РЗТ-01Ц), или от 400 до 406 МГц (для модификаций РЗТ-01Н, РЗТ-01И).
Нанесение знака поверки на средство измерений не предусмотрено.
Заводской номер в виде обозначения, состоящего из арабских цифр, наносится методом типографской печати на этикетку, прикрепленную к корпусу.
Общий вид средства измерений и места нанесения заводского номера представлены на рисунках 2, 3.

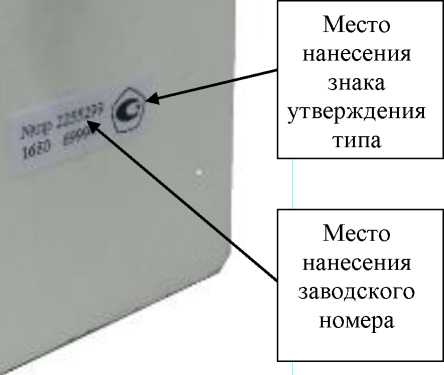

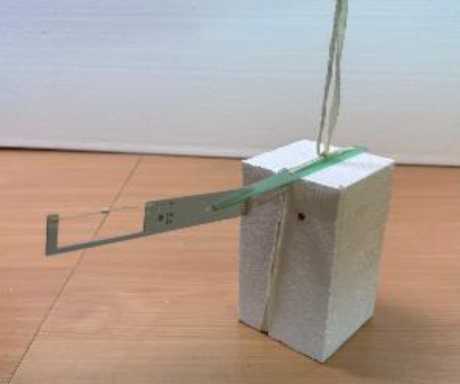

Рисунок 2 - Общий вид радиозондов Рисунок 3 - Этикетка с заводским номером и знаком утверждения типа
Пломбирование радиозондов не предусмотрено.
Программное обеспечение
Программное обеспечение (ПО) устанавливается на предприятии-изготовителе и служит для обработки поступающей с ПИП метеоинформации, а также для управления работой радиоблока.
Доступ потребителя к ПО отсутствует. Конструкция радиозонда исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Zond.hex |
|
Номер версии (идентификационный номер) ПО |
V1.65 |
|
Цифровой идентификатор ПО |
0x001A513E |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений температуры, °С |
от -95 до +55 |
|
Пределы допускаемой абсолютной погрешности измерений температуры, °С |
±1,0 (±0,6*) |
|
Диапазон измерений относительной влажности, % |
от 0 до 98 |
|
Пределы допускаемой абсолютной погрешности измерений относительной влажности, % |
±5 |
|
*- по заказу | |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания постоянного тока от элементов питания, В |
6,0±1,5 |
|
Габаритные размеры (Д*Ш*В), мм, не более |
170x100x100 |
|
Масса, кг, не более |
0,29 |
|
Условия эксплуатации: - температура окружающей среды °С - относительная влажность, % |
от -95 до +55 от 0 до 98 |
Знак утверждения типа
наносится типографским способом на титульный лист руководства по эксплуатации, паспорт и этикетку с заводским номером на корпусе радиозонда в месте, указанном на рисунке 3.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Кол-во. |
|
Радиозонд аэрологический РЗТ |
Модификация по заказу |
1 шт. |
|
Планка держатель |
- |
1 шт. |
|
Шнур L=18 м |
- |
1 шт. |
|
Этикетки градуировочных коэффициентов |
- |
1 экз. |
|
Руководство по эксплуатации* |
РЭ 26.51.12-001-76168328-2025 |
1 экз. |
|
Паспорт |
ПС 26.51.12-001-76168328-2025 |
1 экз. |
|
*- на партию, поставляемую в один адрес | ||
Сведения о методах измерений
приведены в разделе 2 «Устройство и работа изделия и его составных частей» и п.1.2 «Метрологические характеристики радиозондов» руководства по эксплуатации РЭ 26.51.12-001-76168328-2025.
Нормативные документы
Приказ Росстандарта от 19 ноября 2024 г. № 2712 «Об утверждении Государственной поверочной схемы для средств измерений температуры»
Приказ Минпромторга от 21 ноября 2023 г. № 2415 «Об утверждении Государственной поверочной схемы для средств измерений влажности газов и температуры конденсации углеводородов»
Постановление Правительства РФ от 16 ноября 2020 года № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (пункты 9.21, 9.22 Перечня)
ТУ 26.51.12-001-76168328-2025. Радиозонды аэрологические РЗТ. Технические условия
