Измерители многопараметрические ТМ-80N
| Номер в ГРСИ РФ: | 97824-26 |
|---|---|
| Производитель / заявитель: | Joyo M&C Technology Co., Ltd., Китай |
Измерители многопараметрические TM-80N (далее - измерители, TM-80N) предназначены для измерений плотности, температуры и уровня жидкости, в том числе нефтепродуктов, сжиженного углеводородного и природного газов и их фракций.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97824-26 | |||||||||
| Действует | по 20.02.2031 | |||||||||
| Наименование | Измерители многопараметрические | |||||||||
| Модель | ТМ-80N | |||||||||
| Приказы |
№304 от
20.02.2026
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | fb2b0cc5-0395-d46d-3da6-60c401690946 | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
Joyo M&C Technology Co., Ltd., КИТАЙ, 9-103, Yuqing Road 2222, Changqing District, Jinan City, Shandong Province
Поверка
| Методика поверки / информация о поверке |
РТ-МП-1135-208-2025 Государственная система обеспечения единства измерений. Измерители многопараметрические ТМ80N. Методика поверки
(с 20.02.2026)
|
| Межповерочный интервал / Периодичность поверки |
5 лет
Для измерительного канала уровня сжиженных газов
3 года
Для измерительного канала уровня с пределами допускаемой абсолютной погрешности свыше ±3 мм
5 лет
Для измерительного канала температуры резервуаров
1 год
Для измерительного канала плотности
|
| Зарегистрировано поверок | |
| Актуальность информации | 15.03.2026 |
Поверители
Скачать
|
97824-26: Описание типа
2026-97824-26.pdf
Файл устарел
|
Скачать | 229.5 КБ | |
|
97824-26: Методика поверки
РТ-МП-1135-208-2025
2026-mp97824-26.pdf
Файл устарел
|
Скачать | 3.3 MБ | |
|
97824-26: Описание типа
2026-97824-26-1.pdf
|
Скачать | 229.5 КБ | |
|
97824-26: Методика поверки
РТ-МП-1135-208-2025
2026-mp97824-26-1.pdf
|
Скачать | 3.3 MБ |
Описание типа
Назначение
Измерители многопараметрические TM-80N (далее - измерители, TM-80N) предназначены для измерений плотности, температуры и уровня жидкости, в том числе нефтепродуктов, сжиженного углеводородного и природного газов и их фракций.
Описание
Принцип действия TM-80N при измерении плотности основан на зависимости резонансной частоты колебаний чувствительного элемента, помещённого в измеряемую среду, от плотности измеряемой среды.
Принцип действия TM-80N при измерении температуры основан на зависимости электрического сопротивления чувствительного элемента термопреобразователя сопротивления от температуры измеряемой среды.
Принцип действия TM-80N при измерении уровня основан на вычислении положения буйка в зависимости от количества оборотов энкодера, на валу которого установлен барабан, на который намотана лента с подвешенным на ее конце измерительным буйком. Энкодер серводвигателя блока барабана фиксирует каждый шаг двигателя и выдаёт сигнал, на основании которого микропроцессор рассчитывает линейное перемещение буйка.
Измеритель состоит из корпуса (состоящего из трёх секций/отделений) и буйка.
Корпус измерителя имеет изолированную трёхсекционную конструкцию, состоящую из блока электроники, блока барабана с лентой, на конце которой закреплён измерительный буек и клеммного отделения. Внутри блока электроники находятся управляющие микропроцессоры и серводвигатель; внутри блока барабана находится барабан с измерительной лентой.
Серводвигатель передает вращение на барабан посредством магнитной муфты.
Буек закреплен на конце измерительной ленты, другой конец которой намотан на барабан. Буёк снабжен сенсорами для измерения плотности и температуры продукта.
Питание сенсоров буйка и передача информации от буйка в блок электроники осуществляется по проводам, интегрированным в измерительную ленту измерителя.
Для считывания показаний на месте эксплуатации измеритель оборудован LED дисплеем с сенсорными кнопками, которые могут применяться для конфигурирования прибора.
Блок электроники обрабатывает сигналы от блока барабана и буйка и выдаёт на дисплей и во внешние системы информацию об измеренной плотности, температуре, уровне, а также позволяет подключить дополнительные внешние устройства с интерфейсом HART.
Блок барабана с лентой выполняет функцию перемещения буйка вдоль вертикальной оси резервуара.
Буёк с расположенными в нём первичными преобразователями выполняет функцию измерений температуры и плотности.
Измеритель многопараметрический TM-80N в основном используется для измерения плотности и температуры продукта на разных уровнях в резервуаре и отображения данных в системе мониторинга, и построения профилей распределения температуры и плотности продукта в резервуаре.
Общий вид измерителей приведён на рисунке 1.
Маркировочная табличка показана на рисунке 2.

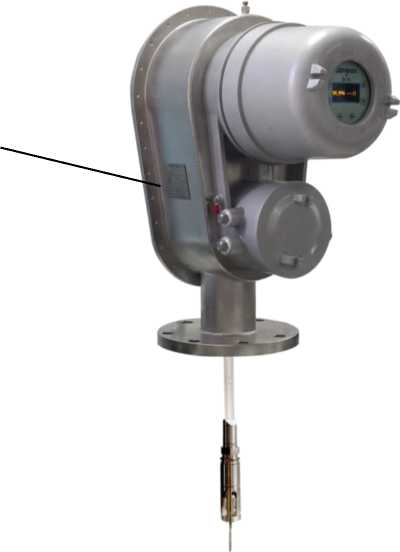

Место нанесения знака утверждения типа и заводского номера (на маркировочной табличке)
Рисунок 1 - Внешний вид измерителей многопараметрических TM-80N
Измеритель многопараметрически и TM-80N
Напряжение питания В
Давление измеряемой среды____МПа
Диапазон температур окружающей среды от -40 °C до +70 °C
Степень защиты IP68
Маркировка взрывозащиты___________________________
Заводской номер
Дата изготовления
Joyo М&С Technology Со., Ltd. J П V
Сделано в Китае
Рисунок 2 - Макет маркировочной таблички
Знак утверждения типа и заводской номер (состоящий из арабских цифр), наносятся лазерной гравировкой на маркировочную табличку, закрепляемую на корпусе блока электроники.
Программное обеспечение
Программное обеспечение (далее - ПО) измерителя является встроенным. Преобразование измеряемых величин и обработка измерительных данных выполняется с использованием внутренних аппаратных и программных средств. ПО хранится в энергонезависимой памяти.
После включения питания встроенное программное обеспечение проводит ряд самодиагностических проверок, во время работы осуществляет сбор и обработку поступающих данных, а также циклическую проверку целостности конфигурационных данных.
Программное обеспечение измерителей предназначено для обработки сигналов, выполнения математической обработки результатов измерений, обеспечения взаимодействия с периферийными устройствами, хранения в энергонезависимой памяти настроек и вывода результатов измерений на устройства индикации.
Метрологические характеристики средства измерений нормированы с учетом влияния программного обеспечения.
Для обеспечения защиты измерительных и конфигурационных данных от несанкционированного доступа, в ПО измерителя предусмотрен трёхуровневый разграниченный доступ по паролям («Оператор», «Сервис», «Супервайзер»), в зависимости от выполняемых функций и уровня полномочий.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.0772014. Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
TM-80N |
|
Номер версии (идентификационный номер) ПО |
5х.х |
|
Примечание - Где «х» может принимать значение от 0 до 9 и не относится к метрологически значимой части ПО. | |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений плотности, кг/м3 |
от 400 до 1000 |
|
Пределы допускаемой абсолютной погрешности измерений плотности, кг/м3 |
±1 |
|
Диапазон измерений температуры, °С |
от -196 до +70 |
|
Пределы допускаемой абсолютной погрешности измерений температуры, °С |
±0,5 |
|
Диапазон измерений уровня, мм |
от 0 до 55000 |
|
Пределы допускаемой приведённой (к диапазону измерений) погрешности измерений уровня, % |
±0,05 |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Давление измеряемой среды, МПа, не более |
0,5; 2,5 (опционально) |
|
Маркировка взрывозащиты для корпуса прибора |
1Ех db ia [ia Ga] IIB Т6 Gb X 0Ех h IIB Т6 Ga X |
|
Степень защиты от проникновения твердых предметов и воды по ГОСТ 14254-2015 (IEC 60529:2013) |
IP68 |
|
Протоколы связи |
RS485; Modbus; HART |
|
Напряжение питания, В: - постоянного тока - переменного тока (опционально) |
от 24 до 36 от 187 до 240 |
|
Потребляемая мощность, Вт, не более |
30 |
|
Масса, кг, не более |
42,5 |
|
Габариты, мм, не более: - ширина - высота - глубина |
360 677 462,5 |
|
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность окружающей среды, % |
от -40 до +70 от 15 до 90 |
Таблица 4 - Показатели надёжности
|
Наименование параметра |
Значение |
|
Средняя наработка на отказ, ч |
120000 |
|
Средний срок службы, лет, не менее |
15 |
Знак утверждения типа
наносится на титульные листы руководства по эксплуатации и паспорта типографским способом и на маркировочную табличку СИ способом, гарантирующим его сохранение.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Измеритель многопараметрический |
ТМ-80N |
1 шт. |
|
Руководство по эксплуатации |
РЭ ТМ-80N |
1 экз. |
|
Паспорт |
ПС ТМ-80N |
1 экз. |
Сведения о методах измерений
приведены в разделе 3.2 руководства по эксплуатации РЭ ТМ-80\.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 01 ноября 2019 г. № 2603 «Об утверждении Государственной поверочной схемы для средств измерений плотности»
Приказ Федерального агентства по техническому регулированию и метрологии от 19 ноября 2024 г. № 2712 «Об утверждении Государственной поверочной схемы для средств измерений температуры»
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 года № 3459 «Об утверждении Государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов»
Техническая документация «Joyo M&C Technology Co., Ltd.», Китай
