Преобразователи измерительные ИП
| Номер в ГРСИ РФ: | 97835-26 |
|---|---|
| Производитель / заявитель: | ООО «Энкор», Московская область, г. Дубна |
Преобразователи измерительные ИП (далее по тексту - преобразователи) предназначены для измерений параметров электрической сети переменного тока с номинальной частотой 50 Гц в соответствии с ГОСТ 30804.4.30-2013 (класс А характеристик процесса измерений) в трехфазных четырехпроводных цепях переменного тока и передачи измеренных значений по интерфейсам связи.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97835-26 | |||||||||
| Действует | по 25.02.2031 | |||||||||
| Наименование | Преобразователи измерительные | |||||||||
| Модель | ИП | |||||||||
| Модификации |
ИП-41-3x0_1A(AC)/3x0_100В(AC) ИП-41-3x0_5A(AC)/3x0_100В(AC) ИП-41-3x0_1A(AC)/3x0_380В(AC) ИП-41-3x0_5A(AC)/3x0_380В(AC) |
|||||||||
| Приказы |
№335 от
25.02.2026
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | 0b8c34e7-50b0-e1b2-bfc4-5032c7a9d840 | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
ООО «Энкор»), РОССИЯ, 141981, Московская область, г. о. Дубна, г. Дубна, ул. Академика Алексея Сисакяна, д. 4
Поверка
| Методика поверки / информация о поверке |
МП-397-2024 Государственная система обеспечения единства измерений. Преобразователи измерительные ИП. Методика поверки
(с 25.02.2026)
|
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97835-26: Описание типа
2026-97835-26.pdf
|
Скачать | 165.5 КБ | |
|
97835-26: Методика поверки
МП-397-2024
2026-mp97835-26.pdf
|
Скачать | 1.7 MБ |
Описание типа
Назначение
Преобразователи измерительные ИП (далее по тексту - преобразователи) предназначены для измерений параметров электрической сети переменного тока с номинальной частотой 50 Гц в соответствии с ГОСТ 30804.4.30-2013 (класс А характеристик процесса измерений) в трехфазных четырехпроводных цепях переменного тока и передачи измеренных значений по интерфейсам связи.
Описание
Преобразователи являются многофункциональными измерительными приборами для электроэнергетики, которые используются для преобразования и передачи параметров электрической сети по интерфейсу с цифровым протоколом передачи данных.
Принцип работы преобразователей основан на аналого-цифровом преобразовании мгновенных значений входных сигналов тока и напряжения с последующим вычислением значений измеряемых величин. Результаты измерений и расчетов доступны для считывания по интерфейсу с цифровым протоколом передачи данных.
Преобразователи применяются для средств телемеханики производства ООО «ЭНКОР». Питание преобразователя осуществляется по шине питания устройства телемеханики.
Конструктивно преобразователи представляют собой печатную плату с установленными электронными компонентами и стандартными разъемами, и предназначены для установки в корпус.
На лицевой стороне преобразователей расположены разъемы, предназначенные для внешних подключений, включая подключение цепей измерений параметров электрической сети, а также светодиодная индикация для контроля работоспособности.
Преобразователи изготавливаются в четырех модификациях, соответствующих структуре условного обозначения и отличающихся диапазонами измеряемых токов и напряжений.
ИП -41- 3 xXXXXXX/ 3 xXXXXXX
Обозначение___________________________________________
Тип исполнения:
41 - модульный.____________________________________________
Количество каналов измерений тока (фаз): 3 - три канала.________
Диапазон измеряемого тока:
0_1A(AC) - от 0 до 1 А;
0_5A(AC) - от 0 до 5 А._______________________________________________
Количество каналов измерений напряжения (фаз):3 - три канала.________________
Диапазон измеряемого напряжения:
0_100В(АС) - от 0 до 100 В;
0 380в(аС) - от 0 до 380 В.
Рисунок 1 - Структура условного обозначения преобразователей
Номинальные значения измеряемых параметров модификаций указаны в таблице 1.
Таблица 1 - Номинальные значения измеряемых параметров
|
Модификация |
Обозначение изделия |
ином фазное (линейное), В; 1ном, А |
|
ИП-41-3х0_1А(АС)/3х0_100В(АС) |
ЕМ00.0126.00.000.00 |
57,7 (100); 1 |
|
ИП-41-3х0_5А(АС)/3х0_ 100В (AC) |
ЕМ00.0126.00.000.00-001 |
57,7 (100); 5 |
|
ИП-41-3х0_1А(АС)/3х0_380В(АС) |
ЕМ00.0126.00.000.00-002 |
220 (380); 1 |
|
ИП-41-3х0_5А(АС)/3х0_380В(АС) |
ЕМ00.0126.00.000.00-003 |
220 (380); 5 |
Заводской номер преобразователей, идентифицирующий каждый экземпляр средства измерений, состоящий из арабских цифр, наносится на печатную плату в виде голографической наклейки.
Пломбирование преобразователей не предусмотрено.
Нанесение знака поверки на преобразователи не предусмотрено.
Общий вид преобразователей с указанием места нанесения знака утверждения типа приведен на рисунке 2.
Общий вид преобразователей с указанием места нанесения заводского номера приведен
на рисунке 3.
Место нанесения знака утверждения типа

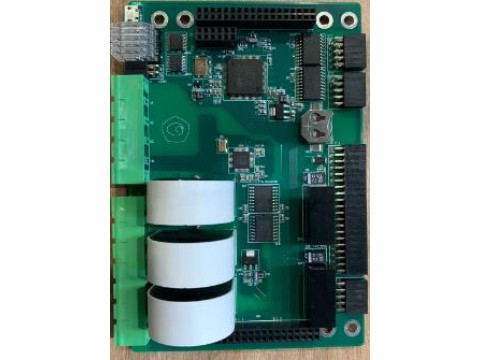

Рисунок 2 - Общий вид преобразователей с указанием места нанесения знака утверждения типа
Место нанесения заводского номера

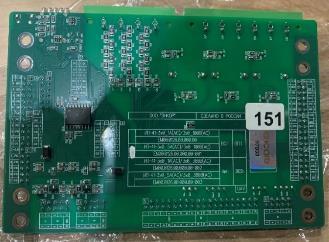

Рисунок 3 - Общий вид преобразователей с указанием места нанесения заводского номера
Программное обеспечение
Программное обеспечение (далее по тексту - ПО) преобразователей является встроенным, устанавливается в энергонезависимую память на заводе-изготовителе во время производственного цикла.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «низкий» в соответствии с рекомендациями Р 50.2.077-2014.
Метрологические характеристики преобразователей нормированы с учетом влияния ПО.
Идентификационные данные ПО приведены в таблице 2.
Таблица 2 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер) ПО |
2.0.1 |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
- |
Технические характеристики
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Диапазон измерений |
Пределы допускаемой погрешности: абсолютная (А); относительная (5), %; приведенная (у), % |
|
1 |
2 |
3 |
|
Среднеквадратическое значение фазного (линейного) напряжения переменного тока, В |
от 0,02-ином до 1,50•ином |
±0,20 (5) при: 0,05-ином< и < 1,5-ином ±0,70 (5) при: 0,02-ином< и < 0,05-ином |
|
Среднеквадратическое значение фазного (линейного) напряжения переменного тока основной частоты, В |
от 0,02-ином до 1,50•ином |
±0,2 (Y) |
|
Амплитудное значение фазного напряжения переменного тока, В |
от 0,03-ином до 2,12-ином |
±0,2 (Y) |
Продолжение таблицы 3
|
1 |
2 |
3 |
|
Среднеквадратическое значение силы переменного тока, А |
от 0,01-Ьом до 1,50-Ьом |
±0,2 (5) при: 0,2-Ьом< I < 1,5-Ьом ±0,75 (5) при: 0,05<!ном— I < 0,2-Ьом; ±2 (5) при: 0,01-1ном— I < 0,05'!ном |
|
Среднеквадратическое значение силы переменного тока основной частоты, А |
от 0,01-Ьом до 1,50-Ьом |
±0,2 (Y) |
|
Амплитудное значение силы переменного тока, А |
от 0,014 1ном до 2,120 Ъом |
±0,2 (Y) |
|
Сила переменного тока (ток нейтрали), А |
от 0,01-!ном до 1,50-!ном |
±0,2 (Y) |
|
Активная фазная и трехфазная (суммарная) мощность Р, активная фазная мощность основной частоты Р(1), Вт |
0,2-!ном — I < 1,5’1ном; 0,05-ином — U < 1,50-ином; 0,5L — cosф — 1 0,8C — cosф — 1 |
±0,5 (5) |
|
Реактивная фазная и трехфазная (суммарная) мощность Q, реактивная фазная мощность основной частоты Q(1), вар |
от 0,2-1ном — I < 1,5'1ном от 0,05^ном — U < 1,50-ином 0,5L — sinф — 1 0,8C — simp — 1 |
±0,5 (5) |
|
Полная фазная и трехфазная (суммарная) мощность S, полная фазная мощность основной частоты S(1), В^А |
от 0,2-1ном — I < 1,5'1ном от 0,05^ином — и < 1,50-ином |
±0,5 (5) |
|
Частота переменного тока, Гц |
от 45 до 65 |
±0,01 Гц (А) |
|
Коэффициент мощности по фазе основной частоты |
от -1 до 1 |
±0,01 (А) |
|
Угол фазового сдвига между фазными напряжениями основной частоты |
от -180° до +180° |
±0,1° (А) |
|
Примечания: 1. Нормируемым значением для приведенной погрешности является номинальное значение измеряемой величины; 2. Номинальное значение фазного (линейного) напряжения переменного тока ином: 57,7 (100); 220 (380) В; 3. Номинальное значение силы переменного тока 1ном: 1; 5 А; 4. Номинальное значение частоты переменного тока: 50 Гц; 5. Номинальное значение коэффициента мощности: 1. | ||
Таблица 4 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение питания постоянного тока, В |
от 9 до 36 |
|
Потребляемая мощность, В^А, не более |
10 |
|
Габаритные размеры (ШиринахДлинахВысота), мм, не более |
100x140x37 |
|
Масса, кг, не более |
0,2 |
|
Условия эксплуатации: - температура окружающей среды, °C; - относительная влажность при +25 °C, %, не более |
от +1 до +40 80 |
Таблица 5 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч |
100000 |
|
Средний срок службы, лет |
25 |
Знак утверждения типа
наносится методом шелкографии на плату преобразователей в соответствии со схемой, указанной на рисунке 2 и на титульный лист паспорта и руководства по эксплуатации типографским способом.
Комплектность
Таблица 6 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Преобразователь измерительный |
В соответствии с модификацией |
1 шт. |
|
Паспорт: - ИП-41-3х0_1А(АС)/3х0_100В(АС) - ИП-41-3х0_5А(АС)/3х0_100В(АС) - ИП-41-3х0_1А(АС)/3х0_380В(АС) - ИП-41-3х0_5А(АС)/3х0_380В(АС) |
ЕМ00.0126.00.000.00 ПС ЕМ00.0126.00.000.00-001 ПС ЕМ00.0126.00.000.00-002 ПС ЕМ00.0126.00.000.00-003 ПС |
1 экз. |
|
Руководство по эксплуатации |
РПНЦ.426469.067-01 РЭ |
1 экз. |
|
Примечание - поставляемая комплектность эксплуатационной документации соответствует модификации преобразователя. | ||
Сведения о методах измерений
приведены в разделе 1.4 руководства по эксплуатации РПНЦ.426469.067-01 РЭ.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 10 сентября 2025 г. № 1932 «Об утверждении государственной поверочной схемы для средств измерений электроэнергетических величин в диапазоне частот от 1 до 2500 Гц»
РПНЦ.426469.067-01 ТУ «Преобразователи измерительные ИП. Технические условия.»
