Комплексы программно-аппаратные ЭЛСАР-Р
| Номер в ГРСИ РФ: | 97845-26 |
|---|---|
| Производитель / заявитель: | ООО "Комита Автоматизация", г. Санкт-Петербург |
Комплексы программно-аппаратные ЭЛСАР-Р предназначены для измерений электрических сигналов от первичных преобразователей в виде напряжения, силы и сопротивления постоянного электрического тока, сигналов частоты переменного электрического тока, а также генерирования напряжения и силы постоянного электрического тока.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97845-26 | ||||||
| Действует | по 02.03.2031 | ||||||
| Наименование | Комплексы программно-аппаратные | ||||||
| Модель | ЭЛСАР-Р | ||||||
| Модификации |
ЭЛСАР-Р ЭЛСАР-Р(М)*-100 ЭЛСАР-Р(М)*-200 ЭЛСАР-Р(М)*-300 ЭЛСАР-Р(М)*-400 ЭЛСАР-Р(М)*-450 ЭЛСАР-Р(М)*-500 ЭЛСАР-Р(М)*-600 ЭЛСАР-Р(М)*-700 ЭЛСАР-РM-701 |
||||||
| Приказы |
№356 от
02.03.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | f8c4c6a3-4bcb-df80-050b-d5516cc252ce | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
ООО «Комита Автоматизация», РОССИЯ, 194352, г. Санкт-Петербург, вн. тер. г. муниципальный округ Сергиевское, аллея Придорожная, д. 8, литера А, помещ. 433
Поверка
| Методика поверки / информация о поверке |
РТ-МП-1820-442-2025 Государственная система обеспечения единства измерений. Комплексы программно-аппаратные ЭЛСАР-Р. Методика поверки.
(с 02.03.2026)
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97845-26: Описание типа
2026-97845-26.pdf
|
Скачать | 166.5 КБ | |
|
97845-26: Методика поверки
РТ-МП-1820-442-2025
2026-mp97845-26.pdf
|
Скачать | 2.2 MБ |
Описание типа
Назначение
Комплексы программно-аппаратные ЭЛСАР-Р предназначены для измерений электрических сигналов от первичных преобразователей в виде напряжения, силы и сопротивления постоянного электрического тока, сигналов частоты переменного электрического тока, а также генерирования напряжения и силы постоянного электрического тока.
Описание
Конструктивно комплексы программно-аппаратные ЭЛСАР-Р (далее - ПАК) выполнены в виде металлического ящика, внутри которого размещены модуль центрального процессора, модули ввода-вывода аналоговых и дискретных сигналов, модули питания, релейные модули и колодки для подключения первичных преобразователей и исполнительных устройств.
Принцип действия ПАК основан на приеме сигналов, поступающих от различных первичных преобразователей, измерений и обработке их и выработке соответствующих запрограммированной задаче управляющих сигналов для исполнительных устройств.
В зависимости от системы, в которую входит ПАК, и задач, которые он должен решать, ПАК может иметь различные модификации, отличающиеся друг от друга различным количеством модулей и набором метрологических характеристик. При этом ПАК присваивается обозначение согласно таблицы 1.
Таблица 1 - Модификации ПАК
|
Модификация |
Обозначение |
Назначение |
|
ЭЛСАР-Р |
ЛСНР.421457.000-NNN |
Для проведения испытаний |
|
ЭЛСАР-Р(М)*-100 |
ЛСНР.421457.001-NNN |
Для систем автоматического управления технологических агрегатов |
|
ЭЛСАР-Р(М)*-200 |
ЛСНР.421457.002-NNN |
Для автоматизированных систем управления технологическим процессом распределенных технологических объектов |
|
ЭЛСАР-Р(М)*-300 |
ЛСНР.421457.003-NNN |
Для систем автоматического управления энергетических агрегатов |
|
ЭЛСАР-Р(М)*-400 |
ЛСНР.421457.004-NNN |
Для автоматизированных систем управления технологическим процессом электростанции собственных нужд |
|
ЭЛСАР-Р(М)*-450 |
ЛСНР.421457.045-NNN |
Для автоматизированных систем управления энергоснабжением |
|
Модификация |
Обозначение |
Назначение |
|
ЭЛСАР-Р(М)*-500 |
ЛСНР.425621.005-ММК |
Для систем пожарной автоматики, автоматизированных систем пожарной сигнализации и пожаротушения |
|
ЭЛСАР-Р(М)*-600 |
ЛСНР.421457.006-NNN |
Для автоматизированных систем управления технологическим процессом объектов нефтедобычи и транспортировки нефти и нефтепродуктов |
|
ЭЛСАР-Р(М)*-700 |
ЛСНР.421457.007-NNN |
Для систем противоаварийной защиты |
|
ЭЛСАР-РМ-701 |
ЛСНР.421457.701-NNN |
Для автоматизированных систем управления на буровых платформах |
|
Примечания: 1 NNN - арабские цифры, соответствующие номеру проекта 2 (М)* - при изготовлении средств измерений в морском исполнении к наименованию модификации добавляется буква «М», например: ЭЛСАР-РМ-100 | ||
Нанесение знака поверки на ПАК не предусмотрено.
Заводской номер, обеспечивающий идентификацию каждого экземпляра средства измерений, наносится в виде цифрового обозначения, методом типографской печати на табличку (индивидуальную этикетку), прикреплённую к металлическому ящику.
Общий вид средства измерений представлен на рисунках 1, 2. Количество модулей, размещённых внутри, может отличаться в зависимости от модификации.

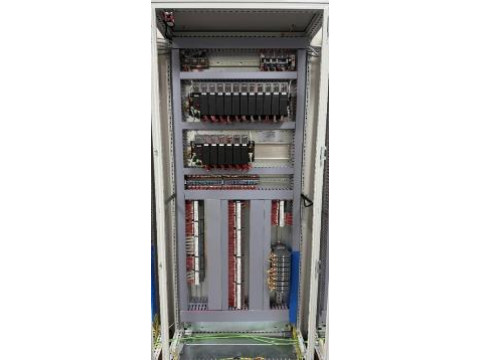

Рисунок 1 - Общий вид средства измерений с открытой передней крышкой
Рисунок 2 - Место нанесения заводского номера и знака утверждения типа
Пломбирование средства измерений не предусмотрено.
Программное обеспечение
Программное обеспечение ПАК состоит из:
- программного обеспечения автоматизированного рабочего места (далее - АРМ);
- программного обеспечения панели резервного управления (далее - ПРУ);
- программного обеспечения программируемого логического контроллера (далее -ПЛК): базовое, системное и встроенное программное обеспечение ПЛК.
Программное обеспечения АРМ, программное обеспечение ПРУ выполняют функции диспетчеризации и отображения информации.
Базовое и системное программное обеспечение ПЛК выполняет функции управления контроллером и реализации алгоритмов управления.
Программное обеспечение АРМ, программное обеспечение ПРУ, базовое и системное программное обеспечение ПЛК относятся к автономной части программного обеспечения и не являются метрологически значимой частью программного обеспечения. Автономная часть программного обеспечения устанавливается на контроллер и АРМ оператора.
Встроенная (метрологическая значимая) часть программного обеспечения является фиксированной и может быть изменена только на заводе-изготовителе.
Уровень защиты программного обеспечения «высокий», в соответствии с рекомендацией Р 50.2.077-2014.
аблица 2 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
RegulRTS |
|
Номер версии (идентификационный номер) ПО |
_ |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
_ |
Технические характеристики
аблица 3 - Метрологические характеристики
|
Наименования характеристики |
Значение |
|
Диапазон измерений/воспроизведения напряжения постоянного тока*, В |
от -10 до +10 |
|
Пределы допускаемой приведенной (к диапазону) погрешности измерений/воспроизведения напряжения постоянного тока, % |
±0,1 |
|
Диапазон измерений/воспроизведения силы постоянного тока*, мА |
от -20 до +20 |
|
Пределы допускаемой приведенной (к диапазону) погрешности измерений/воспроизведения силы постоянного тока, % |
±0,1 |
|
Диапазон измерений электрического сопротивления постоянного тока*, Ом |
от 0 до 400 |
|
Пределы допускаемой приведенной (к диапазону) погрешности измерений электрического сопротивления постоянного тока*, % |
±0,1 |
|
Диапазон измерений температуры термопреобразователями сопротивления*, °С 50 П 100 П Pt 100 50 М 100 М |
от -197 до +834 от -197 до +834 от -197 до +834 от -180 до +200 от -180 до +200 |
|
Пределы допускаемой приведенной (к настроенному диапазону) погрешности измерений температуры термопреобразователями сопротивления*, % |
±0,1 |
|
Диапазон измерений температуры преобразователями термоэлектрическими, °С ТХА (К) ТХК (L) |
от -200 до +1300 от -200 до +800 |
|
Пределы допускаемой приведенной (к настроенному диапазону) погрешности измерений температуры преобразователями термоэлектрическими, % |
±0,1** |
|
Диапазон измерений частоты вращения*, Гц |
от 100 до 10000 |
|
Пределы допускаемой приведенной (к настроенному диапазону) погрешности измерений частоты вращения, % |
±0,05 |
|
Примечания: 1 *- в таблице указаны максимально возможные диапазоны измерений, конкретные значения устанавливаются в зависимости от модификации и номера проекта, но не превышают указанных в таблице; 2 **- без учета погрешности измерений температуры свободных концов. | |
аблица 4 - Технические характеристики
|
Наименования характеристики |
Значение |
|
Условия эксплуатации: - температура окружающей среды, оС - относительная влажность, %, не более |
от +5 до +50 80 |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц - напряжение постоянного тока, В |
230 (±10 %) 50 220 (±10 %) |
Знак утверждения типа
наносится типографским способом на титульный лист руководства по эксплуатации, формуляра, и табличку, прикреплённую к металлическому ящику, в месте, указанном на рисунке 2.
Комплектность
аблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Комплексы программноаппаратные ЭЛСАР-Р |
В соответствии с модификацией |
1 шт. |
|
Руководство по эксплуатации |
ЛСНР.421457.000 РЭ |
1 экз. |
|
Формуляр |
ЛСНР.421457.000 ФО |
1 экз. |
|
Таблица подключения |
ЛСНР.421457.000 ТЭ5 |
1 экз. |
Сведения о методах измерений
приведены в разделе «Использование изделия» руководства по эксплуатации ЛСНР.421457.000 РЭ.
Нормативные документы
Приказ Росстандарта от 28 июля 2023 г. № 1520 «Об утверждении Государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»
Приказ Росстандарта от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»
Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 140-16 до 100 А»
Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний
ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ТУ 26.51.70-001-95646472-2024 «Комплексы программно-аппаратные ЭЛСАР-Р. Технические условия»
