Барьеры искрозащиты BSP-T
| Номер в ГРСИ РФ: | 97849-26 |
|---|---|
| Производитель / заявитель: | ООО «КСЭ», г. Уфа |
Барьеры искрозащиты BSP-T (далее - барьеры) предназначены для измерений входных и выходных аналоговых сигналов от первичных измерительных преобразователей в виде напряжения и силы постоянного тока, сопротивления, сигналов от термопар и термопреобразователей сопротивления, сигналов от потенциометра, их преобразования и передачи аналоговых сигналов в виде силы постоянного электрического тока от 4 до 20 мА.
Информация по Госреестру
| Основные данные | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97849-26 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Действует | по 02.03.2031 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Наименование | Барьеры искрозащиты | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Модель | BSP-T | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Модификации |
условное обозначение 𝑩𝑺𝑷−𝑻 Х Х1 Х2 Х3 − Х4 − 𝐸𝑥; где 𝑩𝑺𝑷 - обозначение (BSP) производителя устройства ООО «КСЭ» 𝑻 - обозначение (T) серии барьеров на терминальной плате Х - количество входных каналов Х1 - количество выходных каналов Х2 - тип входного сигнала Х3 - направление передачи сигнала Х4 - наличие дополнительного функционала 𝐸𝑥 - обеспечение взрывозащиты на испытании представлены BSP-T11AI-H-Ex BSP-T12AI-H-Ex BSP-T22AI-H-Ex BSP-T11TI-Ex BSP-T12TI-Ex BSP-T22TI-Ex BSP-T11AO-H-Ex BSP-T22AO-H-Ex BSP-T12PI-Ex BSP-T22PI-Ex |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Приказы |
№356 от
02.03.2026
— Об утверждении типов средств измерений
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Характер производства | Серийное | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | cf5e2fd0-90e7-aad8-c979-d1f0dea24ebb | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Испытания |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Производитель / Заявитель
ООО «КСЭ», РОССИЯ, 450054, Республика Башкортостан, г. о. город Уфа, г. Уфа, пр-кт Октября, д. 69/3, офис 405
Поверка
| Методика поверки / информация о поверке |
МП 6.005-2025 Государственная система обеспечения единства измерений. Барьеры искрозащиты BSP-T. Методика поверки.
(с 02.03.2026)
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97849-26: Описание типа
2026-97849-26.pdf
|
Скачать | 224.7 КБ | |
|
97849-26: Методика поверки
МП 6.005-2025
2026-mp97849-26.pdf
|
Скачать | 2.4 MБ |
Описание типа
Назначение
Барьеры искрозащиты BSP-T (далее - барьеры) предназначены для измерений входных и выходных аналоговых сигналов от первичных измерительных преобразователей в виде напряжения и силы постоянного тока, сопротивления, сигналов от термопар и термопреобразователей сопротивления, сигналов от потенциометра, их преобразования и передачи аналоговых сигналов в виде силы постоянного электрического тока от 4 до 20 мА.
Описание
Принцип действия барьеров основан на преобразовании входных сигналов в виде электрического сопротивления, силы и напряжения постоянного тока, их обработке и выдаче пропорциональных входному сигналу электрических выходного сигнала в виде силы постоянного электрического тока от 4 до 20 мА.
Конструктивно барьеры выполнены в виде печатной платы, размещенной в малогабаритном корпусе из пластика. В корпусе закреплены клеммные зажимы для присоединения внешних цепей.
Структура условного обозначения исполнений барьеров приведена ниже.
Структура обозначения барьеров:
BSP ТХХХХ Х Ех
~Г~3з 4 5 6 — 7 — Т
1 - обозначение (BSP) производителя устройства ООО «КСЭ»;
2 - обозначение (T) серии барьеров на терминальной плате;
3 - количество входных каналов, 1 - один канал, 2 - два канала;
4 - количество выходных каналов, 1 - один канал, 2 - два канала;
5 - тип входного сигнала, T - сигнал термометра сопротивлений или термопары, A -аналоговый токовый сигнал 4-20 мА, D - сигнала датчика стандарта NAMUR, «сухой» контакт или потенциальный контакт, P - сигнал потенциометра 0-10 кОм;
6 - направление передачи сигнала, I - вводной сигнал, O - выводной сигнал (для моделей Ex: I - передача из взрывоопасной зоны во взрывобезопасную, O - передача из взрывобезопасной зоны во взрывоопасную);
7 - наличие дополнительного функционала, H - поддерживается двусторонний обмен по протоколу HART, M - оптимизированные выходные параметры по сравнению с моделью без обозначения M, обозначение отсутствует - отсутствует дополнительный функционал;
8 - обеспечение взрывозащиты, Ex - обеспечение взрывозащиты в соответствии требованиям ГОСТ 31610.0-2019/IEC 60079-0:2017 и ГОСТ 31610.11-2014/IEC 60079-11:2011.
Барьеры по устойчивости климатических факторов внешней среды изготавливаются в климатическом исполнении “У” категории размещения 2.1 по ГОСТ 15150-69.
Серийный номер наносится в области маркировки на корпусе методом гравировки или печати в виде цифрового кода.

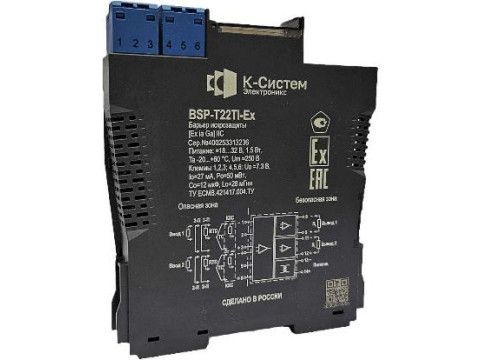

Общий вид барьеров с указанием места нанесения серийного номера представлен на рисунке 1. Количество индикаторов, цвет корпуса барьера и нумерация клемм на торцевой панели может отличаться от рисунка. Пломбирование мест настройки (регулировки) барьеров не предусмотрено. Нанесение знака поверки на барьеры не предусмотрено.
Место нанесения серийного номера
Рисунок 1 - Общий вид барьеров и место нанесения серийного номера
Программное обеспечение
Программное обеспечение (далее - ПО) барьеров подразделяется на встроенное и автономное.
Автономное ПО служит для считывания данных (для аналоговых, температурных, сигналов сопротивления и барьеров сигнала потенциометра) и конфигурации барьеров (только для температурных) и не является метрологически значимым.
Встроенное ПО записывается изготовителем на этапе производства и не может быть изменено потребителем, разделено на метрологически значимую и метрологически незначимую части.
Конструкция барьеров исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Метрологические характеристики барьеров нормированы с учетом влияния метрологически значимой части встроенного ПО.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные ПО барьеров приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО барьеров
|
Идентификационные данные |
Значение | |
|
Встроенное |
Автономное | |
|
Идентификационное наименование ПО |
KSE.BSPT |
KSE.BSP |
|
Номер версии (идентификационный номер) ПО |
1xxxx * |
8.хх |
|
Цифровой идентификатор ПО |
_ |
_ |
|
* 1 - метрологически значимое значение в номере версии встроенного ПО, x - номер подверсии, значение от 0 до 9, присваиваемое функциям не имеющих метрологической значимости. | ||
Технические характеристики
Таблица 2 - Метрологические характеристики барьеров
|
Обозначение барьера |
Наименование характеристики |
Значение |
|
Барьеры исполнения BSP-T**TI-Ex- преобразователи сигналов от термометров сопротивлений или термопар в аналоговый сигнал 4-20мА | ||
|
BSP-T11TI-Ex, BSP-T12TI-Ex, BSP-T22TI-Ex |
Количество входных каналов, шт.: - для барьеров BSP-TllTI-Ех, BSP-T12TI-Ex - для барьера BSP-T22TI-Ex |
1 2 |
|
Диапазоны измерения термоэлектродвижущей силы, мВ (температуры, °С): - для термопар типа K - для термопар типа E - для термопар типа S - для термопар типа B - для термопар типа J - для термопар типа T - для термопар типа R - для термопар типа N |
от -5,891 до +54,886 (от -200 до 1372) от -5,237 до +76,373 (от -100 до 1000) от -0,203 до +18,715 (от -42 до 1770) от 0,828 до +13,740 (от 410 до 1813) от -4,633 до +69,553 (от -100 до 1200) от -0,757 до +20,872 (от -19 до 400) от -0,192 до +20,915 (от -41 до +1753) от -3,950 до +47,513 (от -196 до +1300) | |
|
Диапазоны измерения электрического сопротивления, Ом (температуры, °С): - для термопреобразователей типа Pt100 - для термопреобразователей типа 100М - для термопреобразователей типа 50М |
от 18,52 до 390,48 (от -200 до 850) от 78,46 до 164,20 (от -50 до 150) от 39,24 до 82,095 (от -50 до 150) | |
|
Пределы допускаемой приведенной основной погрешности преобразований к диапазону (без компенсации температуры холодного спая для сигналов от термопар), %: |
±0,1 ±0,3 | |
|
Обозначение барьера |
Наименование характеристики |
Значение |
|
- для типов Pt100, 100М, 50М, K, E, J - для типов N, T - для типов S, R - для типов B |
±0,5 ±0,7 | |
|
Пределы допускаемой дополнительной приведенной (к диапазону) погрешности, вызванной изменением температуры окружающей среды на 10 °С, % - для типов Pt100, - для типов E - для типов K - для типов 100М, 50М, S, R, B, J, N, T |
±0,015 ±0,020 ±0,025 ±0,035 | |
|
Количество выходных каналов, шт.: - для барьера BSP-T11TI-Ex - для барьеров BSP-T12TI-Ex, BSP-T22TI-Ex |
1 2 | |
|
Диапазоны выходных сигналов: - для барьеров BSP-T11TI-Ex, BSP-T12TI-Ex, BSP-T22TI-Ex, мА |
от 4 до 20 | |
|
Барьеры исполнений BSP-T**AI-H-Ex - повторители аналогового сигнала 4.20 мА | ||
|
BSP-T11AI-H-Ex, BSP-T12AI-H-Ex, BSP-T22AI-H-Ex, |
Количество входных каналов, шт.: - для барьеров BSP-T11AI-H-Ex, BSP-T12AI-H-Ex, - для барьера BSP-T22AI-H-Ex |
1 2 |
|
Диапазоны измерения входных и выходных сигналов, мА (HART) |
от 4 до 20 | |
|
Количество выходных каналов, шт.: - для барьера BSP-T11AI-H-Ex - для барьеров BSP-T12AI-H-Ex, BSP-T22AI-H-Ex |
1 2 | |
|
Пределы допускаемой приведенной (к диапазону) погрешности, % |
±0,1 | |
|
Барьеры исполнений BSP-T**AO-H-Ex - повторители аналогового сигнала 4.20 мА | ||
|
BSP-T11AO-H-Ex, BSP-T22AO-H-Ex |
Количество входных каналов, шт.: - для барьера BSP-T11AO-H-Ex - для барьера BSP-T22AO-H-Ex |
1 2 |
|
Диапазоны измерения входных и выходных сигналов, мА (HART) |
от 4 до 20 | |
|
Количество выходных каналов, шт.: - для барьера BSP-T11AO-H-Ex - для барьера BSP-T22AO-H-Ex |
1 2 | |
|
Пределы допускаемой приведенной (к диапазону) основной погрешности, % |
±0,1 | |
|
Пределы допускаемой дополнительной приведенной (к диапазону) погрешности, вызванной изменением температуры окружающей среды на 10 °С, % |
±0,01 | |
|
Барьеры исполнений BSP-T**PI-Ex - преобразователи сигнала потенциометра 0.10 кОм | ||
|
BSP-T12PI-Ex, |
Количество входных каналов, шт.: | |
|
Обозначение барьера |
Наименование характеристики |
Значение |
|
BSP-T22PI-Ex |
- для барьера BSP-T12PI-Ex - для барьера BSP-T22PI-Ex |
1 2 |
|
Диапазон измерения входных сигналов, кОм |
от 0 до 10 | |
|
Количество выходных каналов, шт. |
2 | |
|
Диапазон измерения выходных сигналов, мА |
от 4 до 20 | |
|
Пределы допускаемой приведенной (к диапазону) основной погрешности, % |
±0,1 | |
|
Пределы допускаемой дополнительной приведенной (к диапазону) погрешности, вызванной изменением температуры окружающей среды на 10 °С, % |
±0,025 |
Таблица 3 - Технические характеристики барьеров
|
Наименование характеристики |
Значение |
|
Напряжение питания постоянного тока, В |
от 18 до 32 В |
|
Максимальная потребляемая мощность, Вт, не более |
2,5 |
|
Габаритные размеры, глубина х ширина х высота, мм, не более |
105х 122х 16 |
|
Масса, кг, не более |
0,15 |
|
Рабочие условия применения температура окружающего воздуха, °С относительная влажность, % атмосферное давление, кПа |
от - 20 до + 60 от 5 до 95 от 84,0 до 106,7 |
Таблица 4 - Показатели надежности барьеров
|
Наименование характеристики |
Значение |
|
Назначенный срок службы устройств, лет |
20 |
|
Вероятность безотказной работы, за 2000 ч |
0,98 |
Знак утверждения типа
на титульный лист технического паспорта типографским способом.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество (шт.) |
|
Барьер искрозащиты |
BSP-T |
1 |
|
Технический паспорт |
_ |
1 |
|
Руководство по эксплуатации (на партию) |
ЕСМВ.421417.004.РЭ |
1 |
Сведения о методах измерений
приведены в разделе 7.5 «Использование устройства» Руководства по эксплуатации ЕСМВ.421417.004.РЭ на барьеры искрозащиты и преобразователи сигнала с гальванической развязкой серии Т.
Нормативные документы
Приказ Росстандарта от 01 октября 2018 года № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1-10’16 до 100 А»
Приказ Росстандарта от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»
Приказ Росстандарта от 30 декабря 2019 года № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»
ЕСМВ.421417.004.ТУ «Барьеры искрозащиты серии Т». Технические условия
