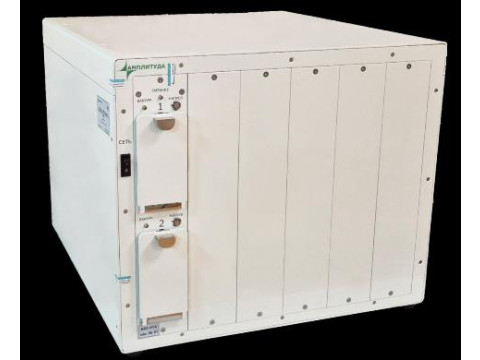

Радиометры-спектрометры альфа-излучения МКА-01А Астра
| Номер в ГРСИ РФ: | 97862-26 |
|---|---|
| Категория: | Радиометры |
| Производитель / заявитель: | ООО "НТЦ "Амплитуда", г. Москва |
Радиометры-спектрометры альфа-излучения МКА-01А Астра (далее - МКА-01А) предназначены для измерений спектрометрическим методом активности альфа-излучающих радионуклидов.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97862-26 | ||||||
| Действует | по 04.03.2031 | ||||||
| Наименование | Радиометры-спектрометры альфа-излучения | ||||||
| Модель | МКА-01А Астра | ||||||
| Приказы |
№376 от
04.03.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | eb10c103-7a12-3404-da24-e9246b0cf27a | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
ООО «НТЦ Амплитуда», РОССИЯ, 124460, г. Москва, г. Зеленоград, пр-кт Генерала Алексеева, д. 15
Поверка
| Методика поверки / информация о поверке |
РТ-МП-1768-03-2025 Государственная система обеспечения единства измерений. Радиометры-спектрометры альфа-излучения МКА-01А Астра. Методика поверки
(с 04.03.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97862-26: Описание типа
2026-97862-26.pdf
|
Скачать | 155.9 КБ | |
|
97862-26: Методика поверки
РТ-МП-1768-03-2025
2026-mp97862-26.pdf
|
Скачать | 1.1 MБ |
Описание типа
Назначение
Радиометры-спектрометры альфа-излучения МКА-01А Астра (далее - МКА-01А) предназначены для измерений спектрометрическим методом активности альфа-излучающих радионуклидов.
Описание
Принцип работы МКА-01А основан на регистрации детектором испускаемых радионуклидами альфа-частиц с последующей обработкой.
В состав МКА-01А входят шасси, блок камер спектрометрических БКС-01А, подложка и держатель для счетных образцов, контрольный источник и персональный компьютер (далее - ПК) с предустановленным программным обеспечением (далее - ПО).
Обеспечение защиты МКА-01А от несанкционированной настройки и регулировки осуществляется путем нанесения пломбы в виде стикера-наклейки. Пломбы наносятся изготовителем место соединения передней и боковой панелей шасси и в месте установки блока камер в лицевую панель шасси.
Нанесение знака поверки на МКА-01А не предусмотрено.
Однозначная идентификация МКА-01А осуществляется по заводскому номеру в виде цифрового обозначения, состоящего из арабских цифр. Заводской номер наносится методом металлофото на металлическую табличку, расположенную на корпусе защитного экрана/коллиматора.
Дубликат таблички, выполненной на металлизированной полимерной плёнке, наносится на ПК.
Общий вид МКА-01А с указанием мест пломбировки, нанесения знака утверждения типа и заводского номера представлен на рисунке 1.

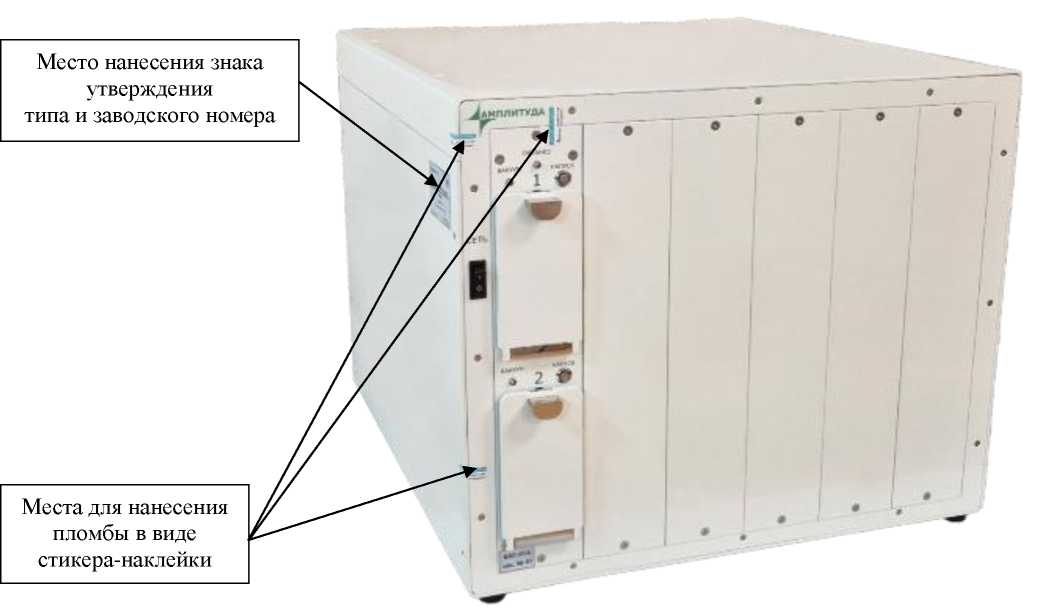

Рисунок 1 - Общий вид МКА-01А с указанием мест пломбирования, нанесения знака утверждения типа и заводского номера
Программное обеспечение
ПО «Прогресс 5» устанавливается на ПК. Доступ к метрологически значимой части ПО защищён правами локального администратора ПК, доступными только производителю.
ПО «Прогресс 5» обеспечивает:
- настройку и запуск измерений;
- обработку информации, поступающей с детектора;
- проведение калибровки;
- создание и вывод отчета;
- хранение отчетов и журналов измерений,
В соответствии с Р 50.2.077-2014 уровень защиты ПО «Прогресс 5» от непреднамеренных и преднамеренных изменений соответствует уровню «средний».
Идентификационные данные ПО «Прогресс 5» приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО «Прогресс 5»
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Прогресс 5 |
|
Номер версии (идентификационный номер) ПО |
V.13.X* |
|
Цифровой код идентификатора ПО |
- |
|
*«Х» - метрологически незначимая часть, «X» принимает значения от 0 до 9 | |
Технические характеристики
Таблица 2 - Метрологические характеристики МКА-01А
|
Наименование характеристики |
Значение |
|
Пределы допускаемой относительной погрешности измерений активности 239Pu в контрольной точке 100 Бк, % |
± 10 |
|
Примечания: 1 Пределы допускаемой относительной погрешности измерений активности 239Pu нормированы для источников альфа-излучения радионуклидных спектрометрических эталонных типа ОСАИ с номинальной активностью 100 Бк и допускаемым отклонением активности от номинальной ± 25 %. 2 Определение погрешности средства измерений в контрольной точке приведено в п.7.17 РМГ 29-2013 «ГСИ. Метрология. Основные термины и определения» | |
Таблица 3 - Основные технические характеристики МКА-01А
|
Наименование характеристики |
Значение |
|
Неопределенность измерения нуля (по радионуклиду 239Pu), Бк, не более* |
0,02 |
|
Время установления рабочего режима**, мин, не более |
15 |
|
Нестабильность измерений активности за 24 часа непрерывной работы, %, не более |
5 |
|
Габаритные размеры, мм, не более: - длина - ширина - высота |
520 575 440 |
|
Масса, кг, не более |
24 |
|
Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха при плюс 25 °С (без конденсации влаги), %, не более - атмосферное давление, кПа |
от -10 до +50 80 от 84 до 106,7 |
|
Параметры электрического питания: - напряжение, В - частота, Гц |
от 198 до 253 от 47 до 53 |
|
Потребляемая мощность (без насоса), В^А, не более*** |
30 |
|
* Неопределенность измерения нулевой активности соответствует определению 7.19 РМГ 29-2013 и определяется для коэффициента охвата k=2 при времени измерения 1 ч. * *После завершения откачки камер спектрометрических * **Для одного блока БКС-01А с двумя камерами спектрометрическими в режиме измерений | |
Таблица 4 - Показатели надежности МКА-01А
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч, не менее |
10 000 |
|
Срок службы, лет, не менее |
10 |
Знак утверждения типа
наносится на титульные листы Руководства по эксплуатации МКА-01А и Паспорта МКА-01А методом компьютерной графики и на металлическую табличку, расположенную на шасси, методом металлофото.
Комплектность
Таблица 5 - Комплект поставки МКА-01А
|
Наименование |
Обозначение |
Количество |
Примечание |
|
Радиометр-спектрометр альфа-излучения МКА-01А Астра |
АЖНС.412131.019 |
1 шт. | |
|
Шасси |
АЖНС.412131.019 |
1 шт. | |
|
Блок камер спектрометрических БКС-01А |
- |
1 шт. |
1) |
|
Подложка для счётных образцов |
- |
- |
2) |
|
Держатель подложек для счётных образцов |
- |
- |
2) |
|
Контрольный источник |
- |
- |
2) |
|
Программное обеспечение «Прогресс 5» на жёстком диске персонального компьютера |
- |
- |
3) |
|
Насос вакуумный |
- |
- |
4) |
|
Комплект кабелей |
- |
1 шт. | |
|
Руководство по эксплуатации |
АЖНС.412131.019РЭ |
1 экз. | |
|
Программное обеспечение «Прогресс 5». Руководство пользователя. |
АЖНС.412131.019РП |
1 экз. | |
|
Паспорт |
АЖНС.412131.019ПС |
1 экз. | |
|
Паспорт на контрольный источник |
- |
- |
2) |
|
1) Количество камер спектрометрических в блоке БКС-01А 1 или 2 (определяется при заказе); по требованию заказчика количество блоков БКС-01А может быть увеличено до 6 шт. 2) Количество определяется заказчиком. 3) Персональный компьютер поставляется при выпуске изготовителем или предоставляется заказчиком при пуско-наладочных работах для установки программного обеспечения. 4) Наличие определяется заказчиком. | |||
Сведения о методах измерений
приведены в разделе 1.3 «Устройство и работа» АЖНС.412131.019РЭ.
Нормативные документы
ГОСТ 8.033-2023 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений активности радионуклидов, удельной активности радионуклидов, потока и плотности потока альфа-, бета-частиц и фотонов радионуклидных источников»;
АЖНС.412131.019ТУ «Радиометры-спектрометры альфа-излучения МКА-01А Астра. Технические условия».
