Машины испытательные сервогидравлические МГД
| Номер в ГРСИ РФ: | 97874-26 |
|---|---|
| Производитель / заявитель: | ООО "Мелитэк", г. Москва |
Машины испытательные сервогидравлические МГД (далее - машины) предназначены для измерений силы и перемещений поршня при испытаниях металлов, пластмасс, резины, дерева, целлюлозы, бумаги и материалов на растяжение и сжатие.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97874-26 | ||||||
| Действует | по 05.03.2031 | ||||||
| Наименование | Машины испытательные сервогидравлические | ||||||
| Модель | МГД | ||||||
| Модификации |
МГД-0.1 МГД-0.25 МГД-0.5 МГД-0.6 МГД-1 МГД-2.5 МГД-3 МГД-5 МГД-10 МГД-15 МГД-20 МГД-25 МГД-30 МГД-40 МГД-50 МГД-60 МГД-100 МГД-120 МГД-150 МГД-180 МГД-200 На испытании представлена: МГД-40 |
||||||
| Приказы |
№394 от
05.03.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | 4cc20cc9-487a-190b-e73e-98ead712d21a | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
ООО «Мелитэк», РОССИЯ, 117342 г. Москва, ул. Обручева, д. 34/63, стр. 2
Поверка
| Методика поверки / информация о поверке |
МП-473-2024 Государственная система обеспечения единства измерений. Машины испытательные сервогидравлические МГД. Методика поверки
(с 05.03.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97874-26: Описание типа
2026-97874-26.pdf
|
Скачать | 418.3 КБ | |
|
97874-26: Методика поверки
МП-473-2024
2026-mp97874-26.pdf
|
Скачать | 1.5 MБ |
Описание типа
Назначение
Машины испытательные сервогидравлические МГД (далее - машины) предназначены для измерений силы и перемещений поршня при испытаниях металлов, пластмасс, резины, дерева, целлюлозы, бумаги и материалов на растяжение и сжатие.
Описание
Принцип действия машин основан на преобразовании электрической энергии гидравлическим приводом в линейное перемещение поршня и соответствующую нагрузку, прикладываемую к образцу, которая преобразуется тензорезисторным силоизмерительным датчиком в электрический сигнал, изменяющийся пропорционально нагрузке.
Машины состоят из нагружающей рамы и направляющих колонн, захватов образца на поршне и траверсе, гидравлического привода, гидростанции, тензорезисторного датчика силы, датчика перемещения, электронного блока управления.
Испытываемый образец закрепляется в захватах, смонтированных на поршне и траверсе. Нагрузка, прикладываемая к испытываемому образцу, измеряется датчиком силы, размещенным на траверсе, который может работать на растяжение и сжатие.
Машины могут комплектоваться несколькими сменными датчиками силы с различными диапазонами измерений, но не более верхнего предела измерений силы машины. Датчики имеют обозначение в формате ДС-Х, где ДС - сокращение от «датчик силы»; Х - обозначение максимальной нагрузки в килоньютонах.
Выпускаются следующие модификации машин: МГД-0.1, МГД-0.25, МГД-0.5, МГД-0.6, МГД-1, МГД-2.5, МГД-3, МГД-5, МГД-10, МГД-15, МГД-20, МГД-25, МГД-30, МГД-40, МГД-50, МГД-60, МГД-100, МГД-120, МГД-150, МГД-180, МГД-200.
Выпускаемые модификации машин различаются внешним видом, диапазоном измерений силы, диапазонами измерений перемещений поршня и рядом технических характеристик.
Модификации МГД-0.1, МГД-0.25, МГД-0.5, МГД-0.6, МГД-1, МГД-2.5, МГД-3 в настольном исполнении имеют две направляющие колонны и верхнюю подвижную траверсу.
Модификации МГД-5, МГД-10, МГД-15, МГД-20, МГД-25, МГД-30, МГД-40, МГД-50, МГД-60 в напольном исполнении имеют две направляющие колонны и верхний подвижный захват, гидравлические длинноходовые актуаторы для автоматической регулировки положения верхней траверсы и открывающиеся/закрывающиеся гидравлические замки, фиксирующие верхнюю траверсу на колоннах.
Модификации МГД-50, МГД-60, МГД-100, МГД-120, МГД-150, МГД-180, МГД-200 в напольном исполнении имеют две или четыре направляющие колонны, гидравлические длинноходовые актуаторы для автоматической регулировки положения верхней траверсы и открывающиеся/закрывающиеся гидравлические замки, фиксирующие верхнюю траверсу на колоннах.
Общий вид машин приведен на рисунках с 1 по 5.
Идентификация машин осуществляется визуальным осмотром маркировочной таблички с указанием серийного номера, нанесенного типографским способом, а также информации о наименовании изготовителя, модификации и годе выпуска. Серийный номер имеет обозначение, состоящее из арабских цифр.
Идентификация датчика силы осуществляется визуальным осмотром маркировочной таблички с указанием серийного номера, типа датчика и года выпуска, нанесенных типографским способом. Серийный номер имеет обозначение, состоящее из арабских цифр.
Место нанесения маркировочной таблички машины приведено на рисунке 6.
Общий вид маркировочной таблички приведен на рисунке 7.
Пример маркировочной таблички датчика силы приведён на рисунке 8.
Цветовое исполнение машин может меняться по требованию заказчика или по решению изготовителя.
Нанесение знака поверки на машины не предусмотрено.
Пломбирование машин не предусмотрено. Доступ к внутренним частям машин доступен только при помощи специального инструмента.

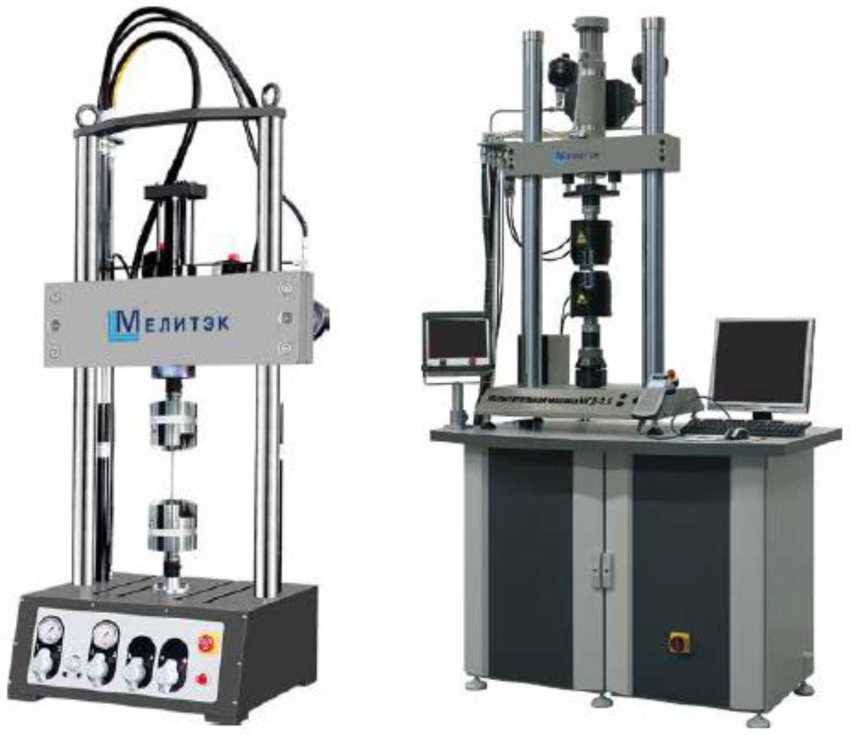

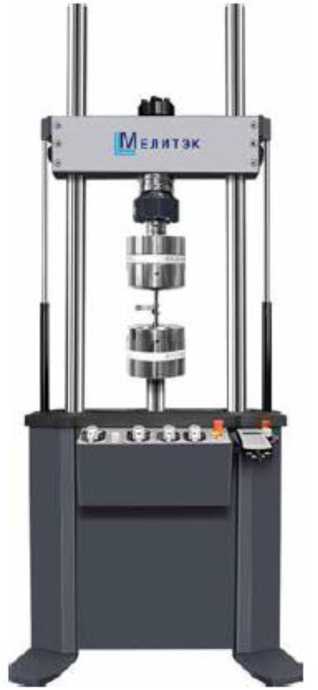

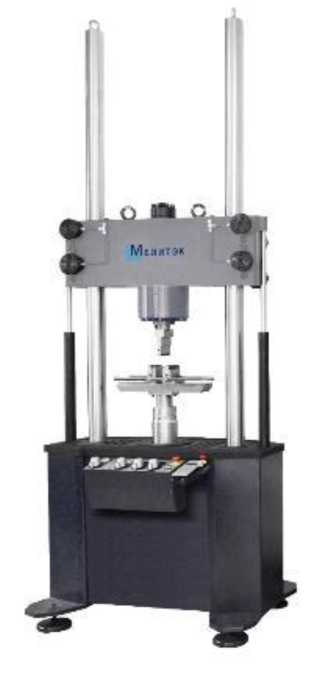

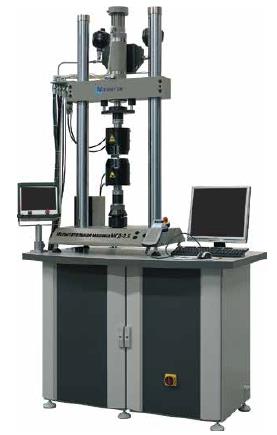

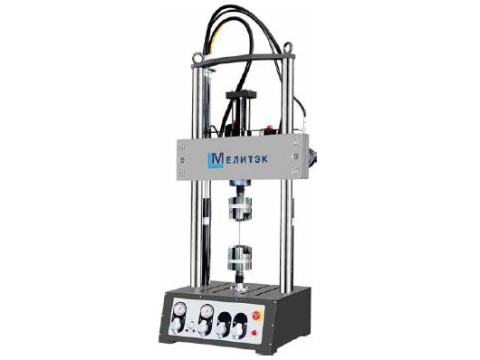

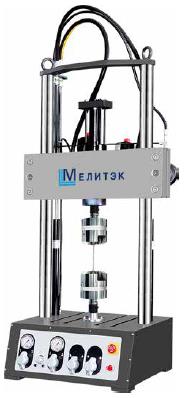

Рисунок 1 - Общий вид машин испытательных сервогидравлических МГД-0.1, МГД-0.25, МГД-0.5, МГД-0.6, МГД-1, МГД-2.5, МГД-3

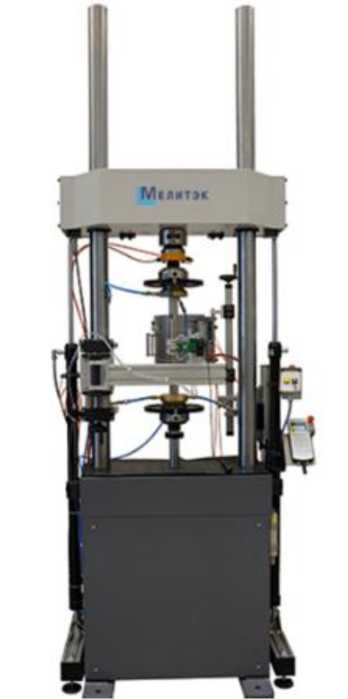

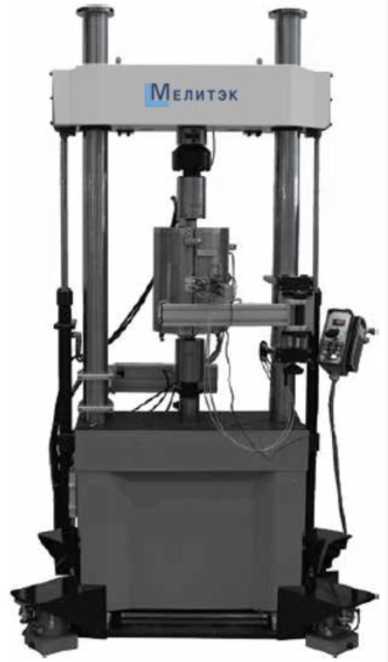

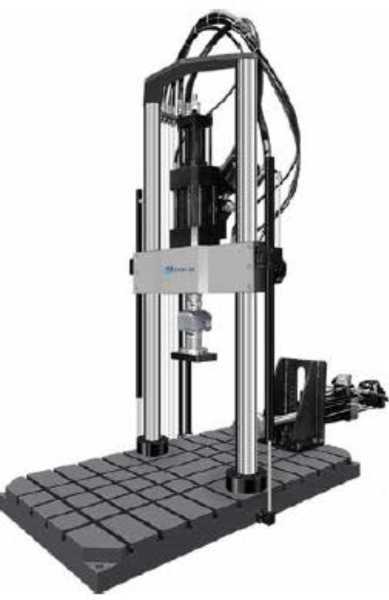

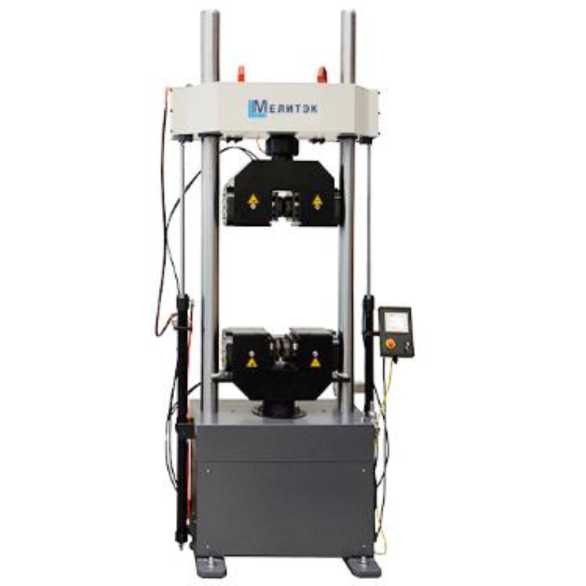

Рисунок 2 - Общий вид машин испытательных сервогидравлических МГД-5, МГД-10, МГД-15, МГД-20, МГД-25, МГД-30, МГД-40, МГД-50, МГД-60

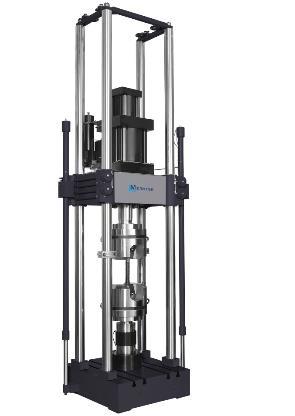

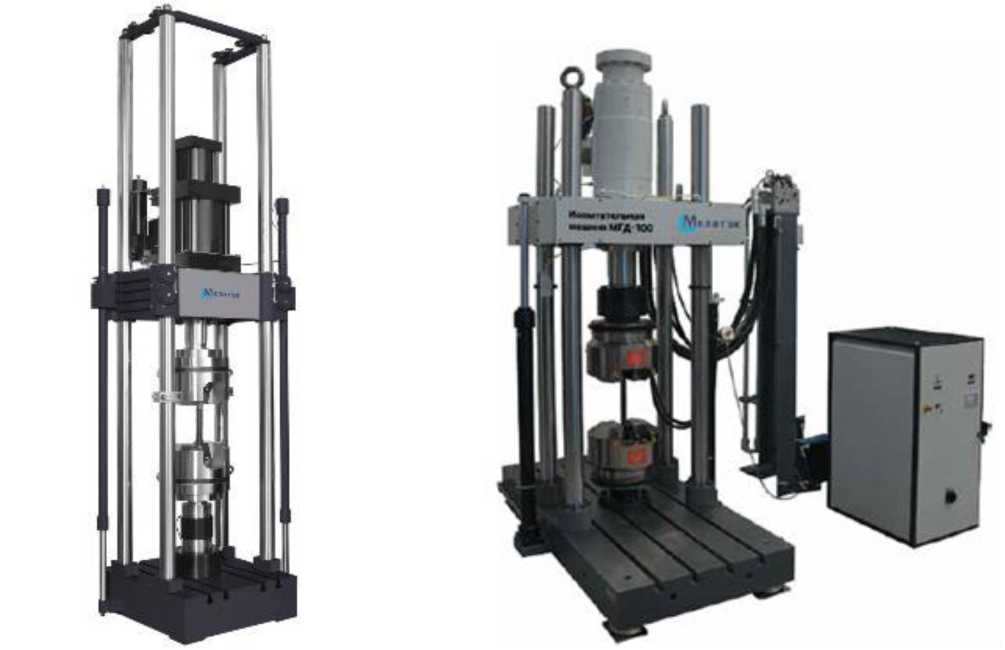

Рисунок 3 - Общий вид машин испытательных сервогидравлических МГД-40, МГД-50, МГД-60

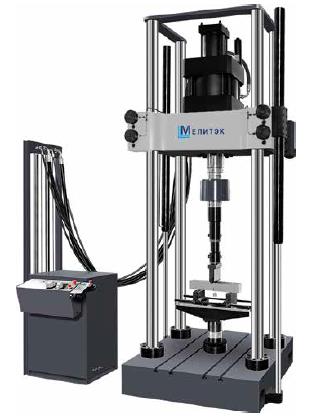

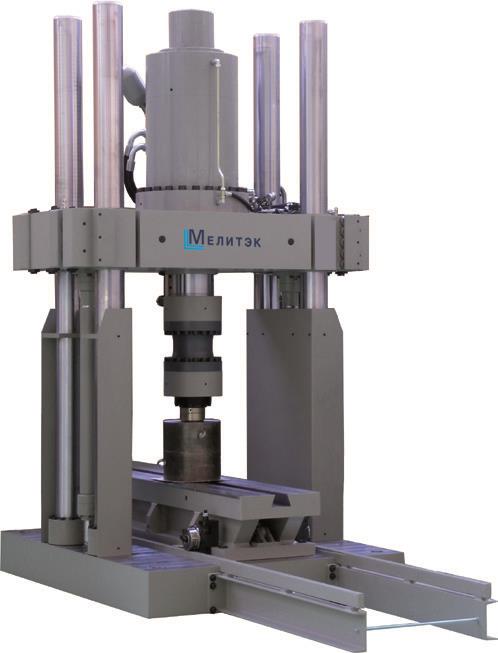

Рисунок 4 - Общий вид машин испытательных сервогидравлических МГД-100, МГД-120, МГД-150, МГД-180, МГД-200

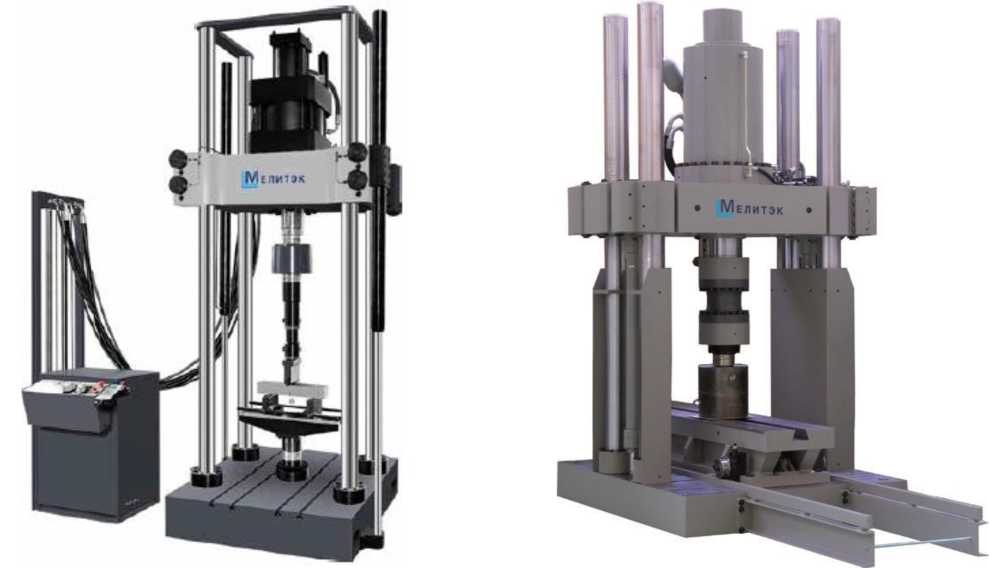

Рисунок 5 -Общий вид машин испытательных сервогидравлических МГД-100, МГД-120, МГД-150, МГД-180, МГД-200

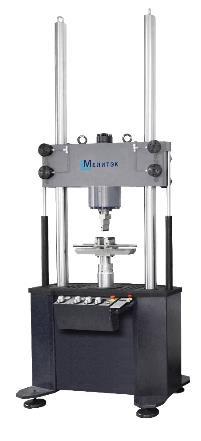

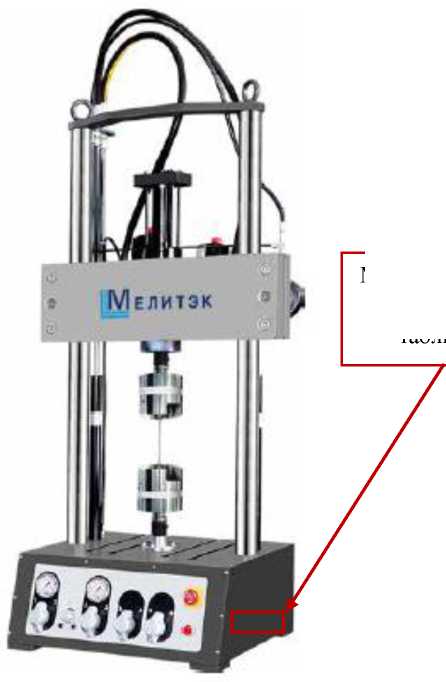

Рисунок 6 - Место нанесения маркировочной таблички
Место нанесения маркировочной таблички
Место нанесения знака утверждения типа
Место нанесения серийного номера

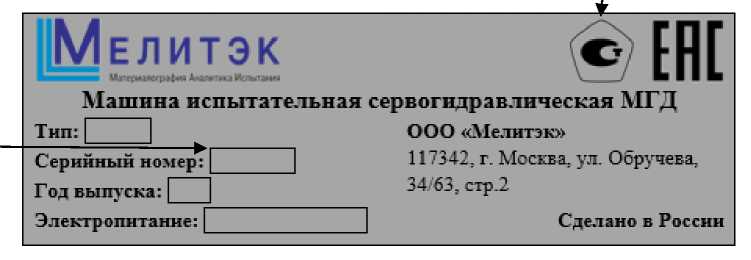

Рисунок 7 - Общий вид маркировочной таблички машины
|
Датчик измерения силы Тнп:1_________1 | |
|
Максимальная нагрузка: |
|кН_ |
|
Серийный номер: | | |
|
Год выпуска: |_____| | |
Место
нанесения серийного номера
Рисунок 8 - Общий вид маркировочной таблички датчика измерения силы
Программное обеспечение
Для работы с машинами используется программное обеспечение LAB7 либо Testing Software (далее - ПО), устанавливаемое на персональном компьютере. ПО разработано специально для машин и служит для управления их функциональными возможностями, а также для обработки и отображения результатов измерений.
Программное обеспечение «LAB7» и «Testing Software» защищено от несанкционированного доступа ключом электронной защиты.
Уровень защиты ПО - «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | |
|
Идентификационное наименование ПО |
LAB7 |
Testing Software |
|
Номер версии (идентификационный номер ПО) |
не ниже 2.0 |
не ниже 1.0 |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Модификация |
Верхний предел измерений силы, кН |
|
МГД-0.1 |
от 0,005 до 1 |
|
МГД-0.25 |
от 0,125 до 2,5 |
|
МГД-0.5 |
от 0,05 до 5 |
|
МГД-0.6 |
от 0,06 до 6 |
|
МГД-1 |
от 0,10 до 10 |
|
МГД-2.5 |
от 0,25 до 25 |
Продолжение таблицы 2
|
Модификация |
Верхний предел измерений силы, кН |
|
МГД-3 |
от 0,30 до 30 |
|
МГД-5 |
от 0,50 до 50 |
|
МГД-10 |
от 1,0 до 100 |
|
МГД-15 |
от 1,5 до 150 |
|
МГД-20 |
от 2,0 до 200 |
|
МГД-25 |
от 2,5 до 250 |
|
МГД-30 |
от 3,0 до 300 |
|
МГД-40 |
от 4,0 до 400 |
|
МГД-50 |
от 5,0 до 500 |
|
МГД-60 |
от 6,0 до 600 |
|
МГД-100 |
от 10,0 до 1000 |
|
МГД-120 |
от 12,0 до 1200 |
|
МГД-150 |
от 15,0 до 1500 |
|
МГД-180 |
от 18,0 до 1800 |
|
МГД-200 |
от 20,0 до 2000 |
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Пределы допускаемой относительной погрешности измерений силы: - в диапазоне от 0,5 до 1 % включ. от верхнего предела измерений датчика силы, % - в диапазоне св. 1 до 100 % включ. от верхнего предела измерений датчика силы, % |
±1 ±0,5 |
|
Наибольший предел измерений перемещений поршня, мм* |
300 |
|
Пределы допускаемой абсолютной погрешности измерений перемещений поршня в диапазоне до 1,0 мм включ., мм |
±0,05 |
|
Пределы допускаемой относительной погрешности измерений перемещений поршня в диапазоне св. 1 мм до наибольшего предела измерений включ., % |
±1,0 |
|
* - фактические значения указываются в индивидуальных паспортах на машины | |
Таблица 4 - Технические характеристики
|
Модификация |
Высота рабочего пространства без захватов, мм, не более* |
Габаритные размеры мм, не более: |
Масса, кг, не более | ||
|
Высота |
Длина |
Ширина | |||
|
МГД-0.1 |
1650 |
2500 |
1000 |
1000 |
1150 |
|
МГД-0.25 |
1650 |
2500 |
1000 |
1000 |
1150 |
|
МГД-0.5 |
1650 |
2500 |
1000 |
1000 |
1150 |
|
МГД-0.6 |
1650 |
2500 |
1000 |
1000 |
1150 |
|
МГД-1 |
1750 |
3000 |
1000 |
1000 |
1150 |
|
МГД-2.5 |
1750 |
3000 |
1000 |
1000 |
1450 |
|
МГД-3 |
1850 |
3000 |
1000 |
1000 |
1500 |
|
МГД-5 |
1850 |
3000 |
1000 |
1500 |
1600 |
|
МГД-10 |
1850 |
3500 |
1500 |
1500 |
2500 |
|
МГД-15 |
1850 |
3500 |
1500 |
1500 |
3500 |
Продолжение таблицы 4
|
Модификация |
Высота рабочего пространства без захватов, мм, не более* |
Габаритные размеры мм, не более: |
Масса, кг, не более | ||
|
Высота |
Длина |
Ширина | |||
|
МГД-20 |
2000 |
3500 |
1500 |
1500 |
4500 |
|
МГД-25 |
2000 |
3500 |
1500 |
1500 |
5500 |
|
МГД-30 |
2000 |
3500 |
1500 |
1500 |
7500 |
|
МГД-40 |
2000 |
3500 |
1500 |
1500 |
8500 |
|
МГД-50 |
2200 |
4200 |
1500 |
2000 |
10500 |
|
МГД-60 |
2200 |
4200 |
1500 |
2500 |
10500 |
|
МГД-100 |
2500 |
4500 |
1500 |
2500 |
15500 |
|
МГД-120 |
2500 |
4500 |
1500 |
2500 |
22500 |
|
МГД-150 |
2500 |
5500 |
2000 |
3000 |
24000 |
|
МГД-180 |
2500 |
5500 |
2500 |
3500 |
26000 |
|
МГД-200 |
2500 |
5500 |
3000 |
4000 |
27500 |
* - фактические значения указываются в индивидуальных паспортах на машины
Таблица 5 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц |
230+23-33 / 380+20-20 50±1 |
|
Потребляемая мощность, кВт, не более* |
300 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более |
от +15 до +35 85 |
|
* - фактические значения указываются в индивидуальных паспортах на машины | |
Таблица 6 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
30 |
Знак утверждения типа
наносится на маркировочную табличку типографским способом.
Комплектность
Таблица 7 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Машина испытательная сервогидравлическая МГД |
В зависимости от модификации |
1 шт. |
|
Система управления и сбора данных |
_ |
1 шт. |
|
Гидравлический блок |
_ |
1 шт. |
|
Программное обеспечение на электронном носителе |
LAB7 или Testing Software |
1 шт. |
|
Персональный компьютер |
_ |
1 шт. |
|
Паспорт |
26.51.62-003 ПС |
1 экз. |
|
Руководство по эксплуатации |
26.51.62-003 РЭ |
1 экз. |
Сведения о методах измерений
приведены в разделе 3 «Использование по назначению» документа 26.51.62-003 РЭ «Машины испытательные сервогидравлические МГД. Руководство по эксплуатации».
Нормативные документы
Государственная поверочная схема для средств измерений силы, утвержденная Приказом Федерального агентства по техническому регулированию и метрологии № 2498 от 22 октября 2019 г.
ТУ 26.51.62-003-84197947-2023 «Машины испытательные сервогидравлические МГД. Технические условия»
