Микротвердомеры Виккерса-Кнупа VickyMet (далее - микротвердомеры) предназначены для измерений твердости материалов по шкалам Виккерса и шкалам Кнупа.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97876-26 | |||||||||
| Действует | по 05.03.2031 | |||||||||
| Наименование | Микротвердомеры Виккерса-Кнупа | |||||||||
| Модель | VickyMet | |||||||||
| Модификации |
VickyMet-2AI VickyMet-1 VickyMet-1ECO |
|||||||||
| Приказы |
№394 от
05.03.2026
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | a55dd2c5-7bc8-9db8-90d3-293ae4207df6 | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
Anhui Mikrosize Precision Instrument Co., Ltd, КИТАЙ, A-4035 RuiFeng Business Expo, Wuhu City, 241000
Поверка
| Методика поверки / информация о поверке |
МП 360-022-2025 Государственная система обеспечения единства измерений. Микротвердомеры Виккерса-Кнупа VickyMet. Методика поверки
(с 05.03.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97876-26: Описание типа
2026-97876-26.pdf
|
Скачать | 263.6 КБ | |
|
97876-26: Методика поверки
МП 360-022-2025
2026-mp97876-26.pdf
|
Скачать | 1.9 MБ |
Описание типа
Назначение
Микротвердомеры Виккерса-Кнупа VickyMet (далее - микротвердомеры)
предназначены для измерений твердости материалов по шкалам Виккерса и шкалам Кнупа.
Описание
Принцип действия микротвердомеров основан на статическом вдавливании наконечника - алмазной пирамиды Виккерса или алмазной пирамиды Кнупа, с последующим измерением длин диагоналей восстановленного отпечатка для шкал Виккерса и длины большей диагонали восстановленного отпечатка для шкал Кнупа.
Конструктивно микротвердомеры имеют металлический корпус белого или иного цвета и состоят из устройства приложения нагрузки и измерительного устройства.
Микровердомеры выпускаются в трёх модификациях VickyMet-2AI, VickyMet-1, VickyMet-1ECO. Все модификации могут комплектоваться цифровой камерой и компьютером.
Таблица 1 - Символы в обозначении модификаций и соответствующие им опции, поддерживаемые в микротвердомерах
|
Наличие опций в модификации микротвердомера |
Символ |
|
Увеличенное рабочее пространство, длина и высота микротвердомеров. |
ECO |
|
Максимальное усилие, прикладываемое к наконечнику составляет 9,807 Н |
1 |
|
Максимальное усилие, прикладываемое к наконечнику составляет 19,61 Н |
2 |
|
Внешний компьютер для управления процессом измерений и обработкой полученных результатов, вместо окуляра используется камера. |
AI |
Серийный номер в виде обозначения, состоящего из латинских букв и арабских цифр, наносятся любым удобным технологическим способом на маркировочную табличку, закрепленную в месте, указанном на рисунках 1-3.
Пломбирование микротвердомеров не предусмотрено.
Нанесение знака поверки на корпус микротвердомеров не предусмотрено.
Общий вид микротвердомеров с указанием места нанесения маркировочной таблички приведён на рисунках 1-3.

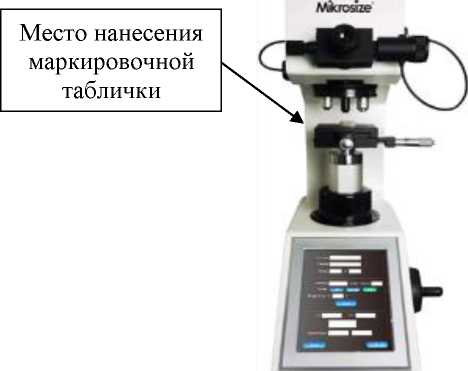

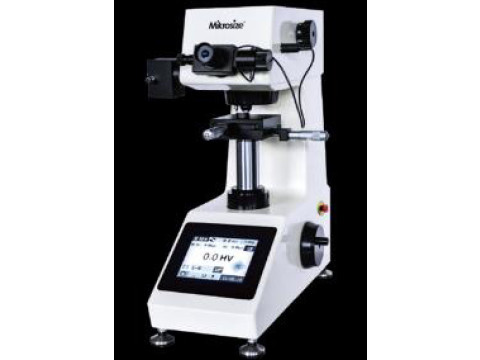

Рисунок 1 - Общий вид микротвердомеров
Виккерса-Кнупа VickyMet-1
Рисунок 2 - Общий вид микротвердомеров Виккерса-Кнупа
VickyMet-1ECO

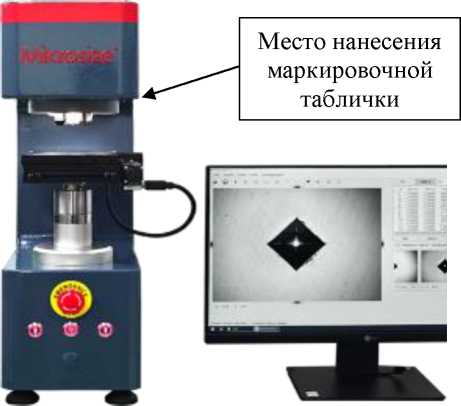

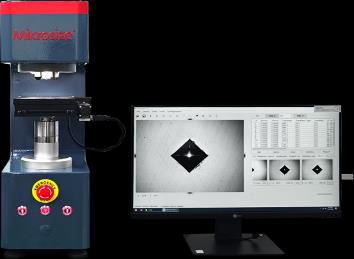

Рисунок 3 - Общий вид микротвердомеров
Виккерса-Кнупа VickyMet-2AI
Программное обеспечение
Программное обеспечение (далее - ПО) микротвердомеров является метрологически значимым и используется для управления их работой, а также для визуального отображения, хранения и статистической обработки результатов измерений.
ПО является неизменным, возможность несанкционированного влияния на программное обеспечение и измерительную информацию отсутствует.
Влияние ПО микротвердомеров учтено при нормировании метрологических характеристик.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
Таблица 2 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение для внутреннего ПО* |
Значение для внешнего ПО* | |
|
Идентификационное наименование ПО |
uVision-F |
Mikrosize uVision-V |
Thixomet MHT |
|
Номер версии (идентификационный номер) ПО |
не ниже v 1.0 |
не ниже v. 1.0 |
не ниже v. 3.0.0.0 |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
- |
- |
- |
|
* В соответствии с заказом | |||
Технические характеристики
Таблица 3 - Метрологические характеристики испытательных нагрузок по шкалам Виккерса и шкалам Кнупа______________________________________________________________
|
Испытательные нагрузки, Н |
Пределы допускаемого относительного отклонения испытательных нагрузок, % |
|
0,09807; 0,2452; 0,4903; 0,9807 |
±1,5 |
|
1,961; 2,942; 4,903; 9,807; 19,61* |
±1,0 |
|
* Опционально, в соответствии с заказом | |
аблица 4 - Метрологические характеристики микротвердомеров по шкалам Виккерса
|
Диапазон измерений чисел твёрдости HV |
Шкалы |
Пределы допускаемых абсолютных погрешностей HV, (±) |
Размах чисел твёрдости HV, не более |
|
От 50 до 75 включ. |
HV0,2; HV0,3; HV0,5; HV1; HV2 |
3,0 |
2,9 |
|
HV0,1 |
4,7 |
4,3 | |
|
HV0,05 |
6,2 |
5,8 | |
|
HV0,01; HV0,025 |
7,8 |
7,2 | |
|
Св. 75 до 125 включ. |
HV1; HV2 |
3 |
3 |
|
HV0,2; HV0,3; HV0,5 |
4 |
4 | |
|
HV0,1 |
6 |
6 | |
|
HV0,05 |
8 |
8 | |
|
HV0,01; HV0,025 |
10 |
10 | |
|
Св. 125 до 250 включ. |
HV1; HV2 |
9 |
8 |
|
HV0,3; HV0,5 |
12 |
10 | |
|
HV0,2 |
16 |
10 | |
|
HV0,1 |
18 |
15 | |
|
HV0,05 |
20 |
19 | |
|
HV0,01; HV0,025 |
20 |
20 | |
|
Св. 250 до 350 включ. |
HV1; HV2 |
13 |
13 |
|
HV0,2; HV0,3; HV0,5 |
17 |
15 | |
|
HV0,1 |
25 |
22 | |
|
HV0,05 |
32 |
29 | |
|
HV0,01; HV0,025 |
33 |
30 |
П Продолжение таблицы 4
|
Диапазон измерений чисел твёрдости HV |
Шкалы |
Пределы допускаемых абсолютных погрешностей HV, (±) |
Размах чисел твёрдости HV, не более |
|
Св. 350 до 525 включ. |
HV1; HV2 |
21 |
19 |
|
HV0,2; HV0,3; HV0,5 |
25 |
22 | |
|
HV0,1 |
36 |
33 | |
|
HV0,05 |
47 |
43 | |
|
Св. 525 до 650 включ. |
HV1; HV2 |
24 |
22 |
|
HV0,2; HV0,3; HV0,5 |
30 |
26 | |
|
HV0,1 |
45 |
39 | |
|
Св. 650 до 750 включ. |
HV1; HV2 |
30 |
25 |
|
HV0,2; HV0,3; HV0,5 |
35 |
30 | |
|
HV0,1 |
50 |
45 | |
|
Св. 750 до 850 включ. |
HV1; HV2 |
35 |
31 |
|
HV0,2; HV0,3; HV0,5 |
50 |
40 | |
|
HV0,1 |
70 |
60 | |
|
Св. 850 до 1000 включ. |
HV1; HV2 |
45 |
36 |
|
HV0,2; HV0,3; HV0,5 |
60 |
45 | |
|
Св. 1000 до 1250 включ. |
HV1; HV2 |
60 |
58 |
|
HV0,5 |
70 |
66 | |
|
Св. 1250 до 1500 включ. |
HV1; HV2 |
70 |
60 |
|
HV0,5 |
78 |
72 | |
|
П р и м е ч а н и е - метрологические характеристики действительны для 5 измерений | |||
Таблица 5 - Метрологические характеристики микротвердомеров по шкалам Кнупа
|
Диапазон измерений чисел твёрдости HK |
Шкалы |
Пределы допускаемых абсолютных погрешностей HK (±) |
Размах чисел твёрдости HK, не более |
|
От 17 до 150 включ. |
HK0,5; HK1; HK2 |
10,4 |
10,4 |
|
HK0,1; HK0,2; HK0,3 |
11,6 |
11,6 | |
|
HK0,025; HK 0,05 |
12,8 |
12,8 | |
|
HK0,01 |
14,0 |
14,0 | |
|
Св. 150 до 350 включ. |
HK0,5; HK1; HK2 |
26,0 |
26,0 |
|
HK0,1; HK0,2; HK0,3 |
27,0 |
27,0 | |
|
HK0,025; HK 0,05 |
28,4 |
28,4 | |
|
HK0,01 |
29,8 |
29,8 | |
|
Св. 350 до 650 включ. |
HK0,5; HK1; HK2 |
39,0 |
39,0 |
|
HK0,1; HK0,2; HK0,3 |
42,0 |
42,0 | |
|
HK0,025; HK 0,05 |
45,4 |
45,4 | |
|
Св. 650 до 800 включ. |
HK0,5; HK1; HK2 |
44,2 |
44,2 |
|
HK0,1; HK0,2; HK0,3 |
46,8 |
46,8 | |
|
Св. 800 до 1000 включ. |
HK0,5; HK1; HK2 |
65,0 |
65,0 |
|
HK0,1; HK0,2; HK0,3 |
80,6 |
80,6 | |
|
Св. 1000 до 1500 включ. |
HK0,5; HK1; HK2 |
83,2 |
83,2 |
|
HK0,1; HK0,2; HK0,3 |
130,0 |
130,0 |
П р и м е ч а н и е - метрологические характеристики действительны для 5 измерений
аблица 6 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации | |
|
температура окружающего воздуха, °С |
от +15 до +35 |
|
относительная влажность окружающего воздуха, %, не более |
80 |
|
Параметры электрического питания | |
|
напряжение переменного тока, В |
от 207 до 253 |
|
частота переменного тока, Гц |
от 49,5 до 50,5 |
|
Габаритные размеры микротвердомеров модификации VickyMet-1, мм, не более | |
|
длина |
500 |
|
ширина |
350 |
|
высота |
580 |
|
Масса микротвердомеров модификации VickyMet-1, кг, не более |
39 |
|
Габаритные размеры микротвердомеров модификации VickyMet-1ECO, мм, не более | |
|
длина |
650 |
|
ширина |
300 |
|
высота |
720 |
|
Масса микротвердомеров модификации VickyMet-1ECO, кг, не более |
55 |
|
Габаритные размеры микротвердомеров модификации VickyMet-2AI, мм, не более | |
|
длина |
570 |
|
ширина |
220 |
|
высота |
700 |
|
Масса микротвердомеров модификации VickyMet-2AI, кг, не более |
60 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 7 - Комплектность микротвердомера
|
Наименование |
Обозначение |
Количество |
|
Микротвердомер Виккерса-Кнупа |
VickyMet |
1 шт. |
|
Персональный компьютер * |
- |
1 шт. |
|
Внешнее программное обеспечение * |
- |
1 шт. |
|
Цифровая камера* |
- |
1 шт. |
|
Принадлежности |
- |
1 комплект |
|
Руководство по эксплуатации |
Микротвердомеры Виккерса-Кнупа VickyMet. VickyMet -01РЭ |
1 экз. |
|
* В соответствии с заказом | ||
Сведения о методах измерений
приведены в главах 9 «Работа с твердомером», 17 «Работа с твердомером», 29 «Как проводить измерения твёрдости» документа «Vick\Mel-01IrJ. Микротвердомеры серии VickyMet. Руководство по эксплуатации».
Нормативные документы
ГОСТ Р ИСО 6507-1-2007 Металлы и сплавы. Измерение твёрдости по Виккерсу. Часть 1. Метод измерения
ГОСТ Р ИСО 4545-1-2015 Материалы металлические. Определение твердости по Кнупу. Часть 1. Метод испытания
Приказ Росстандарта от 14.08.2024 № 1898 «Об утверждении Государственной поверочной схемы для средств измерений твёрдости по шкалам Виккерса и шкалам Кнупа»
Стандарт предприятия «Микротвердомеры Виккерса-Кнупа VickyMet. СП»
Другие Твердомеры
