Преобразователи тока APPA 51
| Номер в ГРСИ РФ: | 97879-26 |
|---|---|
| Производитель / заявитель: | JSC «PriST», КИТАЙ |
Преобразователи тока APPA 51 (далее - преобразователи) предназначены для преобразования и измерения (с помощью подключаемого внешнего мультиметра) переменного тока без разрыва цепи.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97879-26 | |||||||||
| Действует | по 05.03.2031 | |||||||||
| Наименование | Преобразователи тока | |||||||||
| Модель | APPA 51 | |||||||||
| Модификации |
APPA 51 AРРА 51F |
|||||||||
| Приказы |
№394 от
05.03.2026
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | bc41ed78-0414-bd98-bf88-a40e68dca6ad | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
JSC «PriST», КИТАЙ, Jiangsu, Changzhou, TAIHU WEST ROAD NO.5-1
Поверка
| Методика поверки / информация о поверке |
МП-ПР-49-2025 Государственная система обеспечения единства измерений. Преобразователи тока APPA 51. Методика поверки
(с 05.03.2026)
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97879-26: Описание типа
2026-97879-26.pdf
|
Скачать | 167.3 КБ | |
|
97879-26: Методика поверки
МП-ПР-49-2025
2026-mp97879-26.pdf
|
Скачать | 1.3 MБ |
Описание типа
Назначение
Преобразователи тока APPA 51 (далее - преобразователи) предназначены для преобразования и измерения (с помощью подключаемого внешнего мультиметра) переменного тока без разрыва цепи.
Описание
Принцип действия преобразователей тока основан на преобразовании магнитного потока, создаваемого током в проводнике. Магнитный поток преобразуется в ЭДС, а далее аналоговый сигнал измеряется внешним мультиметром в режиме измерения переменного напряжения.
Преобразователи изготавливаются в виде модификаций APPA 51, АРРА 51F и отличаются диапазонами измеряемого тока.

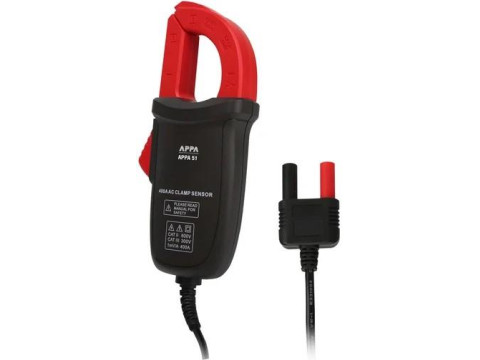

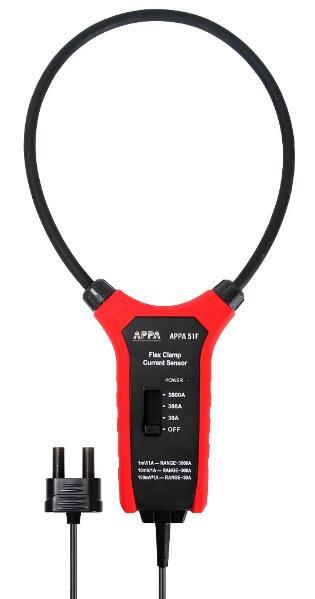

Конструктивно преобразователи APPA 51 выполнены в виде малогабаритных клещей электроизмерительных с боковой кнопкой раскрытия клещей. Преобразователи APPA 51F оснащены петлей Роговского, на передней панели установлен переключатель диапазонов измеряемого тока и индикатор разряда батарей питания, на задней панели имеется отсек для установки трех батарей питания ААА 1,5 В.
Нанесение знака поверки на преобразователи не предусмотрено.
Пломбирование преобразователей от несанкционированного доступа не предусмотрено.

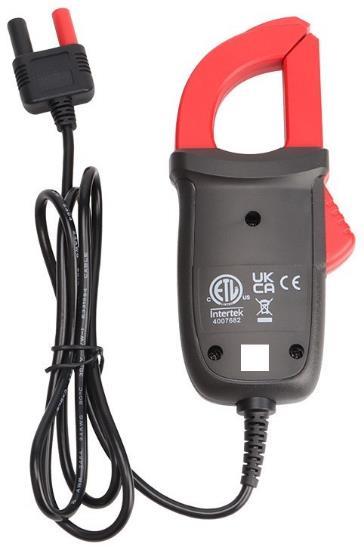

Серийный номер, идентифицирующий каждый экземпляр преобразователей, в виде цифрового обозначения, состоящего из латинских букв и арабских цифр, наносится на корпус при помощи наклейки, размещаемой на обратной стороне корпуса.
Общий вид преобразователей APPA 51 и APPA 51F с местом нанесения знака утверждения типа и заводского номера представлены на рисунках 1 и 2.

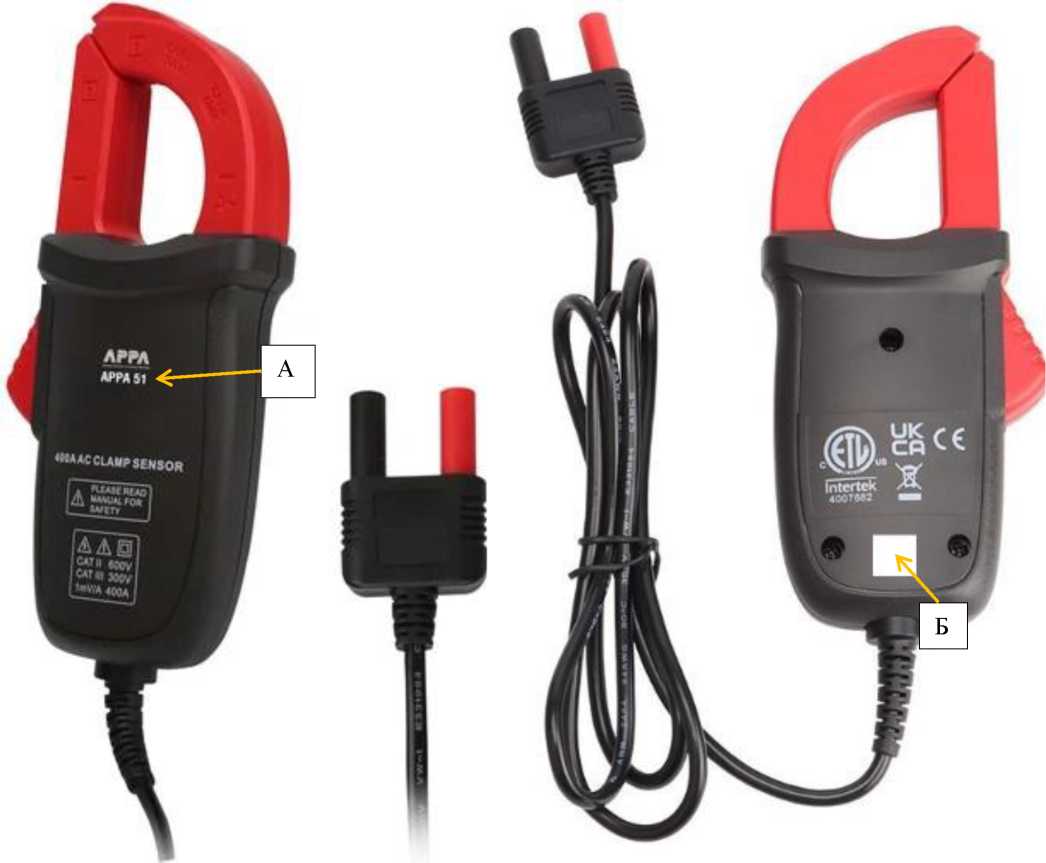

Рисунок 1 - Общий вид передней и задней панелей преобразователей APPA 51 с местами нанесения знака утверждения типа (А) и серийного номера (Б)

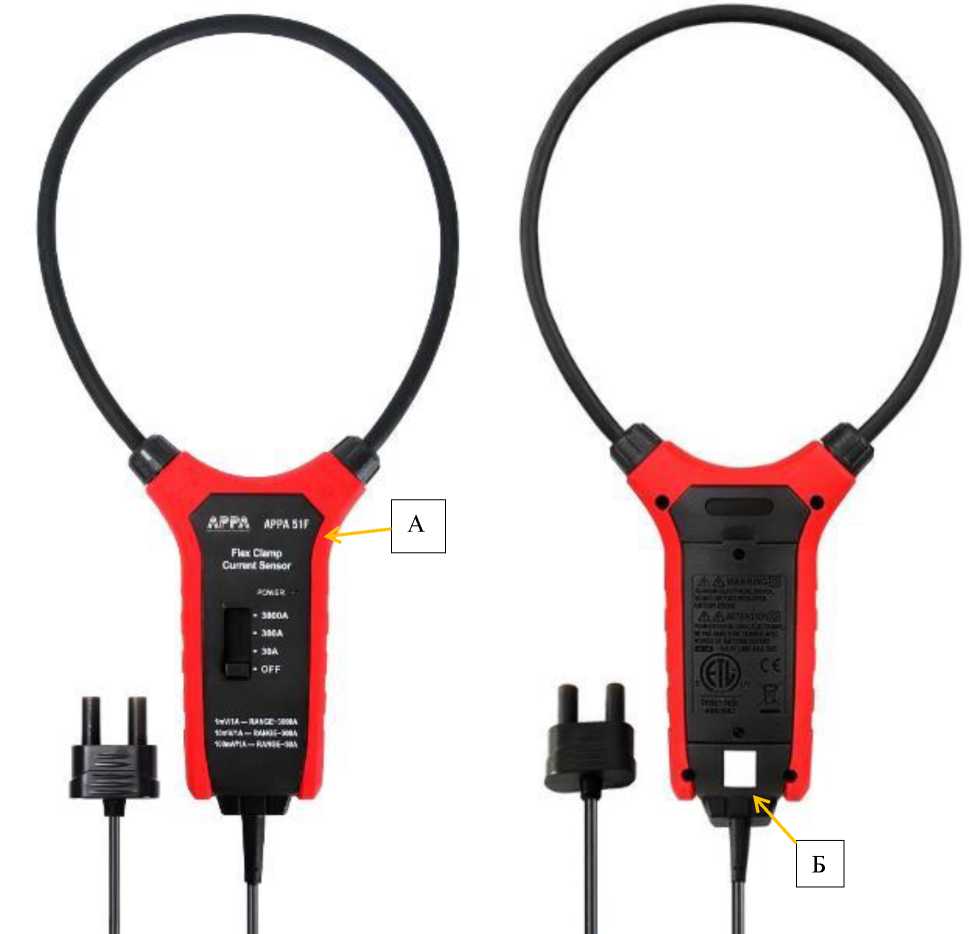

Рисунок 2 - Общий вид передней и задней панелей преобразователей APPA 51F с местами нанесения знака утверждения типа (А) и серийного номера (Б)
Цветовая гамма корпуса преобразователей может быть изменена изготовителем в одностороннем порядке.
Программное обеспечение
Программное обеспечение отсутствует.
Технические характеристики
Таблица 1 - Метрологические характеристики преобразователей APPA 51 в режиме измерения переменного тока в диапазоне частот от 50 до 400 Гц
|
Диапазон измерения переменного тока, А |
Коэффициент преобразования |
Пределы абсолютной погрешности измерений силы переменного тока в диапазонах частот, А | |
|
От 50 до 60 Гц включ. |
Св. 60 до 400 Гц включ. | ||
|
От 50 до 400 |
1 мВ/А |
± (0,025-1изм1) + 0,5) |
± (0,028-1изм + 0,5) |
1изм - измеренное значение силы переменного тока, А
Таблица 2 - Метрологические характеристики преобразователей APPA 51F в режиме измерения
переменного тока в диапазоне частот от 45 до 500 Гц
|
Предельные значения измерения переменного тока, А |
Значение единицы младшего разряда k |
Коэффициент преобразования |
Пределы абсолютной погрешности измерений силы переменного тока, А |
|
30 |
0,1 А |
100 мВ/А |
± (0,03-1изм1) + 5-k) |
|
300 |
1 А |
10 мВ/А | |
|
3000 |
10 А |
1 мВ/А | |
|
1) 1изм - измеренное значение силы переменного тока, А | |||
Таблица 3 - Показатели надежности (для всех модификаций)
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
5 |
|
Средняя наработка на отказ, ч |
10 000 |
Таблица 4 - Технические характеристики преобразователей
|
Наименование характеристики |
Значение |
|
APPA 51 | |
|
Раскрытие захвата клещей, мм, не менее |
28,0 |
|
Габаритные размеры: длинахширинахвысота, мм, не более |
158 х 65 х 33 |
|
Масса, кг, не более |
0,215 |
|
Нормальные условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более |
от +18 до +28 75 |
|
Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более |
от 0 до +40 75 |
|
APPA 51F | |
|
Длина токовой петли, мм, не менее |
457,0 |
|
Максимальный диаметр измеряемого провода, мм, не более |
140 |
|
Габаритные размеры: длинахширинахвысота, мм, не более |
267 х 119,4 х 34 |
|
Источники питания |
3 шт. х 1,5 В (ААА) |
|
Масса, кг, не более |
0,260 |
|
Нормальные условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более |
от +18 до +28 80 |
|
Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более |
от 0 до +50 80 |
Знак утверждения типа
наносится на переднюю панель преобразователей методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 5 - Комплектность преобразователей
|
Наименование |
Обозначение |
Количество |
|
Преобразователь тока |
APPA 511) |
1 шт. |
|
Руководство по эксплуатации |
1 экз. | |
|
Упаковочная коробка |
1 шт. | |
|
1) В зависимости от модификации | ||
Сведения о методах измерений
приведены в разделе «ПРОВЕДЕНИЕ ИЗМЕРЕНИЙ», в руководстве по эксплуатации.
Нормативные документы
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»
Приказ Росстандарта от 18.08.2023 года № 1706 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10’1 до 2409 Гц»
Приказ Росстандарта от 17.03.2022 г. № 668 «Об утверждении государственной поверочной схемы для средств измерений силы переменного электрического тока от Е10-8 до 100 А в диапазоне частот от 1-10-1 до 1-106 Гц»
Стандарт предприятия «Преобразователи тока APPA 51»
