Системы измерений передачи данных CloudUGW
| Номер в ГРСИ РФ: | 97883-26 |
|---|---|
| Производитель / заявитель: | Фирма "Huawei Technologies Co., Ltd.", Китай |
Системы измерений передачи данных CloudUGW (далее также - СИПД) предназначены для измерений количества (объема) информации при приеме/передаче данных с целью получения исходных данных при учете объема оказанных услуг электросвязи операторами связи.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97883-26 | |||||||||
| Наименование | Системы измерений передачи данных | |||||||||
| Модель | CloudUGW | |||||||||
| Приказы |
№394 от
05.03.2026
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Единичное | |||||||||
| Идентификатор записи ФИФ ОЕИ | c1dbae9c-8d56-8cec-a38f-5d3ac3433a79 | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
Фирма Huawei Technologies Co., Ltd., КИТАЙ, Administration Building, Bantian, Longgang District, Shenzhen 518129
Поверка
| Методика поверки / информация о поверке |
МП5295-002-17872715-2025 ГСИ. Системы измерений передачи данных CloudUGW. Методика поверки
(с 05.03.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97883-26: Описание типа
2026-97883-26.pdf
|
Скачать | 166.5 КБ | |
|
97883-26: Методика поверки
МП5295-002-17872715-2025
2026-mp97883-26.pdf
|
Скачать | 3.5 MБ |
Описание типа
Назначение
Системы измерений передачи данных CloudUGW (далее также - СИПД) предназначены для измерений количества (объема) информации при приеме/передаче данных с целью получения исходных данных при учете объема оказанных услуг электросвязи операторами связи.
Описание
К настоящему типу средств измерений относятся Системы измерений передачи данных CloudUGW, которые являются виртуальной (функциональной) системой измерений передачи данных комплекса оборудования с измерительными функциями, реализованного на оборудовании Huawei CloudUGW, производства фирмы Huawei Technologies Co., Ltd., предназначенного для применения на сети связи общего пользования в качестве обслуживающего шлюза и шлюза взаимодействия с сетями, использующими технологию коммутации пакетов, в составе оборудования коммутации сетей подвижной радиотелефонной связи стандарта LTE.
Принцип действия СИПД основан на формировании оборудованием для каждой сессии передачи данных исходных данных для тарификации. Исходные данные для тарификации выводятся в виде учетного файла, в котором фиксируются международный идентификатор мобильного абонента, номер мобильного абонента цифровой сети с интеграцией служб, дата и длительность сессии передачи данных, количество переданной и принятой информации (данных). Поддерживается вывод учетной информации по каналам связи в автоматизированную систему расчетов.
СИПД выполняет следующие функции: измерение количества (объема) информации при приеме/передаче данных; сбор и передачу на хранение исходных данных (учетной информации); передачу учетной информации в автоматические системы расчетов.
СИПД не имеет выделенных блоков, плат или самостоятельных программ, а использует возможности и функции аппаратуры и программного обеспечения оборудования Huawei CloudUGW.
К данному описанию типа относятся Системы измерений передачи данных CloudUGW с серийными номерами: RA202504152121548183E788A6AD3D59ADEA,
RA202504152222296FFC80E01B7E8AC6C06B.
Конструктивно оборудование с измерительными функциями выполнено на базе аппаратных серверных платформ архитектуры x86-64 в виде серверов по модульному принципу: устройства хранения, процессор-сервер-статив. Доступ к устройствам хранения, процессору или платам можно получить только открыв крышку сервера. Конструкция статива предусматривает блокировку от несанкционированного доступа с использованием замка. Конструкцией предусмотрена возможность установки пломб. Пломбы представляют собой специальные наклейки, разделяющиеся на несколько фрагментов при попытке их снять. Места установки пломб: крепежные винты оборудования в стативе, места доступа к устройствам хранения и т.п. Места установки пломб определяются исходя из условий и места эксплуатации.
Оборудование не имеет узлов регулировки, способных повлиять на измерительную информацию. В связи с тем, что оборудование устанавливается в специально отведенных серверных помещениях, оборудованных системами контроля и доступа, данный тип конструкции оборудования с измерительными функциями исключает возможность бесконтрольной выемки плат, кассет, кассетных модулей и обеспечивает ограничение несанкционированного доступа к процессору и устройствам хранения. Таким образом обеспечивается ограничение доступа в целях предотвращения несанкционированной настройки и вмешательства, которые могут привести к искажению результатов измерений.
Из-за особенностей конструкции и процесса эксплуатации нанесение знака поверки на средство измерений не предусмотрено.
Серийные номера, однозначно идентифицирующие каждый экземпляр средств измерений, состоят из цифр и букв латинского алфавита. Серийные номера приведены в эксплуатационной документации, дополнительно индицирование серийного номера осуществляется с помощью графического интерфейса пользователя системы администрирования в соответствии с эксплуатационной документацией.

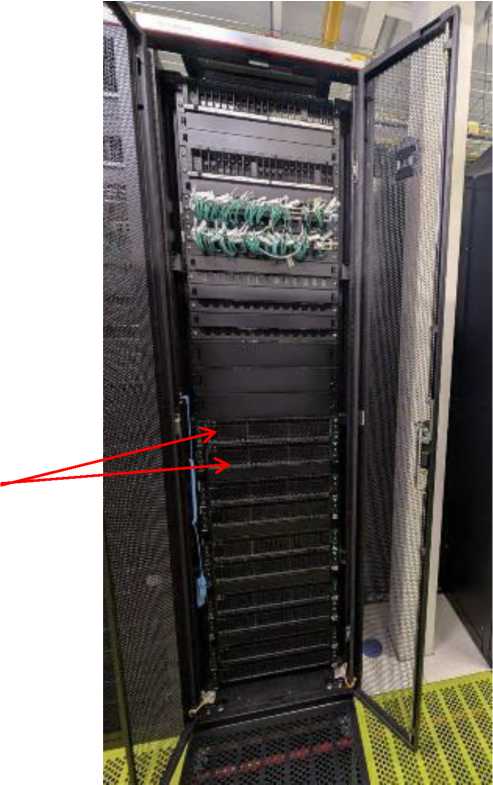

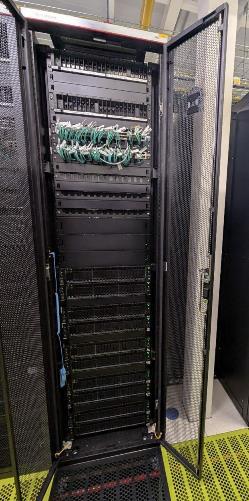

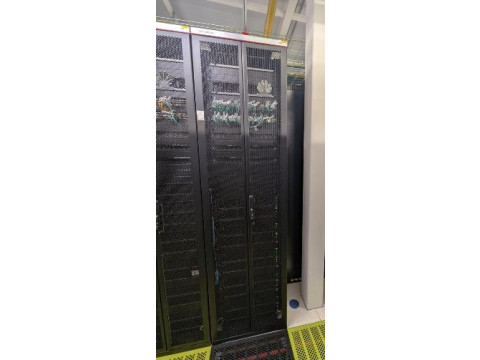

Внешний вид оборудования, возможные места блокировки и пломбировки представлены на рисунке 1.
Место блокировки от несанкционир ованного доступа
Рисунок 1 - Возможные места блокировки и пломбировки оборудования
Возможные места установки пломб
Программное обеспечение
Программное обеспечение встроенное, версии V100R020C60, управляет функционированием оборудования. Идентификационные данные метрологически значимой части ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
vUGW |
|
Номер версии ПО |
V100R020C60 |
|
Цифровой идентификатор ПО |
_ |
|
Алгоритм вычисления цифрового идентификатора |
_ |
Уровень защиты ПО и измерительной информации - «высокий», в соответствии с пунктом 4.5 рекомендации по метрологии Р 50.2.077-2014.
ПО оборудования и измеренные данные защищены с помощью специальных средств защиты от преднамеренных и непреднамеренных изменений, обусловленных действиями пользователя.
Конструкция средств измерений (оборудования) исключает возможность несанкционированного влияния на программное обеспечение (метрологически значимую часть ПО) и измерительную информацию.
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Пределы допускаемой абсолютной погрешности измерения объемов (количества) информации в диапазоне от 1 байта до 100 Мбайт, байт: К < 100 кбайт К > 100 кбайт |
±10 ±1-10’4-К |
|
Вероятность неправильного представления исходных данных для тарификации, не более |
0,0001 |
|
где К - объем (количество) информации, байт |
Знак утверждения типа
наносится на эксплуатационную документацию оборудования, в состав которого входит СИПД, типографским способом или в виде наклейки.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
СИПД в составе оборудования |
- |
1 шт. |
|
Руководство по эксплуатации |
5295-002-17872715-2025РЭ |
1 экз. |
Сведения о методах измерений
приведены в разделе 5 «Методы измерений» документа «Системы измерений передачи данных CloudUGW. Руководство по эксплуатации 5295-002-17872715-2025РЭ.
Нормативные документы
Постановление Правительства РФ от 16.11.2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (пункт 7.2.3)
Приказ Федерального агентства по техническому регулированию и метрологии от 18.08.2023 г. № 1707 «Об утверждении государственной поверочной схемы для средств измерений количества переданной (принятой) информации (данных) и величин параметров пакетных сетей передачи данных»
