Твердомеры Роквелла и Супер-Роквелла SYNERCON R
| Номер в ГРСИ РФ: | 97884-26 |
|---|---|
| Категория: | Твердомеры |
| Производитель / заявитель: | Компания «Laizhou Weiyi Experimental Machinery Manufacture Co., Ltd», КИТАЙ |
Твердомеры Роквелла и Супер-Роквелла SYNERCON R (далее - твердомеры) предназначены для измерений твердости металлов и сплавов по шкалам Роквелла и Супер-Роквелла.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97884-26 | |||||||||
| Действует | по 05.03.2031 | |||||||||
| Наименование | Твердомеры Роквелла и Супер-Роквелла | |||||||||
| Модель | SYNERCON R | |||||||||
| Модификации |
SYNERCON R150AM SYNERCON R150BM SYNERCON R15AM |
|||||||||
| Приказы |
№394 от
05.03.2026
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | 49827870-c534-511a-0111-812e2058be78 | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
Компания «Laizhou Weiyi Experimental Machinery Manufacture Co., Ltd», КИТАЙ, Nanfang Vilage, Xiyuan Road, Wenfeng Street, Laizhou City, Shandong Province, 261400
Поверка
| Методика поверки / информация о поверке |
МП 360-025-2025 Государственная система обеспечения единства измерений. Твердомеры Роквелла и Супер-Роквелла SYNERCON R. Методика поверки
(с 05.03.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97884-26: Описание типа
2026-97884-26.pdf
|
Скачать | 198.4 КБ | |
|
97884-26: Методика поверки
МП 360-025-2025
2026-mp97884-26.pdf
|
Скачать | 1.5 MБ |
Описание типа
Назначение
Твердомеры Роквелла и Супер-Роквелла SYNERCON R (далее - твердомеры) предназначены для измерений твердости металлов и сплавов по шкалам Роквелла и Супер-Роквелла.
Описание
К данному типу твердомеров относятся твердомеры, выпускаемые под товарным знаком «SYNERCON».
Принцип действия твердомеров основан на статическом вдавливании алмазного конусного или шарикового наконечников с последующим измерением глубины внедрения наконечника.
Конструктивно твердомеры имеют металлический корпус серого или иного цвета и состоят из устройства приложения нагрузки и измерительного устройства.
Твердомеры выпускаются в трёх модификациях: SYNERCON R150AM, SYNERCON R150BM, SYNERCON R15AM. Модификации твердомеров SYNERCON R150AM и SYNERCON R150BM производят измерения твердости по шкалам Роквелла, модификация SYNERCON R15AM - по шкалам Супер-Роквелла.
Серийный номер в виде обозначения, состоящего из арабских цифр, и товарный знак наносятся любым удобным технологическим способом на маркировочную табличку, закрепленную в месте, указанном на рисунках 1-3.
Пломбирование твердомеров не предусмотрено.
Нанесение знака поверки на корпус твердомера не предусмотрено.
Общий вид твердомеров с указанием места нанесения маркировочной таблички приведён на рисунках 1-3.

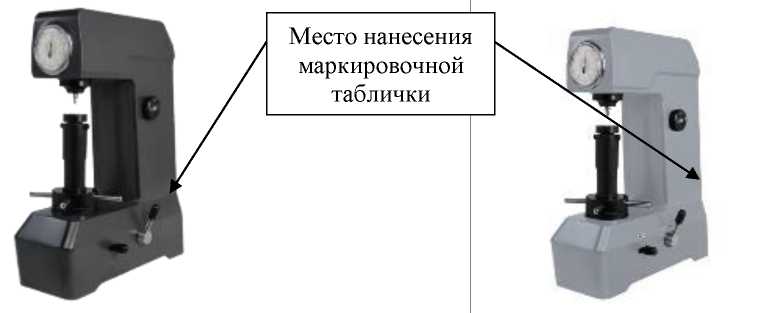

Рисунок 1 - Общий вид твердомеров Роквелла Рисунок 2 — Общий вид твердомеров Роквелла и Супер-Роквелла SYNERCON R150AM и Супер-Роквелла SYNERCON R15AM
Место нанесения маркировочной таблички
Рисунок 3 - Общий вид твердомеров Роквелла и Супер-Роквелла SYNERCON R150BM
Технические характеристики
Таблица 1 - Метрологические характеристики испытательных нагрузок по шкалам Роквелла и Супер-Роквелла____________________________________________________________________
|
Модификация твердомера |
Шкала твердости |
Испытательные нагрузки, Н |
Пределы допускаемого относительного отклонения испытательных нагрузок, % | ||
|
предварительная |
основная |
предварительная |
основная | ||
|
Шкалы Роквелла | |||||
|
SYNERCON R150AM SYNERCON R150BM |
HRA, HRFW, HRHW |
98,07 |
588,4 |
±2,0 |
±0,5 |
|
HRBW, HREW, HRD |
980,7 | ||||
|
HRC, HRGW, HRKW |
1471 | ||||
Продолжение таблицы 1
|
Модификация твердомера |
Шкала твердости |
Испытательные нагрузки, Н |
Пределы допускаемого относительного отклонения испытательных нагрузок, % | ||
|
предварительная |
основная |
предварительная |
основная | ||
|
Шкалы Супер-Роквелла | |||||
|
SYNERCON R15AM |
HR15N, HR15TW |
29,42 |
147,1 |
±2,0 |
±0,66 |
|
HR30N, HR30TW |
294,2 | ||||
|
HR45N, HR45TW |
441,3 | ||||
Таблица 2 - Метрологические характеристики твердомеров по шкалам Роквелла
|
Шкала Роквелла |
Диапазон измерений твердости |
Пределы допускаемой абсолютной погрешности твердомеров |
Размах чисел твердости HR не более |
|
HRA |
от 20 HRA до 75 HRA включ. св. 75 HRA до 95 HRA включ. |
±2,0 HRA ±1,2 HRA |
0,8 |
|
HRBW |
от 20 HRBW до 80 HRBW * от 80 HRBW до 100 HRBW включ. |
±3,0 HRBW ±2,0 HRBW |
1,2 |
|
HRC |
от 20 HRC до 35 HRC включ. св. 35 HRC до 55 HRC включ. св. 55 HRC до 70 HRC включ. |
±2,0 HRC ±1,5 HRC ±1,0 HRC |
0,8 |
|
HRD |
от 40 HRD до 70 HRD включ. св. 70 HRD до 77 HRD включ. |
±2,0 HRD ±1,5 HRD |
0,8 |
|
HREW |
от 70 HREW до 90 HREW включ. св. 90 HREW до 100 HREW включ. |
±2,5 HREW ±2,0 HREW |
1,2 |
|
HRFW |
от 60 HRFW до 90 HRFW включ. св. 90 HRFW до 100 HRFW включ. |
±3,0 HRFW ±2,0 HRFW |
1,2 |
|
HRGW |
от 30 HRGW до 50 HRGW включ. св. 50 HRGW до 75 HRGW включ. св. 75 HRGW до 94 HRGW включ. |
±6,0 HRGW ±4,5 HRGW ±3,0 HRGW |
1,2 |
|
HRHW |
от 80 HRHW до 100 HRHW включ. |
±2,0 HRHW |
1,2 |
|
HRKW |
от 40 HRKW до 60 HRKW включ. св. 60 HRKW до 80 HRKW включ. св. 80 HRKW до 100 HRKW включ. |
±4,0 HRKW ±3,0 HRKW ±2,0 HRKW |
1,2 |
|
П р и м е ч а н и я: 1 Параметр, отмеченный * - крайнее значение твердости, не включенное в данный поддиапазон. 2 Метрологические характеристики действительны для 5 измерений. | |||
Таблица 3 - Метрологические характеристики твердомеров по шкалам Супер-Роквелла
|
Шкала Супер-Роквелла |
Диапазон измерений твердости |
Пределы допускаемой абсолютной погрешности твердомеров |
Размах чисел твердости HR не более |
|
HR15N |
от 70 HR15N до 90 HR15N * от 90 HR15N до 94 HR15N включ. |
±2,0 HR15N ±1,0 HR15N |
1,2 1,0 |
|
HR30N |
от 40 HR30N до 76 HR30N * от 76 HR30N до 86 HR30N включ. |
±2,0 HR30N ±1,0 HR30N |
1,2 1,0 |
|
HR45N |
от 20 HR45N до 78 HR45N включ. |
±2,0 HR45N |
1,2 |
|
HR15TW |
от 62 HR15TW до 93 HR15TW включ. |
±3,0 HR15TW |
2,4 |
|
HR30TW |
от 15 HR30TW до 70 HR30TW включ. св 70 HR30TW до 82 HR30TW включ. |
±3,0 HR30TW ±2,0 HR30TW |
2,4 2,0 |
|
HR45TW |
от 10 HR45TW до 72 HR45TW включ. |
±3,0 HR45TW |
2,4 |
|
П р и м е ч а н и я: 1 Параметр, отмеченный * - крайнее значение твердости, не включенное в данный поддиапазон. 2 Метрологические характеристики действительны для 5 измерений. | |||
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации | |
|
температура окружающего воздуха, °С |
от +15 до +35 |
|
относительная влажность окружающего воздуха, %, не более |
80 |
|
Габаритные размеры твердомеров, мм, не более SYNERCON R150AM, SYNERCON R15AM | |
|
длина |
500 |
|
ширина |
225 |
|
высота |
640 |
|
SYNERCON R150BM | |
|
длина |
540 |
|
ширина |
326 |
|
высота |
1025 |
|
Масса, кг, не более | |
|
SYNERCON R150AM, SYNERCON R15AM |
65 |
|
SYNERCON R150BM |
140 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 5 - Комплектность твердомера
|
Наименование |
Обозначение |
Количество |
|
Твердомер Роквелла и Супер-Роквелла |
SYNERCON R |
1 шт. |
|
Принадлежности |
- |
1 комплект |
|
Руководство по эксплуатации |
SYNERCON R - 01 РЭ |
1 экз. |
|
Паспорт |
SYNERCON R - 01 ПС |
1 экз. |
Сведения о методах измерений
приведены в главе 6 «Эксплуатация» документа «SYNERCON R - 01 РЭ. Руководство по эксплуатации».
Нормативные документы
ГОСТ 9013-59 «Металлы. Метод измерения твёрдости по Роквеллу»
ГОСТ 22975-78 «Металлы и сплавы. Метод измерения твёрдости по Роквеллу при малых нагрузках (по Супер-Роквеллу)»
Государственная поверочная схема для средств измерений твёрдости по шкалам
Роквелла и Супер-Роквелла, утвержденная приказом Росстандарта от 30.12.2019 № 3462
Стандарт предприятия «Твердомеры Роквелла и Супер-Роквелла SYNERCON R. СП»
