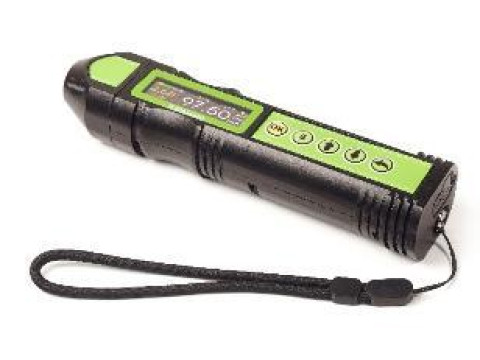

Толщиномеры электромагнитно-акустические ЕМ5000
| Номер в ГРСИ РФ: | 97885-26 |
|---|---|
| Категория: | Толщиномеры |
| Производитель / заявитель: | ООО "Октанта", г. Санкт-Петербург |
Толщиномеры электромагнитно-акустические EM5000 (далее по тексту -толщиномеры) предназначены для измерений толщины изделий из различных металлов и их сплавов.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97885-26 | |||||||||
| Действует | по 05.03.2031 | |||||||||
| Наименование | Толщиномеры электромагнитно-акустические | |||||||||
| Модель | ЕМ5000 | |||||||||
| Приказы |
№394 от
05.03.2026
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | 057fa0b3-4dd2-1a11-da3a-d48c52d58be2 | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
ООО «Октанта», РОССИЯ, 191014, г. Санкт-Петербург, ул. Маяковского, д. 22-34
Поверка
| Методика поверки / информация о поверке |
РТ-МП-1004-203-2025 Государственная система обеспечения единства измерений. Толщиномеры электромагнитно-акустические EM5000. Методика поверки
(с 05.03.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97885-26: Описание типа
2026-97885-26.pdf
|
Скачать | 126.7 КБ | |
|
97885-26: Методика поверки
РТ-МП-1004-203-2025
2026-mp97885-26.pdf
|
Скачать | 1.2 MБ |
Описание типа
Назначение
Толщиномеры электромагнитно-акустические EM5000 (далее по тексту -толщиномеры) предназначены для измерений толщины изделий из различных металлов и их сплавов.
Описание
Принцип действия толщиномеров основан на ультразвуковом эхо-импульсном методе неразрушающего контроля.
В основе метода лежит измерение времени двойного прохода ультразвуковых волн через объект контроля (далее по тексту - ОК), которое, при известной скорости распространения ультразвуковых волн в материале, пересчитывается в значение толщины. Для излучения ультразвуковых волн и приема их отражений используется сменный электромагнитно -акустический преобразователь (далее по тексту - ЭМАП) с импульсным электромагнитом (EMT50005) или ЭМАП с постоянным магнитом (EMT50001).
Конструктивно толщиномеры состоят из электронного блока и преобразователя, подключаемого к электронному блоку и фиксируемого при помощи четырех винтов.
На передней панели электронного блока толщиномеров расположены ЖК-экран и кнопочная клавиатура.
Измерительная информация выводится на ЖК-экран, расположенный на передней панели электронного блока толщиномеров.
Заводской номер в цифровом формате наносится на маркировочную табличку, расположенную на задней панели корпуса электронного блока толщиномеров. Нанесение знака поверки на толщиномеры не предусмотрено. Пломбирование толщиномеров осуществляется одной пломбой-наклейкой в месте соединения составных частей корпуса электронного блока.

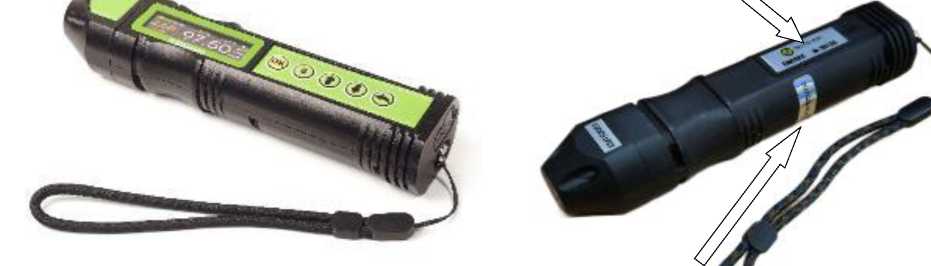

Общий вид, место нанесения заводского номера и место пломбирования толщиномеров представлены на рисунке 1.
Общий вид маркировочной таблички толщиномеров представлен на рисунке 2.
Место нанесения заводского номера
Место пломбирования
Рисунок 1 - Общий вид толщиномеров электромагнитно-акустических EM5000
Место нанесения заводского номера
(цР) OKTPNTO
ЕМ5000 № 00146^
Рисунок 2 - Общий вид маркировочной таблички
Программное обеспечение
Метрологически значимая часть программного обеспечения (далее по тексту - ПО) EM-5000 прошита в постоянное запоминающее устройство толщиномеров и осуществляет функции обработки, управления, индикации и хранения измерительной информации. Данная часть ПО недоступна пользователю и не подлежит изменению на протяжении всего времени функционирования толщиномеров. Уровень защиты ПО соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
аблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
EM-5000 |
|
Номер версии (идентификационный номер) ПО |
не ниже 01.32 |
|
Цифровой идентификатор ПО |
- |
Внешнее прикладное ПО «ScanView» предназначено для визуализации и передачи (посредством беспроводного соединения - bluetooth low energy) измерительной информации, сохраненной во внутренней памяти толщиномеров, на планшет, а также осуществляет функции индикации и управления. Доступ к функциям внешнего ПО защищен встроенной системой разграничения прав доступа пользователей. Идентификация внешнего прикладного ПО не предусмотрена.
Технические характеристики
|
Таблица 2 - Метрологические характеристики | |
|
Наименование характеристики |
Значение |
|
Диапазон измерений толщины (по стали), мм: - преобразователь EMT50005 - преобразователь EMT50001 |
от 2 до 100 от 2 до 600 |
|
Пределы допускаемой абсолютной погрешности измерений толщины (по стали), мм: - в диапазоне от 2 до 25 мм включ. - в диапазоне св. 25 до 600 мм включ. |
±(0,08+0,001-H) ±(0,1+0,005-H) |
|
Примечание - H - измеренное значение толщины, мм | |
аблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Максимально допустимое значение толщины зазора нетокопроводящего слоя, мм - преобразователь EMT50005 - преобразователь EMT50001 • в диапазоне от 2 до 45 мм включ. • в диапазоне св. 45 мм до 300 мм включ. |
2 5 2 |
|
Диапазон установки скорости звука, м/с |
от 1000 до 9999 |
|
Время непрерывной работы без подзарядки аккумулятора, ч |
5 |
|
Габаритные размеры, мм, не более: - длина - ширина - толщина |
200 50 43 |
|
Масса, кг, не более |
0,3 |
|
Параметры электрического питания: - от встроенной аккумуляторной батареи: - тип - напряжение, В |
18650 3,6 |
|
Диапазон рабочих температур поверхности объекта контроля, °С |
от -20 до + 80 |
|
Условия эксплуатации: - диапазон рабочих температур окружающей среды, °С - влажность, % не более |
от -20 до +50 80 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Толщиномер электромагнитно-акустический |
EM5000 |
1 шт. |
|
Комплект преобразователей |
- |
1 компл.* |
|
Зарядное устройство |
- |
1 шт. |
|
Планшет с ПО «ScanView» |
- |
1 шт. |
|
Образец толщины |
СОП CP22101 |
1 шт. |
|
Наименование |
Обозначение |
Количество |
|
Отвертка для преобразователя |
- |
1 шт. |
|
Отвертка для крышки аккумулятора |
- |
1 шт. |
|
Кейс для транспортировки и хранения |
- |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
* Количество и состав определяется при заказе в соответствии с требованиями заказчика | ||
Сведения о методах измерений
приведены в разделе 3 «Использование по назначению» Руководства по эксплуатации.
Нормативные документы
ТУ 26.51.66-004-65968971-2025 «Толщиномеры электромагнитно-акустические
EM5000. Технические условия»
