Анализаторы жидкости AQUA-LAB
| Номер в ГРСИ РФ: | 97892-26 |
|---|---|
| Производитель / заявитель: | Shanghai GL Environmental Technology Co., Ltd., Китай |
Анализаторы жидкости AQUA-LAB (далее - анализаторы) предназначены для непрерывных измерений активности ионов водорода (рН), окислительновосстановительного потенциала (ОВП), удельной электрической проводимости (УЭП), массовой концентрации растворенного кислорода, массовой концентрации взвешенных веществ, мутности, бихроматной окисляемости - химического потребления кислорода (ХПК), массовой концентрации остаточного активного хлора и температуры в водных растворах.
Информация по Госреестру
| Основные данные | |||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97892-26 | ||||||||||||||||||||||||||||||||||||||||||||||||
| Действует | по 04.03.2031 | ||||||||||||||||||||||||||||||||||||||||||||||||
| Наименование | Анализаторы жидкости | ||||||||||||||||||||||||||||||||||||||||||||||||
| Модель | AQUA-LAB | ||||||||||||||||||||||||||||||||||||||||||||||||
| Модификации |
условное обозначение AQ–A–B, где AQ - обозначение модификаций анализаторов жидкости AQUA-LAB А - условное обозначение измеряемых величин В - необязательный параметр, указывающий на наличие разъема RS485 на испытании представлены AQ-125 AQ-150 AQ-150-RS485 AQ-300- RS485 AQ-EC100 AQ-EC120 AQ-EC150-RS485 AQ-EC300-RS485 AQ-DO150-RS485 AQ-DO300-RS485 AQ-TURB1 AQ-CONC150 AQ-CHL2 AQ-UNI1 |
||||||||||||||||||||||||||||||||||||||||||||||||
| Приказы |
№393 от
04.03.2026
— Об утверждении типов средств измерений
|
||||||||||||||||||||||||||||||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||||||||||||||||||||||||||||||||||||||
| Характер производства | Серийное | ||||||||||||||||||||||||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 35c982d5-f694-c480-7e92-7aefd100495c | ||||||||||||||||||||||||||||||||||||||||||||||||
| Испытания |
|
||||||||||||||||||||||||||||||||||||||||||||||||
Производитель / Заявитель
ShangHai GL Environmental Technology Co., Ltd, КИТАЙ, 4, No.188 of Guanghua road, Minhang district, 201108, Shanghai
Поверка
| Методика поверки / информация о поверке |
РТ-МП-1410-205-2025 Государственная система обеспечения единства измерений. Анализаторы жидкости AQUA-LAB. Методика поверки.
(с 04.03.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97892-26: Описание типа
2026-97892-26.pdf
|
Скачать | 1.1 MБ | |
|
97892-26: Методика поверки
РТ-МП-1410-205-2025
2026-mp97892-26.pdf
|
Скачать | 6 MБ |
Описание типа
Назначение
Анализаторы жидкости AQUA-LAB (далее - анализаторы) предназначены
для непрерывных измерений активности ионов водорода (рН), окислительно
восстановительного потенциала (ОВП), удельной электрической проводимости (УЭП), массовой концентрации растворенного кислорода, массовой концентрации взвешенных веществ, мутности, бихроматной окисляемости - химического потребления кислорода (ХПК), массовой концентрации остаточного активного хлора и температуры в водных растворах.
Описание
Принцип действия анализаторов заключается в регистрации электрического сигнала, поступающего с первичного измерительного преобразователя (датчика), преобразовании электрического сигнала в цифровой код или сигнал постоянного тока, соответствующий результату измерений, и индикации полученного результата.
Анализаторы представляют собой стационарные приборы непрерывного действия.
Анализаторы выпускаются в нескольких модификациях, имеющих конструктивные особенности и различные технические и метрологические характеристики. Перечень модификаций анализаторов и измеряемые параметры представлены в таблице 1.
Структура условного обозначения модификаций анализаторов:
AQ — A — B, где
AQ - обозначение модификаций анализаторов жидкости AQUA-LAB;
А - условное обозначение измеряемых величин, может принимать следующие значения:
- 125, 150, 250, 300 - измерение рН, ОВП, температуры (в зависимости от датчика);
- EC100, EC120, EC125, EC150, EC250, EC300 - измерение УЭП, температуры (в зависимости от датчика);
- DO150, DO250, DO300 - измерение массовой концентрации растворенного кислорода, температуры;
- TURB1, TURB2, TR150, TR250, TR300 - измерение мутности или массовой концентрации взвешенных веществ, температуры (в зависимости от датчика);
- CONC150 - измерение массовой концентрации взвешенных веществ, температуры;
- UNI1 - измерение ХПК, температуры;
- CHL2, CL150, CL250, CL300 - измерение массовой концентрации остаточного активного хлора.
В - необязательный параметр, указывающий на наличие разъема RS485.
В состав анализаторов входят:
- контрольно-измерительное устройство (далее - контроллер). Контроллер представляет собой одноканальное или двухканальное универсальное устройство, выполненное в едином корпусе, оснащенное жидкокристаллическим дисплеем, клавишами управления и разъемами для подключения измерительных датчиков и соединительных проводов. Контроллер обеспечивает аналоговый выходной сигнал постоянного тока от 4 до 20 мА и/или цифровой сигнал через RS485 протокол связи Modbus-RTU. Контроллер оснащен реле для управления внешними устройствами;
- первичный измерительный преобразователь (далее - датчик). Анализаторы оснащаются комбинированными датчиками. В датчиках предусмотрена возможность термокомпенсации.
Структура условного обозначения датчиков:
AQ - A - B - С, где
AQ - обозначение датчиков, входящих в состав анализаторов;
А - условное обозначение измеряемых величин, может принимать следующие значения:
- РН, РН1, РН2, РН3 - измерения рН;
- ORP - измерения ОВП;
- EC, EC1, ЕС2, ЕС3, ЕС4, ЕС5, ЕС6, EC7 - измерения УЭП;
- DO1, DO2, DO3, DO4 - измерения массовой концентрации растворенного кислорода;
- TB1, TB2, TB3, TB4, CONC2 - измерения массовой концентрации взвешенных веществ, мутности;
- SMART-COD2 - измерение ХПК;
- CHL2, CHL3 - измерение массовой концентрации остаточного активного хлора;
- РТ1000 - термодатчик.
B, С - необязательные параметры, могут содержать дополнительную информацию о технических характеристиках датчика.
Общий вид контроллеров и датчиков представлен на рисунках 1-2.
На лицевой панели контроллеров указано наименование модификации и наименование в соответствии с измеряемыми данной модификацией величинами (например, «промышленный кондуктометр», «промышленный мутномер» и пр.).
На боковой панели контроллера расположена маркировочная табличка, которая содержит следующую информацию:
- серийный номер контроллера, состоящий из арабских цифр или латинских букв и арабских цифр. Табличка может содержать QR-код с обозначением серийного номера контроллера.
Информация на маркировочную табличку на корпусе контроллера наносится типографским способом. Пример маркировочной таблички приведен на рисунке 3.
Серийный номер, однозначно идентифицирующий экземпляр средства измерений, присваивается по номеру контроллера.
Пломбирование анализаторов изготовителем не предусмотрено.

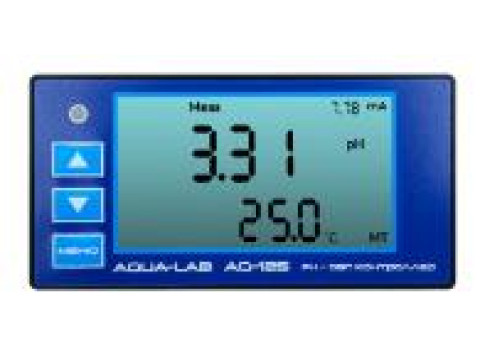

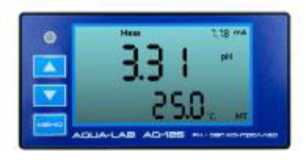

а) мод. AQ-125, AQ-125-RS485
б) мод. AQ-150, AQ-150-RS485
в) мод. AQ-250, AQ-250-RS485
г) мод. AQ-300-RS485

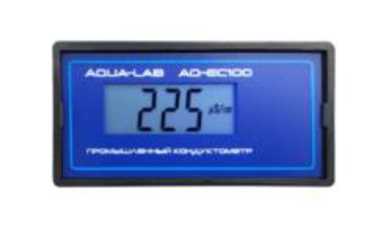

д) MogAQ-EClOO

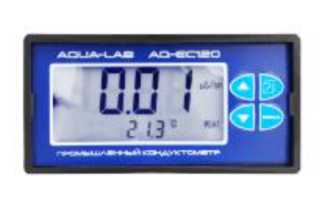

е) мод. AQ-EC120
ж) мод. AQ-EC150, AQ-EC150-RS485

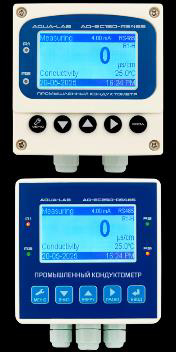

з) мод. AQ-EC250, AQ-EC250-RS485

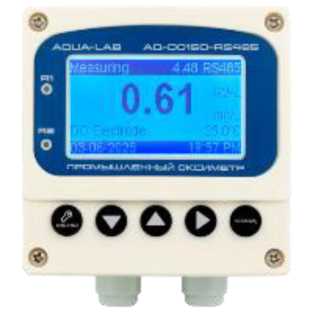

к) мод. AQ-DO150, AQ-DO150-RS485

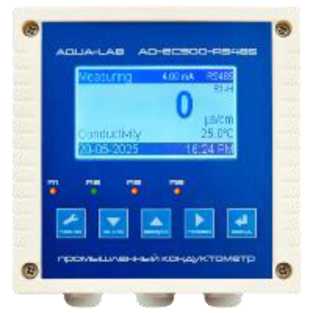

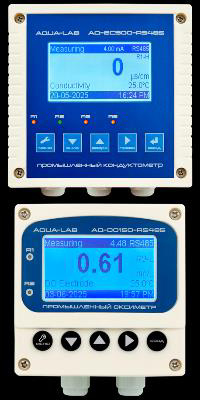

и) мод. AQ-EC300-RS485
м) мод. AQ-DO300-RS485
л) мод. AQ-DO250, AQ-DO250-RS485

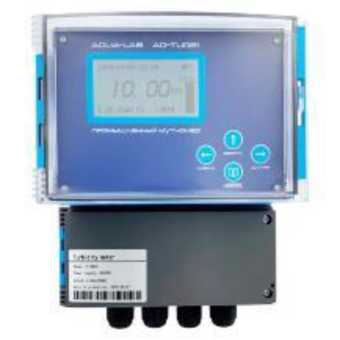

н) мод. AQ-TURB1

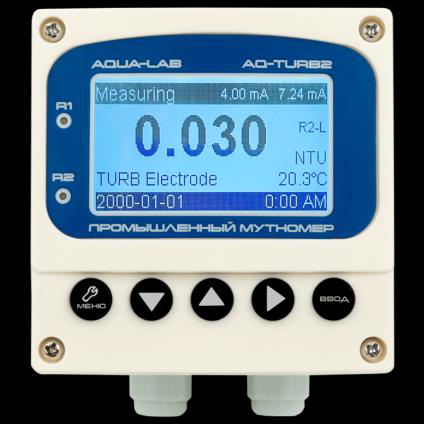

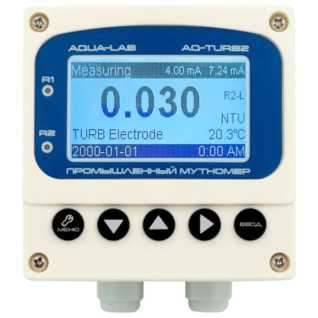

о) мод. AQ-TURB2, AQ-TURB2-RS485
п) мод. AQ-TR150, AQ-TR150-RS485 р) мод. AQ-TR250, AQ-TR250-RS485

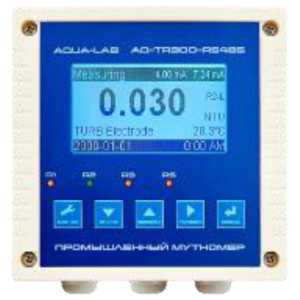

с) мод. AQ-TR300-RS485
т) мод. AQ-CONC150
у) мод. AQ-UNI1
c датчиком AQ-SMART-COD2

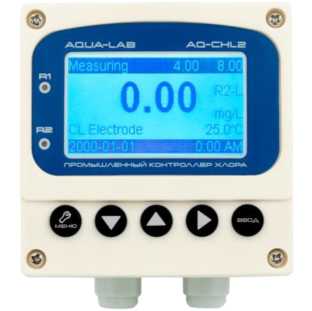

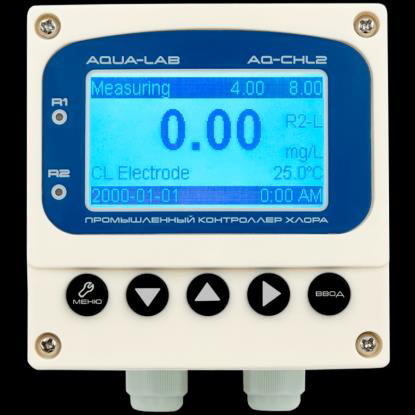

ф) мод. AQ-CHL2, AQ-CHL2-RS485
ц) мод. AQ-CL250, AQ-CL250-RS485
х) мод. AQ-CL150, AQ-CL150-RS485
ш) мод. AQ-CL300-RS485

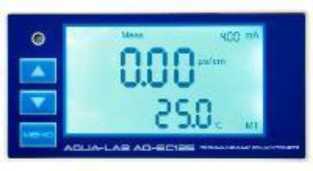

щ) мод. AQ-EC125, AQ-EC125-RS485

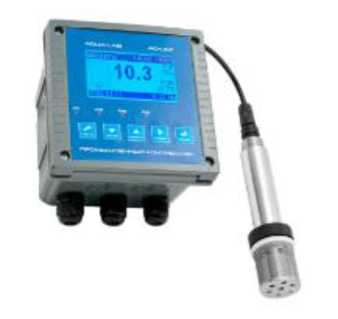

Рисунок 1 - Общий вид контроллеров
—•I

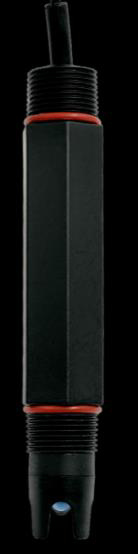

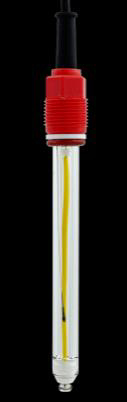

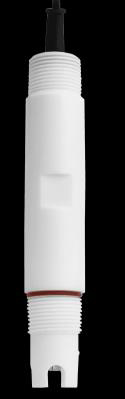

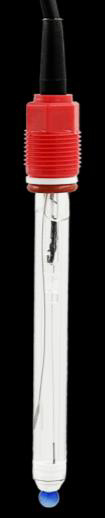

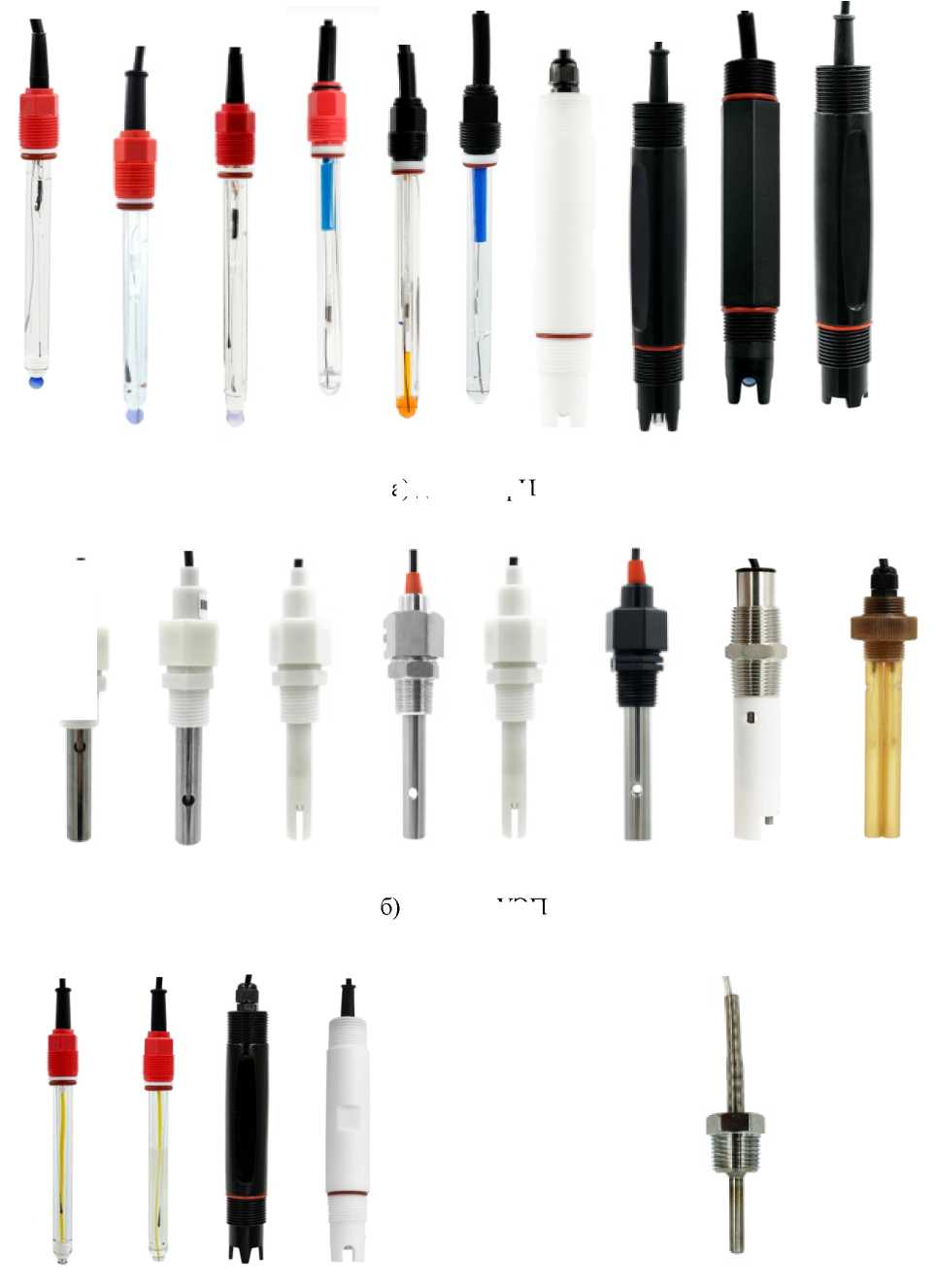

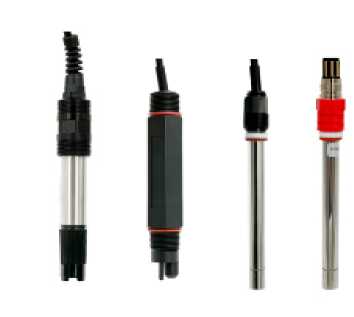

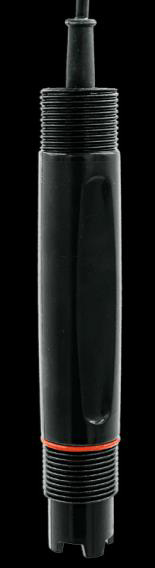

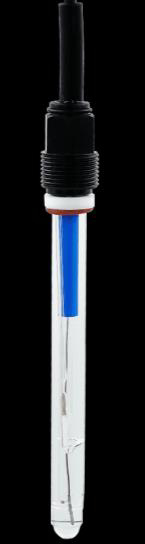

а) датчики рН

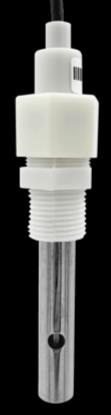

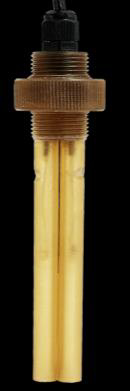

датчики УЭП
в) датчики ОВП
г) датчик температуры

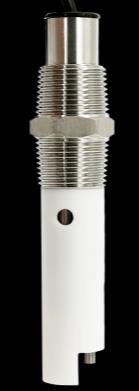

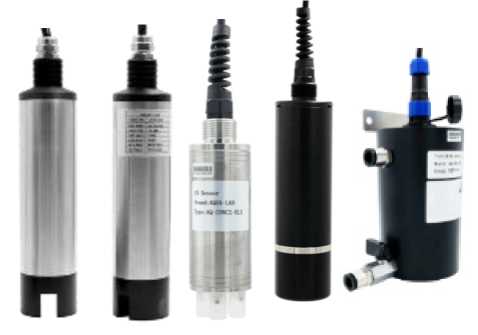

д) датчики массовой концентрации растворенного кислорода

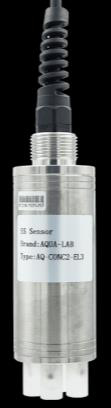

е) датчики мутности и массовой концентрации взвешенных веществ
ж) датчик остаточного активного хлора
з) датчик ХПК

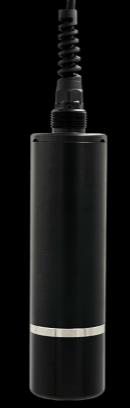

Рисунок 2 - Общий вид датчиков
серийный номер

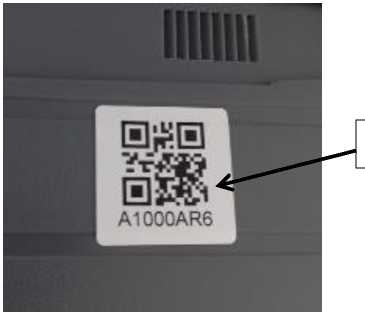

Рисунок 3 - Пример маркировочной таблички, содержащей QR-код
Нанесение знака поверки на анализаторы не предусмотрено.
Таблица 1 - Перечень модификаций и измеряемые параметры
|
Модификация анализатора |
Датчики |
Параметры | |
|
AQ-125, AQ-125-RS485, AQ-150, AQ-150-RS485, AQ-250, AQ-250-RS485 |
однокана льный |
AQ-PH-HI.T1, AQ-PH-ACI3, AQ-PH-PG13.5, AQ-PH-LIM3, AQ-PH-EL3, AQ-PH-EL10, AQ-PH-DIST, AQ-PH-HI-BAR, AQ-PH-BAR, AQ-PH-SUB, AQ-PH-ORG3, AQ-PH1-HI.T3, AQ-PH2-HI.T3, AQ-PH3-HI.T3 |
рН |
|
AQ-PH-HI.T1-ATC, AQ-PH-PG13.5-ATC, AQ-PH-LIM3-ATC, AQ-PH-EL3-ATC, AQ-PH-EL10-ATC, AQ-PH1-HI.T3-ATC, AQ-PH2-HI.T3-ATC, AQ-PH3-HI.T3-ATC, AQ-PH-BAR-ATC, AQ-PH-ORG3-ATC, AQ-PH-HI-BAR-ATC, AQ-PH-SUB-ATC, AQ-PH-DIST-ATC, AQ-PH-ACI3-ATC |
рН, термокомпенсация | ||
|
AQ-ORP-HI.T1, AQ-ORP-EL3, AQ-ORP-EL10, AQ-ORP-3/4, AQ-ORP-PG13.5 |
ОВП | ||
|
AQ-ORP-HI.T1-ATC, AQ-ORP-EL3-ATC, AQ-ORP-EL10-ATC, AQ-ORP-3/4-ATC, AQ-ORP-PG13.5-ATC |
ОВП, показания температуры | ||
|
AQ-PT1000 |
температура | ||
|
AQ-300- RS485 |
двухкана льный |
AQ-PH-HI.T1, AQ-PH-ACI3, AQ-PH-PG13.5, AQ-PH-LIM3, AQ-PH-EL3, AQ-PH-EL10, AQ-PH-DIST, AQ-PH-HI-BAR, AQ-PH-BAR, AQ-PH-SUB, AQ-PH-ORG3, AQ-PH1-HI.T3, AQ-PH2-HI.T3, AQ-PH3-HI.T3 |
рН |
|
AQ-PH-HI.T1-ATC, AQ-PH-PG13.5-ATC, AQ-PH-LIM3-ATC, AQ-PH-EL3-ATC, AQ-PH-EL10-ATC, AQ-PH1-HI.T3-ATC, AQ-PH2-HI.T3-ATC, AQ-PH3-HI.T3-ATC, AQ-PH-BAR-ATC, AQ-PH-ORG3-ATC, AQ-PH-HI-BAR-ATC, AQ-PH-SUB-ATC, AQ-PH-DIST-ATC, AQ-PH-ACI3-ATC |
рН, термокомпенсация | ||
|
AQ-ORP-HI.T1, AQ-ORP-EL3, AQ-ORP-EL10, AQ-ORP-3/4, AQ-ORP-PG13.5 |
ОВП | ||
|
AQ-ORP-HI.T1-ATC, AQ-ORP-EL3-ATC, AQ-ORP-EL10-ATC, AQ-ORP-3/4-ATC, AQ-ORP-PG13.5-ATC |
ОВП, показания температуры | ||
|
AQ-PT1000 |
температура | ||
|
AQ-EC100, AQ-EC120 |
однокана льный |
AQ-EC5-EL3, AQ-EC5-EL10 |
УЭП, термокомпенсация |
|
AQ-EC125, AQ-EC125-RS485, AQ-EC150, AQ-EC150-RS485, AQ-EC250, AQ-EC250-RS485, |
однокана льный |
AQ-EC1-EL3, AQ-EC1-EL10, AQ-EC2-EL3, AQ-EC2-EL10, AQ-EC3-EL3, AQ-EC3-EL10, AQ-EC4-EL3, AQ-EC4-EL10, AQ-EC6-EL3, AQ-EC6-EL10, AQ-EC7-EL3, AQ-EC7-EL10, AQ-EC-HIM, AQ-EC-HI-TIT |
УЭП, термокомпенсация |
|
AQ-PT1000 |
температура | ||
|
Модификация анализатора |
Датчики |
Параметры | |
|
AQ-EC300- RS485 | |||
|
AQ-DO150, AQ-DO150-RS485, AQ-DO250, AQ-DO250-RS485, AQ-DO300-RS485 |
однокана льный |
AQ-DO1-EL3, AQ-DO1-EL10, AQ-DO2-EL3, AQ-DO2-EL10, AQ-DO3-EL3, AQ-DO3-EL10, AQ-DO4-EL3, AQ-DO4-EL10 |
массовая концентрация растворенного кислорода, показания температуры |
|
AQ-PT1000 |
температура | ||
|
AQ-TURB1 |
однокана льный |
AQ-TB1-EL3, AQ-TB1-EL10, AQ-TB2-EL3, AQ-TB2-EL10 |
мутность, массовая концентрация взвешенных веществ |
|
AQ-TURB2, AQ-TURB2-RS485, AQ-TR150, AQ-TR150-RS485, AQ-TR250, AQ-TR250-RS485, AQ-TR300-RS485 |
однокана льный |
AQ-TB3-SUB, AQ-TB4-SUB |
мутность, показания температуры |
|
AQ-CONC150 |
однокана льный |
AQ-CONC2-EL3, AQ-CONC2-EL10 |
массовая концентрация взвешенных веществ |
|
AQ-UNI1 |
однокана льный |
AQ-SMART-COD2 |
ХПК, показания температуры |
|
AQ-CHL2, AQ-CHL2-RS485, AQ-CL150, AQ-CL150-RS485, AQ-CL250, AQ-CL250-RS485, AQ-CL300-RS485 |
однокана льный |
AQ-CHL3-EL3, AQ-CHL3-EL10, AQ-CHL2-EL3, AQ-CHL2-EL10 |
массовая концентрация остаточного активного хлора, показания температуры |
|
AQ-PT1000 |
температура | ||
Программное обеспечение
Анализаторы оснащены встроенным программным обеспечением. Основные функции программного обеспечения - обработка сигналов от датчика и пересчет их в результат измерений в выбранных единицах измерений в соответствии с выбранным режимом, хранение результатов измерений.
Настройки программного обеспечения устанавливаются в контроллерах изготовителем и не могут быть изменены в дальнейшем. Доступ к программному обеспечению исключён конструкцией контроллера. Обновление программного обеспечения в процессе эксплуатации не предусмотрено.
Идентификация наименования и версии встроенного программного обеспечения не предусмотрена.
Влияние ПО учтено при нормировании метрологических характеристик анализаторов.
Конструкция средств измерений исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию.
Уровень защиты программного обеспечения от непреднамеренного и преднамеренного изменения «высокий» в соответствии с Р 50.2.077-2014.
Технические характеристики
Метрологические характеристики анализаторов представлены в таблице 2, технические характеристики представлены в таблице 3, показатели надежности представлены в таблице 4, условия эксплуатации представлены в таблице 5.
Таблица 2 - Метрологические характеристики анализаторов
|
Наименование характеристики |
Значение |
|
Диапазон измерений pH анализаторов мод. AQ-125, AQ-125-RS485, AQ-150, AQ-150-RS485, AQ-250, AQ-250-RS485, AQ-300-RS485, рН: - датчики AQ-PH-HI.T1, AQ-PH-ACI3, AQ-PH-PG13.5, AQ-PH-LIM3, AQ-PH-EL3, AQ-PH-EL10, AQ-PH-DIST, AQ-PH-HI-BAR, AQ-PH-BAR, AQ-PH-SUB, AQ-PH-ORG3, AQ-PH-HI.T1-ATC, AQ-PH-PG13.5-ATC, AQ-PH-LIM3-ATC, AQ-PH-EL3-ATC, AQ-PH-EL10-ATC, AQ-PH-BAR-ATC, AQ-PH-ORG3-ATC, AQ-PH-HI-BAR-ATC, AQ-PH-SUB-ATC, AQ-PH-DIST-ATC, AQ-PH-ACI3-ATC - датчики AQ-PH1-HI.T3, AQ-PH1-HI.T3-ATC - датчики AQ-PH2-HI.T3, AQ-PH2-HI.T3-ATC - датчики AQ-PH3-HI.T3, AQ-PH3-HI.T3-ATC |
от 0 до 14 от 0 до 12 от 2 до 12 от 2 до 14 |
|
Пределы допускаемой абсолютной погрешности измерений рН анализаторов мод. AQ-125, AQ-125-RS485, AQ-150, AQ-150-RS485, AQ-250, AQ-250-RS485, AQ-300-RS485 |
±0,05 |
|
Диапазон измерений окислительно-восстановительного потенциала (ОВП) анализаторов мод. AQ-125, AQ-125-RS485, AQ-150, AQ-150-RS485, AQ-250, AQ-250-RS485, AQ-300-RS485, мВ: - датчики AQ-ORP-HI.T1, AQ-ORP-HI.T1-ATC, AQ-ORP-EL3, AQ-ORP-EL3-ATC, AQ-ORP-EL10, AQ-ORP-EL10-ATC, AQ-ORP-3/4, AQ-ORP-3/4-ATC, AQ-ORP-PG13.5, AQ-ORP-PG13.5-ATC |
от -135 до +1280 |
|
Пределы допускаемой абсолютной погрешности измерений окислительно-восстановительного потенциала (ОВП) анализаторов мод. AQ-125, AQ-125-RS485, AQ-150, AQ-150-RS485, AQ-250, AQ-250-RS485, AQ-300-RS485, мВ |
±6 |
|
Наименование характеристики |
Значение |
|
Диапазон измерений удельной электрической проводимости (УЭП) анализаторов мод. AQ-EC100, AQ-EC120, См/м: - датчики AQ-EC5-EL3, AQ-EC5-EL10 (константа 1,0) |
от 140-4 до 240-1 |
|
Диапазон измерений удельной электрической проводимости (УЭП) анализаторов мод. AQ-EC125, AQ-EC125-RS485, AQ-EC150, AQ-EC150-RS485, AQ-EC250, AQ-EC250-RS485, AQ-EC300-RS485, См/м: - датчики AQ-EC1-EL3, AQ-EC1-EL10 (константа 0,01) - датчики AQ-EC2-EL3, AQ-EC2-EL10 (константа 0,1) - датчики AQ-EC3-EL3, AQ-EC3-EL10 (константа 1) - датчики AQ-EC4-EL3, AQ-EC4-EL10 (константа 10) - датчик AQ-EC-HIM (константа 30), AQ-EC-HI-TIT (константа 10) - датчики AQ-EC6-EL3, AQ-EC6-EL10 (константа 10) - датчики AQ-EC7-EL3, AQ-EC7-EL10 (константа 1) |
от 540-6 до 140-3 от 2•Ю-5 до 240-2 от 140-4 до 5 -10’1 от 2 -10’1 до 20 от 140-3 до 20 от 2 -10’1 до 20 от 140-4 до 2 |
|
Пределы допускаемой относительной погрешности измерений удельной электрической проводимости (УЭП) анализаторов мод. AQ-EC100, AQ-EC120, AQ-EC125, AQ-EC125-RS485, AQ-EC150, AQ-EC150-RS485, AQ-EC250, AQ-EC250-RS485, AQ-EC300- RS485, % |
±5 |
|
Диапазон измерений массовой концентрации растворенного кислорода анализаторов мод. AQ-DO150, AQ-DO150-RS485, AQ-DO250, AQ-DO250-RS485, AQ-DO300-RS485, мг/дм3: - датчики AQ-DO1-EL3, AQ-DO1-EL10, AQ-DO2-EL3, AQ-DO2-EL10, AQ-DO3-EL3, AQ-DO3-EL10, AQ-DO4-EL3, AQ-DO4-EL10 |
от 0 до 20 |
|
Пределы допускаемой приведенной к верхнему значению диапазона измерений погрешности измерений массовой концентрации растворенного кислорода анализаторов мод. AQ-DO150, AQ-DO150-RS485, AQ-DO250, AQ-DO250-RS485, AQ-DO300-RS485, % |
±3 |
|
Диапазон измерений мутности анализаторов мод. AQ-TURB1, ЕМФ - датчик AQ-TB1-EL3, AQ-TB1-EL10 - датчик AQ-TB2-EL3, AQ-TB2-EL10 |
от 0,1 до 400 от 20 до 5000 |
|
Диапазон измерений мутности анализаторов мод. AQ-TURB2, AQ-TURB2-RS485, AQ-TR150, AQ-TR150-RS485, AQ-TR250, AQ-TR250-RS485, AQ-TR300-RS485, ЕМФ - датчик AQ-TB3-SUB, - датчик AQ-TB4-SUB |
от 0,1 до 4000 от 0,1 до 400 |
|
Пределы допускаемой относительной погрешности измерений мутности, % |
±5 |
|
Наименование характеристики |
Значение |
|
Диапазон измерений массовой концентрации взвешенных веществ (по каолину) анализаторов мод. AQ-TURB1, мг/дм3 - датчик AQ-TB1-EL3, AQ-TB1-EL10 - датчик AQ-TB2-EL3, AQ-TB2-EL10 |
от 0,5 до 400 от 20 до 5000 |
|
Диапазон измерений массовой концентрации взвешенных веществ (по каолину) анализаторов мод. AQ-CONC150, мг/дм3 - датчик AQ-CONC2-EL3, AQ-CONC2-EL10 |
от 0,5 до 30000 |
|
Пределы допускаемой приведенной к верхнему значению поддиапазона измерений погрешности измерений массовой концентрации взвешенных веществ (по каолину) в поддиапазоне измерений от 0,5 до 400 мг/дм3 включ., % |
±10 |
|
Пределы допускаемой относительной погрешности измерений массовой концентрации взвешенных веществ (по каолину) в поддиапазоне измерений св. 400 до 30000 мг/дм3, % |
±10 |
|
Диапазон измерений массовой концентрации остаточного активного хлора анализаторов мод. AQ-CL150, AQ-CL150-RS485, AQ-CL250, AQ-CL250-RS485, AQ-CL300-RS485, AQ-CHL2, AQ-CHL2-RS485, мг/дм3 - датчики AQ-CHL3-EL3, AQ-CHL3-EL10, - датчики AQ-CHL2-EL3, AQ-CHL2- EL10 |
от 0,1 до 2,0 от 2 до 20 |
|
Пределы допускаемой относительной погрешности измерений массовой концентрации остаточного активного хлора анализаторов мод. AQ-CL150, AQ-CL150-RS485, AQ-CL250, AQ-CL250-RS485, AQ-CL300-RS485, AQ-CHL2, AQ-CHL2-RS485 - датчики AQ-CHL2-EL3, AQ-CHL2-EL10, AQ-CHL3-EL3, AQ-CHL3-EL10, % |
±10 |
|
Диапазон измерений бихроматной окисляемости - химического потребления кислорода (ХПК) анализаторов мод. AQ-UNI1, мг/дм3 - датчик AQ-SMART-COD2 |
от 0,1 до 1500 |
|
Пределы допускаемой относительной погрешности измерений бихроматной окисляемости - химического потребления кислорода (ХПК), % |
±10 |
|
Диапазон измерений температуры анализаторов мод. AQ-125, AQ-125-RS485, AQ-150, AQ-150-RS485, AQ-250, AQ-250-RS485, AQ-300-RS485, AQ-EC125, AQ-EC125-RS485, AQ-EC150, AQ-EC150-RS485, AQ-EC250, AQ-EC250-RS485, AQ-EC300-RS485, AQ-DO150, AQ-DO150-RS485, AQ-DO250, AQ-DO250-RS485, AQ-DO300-RS485, AQ-CL150, AQ-CL150-RS485, AQ-CL250, AQ-CL250-RS485, AQ-CL300-RS485, AQ-CHL2, AQ-CHL2-RS485, °С - датчик AQ-PT1000 |
от 0 до 120 |
|
Пределы допускаемой абсолютной погрешности измерений температуры анализаторов мод. AQ-125, AQ-125-RS485, AQ-150, AQ-150-RS485, AQ-250, AQ-250-RS485, AQ-300-RS485, AQ-EC125, AQ-EC125-RS485, AQ-EC150, AQ-EC150-RS485, AQ-EC250, AQ-EC250-RS485, AQ-EC300-RS485, AQ-DO150, AQ-DO150-RS485, AQ-DO250, AQ-DO250-RS485, AQ-DO300-RS485, AQ-CL150, AQ-CL150-RS485, AQ-CL250, AQ-CL250-RS485, AQ-CL300-RS485, AQ-CHL2, AQ-CHL2-RS485, °С |
± 0,5 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон рабочей температуры анализируемой среды анализаторов мод. AQ-125, AQ-125-RS485, AQ-150, AQ-150-RS485, AQ-250, AQ-250-RS485, AQ-300-RS485, °C: - датчики AQ-ORP-EL3, AQ-ORP-EL10, AQ-ORP-3/4, AQ-ORP-PG13.5, AQ-PH-ACI3, AQ-PH-PG13.5, AQ-PH-LIM3, AQ-PH-EL3, AQ-PH-EL10, AQ-PH-DIST, AQ-PH-SUB - датчики AQ-PH-BAR - датчики AQ-PH-HI.T1, AQ-ORP-HI.T1, AQ-PH-ORG3 - датчик AQ-PH-HI-BAR - датчики AQ-PH1-HI.T3, AQ-PH2-HI.T3, AQ-PH3-HI.T3 |
от 0 до 70 от 0 до 80 от 0 до 100 от 0 до 105 от 0 до 135 |
|
Диапазон рабочей температуры анализируемой среды и термокомпенсации анализаторов мод. AQ-125, AQ-125-RS485, AQ-150, AQ-150-RS485, AQ-250, AQ-250-RS485, AQ-300-RS485, °C: - датчики AQ-PH-PG13.5-ATC, AQ-PH-LIM3-ATC, AQ-PH-EL3-ATC, AQ-PH-EL10-ATC, AQ-PH-SUB-ATC, AQ-PH-DIST-ATC, AQ-PH-ACI3-ATC - датчик AQ-PH-BAR-ATC - датчики AQ-PH-HI.T1-ATC, AQ-PH-ORG3-ATC - датчик AQ-PH-HI-BAR-ATC - датчики AQ-PH1-HI.T3-ATC, AQ-PH2-HI.T3-ATC, AQ-PH3-HI.T3-ATC |
от 0 до 70 от 0 до 80 от 0 до 100 от 0 до 105 от 0 до 135 |
|
Диапазон рабочей температуры анализируемой среды и термокомпенсации анализаторов мод. AQ-EC100, AQ-EC120, °C: - датчики AQ-EC5-EL3, AQ-EC5-EL10 |
от 0 до 50 |
|
Диапазон рабочей температуры анализируемой среды и термокомпенсации анализаторов мод. AQ-EC125, AQ-EC125-RS485, AQ-EC150, AQ-EC150-RS485, AQ-EC250, AQ-EC250-RS485, AQ-EC300-RS485, °C: - датчики AQ-EC1-EL3, AQ-EC1-EL10, AQ-EC2-EL3, AQ-EC2-EL10, AQ-EC3-EL3, AQ-EC3-EL10, AQ-EC6-EL3, AQ-EC6-EL10, AQ-EC7-EL3, AQ-EC7-EL10 - датчик AQ-EC-HIM - датчик AQ-EC-HI-TIT, AQ-EC4-EL3, AQ-EC4-EL10 |
от 0 до 50 от 0 до 110 от 0 до 120 |
|
Диапазон рабочей температуры анализируемой среды и показаний температуры анализаторов мод. AQ-125, AQ-125-RS485, AQ-150, AQ-150-RS485, AQ-250, AQ-250-RS485, AQ-300-RS485, °C: - датчики AQ-ORP-EL3-ATC, AQ-ORP-EL10-ATC, AQ-ORP-3/4-ATC, AQ-ORP-PG13.5-ATC - датчик AQ-ORP-HI.T1-ATC |
от 0 до 70 от 0 до 100 |
|
Диапазон рабочей температуры анализируемой среды и показаний температуры анализаторов мод. AQ-DO150, AQ-DO150-RS485, AQ-DO250, AQ-DO250-RS485, AQ-DO300-RS485, °C: - датчик AQ-DO1-EL3, AQ-DO1-EL10, - датчики AQ-DO2-EL3, AQ-DO2-EL10, AQ-DO3-EL3, AQ-DO3-EL10, AQ-DO4-EL3, AQ-DO4-EL10 |
от 0 до 60 от 5 до 60 |
|
Наименование характеристики |
Значение |
|
Диапазон рабочей температуры анализируемой среды анализаторов мод. AQ-TURB1, °C: - датчик AQ-TB1-EL3, AQ-TB1-EL10, AQ-TB2-EL3, AQ-TB2-EL10 |
от 0 до 50 |
|
Диапазон рабочей температуры анализируемой среды и показаний температуры анализаторов мод. AQ-TURB2, AQ-TURB2-RS485, AQ-TR150, AQ-TR150-RS485, AQ-TR250, AQ-TR250-RS485, AQ-TR300-RS485, °C: - датчики AQ-TB3-SUB, AQ-TB4-SUB |
от 0 до 50 |
|
Диапазон рабочей температуры анализируемой среды анализаторов мод. AQ-CONC150, °C: - датчики AQ-CONC2-EL3, AQ-CONC2-EL10 |
от 0 до 50 |
|
Диапазон рабочей температуры анализируемой среды и показаний температуры анализаторов мод. AQ-UNI1, °C: - датчик AQ-SMART-COD2 |
от 0 до 45 |
|
Диапазон рабочей температуры анализируемой среды и показаний температуры анализаторов мод. AQ-CHL2, AQ-CHL2-RS485, AQ-CL150, AQ-CL150-RS485, AQ-CL250, AQ-CL250-RS485, AQ-CL300-RS485, °C: - датчики AQ-CHL3-EL3, AQ-CHL3-EL10, AQ-CHL2-EL3, AQ-CHL2-EL10 |
от 0 до 60 |
|
Параметры электрического питания: - напряжение постоянного тока, В |
24 |
|
- напряжение переменного тока, В |
220 |
|
- частота переменного тока, Гц |
50 |
|
Выходные сигналы постоянного тока, мА |
от 4 до 20 |
|
Цифровые интерфейсы связи |
RS-485 |
|
Поддерживаемые протоколы связи |
Modbus RTU |
|
Масса, кг, не более: - мод. AQ-125, AQ-125-RS485, AQ-EC100, AQ-EC120, AQ-EC125, AQ-EC125-RS485 |
0,3 |
|
- мод. AQ-150, AQ-150-RS485, AQ-EC150, AQ-EC150-RS485, AQ-DO150, AQ-DO150-RS485, AQ-CL150, AQ-CL150-RS485, AQ-TR150, AQ-TR150-RS485, AQ-250, AQ-250-RS485, AQ-EC250, AQ-EC250-RS485, AQ-DO250, AQ-DO250-RS485, AQ-CL250, AQ-CL250-RS485, AQ-TR250, AQ-TR250-RS485, AQ-TURB2, AQ-TURB2-RS485, AQ-CHL2, AQ-CHL2-RS485 - мод. AQ-300-RS485, AQ-EC300-RS485, AQ-DO300-RS485, AQ-CL300- |
0,5 |
|
RS485, AQ-TR300-RS485, AQ-UNI1, AQ-TURB1, AQ-CONC150 |
1 |
|
Наименование характеристики |
Значение |
|
- датчики pH, ОВП |
0,3 |
|
- датчики УЭП |
0,5 |
|
- датчики растворенного кислорода |
0,5 |
|
- датчики взвешенных веществ и мутности |
1,5 |
|
- датчики остаточного активного хлора |
0,5 |
|
- датчики ХПК |
0,5 |
|
- датчик температуры |
0,3 |
|
Габаритные размеры (длина^ширинахвысота) мм, не более: - мод. AQ-125, AQ-125-RS485, AQ-EC100, AQ-EC120, AQ-EC125, AQ-EC125-RS485 |
110x96x48 |
|
- мод. AQ-150, AQ-150-RS485, AQ-EC150, AQ-EC150-RS485, AQ-DO150, AQ-DO150-RS485, AQ-CL150, AQ-CL150-RS485, AQ-TR150, AQ-TR150-RS485, AQ-250, AQ-250-RS485, AQ-EC250, AQ-EC250-RS485, AQ-DO250, AQ-DO250-RS485, AQ-CL250, AQ-CL250-RS485, AQ-TR250, AQ-TR250-RS485, AQ-TURB2, AQ-TURB2-RS485, AQ-CHL2, AQ-CHL2-RS485 |
132x96x96 |
|
- мод. AQ-300-RS485, AQ-EC300-RS485, AQ-DO300-RS485, AQ-CL300-RS485, AQ-TR300-RS485, AQ-UNI1 |
115x144x144 |
|
- мод. AQ-TURB1, AQ-CONC150 |
242x184x122 |
|
Габаритные размеры (длинахдиаметр) мм, не более: - датчики pH, ОВП |
180x40 |
|
- датчики УЭП |
180x40 |
|
- датчики растворенного кислорода |
140x30 |
|
- датчики взвешенных веществ и мутности |
250x50 |
|
- датчики остаточного активного хлора |
180x40 |
|
- датчики ХПК |
180x40 |
|
- датчик температуры |
180x40 |
|
Потребляемая мощность, Вт, не более |
10 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка до отказа, ч |
44 000 |
|
Средний срок службы, лет |
5 |
Таблица 5 - Условия эксплуатации
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, % - атмосферное давление, кПа |
от 0 до +50 от 30 до 80 от 84 до 106,7 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 6 - Комплектность анализаторов
|
Наименование |
Обозначение |
Количество |
|
Анализатор жидкости в составе: Контроллер Датчик |
AQUA-LAB | |
|
мод. AQ-125 или AQ-125-RS485, или AQ-150, или AQ-150-RS485, или AQ-250, или AQ-250-RS485, или AQ-300-RS485, или AQ-EC100, или AQ-EC120, или AQ-EC125, или AQ-EC125-RS485, или AQ-EC150, или AQ-EC150-RS485, или AQ-EC250, или AQ-EC250-RS485, или AQ-EC300-RS485, или AQ-DO150, или AQ-DO150-RS485, или AQ-DO250, или AQ-DO250-RS485, или AQ-DO300-RS485, или AQ-CL150, или AQ-CL150-RS485, или AQ-CL250, или AQ-CL250-RS485, или AQ-CL300-RS485, или AQ-TR150, или AQ-TR150-RS485, или AQ-TR250, или AQ-TR250-RS485, или AQ-TR300-RS485, или AQ-TURB1, или AQ-TURB2, или AQ-TURB2-RS485, или AQ-CONC150, или AQ-CHL2, или AQ-CHL2-RS485, или AQ-UNI1 |
1 шт., модификация в соответствии с заказом | |
|
модификация в соответствии с заказом |
1 шт. | |
|
Комплект принадлежностей и ЗИП |
- |
по заказу |
|
Методика поверки |
- |
1 экз. |
|
Руководство по эксплуатации |
- |
1 экз. |
Сведения о методах измерений
приведены в разделе 3 «Проведение измерений» Руководства по эксплуатации.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 09 февраля 2022 г. № 324 «Об утверждении Государственной поверочной схемы для средств измерений показателя рН активности ионов водорода в водных растворах»;
Приказ Федерального агентства по техническому регулированию и метрологии от 27 марта 2025 г. № 609 «Об утверждении Государственной поверочной схемы для средств измерений удельной электрической проводимости жидкостей»;
Приказ Федерального агентства по техническому регулированию и метрологии от 25 июля 2023 г. № 1505 «Об утверждении Государственной поверочной схемы для средств измерений массовой концентрации растворенных в жидких средах газов (кислорода, водорода и углекислого газа)»;
Приказ Федерального агентства по техническому регулированию и метрологии от 19 февраля 2021 г. № 148 «Об утверждении Государственной поверочной схемы для средств измерений содержания неорганических компонентов в жидких и твердых веществах и материалах»;
Приказ Федерального агентства по техническому регулированию и метрологии от 19 ноября 2024 г. № 2712 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;
ГОСТ 8.450-81 «ГСИ. Шкала окислительных потенциалов водных растворов».
Смотрите также
