Линейки измерительные металлические MЕТР
| Номер в ГРСИ РФ: | 97894-26 |
|---|---|
| Категория: | Линейки |
| Производитель / заявитель: | ООО «НТЦ «МЕТР», г. Москва |
Линейки измерительные металлические МЕТР (далее по тексту - линейки) предназначены для измерений линейных размеров.
Информация по Госреестру
| Основные данные | ||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97894-26 | |||||||||||||||||||||
| Действует | по 04.03.2031 | |||||||||||||||||||||
| Наименование | Линейки измерительные металлические | |||||||||||||||||||||
| Модель | MЕТР | |||||||||||||||||||||
| Модификации |
150мм 300мм 500мм 1000мм 1500мм 2000мм |
|||||||||||||||||||||
| Приказы |
№393 от
04.03.2026
— Об утверждении типов средств измерений
|
|||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||||||||
| Характер производства | Серийное | |||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 4eebef79-884f-26e9-8374-368a495dcf34 | |||||||||||||||||||||
| Испытания |
|
|||||||||||||||||||||
Производитель / Заявитель
ООО «НТЦ «МЕТР», РОССИЯ, 109380, г. Москва, вн. тер. г. Муниципальный Округ Люблино, ул. Чагинская, д. 4, стр. 13, пом. 8/3
Поверка
| Методика поверки / информация о поверке |
МП-ОТГ-202531 Государственная система обеспечения единства измерений. Линейки измерительные металлические MЕТР. Методика поверки.
(с 04.03.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97894-26: Описание типа
2026-97894-26.pdf
|
Скачать | 242.5 КБ | |
|
97894-26: Методика поверки
МП-ОТГ-202531
2026-mp97894-26.pdf
|
Скачать | 1.4 MБ |
Описание типа
Назначение
Линейки измерительные металлические МЕТР (далее по тексту - линейки) предназначены для измерений линейных размеров.
Описание
Принцип действия линеек основан на непосредственном сравнении шкалы линейки с линейными размерами объекта.
Линейки представляют собой металлическую ленту, на которой нанесены две шкалы в виде штрихов через 0,5 мм (верхняя шкала) и 1 мм (нижняя шкала). Каждый сантиметровый штрих шкалы линеек имеет числовое обозначение, указывающее расстояние в миллиметрах до этого штриха от начала шкалы. Сантиметровые штрихи обеих шкал обозначаются одним рядом цифр.
Нулевой штрих или начало отсчета находится с левой торцевой грани линейки, совпадая с концом линейки, которая перпендикулярна к продольному ребру линейки. Закругленный конец линейки имеет отверстие для подвешивания.
Линейки выпускаются в следующих исполнениях: 150мм; 300мм; 500мм; 1000мм; 1500мм и 2000мм, отличающихся диапазонами измерений.
Логотип E.J или ............ наносится на паспорт линеек типографским методом
и на металлическую линейку методом лазерной маркировки на конце линейки.
Пломбирование линеек не предусмотрено.
Нанесение знака поверки на средство измерений не предусмотрено.
Для однозначной идентификации каждого экземпляра линейки, на корпус наносится заводской номер в виде цифрового обозначения методом лазерной гравировки.
Общий вид линеек с указанием мест нанесения заводского номера, знака утверждения типа и логотипа производителя представлен на рисунках 1 и 2.
Место нанесения
знака утверждения типа
Логотип изготовителя
<150
J* 5(0
MJ Ljyi-L|lJyjlll^lI.
!3 ;ei i?i n> ik 2.01: ■: :ч к: e: из jr:> :k -x.]W mi о :» 3*c re яз -
4 fa h' Jifa*fa'falXhrilkiiiAk*ll
ма
* f Я f Ж ,Я * f * • W |» 1» T | Ф If If If
10 20 00 40 50 6U /0 -3'3 90 100 in
a s?c aoo e»7QO?io ?a тэв ти гм ?и гге гео ?эс 3CD Bic ш в я а<о вк ш его ш вмМОэш ваз ио w sso но о?з во ооМЛоО
ЭД*,». *****ЭД;.ЭД.(|| ярIfрiрvi f I£1|НИННМ|й f Ч11Ч
ТС 60 sj 1PQ 1 С 1" ОС 1J !:■: М 173 1сС 30 200 2 3
[fwn ум ।
Ч : ic\oj 2ес<т ВзлаДО [ ill Utah |1Ы||.|'||№ч1||1!ш
I320 L330 I34U[35Q|36O 1370 IMO 13901ДОО1410 1420 М ,° lw:1l450l46tl lr° 480 l«0|500 !;;:iLiMl!!!l ! n.!!|||j-- ll!H^|!!||IHl|t|^ '!Г|^||?!' ' :ЕИ И ■ "
' п “ я п 1
Ф m
■ I.........
80 179О|ЗОО1810 1820 1830 I84iJ|В50'86D 18ГО 1880 I89o|90()l9 [i I9< 940|950 Ж1 WO 980 19902000

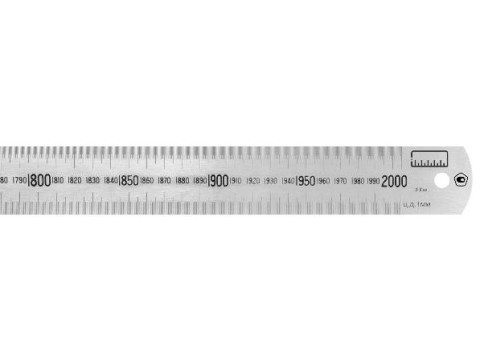

Рисунок 1 - Общий вид линеек: лицевая сторона линеек с указанием места нанесения знака утверждения типа и логотипа производителя
Место нанесения заводского номера
Рисунок 2 - Общий вид линеек: оборотная сторона линеек с указанием места нанесения заводского номера
Технические характеристики
аблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений, мм |
от 0 до 150; от 0 до 300; от 0 до 500; от 0 до 1000; от 0 до 1500; от 0 до 2000 |
|
Цена деления, мм - верхняя шкала - нижняя шкала |
0,5 1,0 |
|
Допускаемое отклонение от номинальных значений длины шкалы и расстояния между любым штрихом и началом или концом шкалы, мм, для линеек с длиной шкалы: - от 0 до 150 мм; - от 0 до 300 мм; - от 0 до 500 мм; - от 0 до 1000 мм; - от 0 до 1500 мм; - от 0 до 2000 мм |
±0,10; ±0,15; ±0,15; ±0,30; ±0,65; ±0,90 |
|
Допускаемое отклонение от перпендикулярности торцевой грани к продольным ребрам |
±10' |
|
Допускаемый просвет между поверочной плитой и плоскостью линейки, мм, не более, для линеек с длиной шкалы: - 150; 300 и 500 мм; - 1000 мм; - св. 1000 мм |
0,5; 0,7; 1,0 |
'аблица 2 - Метрологические характеристики (длины штрихов шкалы линеек)
|
Диапазон измерений, мм |
Длина полумиллиметровых штрихов, мм, не менее |
Длина миллиметровых штрихов, мм, не менее |
Длина полусантиметровых штрихов, мм, не менее |
Длина сантиметровых штрихов, мм, не менее |
|
от 0 до 150 |
2,5 |
3,5 |
5,0 |
6,5 |
|
от 0 до 300 |
2,5 |
3,5 |
5,0 |
6,5 |
|
от 0 до 500 |
2,5 |
3,5 |
5,0 |
6,5 |
|
от 0 до 1000 |
3,0 |
5,0 |
7,0 |
9,0 |
|
от 0 до 1500 |
3,0 |
5,0 |
7,0 |
9,0 |
|
от 0 до 2000 |
3,0 |
5,0 |
7,0 |
9,0 |
аблица 3 - Основные технические характеристики (габаритные размеры и масса)
|
Диапазон измерений, мм |
Габаритные размеры, мм, не более |
Масса, кг, не более | ||
|
Длина |
Ширина |
Толщина | ||
|
от 0 до 150 |
175 |
20,0 |
0,85 |
0,025 |
|
от 0 до 300 |
335 |
25,5 |
1,10 |
0,075 |
|
от 0 до 500 |
550 |
30,2 |
1,10 |
0,130 |
|
от 0 до 1000 |
1050 |
40,0 |
1,30 |
0,350 |
|
от 0 до 1500 |
1550 |
40,0 |
1,70 |
1,200 |
|
от 0 до 2000 |
2050 |
40,0 |
2,10 |
1,300 |
аблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Шероховатость Ra поверхности торцевой грани линейки, мкм, не более |
3,2 |
|
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха при температуре 25 °С, %, не более |
от -40 до +40 80 |
Знак утверждения типа
наносится на лицевую сторону линейки методом лазерной гравировки и на титульный лист паспорта типографским методом.
Комплектность
аблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Линейка измерительная металлическая |
метр |
1 шт. |
|
Чехол |
- |
1 шт. |
|
Паспорт |
ЛВДГ.161348.006ПС |
1 экз. |
Сведения о методах измерений
приведены в разделе 6 «Порядок работы и техническое обслуживание» паспорта.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 29.12.2018 г. № 2840 «Об утверждении государственной поверочной схемы для средств измерений длины в диапазоне от 1-10’9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»;
ЛВДГ.161348.006ТУ «Линейки измерительные металлические МЕТР. Технические условия».
