Преобразователи давления измерительные БАРИАЛ
| Номер в ГРСИ РФ: | 97922-26 |
|---|---|
| Производитель / заявитель: | АО «БАРИАЛ», г. Челябинск |
Преобразователи давления измерительные БАРИАЛ (далее - преобразователи) предназначены для непрерывных измерений и преобразований измеряемой величины - давления абсолютного, избыточного, разрежения, давления-разрежения, гидростатического, разности давлений нейтральных и агрессивных, газообразных и жидких рабочих сред - в унифицированный выходной сигнал: токовый (4-20) мА, напряжения постоянного тока (0,8-3,2) В, цифровой сигнал на базе HART-протокола, интерфейсов RS-485, LoRa.
Информация по Госреестру
| Основные данные | |||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97922-26 | ||||||||||||||||||||||||||||||||||||||||||||||||
| Действует | по 10.03.2031 | ||||||||||||||||||||||||||||||||||||||||||||||||
| Наименование | Преобразователи давления измерительные | ||||||||||||||||||||||||||||||||||||||||||||||||
| Модель | БАРИАЛ | ||||||||||||||||||||||||||||||||||||||||||||||||
| Модификации |
на испытании представлены БАРИАЛ-И-1171-02-S-ЭП1-t16-0075-100МПа-LoRa БАРИАЛ-И-1161-02-S-ЭП1-t16-0075-16МПа-42+HART БАРИАЛ-И-1120-01-S-FK-ЭП1-t16-0075-10кПа 42+HART БАРИАЛ-ДД-1420-01-S-FK-ЭП1-t16-0075-10кПа-10-42+HART БАРИАЛ-ДД-1440-01-S-FK-ЭП1-t16-0075-250кПа-25-0832+HART БАРИАЛ-ДД-1460-01-S-FK-ЭП1-t16-0075-16МПа-25-42+HART БАРИАЛ-ДГ-1540-01-S-FH-ЭП1-t16-0075-250кПа-4-42+HART БАРИАЛ-ДГ-1530-01-S-FH-ЭП1-t16-0075-40кПа-4-42+HART БАРИАЛ-ИВ-1330-01-S-ЭП1-t16-0075-(-20,0…+20,0) кПа-42+HART БАРИАЛ-ИВ-1351-01-S-ЭП1-t16-0075-(-0,1…+2,4) МПа-42+HART БАРИАЛ-А-1020-11-S-ЭП1-t16-050-10кПа-42+HART БАРИАЛ-А-1051-11-S-ЭП1-t16-0075-2,5Мпа-42+HART БАРИАЛ-А-1061-11-S-ЭП1-t16-0075-16Мпа-42+HART БАРИАЛ-В-1240-01-S-FK-ЭП1-t16-0075-100кПа-RS485 БАРИАЛ-В-1212-01-S-FK-ЭП1-t16-025-4кПа-42+HART |
||||||||||||||||||||||||||||||||||||||||||||||||
| Приказы |
№437 от
10.03.2026
— Об утверждении типов средств измерений
|
||||||||||||||||||||||||||||||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||||||||||||||||||||||||||||||||||||||
| Характер производства | Серийное | ||||||||||||||||||||||||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 53249406-4dd6-c66a-5ee3-12f0b6c82190 | ||||||||||||||||||||||||||||||||||||||||||||||||
| Испытания |
|
||||||||||||||||||||||||||||||||||||||||||||||||
Производитель / Заявитель
АО «БАРИАЛ», РОССИЯ, 454008, Челябинская область, г. о. Челябинский, г. Челябинск, ул. Цинковая, д. 8Б
Поверка
| Методика поверки / информация о поверке |
МП 51-221-2023 Государственная система обеспечения единства измерений. Преобразователи давления измерительные БАРИАЛ. Методика поверки.
(с 10.03.2026)
|
| Межповерочный интервал / Периодичность поверки |
3 года
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97922-26: Описание типа
2026-97922-26.pdf
|
Скачать | 194.4 КБ | |
|
97922-26: Методика поверки
МП 51-221-2023
2026-mp97922-26.pdf
|
Скачать | 3.3 MБ |
Описание типа
Назначение
Преобразователи давления измерительные БАРИАЛ (далее - преобразователи) предназначены для непрерывных измерений и преобразований измеряемой величины - давления абсолютного, избыточного, разрежения, давления-разрежения, гидростатического, разности давлений нейтральных и агрессивных, газообразных и жидких рабочих сред - в унифицированный выходной сигнал: токовый (4-20) мА, напряжения постоянного тока (0,8-3,2) В, цифровой сигнал на базе HART-протокола, интерфейсов RS-485, LoRa.
Описание
Конструктивно преобразователи состоят из первичного преобразователя давления и электронного блока обработки сигналов.
Принцип действия преобразователей основан на тензорезистивном эффекте в полупроводниковом чувствительном элементе. Под воздействием измеряемой величины мембрана деформируется, вызывая изменение сопротивления тензорезисторов чувствительного элемента, а вследствие этого, изменение выходного электрического сигнала. Электрический сигнал преобразуется аналого-цифровым преобразователем в цифровой код, пропорциональный приложенному давлению. Цифровой код передается на цифровое индикаторное устройство, а также на устройство, формирующее унифицированный аналоговый и цифровой выходные сигналы.
Преобразователи предназначены для работы во взрывобезопасных и взрывоопасных условиях. Взрывозащищенные преобразователи имеют виды взрывозащиты «взрывонепроницаемая оболочка» и (или) «искробезопасная электрическая цепь».
Преобразователи давления измерительные БАРИАЛ выпускаются в 41 модификации. Модификации отличаются видом измеряемого давления, верхними пределами измерений, габаритными размерами и массой. Преобразователи выпускаются с фланцевым и штуцерным типами соединения.
Степень защиты от проникновения внутрь пыли и воды соответствует IP54, IP66/IP67 по ГОСТ 14254-2015 в зависимости от модификации.
Преобразователи являются изделиями однофункциональными, одноканальными, восстанавливаемыми и ремонтируемыми в условиях предприятия-изготовителя.
Корпус преобразователей изготавливают из алюминиевого сплава, окрашиваемой в цвета, которые определяет изготовитель.
Заводской номер имеет цифровой формат и наносится на боковой панели преобразователя методом гравировки, износостойкой наклейки или иным пригодным способом, обеспечивающим идентификацию каждого экземпляра преобразователя, возможность прочтения и сохранность номера в процессе эксплуатации.
Нанесение знака поверки на средство измерений не предусмотрено. Знак поверки наносится на свидетельство о поверке и/или в паспорт.
Общий вид преобразователей с указанием места нанесения заводского номера представлен на рисунках 1-2.
Пломбирование преобразователей не предусмотрено. Конструкция обеспечивает ограничение доступа к частям преобразователя, несущим первичную измерительную информацию, и местам настройки (регулировки).
Место нанесения заводского номера

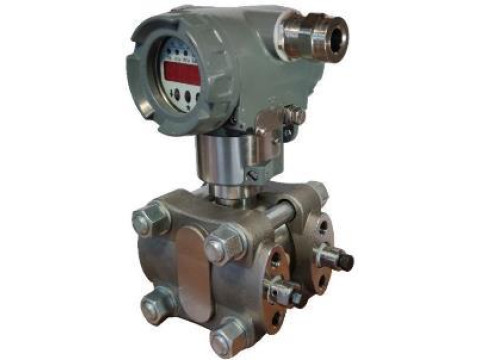

Рисунок 2 - Общий вид преобразователя фланцевого с указанием места нанесения заводского номера
Рисунок 1 - Общий вид преобразователя штуцерного исполнения с указанием места нанесения заводского номера
Программное обеспечение
Уровень защиты программного обеспечения (далее - ПО) «Высокий» в соответствии с Р 50.2.77-2014.
Влияние ПО преобразователей учтено при нормировании метрологических характеристик.
Идентификационные данные ПО, используемого для передачи данных с преобразователя на внешние устройства, указаны в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) | |
|
Идентификационное наименование программного обеспечения |
BARIAL.hex |
|
Номер версии (идентификационный номер) программного обеспечения |
18.Х* |
|
Цифровой идентификатор программного обеспечения |
- |
|
* «X» может принимать значения от 0 до 9 | |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Верхние пределы измерений (ВПИ)*: - для преобразователей избыточного давления - для преобразователей абсолютного давления - для преобразователей разрежения - для преобразователей давления-разрежения с одинаковыми по абсолютному значению ВПИ избыточного давления и разрежения с различающимися по абсолютному значению ВПИ избыточного давления и разрежения: по избыточному давлению по разрежению - для преобразователей разности давлений - для преобразователей гидростатического давления |
от 0,16 кПа до 100 МПа от 2,5 кПа до 16 МПа от 0,16 до 100 кПа от 0,125 до 20 кПа от 12,5 кПа до 2,4 МПа от 12,5 до 100 кПа от 0,16 кПа до 16 МПа от 1,6 до 250 кПа |
|
Вариация выходного сигнала, % от ВПИ, не более |
Y |
|
Выходной сигнал: - аналоговый токовый, совмещенный с цифровым сигналом в стандарте протокола HART возрастающий, мА ниспадающий, мА - аналоговый напряжения, В, совмещенный с цифровым сигналом в стандарте протокола HART - цифровой |
от 4 до 20 от 20 до 4 от 0,8 до 3,2 RS485, LoRa |
|
*Pmax - максимальный ВПИ для соответствующей модификации преобразователя. Для преобразователей давления-разрежения Ртах равен сумме абсолютных значений ВПИ измерения давления-разрежения и избыточного давления. Рв - фактическое значение ВПИ, на который настроен преобразователь, указано в паспорте Значения рассчитанных пределов допускаемой основной приведенной погрешности измерений округляют до двух значащих цифр. Допускается указывать ВПИ преобразователей в других единицах давления, допущенных к применению в Российской Федерации. ВПИ преобразователей, поставляемых на экспорт, могут быть выражены в единицах величин, предусмотренных договором (контрактом), заключенным с заказчиком | |
Таблица 3 - Пределы допускаемой основной приведенной к ВПИ погрешности измерений и пределы допускаемой дополнительной приведенной погрешности измерений, вызванной изменением температуры окружающего воздуха на каждые 10 °С модификации 1020_________
|
Модификации преобразователей |
Пределы допускаемой основной приведенной погрешности измерений у, % от ВПИ |
Пределы допускаемой дополнительной приведенной погрешности измерений ут, вызванной изменением температуры окружающего воздуха на каждые 10 °С, % от ВПИ | |
|
6 кПа < Рв < 10 кПа |
2,5 кПа < Рв <6 кПа | ||
|
1020 |
± 0,5 |
± 1,0 |
± (0,1+0,05 Pmax/ Рв) |
Таблица 4 - Пределы допускаемой основной приведенной к ВПИ погрешности измерений и пределы допускаемой дополнительной приведенной погрешности измерений, вызванной
изменением температуры окружающего воздуха на каждые 10 °С модификации 1030
|
Модификации преобразователей |
Пределы допускаемой основной приведенной погрешности измерений у, % от ВПИ |
Пределы допускаемой дополнительной приведенной погрешности измерений ут, вызванной изменением температуры окружающего воздуха на каждые 10°С, % от ВПИ | ||
|
25 кПа < Рв < 40 кПа |
6 кПа < Рв <25 кПа |
4 кПа < Рв <6 кПа | ||
|
1030 |
± 0,25 |
± 0,5 |
± 1,0 |
± (0,05+0,05 Pmax/ Рв) |
|
± 0,5 |
± 1,0 |
± (0,1+0,05 Pmax/ Рв) | ||
Таблица 5 - Пределы допускаемой основной приведенной к ВПИ погрешности измерений и пределы допускаемой дополнительной приведенной погрешности измерений, вызванной изменением температуры окружающего воздуха на каждые 10 °С модификаций 1112, 1212, 1412
|
Модификации преобразователей |
Пределы допускаемой основной приведенной погрешности измерений у, % от ВПИ |
Пределы допускаемой дополнительной приведенной погрешности измерений ут, вызванной изменением температуры окружающего воздуха на каждые 10°С, % от ВПИ | ||
|
1 кПа< Рв < 4 кПа |
0,4 кПа < Рв <1 кПа |
0,16 кПа <Рв <0,4 кПа | ||
|
1112, 1212, 1412 |
± 0,25 |
± 0,5 |
± 1,0 |
± (0,05+0,05 Pmax/ Рв) |
|
± 0,5 |
± 1,0 |
± (0,1+0,05 Pmax/ Рв) | ||
Таблица 6 - Пределы допускаемой основной приведенной к ВПИ погрешности измерений и пределы допускаемой дополнительной приведенной погрешности измерений, вызванной
изменением температуры окружающего воздуха на каждые 10 °С модификации 1312
|
Модификации преобразователей |
Пределы допускаемой основной приведенной погрешности измерений у, % от ВПИ |
Пределы допускаемой дополнительной приведенной погрешности измерений у, вызванной изменением температуры окружающего воздуха на каждые 10°С, % от ВПИ | ||
|
1 кПа <|Рв+| + |РВ"|< <1,6 кПа |
0,64 кПа<|Рв+| + |Рв"1< <1 кПа |
0,25 кПа<|Рв+| + |Рв"1< <0,64 кПа | ||
|
1312 |
± 0,25 |
± 0,5 |
± 1,0 |
± (0,05+0,05^ Pmax/ Рв) |
|
± 0,5 |
± 1,0 |
± (0,1+0,05‘Pmx/ Рв) | ||
Таблица 7 - Пределы допускаемой основной приведенной к ВПИ погрешности измерений и пределы допускаемой дополнительной приведенной погрешности измерений, вызванной изменением температуры окружающего воздуха на каждые 10 °С модификации 1041
|
Модификация преобразователей |
Пределы допускаемой основной привс ВПИ/ пределы допускаемой дополнител у, вызванной изменением температуры от |
еденной погрешности измерений у, % от ьной приведенной погрешности измерений окружающего воздуха на каждые 10 °С, % ВПИ* | ||
|
Ртах/3 < Рв < Ртах |
Ртах/10 < Рв < Р тах/3 |
Ртах/25<Рв <Ртах/10 |
Рв<Ртах/25 | |
|
1041 |
0,075/ ± (0,05+0,05—) Рв ' |
(Ш75+(1.1)(17*(у<3)/ ± (0,05+0,05^^) Рв ' |
0,124+0,012*(Р^-10)/ ± (0,1+0,04 Р^) Р Рв 7 |
0,304+0,025*(^-' Рв 25)/ ± (0,1+0,04^) Рв 7 |
|
± 0,15/ ± (0,05+0,05 Pmax/ Рв) |
± 0,5/ ± (0,1+0,04 Ртах/ Рв) |
± 1,0/ ± (0,1+0,04 Ртах/ Рв) | ||
|
± 0,25/ ± (0,05+0,05 Pmax/ Рв) | ||||
|
± 0,5/ ± (0,1+0,05 Pmax/ Рв) |
± 1,0/ ± (0,1+0,04 Ртах/ Рв) |
± 1,5/ ± (0,1+0,04 Ртах/ Рв) | ||
Таблица 8 - Пределы допускаемой основной приведенной к ВПИ погрешности измерений и пределы допускаемой дополнительной приведенной погрешности измерений, вызванной
изменением температуры окружающего воздуха на каждые 10 °С модификаций 1050
|
Модификации преобразователей |
Пределы допускаемой основной приведенной погрешности измерений у, % от ВПИ/ пределы допускаемой дополнительной приведенной погрешности измерений ут, вызванной изменением температуры окружающего воздуха на каждые 10 °С, % от ВПИ | |
|
Pmax 10 < Рв < Pmax |
Pmax/25<Pb<Pmax/10 | |
|
1050 |
± 0,15/ ± (0,05+0,05 Pmax/ Рв) |
± 0,5/ ± (0,1+0,04 Pmax/ Рв) |
|
± 0,25/ ± (0,05+0,05 Pmax/ Рв) | ||
|
± 0,5/ ± (0,1+0,05 Pmax/ Рв) |
± 1,0/ ± (0,1+0,04 Pmax/ Рв) | |
Таблица 9 - Пределы допускаемой основной приведенной к ВПИ погрешности измерений и пределы допускаемой дополнительной приведенной погрешности измерений, вызванной изменением температуры окружающего воздуха на каждые 10 °С модификации 1240
|
Модификации преобразователей |
Пределы допускаемой основной приведенной погрешности измерений Y, % от ВПИ |
Пределы допускаемой дополнительной приведенной погрешности измерений ут, вызванной изменением температуры окружающего воздуха на каждые 10°С, % от ВПИ |
|
Pmax 10 < Рв < Pmax | ||
|
1240 |
± 0,15 |
± (0,05+0,05 Pmax/ Рв) |
|
± 0,25 | ||
|
± 0,5 |
Таблица 10 - Пределы допускаемой основной приведенной к ВПИ погрешности измерений и пределы допускаемой дополнительной приведенной погрешности измерений, вызванной изменением температуры окружающего воздуха на каждые 10 °С модификаций 1051, 2050, 1060, 1061, 1141, 1150, 1151, 2150, 1160, 1161, 1171, 1341, 1350, 1351, 1040, 1120, 1130, 1140, 1220, 1230, 1320, 1330, 1340, 1420, 1430, 1434, 1440, 1444, 1450, 1460, 1530, 1540______________________
|
Модификации преобразователей |
Пределы допускаемой основной приведенной по % от ВПИ/ пределы допускаемой дополнительной приве, измерений ут, вызванной изменением температур на каждые 10 °С, % от ВПИ |
грешности измерений у, денной погрешности ы окружающего воздуха [** | |
|
Ртах/3 < Рв < Ртах |
Ртах/10 < Рв < Ртах/3 |
Ртах/25<Рв<Ртах/10 | |
|
1051, 2050, 1060, 1061, 1141, 1150, 1151, 2150, 1160, 1161, 2160, 1171, 2170, 1341, 1350, 1351, 2350, 1040, 1120,1130, 1140, 1220,1230, 1320, 1330,1340, 1420, 1430, 1434, 1440, 1444, 1450, 1460, 1530, 1540 |
0,075/ ± (0,05+0,05 —) ' Рв ' |
0,075+0,007^^-3)/ ± (0,05+0,05 — ) Р Рв ' |
0,124+0,012*(Рр^-10)/ ± (0,1+0,04 — ) Р Рв ' |
|
± 0,1/ ± (0,05+0,05 Pmax/ Рв) |
± 0,15/ ± (0,05+0,05 Pmax/ Рв) |
± 0,5/ ± (0,1+0,04 Pmax/ Рв) | |
|
± 0,15/ ± (0,05+0,05 Pmax/ Рв) | |||
|
± 0,25/ ± (0,05+0,05 Pmax/ Рв) | |||
|
± 0,5/ ± (0,1+0,05 Pmax/ Рв) |
± 1,0/ ± (0,1+0,04 Pmax/ Рв) | ||
|
** Значения рассчитанных пределов допускаемой основной приведенной погрешности измерений округляют до двух значащих цифр | |||
|
Таблица 11 - Основные технические характеристики | |
|
Наименование характеристики |
Значение |
|
Напряжение питания постоянного тока, В: - для преобразователей невзрывозащищенных исполнений и с видом взрывозащиты «взрывонепроницаемая оболочка» - для преобразователей с видом взрывозащиты |
от 3 до 42 |
|
«искробезопасная электрическая цепь» |
от 3 до 30 |
|
- номинальное значение напряжения питания постоянного тока, В: для преобразователей с выходным сигналом по напряжению для преобразователей с выходным сигналом LoRa для остальных преобразователей |
12±0,5 3,6±0,3 24±0,5 |
|
Потребляемая мощность, Вт, не более: - для преобразователей невзрывозащищенных исполнений и с видом взрывозащиты «взрывобезопасная оболочка» - для преобразователей с видом взрывозащиты |
1,5 |
|
«искробезопасная электрическая цепь» |
1,2 |
|
Габаритные размеры средства измерений, мм, не более: | |
|
- высота |
410 |
|
- ширина |
200 |
|
- длина |
200 |
|
Масса, кг, не более |
12 |
|
Условия эксплуатации*: - температура окружающей среды, °С для преобразователей с выходным сигналом LoRa |
от - 55 до + 70 |
|
для остальных преобразователей |
от - 61 до + 70 |
|
- относительная влажность, %, не более |
100 при температуре 30 °С |
|
- атмосферное давление, кПа |
от 84 до 106 |
|
Маркировки взрывозащиты |
1Ex db IIC T6...T5 Gb X, 0Ex ia IIC T6...T5 Ga X, 1Ex db IIC T6...T5 Gb X и |
|
0Ex ia IIC T6...T5 Ga X | |
|
*Фактические значения внутри указанных диапазонов приведены в паспорте | |
аблица 12 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
14 |
|
Средняя наработка на отказ, ч |
157 000 |
Знак утверждения типа
наносится на титульный лист паспорта типографским способом.
Комплектность
аблица 13 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
Примечание |
|
Преобразователь давления измерительный (обозначение в соответствии с исполнением) |
БАРИАЛ |
1 шт. |
Исполнение в соответствии с заказом |
|
Паспорт |
- |
1 экз. | |
|
Методика поверки |
- |
1 экз. |
По требованию или в электронном виде |
|
Руководство по эксплуатации |
ТЕСБ.406239.001-ХХ РЭ |
1 экз. |
Сведения о методах измерений
приведены в разделе 2.4 руководства по эксплуатации ТЕСБ.406239.001-ХХ РЭ.
Нормативные документы
ГОСТ 22520-85 Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия;
Приказ Росстандарта от 20.10.2022 № 2653 Об утверждении Государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа;
Приказ Росстандарта от 05.12.2025 г. № 2667 Об утверждении Государственной поверочной схемы для средств измерений абсолютного давления в диапазоне от Р10-2 до 1-107 Па;
Приказ Росстандарта от 10.03.2025 № 472 Об утверждении Государственной поверочной схемы для средств измерений разности давлений до 1405 Па;
ТЕСБ.406239.001ТУ Преобразователи давления измерительные БАРИАЛ. Технические условия.
