Анализаторы ZxM ZFK
| Номер в ГРСИ РФ: | 97948-26 |
|---|---|
| Производитель / заявитель: | CHONGQING KUNLUN INSTRUMENT CO., LTD, Китай |
Анализаторы ZxM ZFK (далее - анализаторы) предназначены для измерений объемной доли кислорода (О2) и объемной доли оксида углерода (CO) в выхлопных газах промышленных котлов или нагревательных печей, а также в технологических газовых средах.
Информация по Госреестру
| Основные данные | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97948-26 | ||||||||||||
| Действует | по 11.03.2031 | ||||||||||||
| Наименование | Анализаторы | ||||||||||||
| Модель | ZxM ZFK | ||||||||||||
| Модификации |
ZFKBR ZFKBL ZFK8R На испытании представлены: ZxM ZFK (измерительный преобразователь ZRM1K, детектор ZFKBR) ZxM ZFK (измерительный преобразователь ZRM1L, детектор ZFKBL) ZxM ZFK (измерительный преобразователь ZKM, детектор ZFK8R) |
||||||||||||
| Приказы |
№453 от
11.03.2026
— Об утверждении типов средств измерений
|
||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||
| Характер производства | Серийное | ||||||||||||
| Идентификатор записи ФИФ ОЕИ | 4a8523e2-043c-8ee7-a831-f1762bda97b8 | ||||||||||||
| Испытания |
|
||||||||||||
Производитель / Заявитель
Wuxi KunLun Fuji Instruments Co., Ltd, КИТАЙ, Plot B5-C of Wuxi High-tech Industrial Development Zone, Wuxi City, Jiangsu Province
Поверка
| Методика поверки / информация о поверке |
МП-881-2025 ГСИ. Анализаторы ZхM ZFK. Методика поверки
(с 11.03.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97948-26: Описание типа
2026-97948-26.pdf
|
Скачать | 296.4 КБ | |
|
97948-26: Методика поверки
МП-881-2025
2026-mp97948-26.pdf
|
Скачать | 1.4 MБ |
Описание типа
Назначение
Анализаторы ZxM ZFK (далее - анализаторы) предназначены для измерений объемной доли кислорода (О2) и объемной доли оксида углерода (CO) в выхлопных газах промышленных котлов или нагревательных печей, а также в технологических газовых средах.
Описание
Принцип действия анализаторов - электрохимический, основанный на зависимости электродвижущей силы в циркониевой электрохимической ячейке от содержания кислорода или оксида углерода в анализируемой газовой среде и фоновом газе (воздухе).
Конструктивно анализаторы состоят из измерительного преобразователя и детектора.
Детектор имеет обозначение ZFK и выпускается в трех исполнениях:
- ZFKBR - однокомпонентный детектор, предназначенный для измерений объемной доли кислорода во взрывозащищенном корпусе;
- ZFKBL - двухкомпонентный детектор, предназначенный для измерений объемной доли кислорода и оксида углерода во взрывозащищенном корпусе;
- ZFK8R - однокомпонентный детектор, предназначенный для измерений объемной доли кислорода в невзрывозащищенном корпусе.
Измерительный преобразователь имеет обозначение ZxM, где (х) - обозначает вариант исполнения, указывается одной из букв:
- «R» - взрывозащищенное исполнение, выпускается в двух модификациях: ZRM1K - однокомпонентный преобразователь, предназначенный для измерений объемной доли кислорода, ZRM1L - двухкомпонентный преобразователь, предназначенный для измерений объемной доли кислорода и оксида углерода;
- «К» - невзрывозащищенное исполнение, предназначенное для измерений объемной доли кислорода.
Материал корпуса детектора изготавливается из алюминиевого сплава или углеродистой стали, поверхность распыляется двумя слоями эпоксидного полиуретана, крышка невзрывозащищённого исполнения - синяя, а корпус серебристо-серый. Во взрывозащищенном исполнении крышка и корпус имеют красный цвет. Материал корпуса измерительного преобразователя изготавливается из алюминиевого сплава и нержавеющей стали. Корпус измерительного преобразователя взрывозащищенного исполнения серебристо-серый, крышка с окном синего цвета, для невзрывозащищенного исполнения корпус синего цвета.
Анализаторы, в зависимости от комплектации, имеют интерфейсы: аналоговый выход от 4 до 20 мА, HART, RS-485 протокол Modbus.
Общий вид анализаторов приведен на рисунке 1.
Анализаторы имеют серийные номера, обеспечивающие идентификацию каждого экземпляра (рисунок 2). Серийный номер измерительного преобразователя в виде буквенноцифрового кода наносится методом лазерной гравировки (взрывозащищенное исполнение) или методом фотохимпечати (невзрывозащищенное исполнение) на идентификационную табличку, закрепленную на корпусе измерительного преобразователя. Серийный номер детектора в виде буквенно-цифрового или цифрового кода наносится методом лазерной гравировки (взрывозащищенное исполнение) или методом фотохимпечати (невзрывозащищенное исполнение) на идентификационную табличку, закрепленную на корпусе детектора. Сведения о серийных номерах детектора и преобразователя, входящих в состав анализатора, указываются в паспорте.
Нанесение знака поверки на анализаторы не предусмотрено. Опломбирование от несанкционированного доступа не предусмотрено.

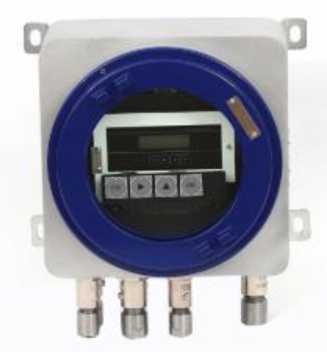

а) измерительный преобразователь ZRM1L
в) измерительный преобразователь ZRM1K

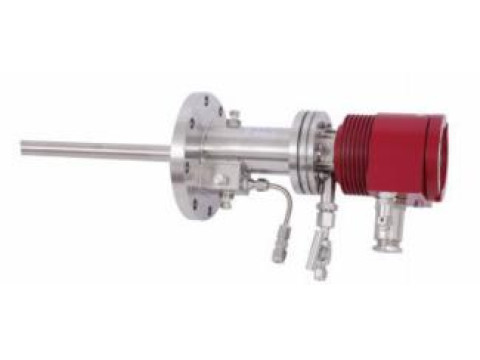

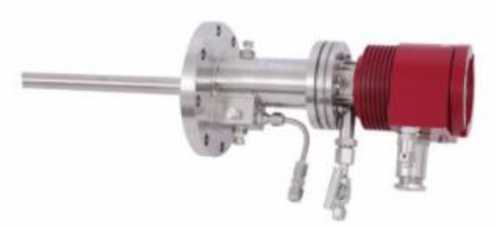

б) детектор ZFKBL

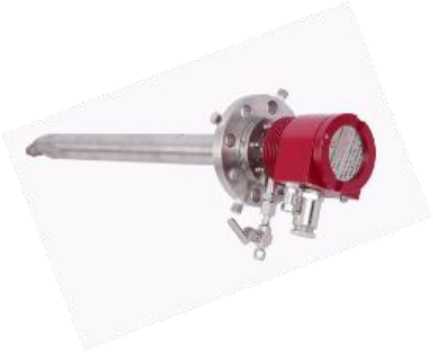

г) детектор ZFKBR

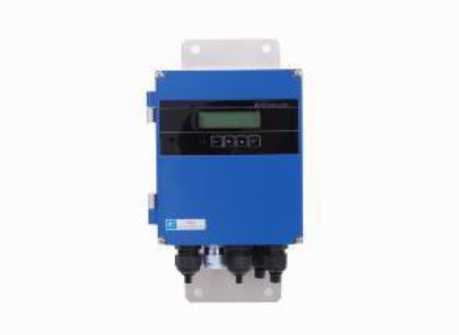

д) измерительный преобразователь ZKM

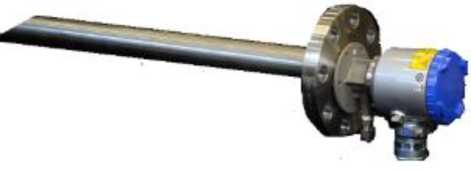

е) детектор ZFK8R
Рисунок 1 - Общий вид анализаторов

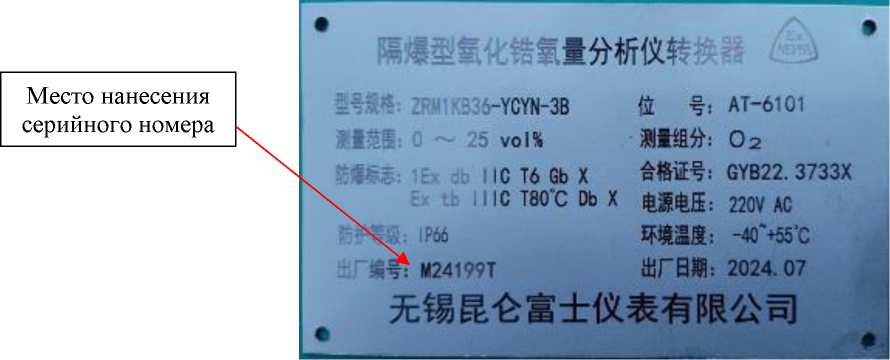

а) взрывозащищенный измерительный преобразователь
KBR436-0Y0YN
Место нанесения серийного номера
б) взрывозащищенный детектор
Место нанесения серийного номера
в) невзрывозащищенный измерительный преобразователь
Место нанесения серийного номера
г) невзрывозащищенный детектор
Рисунок 2 - Идентификационная табличка
Программное обеспечение
Анализаторы имеют встроенное программное обеспечение (далее по тексту - ПО), предназначенное для обработки измерительной информации. Данное ПО устанавливается на заводе-изготовителе во время производственного цикла.
Встроенное ПО обеспечивает выполнение следующих функций:
- прием и обработка измерительной информации;
- хранение данных измерений;
- проведение калибровки анализатора;
- отображение данных на дисплее;
- функция тревоги при отклонении какого-либо параметра от заданной нормы.
Идентификационные данные ПО анализаторов приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение | ||
|
ZRM1L |
ZRM1K |
ZKM | |
|
Идентификационное наименование ПО |
LT3 |
VER AI |
VER AI |
|
Номер версии (идентификационный номер) ПО |
LT3 1.09 |
VER AI 21/08 |
VER AI 21/08 |
|
Цифровой идентификатор ПО |
- |
- |
- |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» согласно Р 50.2.077-2014.
Технические характеристики
Метрологические и основные технические характеристики анализаторов приведены в таблицах 2 - 4.
Таблица 2 - Метрологические характеристики
|
Определяемый компонент |
Диапазон измерений объемной доли определяемого компонента |
Пределы допускаемой приведенной к верхнему пределу диапазона измерений погрешности |
Пределы допускаемой абсолютной погрешности измерений |
|
Кислород O2 |
от 0 до 25 % |
_ |
± 1 % |
|
Оксид углерода СО |
от 0 до 1000 млн-1 |
± 5 % |
_ |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц |
220 50/60 |
|
Потребляемая мощность, В^А, не более |
300 |
|
Габаритные размеры (ШиринахДлина^Высота), мм, не более: - измерительный преобразователь ZRM1L, ZRM1K - измерительный преобразователь ZKM - детектор ZFKBL, ZFKBR - детектор ZFK8R |
345x345x180 200x155x75 250x154x98 189x125x80 |
|
Масса, кг, не более: - измерительный преобразователь ZRM1L, ZRM1K - измерительный преобразователь ZKM - детектор ZFKBL, ZFKBR - детектор ZFK8R |
13 1,7 3,6 1,1 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более |
от -40 до +55 95 |
|
Время прогрева, мин, не более |
15 |
|
Маркировка взрывозащиты: - измерительный преобразователь ZRM1L, ZRM1K - детектор ZFKBL, ZFKBR |
1Ex db IIC T6 Gb X/ Ex tb IIIC T80°C Db X 1Ex db IIC T5 Gb X/ Ex tb IIIC T95°C Db X |
|
Степень защиты по ГОСТ 14254-2015 - измерительный преобразователь ZRM1L, ZRM1K - детектор ZFKBL, ZFKBR |
IP66 IP66 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
5 |
|
Средняя наработка на отказ, ч, не менее |
43800 |
Знак утверждения типа
наносится на титульный лист Руководства по эксплуатации и паспорта типографским способом.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество шт./экз. |
|
Анализатор ZxM ZFK* |
_ |
1 |
|
Руководство по эксплуатации |
_ |
1 |
|
Паспорт |
_ |
1 |
|
* Комплект поставки формируется в соответствии с заказом. | ||
Сведения о методах измерений
приведены в разделе 6.3 «Операции во время работы» документа «Анализаторы ZxM ZFK. Руководство по эксплуатации».
Нормативные документы
Государственная поверочная схема для средств измерений содержания компонентов в газовых и газоконденсатных средах, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 31 декабря 2020 г. № 2315;
Стандарт предприятия Wuxi KunLun Fuji Instruments Co., Ltd «Анализаторы ZxM ZFK».
