Машины координатно-измерительные ФОДИС
| Номер в ГРСИ РФ: | 97951-26 |
|---|---|
| Производитель / заявитель: | ООО "ФОДИС", Московская обл., г. Королев |
Машины координатно-измерительные ФОДИС (далее - КИМ) предназначены для измерений геометрических размеров деталей сложной формы с последующим определением отклонения размеров, формы и взаимного расположения поверхностей элементов деталей.
Информация по Госреестру
| Основные данные | |||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97951-26 | ||||||||||||||||||||||||||||||
| Действует | по 11.03.2031 | ||||||||||||||||||||||||||||||
| Наименование | Машины координатно-измерительные | ||||||||||||||||||||||||||||||
| Модель | ФОДИС | ||||||||||||||||||||||||||||||
| Модификации |
Smart 686 Smart 8106 Smart 9158 Smart 10128 Smart 10158 Smart 121510 Smart Manual 454 Smart Manual 564 Smart Manual 686 Super 564 Super 575 Super 8106 Super 9158 Super 10128 Super 10158 Super 10208 Super 10308 Super 121510 Super 122210 Super 123010 Super 152210 Super 153010 Super 153012 Super 203010 Enjoy Plus 564 Enjoy Plus 686 Enjoy Plus 8106 Enjoy Plus 9158 Enjoy Plus 10128 Enjoy Plus 10158 Enjoy Plus 10208 Enjoy Plus 10308 Enjoy Plus 121510 Enjoy Plus 122210 Enjoy Plus 123010 Enjoy Plus 152210 Enjoy Plus 153010 Enjoy Plus 153012 Glory 564 Glory 686 Glory 8106 Glory 9158 Glory 10128 Glory 10158 Glory 10208 Glory 10308 Glory 121510 Glory 122210 Glory 123010 Glory 152210 Glory 153010 Glory 153012 Croma 564 Croma 686 Croma 8106 Croma 8126 Croma 8156 Croma 10128 Croma 10158 Croma 10218 Croma 10308 Croma 121510 Croma 122210 Croma 123010 Croma 152210 Croma 153010 Croma 152212 Croma 153012 Croma Plus 564 Croma Plus 686 Croma Plus 8106 Croma Plus 8126 Croma Plus 8156 Croma Plus 10128 Croma Plus 10158 Croma Plus 10218 Croma Plus 10308 Croma Plus 121510 Croma Plus 122210 Croma Plus 123010 Croma Plus 152210 Croma Plus 153010 Croma Plus 152212 Croma Plus 153012 Croma Classic 564 Croma Classic 686 Croma Classic 8106 Croma Classic 8126 Croma Classic 8156 Croma Classic 10128 Croma Classic 10158 Croma Classic 10218 Croma Classic 10308 Croma Classic 121510 Croma Classic 122210 Croma Classic 123010 Croma Classic 152210 Croma Classic 153010 Croma Classic 152212 Croma Classic 153012 Greenwich 554 Greenwich 686 Greenwich 8106 Greenwich 9158 Greenwich 10128 Greenwich 10158 Greenwich 10208 Greenwich 10308 Greenwich 121208 Greenwich 121808 |
||||||||||||||||||||||||||||||
| Приказы |
№453 от
11.03.2026
— Об утверждении типов средств измерений
|
||||||||||||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||||||||||||||||||||
| Характер производства | Серийное | ||||||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | f6903867-f7a4-7f24-aa4a-f4afcc798911 | ||||||||||||||||||||||||||||||
| Испытания |
|
||||||||||||||||||||||||||||||
Производитель / Заявитель
Производственная площадка: Zhenjiang Guanghua Weike Mechanical Tools Co., Ltd, КИТАЙ, No. 66 Dongfang Road, Jingkou District, Zhenjiang city, Jiangsu province; ООО «ФОДИС», РОССИЯ, 141075, Московская обл., г. Королев, пр-кт Космонавтов, д. 15, эт. 3, помещ. LXII
Поверка
| Методика поверки / информация о поверке |
МП СГ-53-2025 ГСИ. Машины координатно-измерительные ФОДИС. Методика поверки
(с 11.03.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97951-26: Описание типа
2026-97951-26.pdf
|
Скачать | 338.2 КБ | |
|
97951-26: Методика поверки
МП СГ-53-2025
2026-mp97951-26.pdf
|
Скачать | 2.5 MБ |
Описание типа
Назначение
Машины координатно-измерительные ФОДИС (далее - КИМ) предназначены для измерений геометрических размеров деталей сложной формы с последующим определением отклонения размеров, формы и взаимного расположения поверхностей элементов деталей.
Описание
Принцип действия КИМ основан на поочередном измерении координат определенного числа точек поверхности детали с последующим расчетом линейных и угловых размеров, отклонений размера, формы и расположения в соответствующей системе координат.
Конструкция КИМ портальная. В зависимости от серии в КИМ используется неподвижный либо подвижный гранитный измерительный стол. Перемещение портала и (или) измерительного стола осуществляется на воздушных подшипниках с соответствующими приводами. Три направляющие КИМ образуют декартову базовую систему координат X, Y, Z, в которой расположена измерительная головка с измерительными датчиками.
Измерения производятся в ручном и автоматическом режимах. Ручной режим управления КИМ осуществляется с клавиатуры компьютера или при помощи пульта управления, переключающегося на замедленный ход. Автоматический режим реализуется по заранее составленной программе.
Машины координатно-измерительные ФОДИС изготавливаются следующих серий: Smart, Smart Manual, Glory, Super, Enjoy Plus, Croma, Croma Plus, Croma Classic, Greenwich, которые отличаются погрешностью, диапазонами измерений и конфигурациями контактных датчиков.
КИМ ФОДИС серии Smart изготавливаются в 6 моделях: Smart 686, Smart 8106, Smart 9158, Smart 10128, Smart 10158, Smart 121510 и могут быть оснащены измерительными головками PH10(M, MQ, T, iQ), MH20i или PH20 с датчиками TP200 или TP20.
КИМ ФОДИС серии Smart Manual изготавливаются в 3 моделях: Smart Manual 454, Smart Manual 564, Smart Manual 686 и оснащены могут быть оснащена измерительной головкой MH20i с датчиком MCP.
КИМ ФОДИС серии Super изготавливаются в 15 моделях: Super 564, Super 575, Super 8106, Super 9158, Super 10128, Super 10158, Super 10208, Super 10308, Super 121510, Super 122210, Super 123010, Super 152210, Super 153010, Super 153012, Super 203010 и могут быть оснащены измерительными головками PH10(M, MQ, T, iQ), PH20 или REVO с датчиками TP20, TP200, RSP2, SP25M или RSP3.
КИМ ФОДИС серии Enjoy Plus, изготавливаются в 14 моделях: Enjoy Plus 564, Enjoy Plus 686, Enjoy Plus 8106, Enjoy Plus 9158, Enjoy Plus 10128, Enjoy Plus 10158, Enjoy Plus 10208, Enjoy Plus 10308, Enjoy Plus 121510, Enjoy Plus 122210, Enjoy Plus 123010, 152210, Enjoy Plus 153010, Enjoy Plus 153012 и могут быть оснащены измерительными головками PH10(M, MQ, T, iQ), PH20 или REVO с датчиками TP20, TP200, RSP2, SP25M или RSP3.
КИМ ФОДИС серии Glory изготавливаются в 14 моделях: Glory 564, Glory 686, Glory 8106, Glory 9158, Glory 10128, Glory 10158, Glory 10208, Glory 10308, Glory 121510, Glory 122210, Glory 123010, Glory 152210, Glory 153010, Glory 153012 и могут быть оснащены измерительными головками PH10(M, MQ, T, iQ), PH20 или REVO с датчиками TP20, TP200, RSP2, SP25M или RSP3.
КИМ ФОДИС серии Croma, изготавливаются в 16 моделях: Croma 564, Croma 686, Croma 8106, Croma 8126, Croma 8156, Croma 10128, Croma 10158, Croma 10218, Croma 10308, Croma 121510, Croma 122210, Croma 123010, Croma 152210, Croma 153010, Croma 152212, Croma 153012 и могут быть оснащены измерительными головками PH10(M, MQ, T, iQ), PH20, HH-A-M7.5, HH-MI или HH-MI-М с датчиками TP20, TP200, HP-T, HP-TMe или HP-THDe.
КИМ ФОДИС серии Croma Plus, изготавливаются в 16 моделях: Croma Plus 564, Croma Plus 686, Croma Plus 8106, Croma Plus 8126, Croma Plus 8156, Croma Plus 10128, Croma Plus 10158, Croma Plus 10218, Croma Plus 10308, Croma Plus 121510, Croma Plus 122210, Croma Plus 123010, Croma Plus 152210, Croma Plus 153010, Croma Plus 152212, Croma Plus 153012 и могут быть оснащены измерительными головками PH10(M, MQ, T, iQ), PH20, REVO, HH-A или HH-AS с датчиками TP20, TP200, SP25M, RSP2, RSP3, HP-T, , HP-TMe, HP-THDe, HP-S-X1S, HP-S-X1H, HP-S-X1C или HP-S-X5.
КИМ ФОДИС серии Croma Classic, изготавливаются в 16 моделях: Croma Classic 564, Croma Classic 686, Croma Classic 8106, Croma Classic 8126, Croma Classic 8156, Croma Classic 10128, Croma Classic 10158, Croma Classic 10218, Croma Classic 10308, Croma Classic 121510, Croma Classic 122210, Croma Classic 123010, Croma Classic 152210, Croma Classic 153010, Croma Classic 152212, Croma Classic 153012 и могут быть оснащены измерительными головками PH10(M, MQ, T, iQ), PH20, HH-A-M7.5, HH-MI или HH-MI-М с датчиками TP20, TP200, HP-T, HP-TMe или HP-THDe.
КИМ ФОДИС серии Greenwich изготавливаются в 10 моделях: Greenwich 554, Greenwich 686, Greenwich 8106, Greenwich 9158, Greenwich 10128, Greenwich 10158, Greenwich 10208, Greenwich 10308, Greenwich 121208, Greenwich 121808 и могут быть оснащены измерительными головками PH10(M, MQ, T, iQ), PH20 или REVO с датчиками TP200, SP25M, RSP2 или RSP3.
Цвет кожухов верхней части корпуса КИМ белый. Допустимы различные варианты цвета кожухов нижней части корпуса КИМ белый, серый или черный.
Варианты цветовых решений не зависят от модели и технических особенностей оборудования и могут быть изменены изготовителем.
Серийный номер КИМ в виде цифрового или буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, указывается методом печати на маркировочной наклейке, расположенной на гранитном измерительном столе в местах, указанных на рисунке 11.
Общий вид КИМ указан на рисунках 1-10.
Общий вид и место нанесения маркировочной таблички представлены на рисунках 1 112.
Возможность нанесения знака поверки на средство измерений отсутствует.
В процессе эксплуатации КИМ не предусматривает внешних механических или электронных регулировок. Ограничение несанкционированного доступа к узлам КИМ обеспечено конструкцией корпуса.

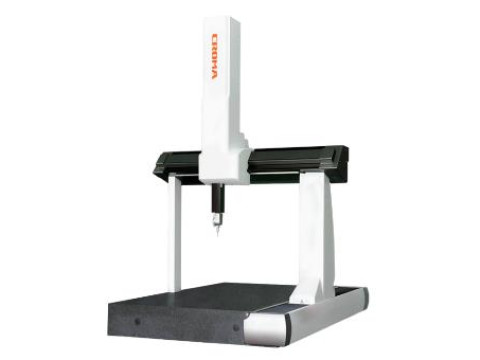

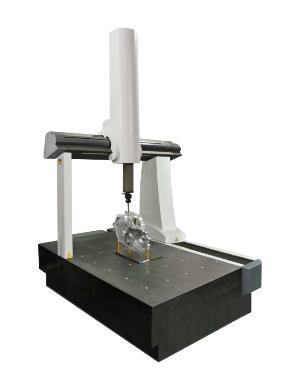

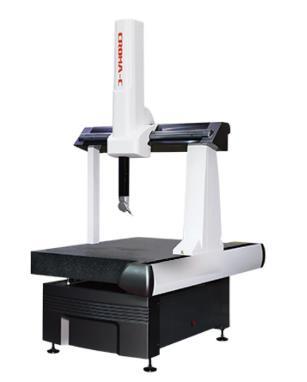

Рисунок 1 - Общий вид КИМ серии Croma

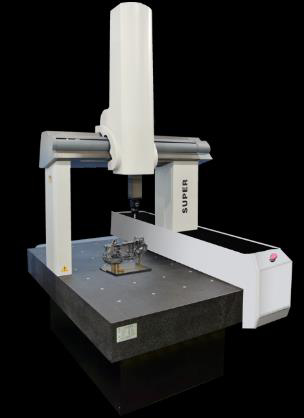

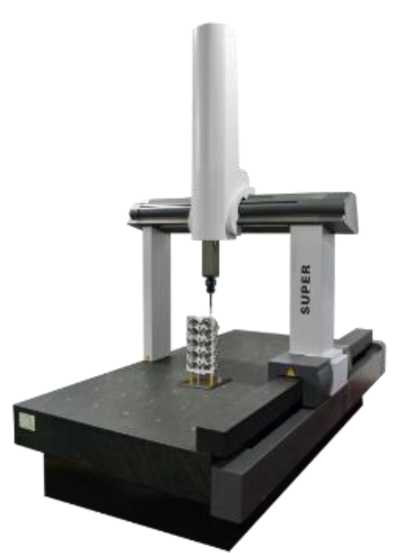

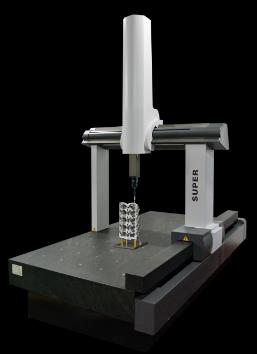

Рисунок 2 - Общий вид КИМ серии Super

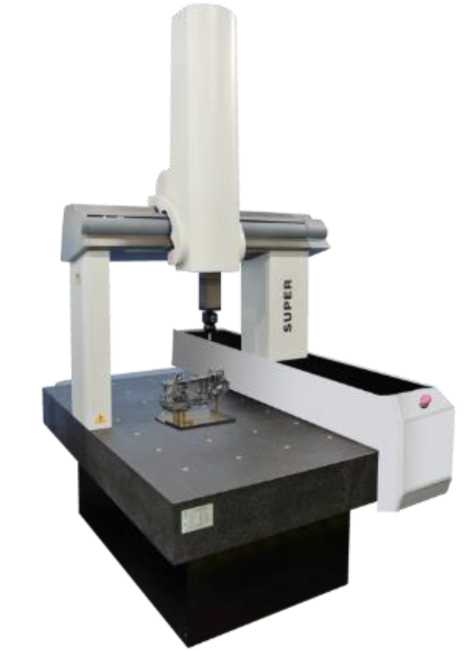

Рисунок 3 - Общий вид КИМ серии Super

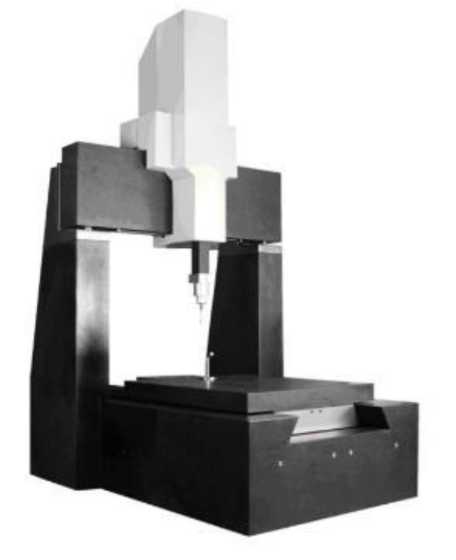

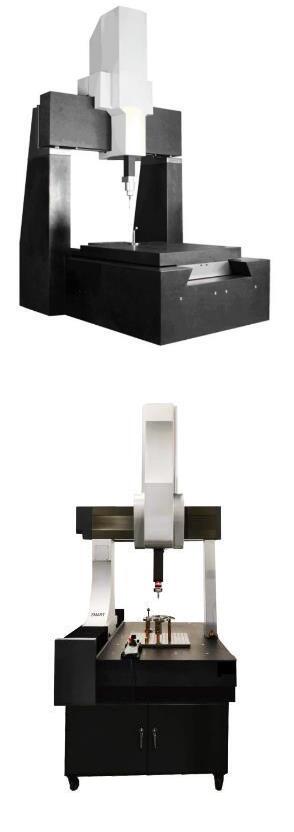

Рисунок 5 - Общий вид КИМ серии Greenwich
Рисунок 6 - Общий вид КИМ серии Smart
Рисунок 7 - Общий вид КИМ серии Smart Manual
Рисунок 8 - Общий вид КИМ серии Glory
Рисунок 9 - Общий вид КИМ серии Croma Plus
Рисунок 10 - Общий вид КИМ серии Croma Classic
90,00 мм
НФОРИС1 ООО «ФОДИС»
Коордннятно-измернтельная машина
со
со
Модель Glory 153012 Серийный номер х----
ТУ ---
Напряжение 220 В Частота max 50 Гц Мощность не более Дата изготовления
СДЕЛАНО В РОССИИ
Координатно-измерительная машина
ФОДИС
Рисунок 11 - Общий вид маркировочной таблички с указанием места нанесения серийного номера
Место нанесения маркировочной таблички
Место нанесения серийного номера

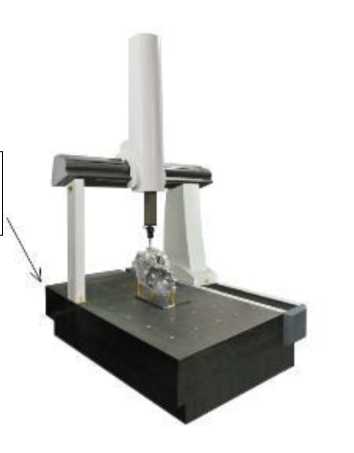

Рисунок 12 - Место нанесения маркировочной таблички
Программное обеспечение
КИМ оснащаются универсальным метрологически значимым программным обеспечением (далее - ПО) PC-DMIS, PS-DMIS, Modus и RationalDMIS.
PC-DMIS, PS-DMIS, Modus и RationalDMIS - программное обеспечение, позволяющее создавать управляющие программы для выполнения измерений на КИМ, производить анализ полученных данных, вычислять допуски и создавать графические и текстовые отчеты по результатам измерений.
Вычислительные алгоритмы ПО расположены в заранее скомпилированных бинарных файлах и не могут быть модифицированы. ПО блокирует редактирование для пользователей и не позволяет удалять, создавать новые элементы или редактировать измеренные значения.
Программное обеспечение является неизменным. Средства для программирования или изменения метрологически значимых функций отсутствуют.
Для защиты ПО от несанкционированного доступа используют USB-ключ. Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | |||
|
Идентификационное наименование ПО |
PC-DMIS |
PS-DMIS |
Modus |
RationalDMIS |
|
Номер версии (идентификационный номер) ПО |
не ниже V2023.2 |
не ниже 6.5 |
не ниже 1.6 |
не ниже V2023.1 |
|
Цифровой идентификатор ПО |
- | |||
Технические характеристики
Таблица 2 - Метрологические характеристики КИМ серии Smart
|
Модель |
Диапазон измерений, мм |
Пределы допускаемой абсолютной объёмной погрешности MPEe, мкм, (L - длина в мм) |
Пределы допускаемой абсолютной погрешности измерительной головки MPEp, мкм | ||||
|
По оси Х |
По оси Y |
По оси Z |
С датчиком ТР20 |
С датчиком ТР200 |
С датчиком ТР20 |
С датчиком ТР200 | |
|
Smart 686 |
от 0 до 600 |
от 0 до 800 |
от 0 до 600 |
±(2,0+3,3<L/1000) |
±(1,8+3,3-L/1000) |
±2,0 |
±1,8 |
|
Smart 8106 |
от 0 до 800 |
от 0 до 1000 |
от 0 до 600 |
±(2,2+3,3<L/1000) |
±(2,0+3,3-L/1000) |
±2,0 |
±2,0 |
|
Smart 9158 |
от 0 до 900 |
от 0 до 1500 |
от 0 до 800 |
±(2,4+3,3-L/1000) |
±(2,2+3,3-L/1000) |
±2,4 |
±2,2 |
|
Smart 10128 |
от 0 до 1000 |
от 0 до 1200 |
от 0 до 800 |
±(2,4+3,3-L/1000) |
±(2,2+3,3-L/1000) |
±3,4 |
±2,2 |
|
Smart 10158 |
от 0 до 1000 |
от 0 до 1500 |
от 0 до 800 |
±(2,4+3,3-L/1000) |
±(2,2+3,3Ъ/1000) |
±4,4 |
±2,2 |
|
Smart 121510 |
от 0 до 1200 |
от 0 до 1500 |
от 0 до 1000 |
±(2,8+3,3-L/1000) |
±(2,6+3,3-L/1000) |
±2,8 |
±2,6 |
Таблица 3 - Метрологические характеристики КИМ серии Smart Manual
|
Модель |
Диапазон измерений, мм |
Пределы допускаемой абсолютной объёмной погрешности MPEe, мкм, (L - длина в мм) |
Пределы допускаемой абсолютной погрешности измерительной головки MPEp, мкм | ||
|
По оси Х |
По оси Y |
По оси Z |
С датчиком МСР |
С датчиком МСР | |
|
Smart Manual 454 |
от 0 до 400 |
от 0 до 500 |
от 0 до 400 |
±(2,6+3,3-L/1000) |
±2,6 |
|
Smart Manual 564 |
от 0 до 500 |
от 0 до 600 |
от 0 до 400 |
±(2,8+3,3Ъ/1000) |
±2,8 |
|
Smart Manual 686 |
от 0 до 800 |
от 0 до 1000 |
от 0 до 600 |
±(3,0+3,3Ъ/1000) |
±3,0 |
Таблица 4 - Метрологические характеристики КИМ серии Super
|
Модель |
Диапазон измерений, мм |
Пределы допускаемой абсолютной объёмной погрешности MPEe, мкм, (L - длина в мм) |
Пределы допускаемой абсолютной погрешности измерительной головки MPEp, мкм | ||||||
|
По оси Х |
По оси Y |
По оси Z |
С датчиком ТР20 |
С датчиками ТР200, RSP2 |
С датчиками SP25M, RSP3 |
С датчиком ТР20 |
С датчиками ТР200, RSP2 |
С датчиками SP25M, RSP3 | |
|
Super 564 |
от 0 до 500 |
от 0 до 600 |
от 0 до 400 |
±(1,8+3,3-L/1000) |
±(1,5+3,3<L/1000) |
±(1,0+3,3<L/1000) |
±1,8 |
±1,5 |
±1,0 |
|
Super 575 |
от 0 до 500 |
от 0 до 700 |
от 0 до 500 |
±(2,0+3,3-L/1000) |
±(1,5+3,3-L/1000) |
±(1,0+3,3-L/1000) |
±2,0 |
±1,5 |
±1,0 |
|
Super 8106 |
от 0 до 800 |
от 0 до 1000 |
от 0 до 600 |
±(2,0+3,3-L/1000) |
±(1,5+3,3-L/1000) |
±(1,0+3,3-L/1000) |
±2,0 |
±1,5 |
±1,0 |
|
Super 9158 |
от 0 до 900 |
от 0 до 1500 |
от 0 до 800 |
±(2,2+3,3-L/1000) |
±(1,8+3,3-L/1000) |
±(1,4+3,3-L/1000) |
±2,2 |
±1,8 |
±1,4 |
|
Super 10128 |
от 0 до 1000 |
от 0 до 1200 |
от 0 до 800 |
±(2,2+3,3-L/1000) |
±(1,8+3,3-L/1000) |
±(1,5+3,3-L/1000) |
±2,2 |
±1,8 |
±1,5 |
|
Super 10158 |
от 0 до 1000 |
от 0 до 1500 |
от 0 до 800 |
±(2,4+3,3-L/1000) |
±(1,8+3,3-L/1000) |
±(1,5+3,3-L/1000) |
±2,6 |
±1,8 |
±1,5 |
|
Super 10208 |
от 0 до 1000 |
от 0 до 2000 |
от 0 до 800 |
±(2,6+3,3-L/1000) |
±(2,0+3,3-L/1000) |
±(1,8+3,3-L/1000) |
±2,8 |
±2,3 |
±1,8 |
|
Super 10308 |
от 0 до 1000 |
от 0 до 2980 |
от 0 до 800 |
±(2,6+3,3-L/1000) |
±(2,2+3,3-L/1000) |
±(1,8+3,3-L/1000) |
±2,8 |
±2,5 |
±1,8 |
|
Super 121510 |
от 0 до 1200 |
от 0 до 1500 |
от 0 до 1000 |
±(2,8+3,3Ъ/1000) |
±(2,4+3,3-L/1000) |
±(2,0+3,3-L/1000) |
±3,0 |
±2,6 |
±2,2 |
|
Super 122210 |
от 0 до 1200 |
от 0 до 2200 |
от 0 до 1000 |
±(2,8+3,3Ъ/1000) |
±(2,4+3,3-L/1000) |
±(2,0+3,3-L/1000) |
±3,0 |
±2,6 |
±2,2 |
|
Super 123010 |
от 0 до 1200 |
от 0 до 3000 |
от 0 до 1000 |
±(3,0+4,0Ъ/1000) |
±(2,8+4,0-L/1000) |
±(2,2+3,3-L/1000) |
±3,2 |
±3,0 |
±2,4 |
|
Super 152210 |
от 0 до 1500 |
от 0 до 2200 |
от 0 до 1000 |
±(3,5+4,0Ъ/1000) |
±(3,0+4,0-L/1000) |
±(2,4+3,3-L/1000) |
±3,8 |
±3,5 |
±2,6 |
|
Super 153010 |
от 0 до 1500 |
от 0 до 3000 |
от 0 до 1000 |
±(3,8+4,0Ъ/1000) |
±(3,5+4,0Ъ/1000) |
±(2,4+4,0-L/1000) |
±4,0 |
±3,8 |
±2,6 |
|
Super 153012 |
от 0 до 1482 |
от 0 до 3000 |
от 0 до 1200 |
±(4,0+4,0Ъ/1000) |
±(3,8+4,0Ъ/1000) |
±(2,8+4,0-L/1000) |
±4,2 |
±4,0 |
±3,0 |
|
Super 203010 |
от 0 до 2000 |
от 0 до 3000 |
от 0 до 1000 |
±(4,5+5,0Ъ/1000) |
±(4,0+5,0Ъ/1000) |
±(3,5+4,0Ъ/1000) |
±4,8 |
±4,5 |
±3,8 |
Таблица 5 - Метрологические характеристики КИМ серии Enjoy Plus
|
Модель |
Диапазон измерений, мм |
Пределы допускаемой абсолютной объёмной погрешности MPEe, мкм, (L - длина в мм) |
Пределы допускаемой абсолютной погрешности измерительной головки MPEp, мкм | ||||||
|
По оси Х |
По оси Y |
По оси Z |
С датчиком ТР20 |
С датчиками ТР200, RSP2 |
С датчиками SP25M, RSP3 |
С датчиком ТР20 |
С датчиками ТР200, RSP2 |
С датчиками SP25M, RSP3 | |
|
Enjoy Plus 564 |
от 0 до 500 |
от 0 до 600 |
от 0 до 400 |
±(2,0+3,3Ъ/1000) |
±(1,5+3,3<L/1000) |
±(1,0+3,3-L/1000) |
±2,0 |
±1,5 |
±1,0 |
|
Enjoy Plus 686 |
от 0 до 600 |
от 0 до 800 |
от 0 до 600 |
±(2,0+3,3Ъ/1000) |
±(1,5+3,3-L/1000) |
±(1,0+3,3-L/1000) |
±2,0 |
±1,5 |
±1,0 |
|
Enjoy Plus 8106 |
от 0 до 800 |
от 0 до 1000 |
от 0 до 600 |
±(2,0+3,3Ъ/1000) |
±(1,5+3,3-L/1000) |
±(1,0+3,3-L/1000) |
±2,0 |
±1,5 |
±1,0 |
|
Enjoy Plus 9158 |
от 0 до 900 |
от 0 до 1500 |
от 0 до 800 |
±(2,2+3,3Ъ/1000) |
±(1,8+3,3-L/1000) |
±(1,5+3,3-L/1000) |
±2,2 |
±1,8 |
±1,5 |
|
Enjoy Plus 10128 |
от 0 до 1000 |
от 0 до 1200 |
от 0 до 800 |
±(2,2+3,3Ъ/1000) |
±(1,8+3,3-L/1000) |
±(1,5+3,3-L/1000) |
±2,2 |
±1,8 |
±1,5 |
|
Enjoy Plus 10158 |
от 0 до 1000 |
от 0 до 1500 |
от 0 до 800 |
±(2,4+3,3Ъ/1000) |
±(1,8+3,3-L/1000) |
±(1,5+3,3-L/1000) |
±2,4 |
±1,8 |
±1,5 |
|
Enjoy Plus 10208 |
от 0 до 1000 |
от 0 до 2000 |
от 0 до 800 |
±(2,8+3,3Ъ/1000) |
±(2,2+3,3-L/1000) |
±(1,6+3,3-L/1000) |
±2,8 |
±2,2 |
±1,8 |
|
Enjoy Plus 10308 |
от 0 до 1000 |
от 0 до 2980 |
от 0 до 800 |
±(2,8+3,3Ъ/1000) |
±(2,8+3,3-L/1000) |
±(1,8+3,3-L/1000) |
±2,8 |
±2,8 |
±1,8 |
|
Enjoy Plus 121510 |
от 0 до 1200 |
от 0 до 1500 |
от 0 до 1000 |
±(3,0+3,3Ъ/1000) |
±(2,8+3,3-L/1000) |
±(2,4+3,3-L/1000) |
±3,0 |
±2,8 |
±2,6 |
|
Enjoy Plus 122210 |
от 0 до 1200 |
от 0 до 2200 |
от 0 до 1000 |
±(3,5+3,3Ъ/1000) |
±(3,0+3,3Ъ/1000) |
±(2,4+3,3-L/1000) |
±3,5 |
±3,0 |
±2,6 |
|
Enjoy Plus 123010 |
от 0 до 1200 |
от 0 до 3000 |
от 0 до 1000 |
±(3,5+4,0Ъ/1000) |
±(3,0+4,0Ъ/1000) |
±(2,4+4,0-L/1000) |
±3,8 |
±3,0 |
±2,6 |
|
Enjoy Plus 152210 |
от 0 до 1500 |
от 0 до 2200 |
от 0 до 1000 |
±(4,0+4,0Ъ/1000) |
±(3,5+4,0Ъ/1000) |
±(2,8+4,0-L/1000) |
±4,2 |
±3,5 |
±3,0 |
|
Enjoy Plus 153010 |
от 0 до 1500 |
от 0 до 3000 |
от 0 до 1000 |
±(4,0+4,0Ъ/1000) |
±(3,5+4,0Ъ/1000) |
±(3,0+4,0Ъ/1000) |
±4,2 |
±3,5 |
±3,2 |
|
Enjoy Plus 153012 |
от 0 до 1482 |
от 0 до 3000 |
от 0 до 1200 |
±(4,2+4,0-L/1000) |
±(3,8+4,0Ъ/1000) |
±(3,2+4,0-L/1000) |
±4,5 |
±4,0 |
±3,5 |
Таблица 6 - Метрологические характеристики КИМ серии Glory
|
Модель |
Диапазон измерений, мм |
Пределы допускаемой абсолютной объёмной погрешности MPEe, мкм, (L - длина в мм) |
Пределы допускаемой абсолютной погрешности измерительной головки MPEp, мкм | ||||||
|
По оси Х |
По оси Y |
По оси Z |
С датчиком ТР20 |
С датчиками ТР200, RSP2 |
С датчиками SP25M, RSP3 |
С датчиком ТР20 |
С датчиками ТР200, RSP2 |
С датчиками SP25M, RSP3 | |
|
Glory 564 |
от 0 до 500 |
от 0 до 600 |
от 0 до 400 |
±(2,0+3,3Ъ/1000) |
±(1,5+3,3<L/1000) |
±(1,0+3,3-L/1000) |
±2,0 |
±1,5 |
±1,0 |
|
Glory 686 |
от 0 до 600 |
от 0 до 800 |
от 0 до 600 |
±(2,0+3,3Ъ/1000) |
±(1,5+3,3-L/1000) |
±(1,0+3,3-L/1000) |
±2,0 |
±1,5 |
±1,0 |
|
Glory 8106 |
от 0 до 800 |
от 0 до 1000 |
от 0 до 600 |
±(2,0+3,3Ъ/1000) |
±(1,5+3,3-L/1000) |
±(1,0+3,3-L/1000) |
±2,0 |
±1,5 |
±1,0 |
|
Glory 9158 |
от 0 до 900 |
от 0 до 1500 |
от 0 до 800 |
±(2,2+3,3-L/1000) |
±(1,8+3,3-L/1000) |
±(1,5+3,3-L/1000) |
±2,2 |
±1,8 |
±1,5 |
|
Glory 10128 |
от 0 до 1000 |
от 0 до 1200 |
от 0 до 800 |
±(2,2+3,3-L/1000) |
±(1,8+3,3-L/1000) |
±(1,5+3,3-L/1000) |
±2,2 |
±1,8 |
±1,5 |
|
Glory 10158 |
от 0 до 1000 |
от 0 до 1500 |
от 0 до 800 |
±(2,4+3,3-L/1000) |
±(1,8+3,3-L/1000) |
±(1,5+3,3-L/1000) |
±2,4 |
±1,8 |
±1,5 |
|
Glory 10208 |
от 0 до 1000 |
от 0 до 2100 |
от 0 до 800 |
±(2,8+3,3-L/1000) |
±(2,6+3,3-L/1000) |
±(2,4+3,3-L/1000) |
±2,8 |
±2,6 |
±2,4 |
|
Glory 10308 |
от 0 до 1000 |
от 0 до 2980 |
от 0 до 800 |
±(3,0+3,3Ъ/1000) |
±(2,8+3,3-L/1000) |
±(2,6+3,3-L/1000) |
±3,0 |
±2,8 |
±2,6 |
|
Glory 121510 |
от 0 до 1200 |
от 0 до 1500 |
от 0 до 1000 |
±(3,0+3,3Ъ/1000) |
±(2,8+3,3-L/1000) |
±(2,6+3,3-L/1000) |
±3,0 |
±2,8 |
±2,6 |
|
Glory 122210 |
от 0 до 1200 |
от 0 до 2200 |
от 0 до 1000 |
±(3,5+3,3Ъ/1000) |
±(3,2+3,3-L/1000) |
±(3,0+3,3-L/1000) |
±3,5 |
±3,2 |
±3,0 |
|
Glory 123010 |
от 0 до 1200 |
от 0 до 3000 |
от 0 до 1000 |
±(4,2+4,0-L/1000) |
±(4,0+4,0-L/1000) |
±(3,8+4,0-L/1000) |
±4,2 |
±4,0 |
±3,8 |
|
Glory 152210 |
от 0 до 1500 |
от 0 до 2200 |
от 0 до 1000 |
±(4,5+4,0-L/1000) |
±(4,2+4,0-L/1000) |
±(4,2+4,0-L/1000) |
±4,5 |
±4,2 |
±4,2 |
|
Glory 153010 |
от 0 до 1500 |
от 0 до 3000 |
от 0 до 1000 |
±(4,8+4,0-L/1000) |
±(4,5+4,0-L/1000) |
±(4,2+4,0-L/1000) |
±4,8 |
±4,5 |
±4,2 |
|
Glory 153012 |
от 0 до 1482 |
от 0 до 3000 |
от 0 до 1200 |
±(4,8+4,0-L/1000) |
±(4,5+4,0-L/1000) |
±(4,2+4,0-L/1000) |
±4,8 |
±4,5 |
±4,2 |
Таблица 7 - Метрологические характеристики КИМ серии Croma
|
Модель |
Диапазон измерений, мм |
Пределы допускаемой абсолютной объёмной погрешности MPEe, мкм, (L - длина в мм) |
Пределы допускаемой абсолютной погрешности измерительной головки MPEp, мкм | ||||||
|
По оси Х |
По оси Y |
По оси Z |
С датчиком HP-T |
С датчиками HP-TMe, TP20 |
С датчиками HP-THDe, TP200 |
С датчиком HP-T |
С датчиками HP-TMe, TP20 |
С датчиками HP-THDe, TP200 | |
|
Croma 564 |
от 0 до 500 |
от 0 до 600 |
от 0 до 400 |
±(2,6+L/300) |
±(2,5+L/300) |
±(2,3+L/300) |
±2,9 |
±2,7 |
±2,5 |
|
Croma 686 |
от 0 до 600 |
от 0 до 800 |
от 0 до 600 |
±(2,6+L/300) |
±(2,5+L/300) |
±(2,3+L/300) |
±2,9 |
±2,7 |
±2,5 |
|
Croma 8106 |
от 0 до 800 |
от 0 до 1000 |
от 0 до 600 |
±(2,8+L/300) |
±(2,6+L/300) |
±(2,4+L/300) |
±3,0 |
±2,8 |
±2,6 |
|
Croma 8126 |
от 0 до 800 |
от 0 до 1200 |
от 0 до 600 |
±(2,8+L/300) |
±(2,6+L/300) |
±(2,4+L/300) |
±3,0 |
±2,8 |
±2,6 |
|
Croma 8156 |
от 0 до 800 |
от 0 до 1500 |
от 0 до 600 |
±(2,8+L/300) |
±(2,6+L/300) |
±(2,4+L/300) |
±3,0 |
±2,8 |
±2,6 |
|
Croma 10128 |
от 0 до 1000 |
от 0 до 1200 |
от 0 до 800 |
±(3,0+L/300) |
±(2,8+L/300) |
±(2,6+L/300) |
±3,2 |
±3,0 |
±2,8 |
|
Croma 10158 |
от 0 до 1000 |
от 0 до 1500 |
от 0 до 800 |
±(3,0+L/300) |
±(2,8+L/300) |
±(2,6+L/300) |
±3,2 |
±3,0 |
±2,8 |
|
Croma 10218 |
от 0 до 1000 |
от 0 до 2100 |
от 0 до 800 |
±(3,0+L/300) |
±(2,8+L/300) |
±(2,6+L/300) |
±3,2 |
±3,0 |
±2,8 |
|
Croma 10308 |
от 0 до 1000 |
от 0 до 2980 |
от 0 до 800 |
±(3,0+L/300) |
±(2,8+L/300) |
±(2,6+L/300) |
±3,2 |
±3,0 |
±2,8 |
|
Croma 121510 |
от 0 до 1200 |
от 0 до 1500 |
от 0 до 1000 |
- |
±(3,1+L/300) |
±(2,9+L/300) |
- |
±3,6 |
±3,4 |
|
Croma 122210 |
от 0 до 1200 |
от 0 до 2200 |
от 0 до 1000 |
- |
±(3,1+L/300) |
±(2,9+L/300) |
- |
±3,6 |
±3,4 |
|
Croma 123010 |
от 0 до 1200 |
от 0 до 3000 |
от 0 до 1000 |
- |
±(3,1+L/300) |
±(2,9+L/300) |
- |
±3,6 |
±3,4 |
|
Croma 152210 |
от 0 до 1500 |
от 0 до 2200 |
от 0 до 1000 |
- |
±(3,6+L/300) |
±(3,4+L/300) |
- |
±4,1 |
±3,9 |
|
Croma 153010 |
от 0 до 1500 |
от 0 до 3000 |
от 0 до 1000 |
- |
±(3,6+L/300) |
±(3,4+L/300) |
- |
±4,1 |
±3,9 |
|
Croma 152212 |
от 0 до 1500 |
от 0 до 2200 |
от 0 до 1200 |
- |
±(4,1+L/300) |
±(3,9+L/300) |
- |
±4,6 |
±4,4 |
|
Croma 153012 |
от 0 до 1482 |
от 0 до 3000 |
от 0 до 1200 |
- |
±(4,1+L/300) |
±(3,9+L/300) |
- |
±4,6 |
±4,4 |
Таблица 8 - Метрологические характеристики КИМ серии Croma Plus
|
Модель |
Диапазон измерений, мм |
Пределы допускаемой абсолютной объёмной погрешности MPEe, мкм, (L - длина в мм) |
Пределы допускаемой абсолютной погрешности измерительной головки MPEp, мкм | ||||||
|
По оси Х |
По оси Y |
По оси Z |
С датчиками HP-T, HP-TMe, TP20 |
С датчиками, HP-THDe, RSP2, TP200 |
С датчиками HP-S-X1S, HP-S-X1H, HP-S-X1C, HP-S-X5, SP25M, RSP3 |
С датчиками HP-T, HP-TMe, TP20 |
С датчиками HP-THDe, RSP2, TP200 |
С датчиками HP-S-X1S, HP-S-X1H, HP-S-X1C, HP-S-X5, SP25M RSP3 | |
|
Croma Plus 564 |
от 0 до 500 |
от 0 до 600 |
от 0 до 400 |
±(2,3+L/300) |
±(2,1+L/300) |
±(1,9+L/300) |
±2,5 |
±2,3 |
±2,1 |
|
Croma Plus 686 |
от 0 до 600 |
от 0 до 800 |
от 0 до 600 |
±(2,3+L/300) |
±(2,1+L/300) |
±(1,9+L/300) |
±2,5 |
±2,3 |
±2,1 |
|
Croma Plus 8106 |
от 0 до 800 |
от 0 до 1000 |
от 0 до 600 |
±(2,4+L/300) |
±(2,2+L/300) |
±(2,0+L/300) |
±2,6 |
±2,5 |
±2,2 |
|
Croma Plus 8126 |
от 0 до 800 |
от 0 до 1200 |
от 0 до 600 |
±(2,4+L/300) |
±(2,2+L/300) |
±(2,0+L/300) |
±2,6 |
±2,5 |
±2,2 |
|
Croma Plus 8156 |
от 0 до 800 |
от 0 до 1500 |
от 0 до 600 |
±(2,4+L/300) |
±(2,2+L/300) |
±(2,0+L/300) |
±2,6 |
±2,5 |
±2,2 |
|
Croma Plus 10128 |
от 0 до 1000 |
от 0 до 1200 |
от 0 до 800 |
±(2,6+L/300) |
±(2,4+L/300) |
±(2,3+L/300) |
±2,8 |
±2,7 |
±2,5 |
|
Croma Plus 10158 |
от 0 до 1000 |
от 0 до 1500 |
от 0 до 800 |
±(2,6+L/300) |
±(2,4+L/300) |
±(2,3+L/300) |
±2,8 |
±2,7 |
±2,5 |
|
Croma Plus 10218 |
от 0 до 1000 |
от 0 до 2100 |
от 0 до 800 |
±(2,6+L/300) |
±(2,4+L/300) |
±(2,3+L/300) |
±2,8 |
±2,7 |
±2,5 |
|
Croma Plus 10308 |
от 0 до 1000 |
от 0 до 2980 |
от 0 до 800 |
±(2,6+L/300) |
±(2,4+L/300) |
±(2,3+L/300) |
±2,8 |
±2,7 |
±2,5 |
|
Croma Plus 121510 |
от 0 до 1200 |
от 0 до 1500 |
от 0 до 1000 |
±(2,9+L/300) |
±(2,7+L/300) |
±(2,6+L/300) |
±3,4 |
±3,3 |
±3,1 |
|
Croma Plus 122210 |
от 0 до 1200 |
от 0 до 2200 |
от 0 до 1000 |
±(2,9+L/300) |
±(2,7+L/300) |
±(2,6+L/300) |
±3,4 |
±3,3 |
±3,1 |
|
Croma Plus 123010 |
от 0 до 1200 |
от 0 до 3000 |
от 0 до 1000 |
±(2,9+L/300) |
±(2,7+L/300) |
±(2,6+L/300) |
±3,4 |
±3,3 |
±3,1 |
|
Croma Plus 152210 |
от 0 до 1500 |
от 0 до 2200 |
от 0 до 1000 |
±(3,4+L/300) |
±(3,2+L/300) |
±(3,1+L/300) |
±3,9 |
±3,8 |
±3,6 |
|
Croma Plus 153010 |
от 0 до 1500 |
от 0 до 3000 |
от 0 до 1000 |
±(3,4+L/300) |
±(3,2+L/300) |
±(3,1+L/300) |
±3,9 |
±3,8 |
±3,6 |
|
Croma Plus 152212 |
от 0 до 1500 |
от 0 до 2200 |
от 0 до 1200 |
±(3,9+L/300) |
±(3,7+L/300) |
±(3,6+L/300) |
±4,4 |
±4,3 |
±4,1 |
|
Croma Plus 153012 |
от 0 до 1482 |
от 0 до 3000 |
от 0 до 1200 |
±(3,9+L/300) |
±(3,7+L/300) |
±(3,6+L/300) |
±4,4 |
±4,3 |
±4,1 |
Таблица 9 - Метрологические характеристики КИМ серии Croma Classic
|
Модель |
Диапазон измерений, мм |
Пределы допускаемой абсолютной объёмной погрешности MPEe, мкм, (L - длина в мм) |
Пределы допускаемой абсолютной погрешности измерительной головки MPEp, мкм | ||||||
|
По оси Х |
По оси Y |
По оси Z |
С датчиком HP-T |
С датчиками HP-TMe, TP20 |
С датчиками HP-THDe, TP200 |
С датчиком HP-T |
С датчиками HP-TMe, TP20 |
С датчиками HP-THDe, TP200 | |
|
Croma Classic 564 |
от 0 до 500 |
от 0 до 600 |
от 0 до 400 |
±(2,8+L/300) |
±(2,6+L/300) |
±(2,4+L/300) |
±3,1 |
±2,9 |
±2,7 |
|
Croma Classic 686 |
от 0 до 600 |
от 0 до 800 |
от 0 до 600 |
±(2,8+L/300) |
±(2,6+L/300) |
±(2,4+L/300) |
±3,1 |
±2,9 |
±2,7 |
|
Croma Classic 8106 |
от 0 до 800 |
от 0 до 1000 |
от 0 до 600 |
±(3,0+L/300) |
±(2,8+L/300) |
±(2,6+L/300) |
±3,2 |
±3,0 |
±2,8 |
|
Croma Classic 8126 |
от 0 до 800 |
от 0 до 1200 |
от 0 до 600 |
±(3,0+L/300) |
±(2,8+L/300) |
±(2,6+L/300) |
±3,2 |
±3,0 |
±2,8 |
|
Croma Classic 8156 |
от 0 до 800 |
от 0 до 1500 |
от 0 до 600 |
±(3,0+L/300) |
±(2,8+L/300) |
±(2,6+L/300) |
±3,2 |
±3,0 |
±2,8 |
|
Croma Classic 10128 |
от 0 до 1000 |
от 0 до 1200 |
от 0 до 800 |
±(3,2+L/300) |
±(3,0+L/300) |
±(2,8+L/300) |
±3,4 |
±3,2 |
±3,0 |
|
Croma Classic 10158 |
от 0 до 1000 |
от 0 до 1500 |
от 0 до 800 |
±(3,2+L/300) |
±(3,0+L/300) |
±(2,8+L/300) |
±3,4 |
±3,2 |
±3,0 |
|
Croma Classic 10218 |
от 0 до 1000 |
от 0 до 2100 |
от 0 до 800 |
±(3,2+L/300) |
±(3,0+L/300) |
±(2,8+L/300) |
±3,4 |
±3,2 |
±3,0 |
|
Croma Classic 10308 |
от 0 до 1000 |
от 0 до 2980 |
от 0 до 800 |
±(3,2+L/300) |
±(3,0+L/300) |
±(2,8+L/300) |
±3,4 |
±3,2 |
±3,0 |
|
Croma Classic 121510 |
от 0 до 1200 |
от 0 до 1500 |
от 0 до 1000 |
- |
±(3,3+L/300) |
±(3,1+L/300) |
- |
±3,8 |
±3,6 |
|
Croma Classic 122210 |
от 0 до 1200 |
от 0 до 2200 |
от 0 до 1000 |
- |
±(3,3+L/300) |
±(3,1+L/300) |
- |
±3,8 |
±3,6 |
|
Croma Classic 123010 |
от 0 до 1200 |
от 0 до 3000 |
от 0 до 1000 |
- |
±(3,3+L/300) |
±(3,1+L/300) |
- |
±3,8 |
±3,6 |
|
Croma Classic 152210 |
от 0 до 1500 |
от 0 до 2200 |
от 0 до 1000 |
- |
±(3,8+L/300) |
±(3,6+L/300) |
- |
±4,3 |
±4,1 |
|
Croma Classic 153010 |
от 0 до 1500 |
от 0 до 3000 |
от 0 до 1000 |
- |
±(3,8+L/300) |
±(3,6+L/300) |
- |
±4,3 |
±4,1 |
|
Croma Classic 152212 |
от 0 до 1500 |
от 0 до 2200 |
от 0 до 1200 |
- |
±(4,3+L/300) |
- |
- |
±4,8 |
±4,6 |
|
Croma Classic 153012 |
от 0 до 1482 |
от 0 до 3000 |
от 0 до 1200 |
- |
±(4,3+L/300) |
- |
- |
±4,8 |
±4,6 |
|
Модель |
Диапазон измерений, мм |
Пределы допускаемой абсолютной объёмной погрешности MPEe, мкм (L - длина в мм) |
Пределы допускаемой абсолютной погрешности измерительной головки MPEp, мкм | ||||
|
По оси Х |
По оси Y |
По оси Z |
С датчиками ТР200, RSP2 |
С датчиками SP25M, RSP3 |
С датчиками ТР200, RSP2 |
С датчиками SP25M, RSP3 | |
|
Greenwich 554 |
от 0 до 500 |
от 0 до 500 |
от 0 до 400 |
±(1,0+L/350) |
±(0,8+L/350) |
±1,0 |
±0,8 |
|
Greenwich 686 |
от 0 до 600 |
от 0 до 800 |
от 0 до 600 |
±(1,2+L/350) |
±(1,0+L/350) |
±1,2 |
±1,0 |
|
Greenwich 8106 |
от 0 до 800 |
от 0 до 1000 |
от 0 до 600 |
±(1,4+L/350) |
±(1,2+L/350) |
±1,4 |
±1,2 |
|
Greenwich 9158 |
от 0 до 900 |
от 0 до 1500 |
от 0 до 800 |
±(1,6+L/35o) |
±(1,4+L/35o) |
±1,6 |
±1,4 |
|
Greenwich 10128 |
от 0 до 1000 |
от 0 до 1200 |
от 0 до 800 |
±(1,8+L/350) |
±(1,6+L/350) |
±1,8 |
±1,6 |
|
Greenwich 10158 |
от 0 до 1000 |
от 0 до 1500 |
от 0 до 800 |
±(1,8+L/35o) |
±(1,6+L/35o) |
±1,8 |
±1,6 |
|
Greenwich 10208 |
от 0 до 1000 |
от 0 до 2000 |
от 0 до 800 |
±(2,0+L/350) |
±(1,8+L/35o) |
±2,0 |
±1,8 |
|
Greenwich 10308 |
от 0 до 1000 |
от 0 до 2980 |
от 0 до 800 |
±(2,2+L/350) |
±(2,0+L/350) |
±2,2 |
±2,0 |
|
Greenwich 121208 |
от 0 до 1200 |
от 0 до 1200 |
от 0 до 800 |
±(2,2+L/350) |
±(2,0+L/350) |
±2,2 |
±2,0 |
|
Greenwich 121808 |
от 0 до 1200 |
от 0 до 1800 |
от 0 до 800 |
±(2,4+L/350) |
±(2,2+L/350) |
±2,4 |
±2,2 |
Таблица 11 - Габаритные размеры и масса
|
Модель |
Габаритные размеры, мм, не более |
Масса КИМ, кг, не более |
Масса измеряемой детали, кг, не более | ||
|
Длина |
Ширина |
Высота | |||
|
Smart 686 |
1400 |
2070 |
2750 |
730 |
300 |
|
Smart 8106 |
1600 |
2070 |
2750 |
1074 |
500 |
|
Smart 9158 |
1700 |
2570 |
3150 |
1470 |
500 |
|
Smart 10128 |
1800 |
2270 |
3150 |
1785 |
1300 |
|
Smart 10158 |
1800 |
2570 |
3150 |
2090 |
1500 |
|
Smart 121510 |
2000 |
2570 |
3550 |
3792 |
1800 |
|
Smart Manual 454 |
1085 |
1145 |
2300 |
490 |
250 |
|
Smart Manual 564 |
1185 |
1245 |
2300 |
590 |
300 |
|
Smart Manual 686 |
1285 |
1445 |
2700 |
730 |
300 |
|
Super 564 |
1300 |
1450 |
2100 |
1840 |
500 |
|
Super 575 |
1300 |
1550 |
2500 |
2140 |
700 |
|
Super 8106 |
1600 |
1850 |
2700 |
2260 |
800 |
|
Super 9158 |
1700 |
2350 |
3100 |
3250 |
900 |
|
Super 10128 |
1800 |
2050 |
3100 |
3640 |
1000 |
|
Super 10158 |
1800 |
2350 |
3100 |
3840 |
1000 |
|
Super 10208 |
1800 |
2850 |
3100 |
4200 |
1500 |
|
Super 10308 |
1800 |
3850 |
3100 |
6850 |
2000 |
|
Super 121510 |
2000 |
2440 |
3500 |
4200 |
1500 |
|
Super 122210 |
2000 |
3510 |
3500 |
4500 |
1500 |
|
Super 123010 |
2000 |
4310 |
3540 |
7260 |
2000 |
|
Super 152210 |
2300 |
3510 |
3500 |
6500 |
2000 |
|
Super 153010 |
2300 |
4310 |
3500 |
7500 |
2000 |
|
Super 153012 |
2300 |
4310 |
3900 |
7670 |
2000 |
|
Super 203010 |
2950 |
4470 |
3700 |
9700 |
2500 |
|
Enjoy Plus 564 |
1400 |
1750 |
2500 |
1840 |
500 |
|
Enjoy Plus 686 |
1500 |
1950 |
27000 |
2140 |
700 |
|
Enjoy Plus 8106 |
1700 |
2150 |
2900 |
2260 |
800 |
|
Enjoy Plus 9158 |
1800 |
2550 |
3300 |
3250 |
900 |
|
Enjoy Plus 10128 |
1900 |
2350 |
3300 |
3640 |
1000 |
|
Enjoy Plus 10158 |
1900 |
2600 |
3300 |
3840 |
1000 |
|
Enjoy Plus 10208 |
1800 |
3150 |
3300 |
4200 |
1500 |
|
Enjoy Plus 10308 |
1800 |
4150 |
3300 |
6850 |
2000 |
|
Enjoy Plus 121510 |
2100 |
2600 |
3700 |
4200 |
1500 |
|
Enjoy Plus 122210 |
2100 |
3400 |
3300 |
4500 |
1500 |
|
Enjoy Plus 123010 |
2100 |
4200 |
3300 |
7260 |
2000 |
|
Enjoy Plus 152210 |
2400 |
3400 |
3700 |
6500 |
2000 |
|
Enjoy Plus 153010 |
2400 |
4200 |
3700 |
7500 |
2000 |
|
Enjoy Plus 153012 |
2400 |
4200 |
4100 |
7670 |
2000 |
|
Glory 564 |
1275 |
1810 |
2400 |
1840 |
500 |
|
Glory 686 |
1375 |
2010 |
2800 |
2140 |
700 |
|
Glory 8106 |
1575 |
2510 |
2800 |
2260 |
800 |
|
Glory 9158 |
1675 |
2710 |
3200 |
3250 |
900 |
|
Glory 10128 |
1775 |
2355 |
3200 |
3640 |
1000 |
|
Glory 10158 |
1775 |
2710 |
3200 |
3840 |
1000 |
Продолжение таблицы 11
|
Модель |
Габаритные размеры, мм, не более |
Масса КИМ, кг, не более |
Масса измеряемой детали, кг, не более | ||
|
Длина |
Ширина |
Высота | |||
|
Glory 10208 |
1775 |
3210 |
3200 |
4200 |
1500 |
|
Glory 10308 |
1775 |
4210 |
3200 |
6850 |
2000 |
|
Glory 121510 |
1975 |
2710 |
3600 |
4200 |
1500 |
|
Glory 122210 |
1975 |
3410 |
3600 |
4500 |
1500 |
|
Glory 123010 |
1975 |
4210 |
3600 |
7260 |
2000 |
|
Glory 152210 |
2175 |
3410 |
3600 |
6500 |
2000 |
|
Glory 153010 |
2175 |
4210 |
3600 |
7500 |
2000 |
|
Glory 153012 |
2175 |
4210 |
4000 |
7670 |
2000 |
|
Croma 564 |
1055 |
1535 |
2247 |
590 |
300 |
|
Croma 686 |
1150 |
1735 |
2630 |
730 |
300 |
|
Croma 8106 |
1350 |
1935 |
2640 |
1074 |
500 |
|
Croma 8126 |
1350 |
2135 |
2640 |
1196 |
500 |
|
Croma 8156 |
1350 |
2435 |
2640 |
1379 |
500 |
|
Croma 10128 |
1615 |
2220 |
2940 |
1785 |
1300 |
|
Croma 10158 |
1615 |
2520 |
2940 |
2090 |
1500 |
|
Croma 10218 |
1615 |
3120 |
2950 |
2625 |
1800 |
|
Croma 10308 |
1615 |
4020 |
3010 |
4400 |
2000 |
|
Croma 121510 |
1840 |
2895 |
3360 |
3792 |
1800 |
|
Croma 122210 |
1840 |
3595 |
3410 |
5696 |
2250 |
|
Croma 123010 |
1840 |
4395 |
3440 |
7637 |
2250 |
|
Croma 152210 |
2140 |
3595 |
3410 |
6730 |
2250 |
|
Croma 153010 |
2140 |
4395 |
3440 |
9046 |
2250 |
|
Croma 152212 |
2140 |
3595 |
3810 |
6760 |
2250 |
|
Croma 153012 |
2140 |
4395 |
3840 |
9076 |
2250 |
|
Croma Plus 564 |
1055 |
1535 |
2247 |
590 |
300 |
|
Croma Plus 686 |
1150 |
1735 |
2630 |
730 |
300 |
|
Croma Plus 8106 |
1350 |
1935 |
2640 |
1074 |
500 |
|
Croma Plus 8126 |
1350 |
2135 |
2640 |
1196 |
500 |
|
Croma Plus 8156 |
1350 |
2435 |
2640 |
1379 |
500 |
|
Croma Plus 10128 |
1615 |
2220 |
2940 |
1785 |
1300 |
|
Croma Plus 10158 |
1615 |
2520 |
2940 |
2090 |
1500 |
|
Croma Plus 10218 |
1615 |
3120 |
2950 |
2625 |
1800 |
|
Croma Plus 10308 |
1615 |
4020 |
3010 |
4400 |
2000 |
|
Croma Plus 121510 |
1840 |
2895 |
3360 |
3792 |
1800 |
|
Croma Plus 122210 |
1840 |
3595 |
3410 |
5696 |
2250 |
|
Croma Plus 123010 |
1840 |
4395 |
3440 |
7637 |
2250 |
|
Croma Plus 152210 |
2140 |
3595 |
3410 |
6730 |
2250 |
|
Croma Plus 153010 |
2140 |
4395 |
3440 |
9046 |
2250 |
|
Croma Plus 152212 |
2140 |
3595 |
3810 |
6760 |
2250 |
|
Croma Plus 153012 |
2140 |
4395 |
3840 |
9076 |
2250 |
|
Croma Classic 564 |
1055 |
1535 |
2247 |
590 |
300 |
|
Croma Classic 686 |
1150 |
1735 |
2630 |
730 |
300 |
|
Croma Classic 8106 |
1350 |
1935 |
2640 |
1074 |
500 |
Продолжение таблицы 11
|
Модель |
Габаритные размеры, мм, не более |
Масса КИМ, кг, не более |
Масса измеряемой детали, кг, не более | ||
|
Длина |
Ширина |
Высота | |||
|
Croma Classic 8126 |
1350 |
2135 |
2640 |
1196 |
500 |
|
Croma Classic 8156 |
1350 |
2435 |
2640 |
1379 |
500 |
|
Croma Classic 10128 |
1615 |
2220 |
2940 |
1785 |
1300 |
|
Croma Classic 10158 |
1615 |
2520 |
2940 |
2090 |
1500 |
|
Croma Classic 10218 |
1615 |
3120 |
2950 |
2625 |
1800 |
|
Croma Classic 10308 |
1615 |
4020 |
3010 |
4400 |
2000 |
|
Croma Classic 121510 |
1840 |
2895 |
3360 |
3792 |
1800 |
|
Croma Classic 122210 |
1840 |
3595 |
3410 |
5696 |
2250 |
|
Croma Classic 123010 |
1840 |
4395 |
3440 |
7637 |
2250 |
|
Croma Classic 152210 |
2140 |
3595 |
3410 |
6730 |
2250 |
|
Croma Classic 153010 |
2140 |
4395 |
3440 |
9046 |
2250 |
|
Croma Classic 152212 |
2140 |
3595 |
3810 |
6760 |
2250 |
|
Croma Classic 153012 |
2140 |
4395 |
3840 |
9076 |
2250 |
|
Greenwich 554 |
1760 |
1750 |
2950 |
3800 |
1000 |
|
Greenwich 686 |
1860 |
2050 |
3350 |
4200 |
1200 |
|
Greenwich 8106 |
2060 |
2250 |
3350 |
4560 |
1400 |
|
Greenwich 9158 |
2160 |
2750 |
3750 |
6200 |
1800 |
|
Greenwich 10128 |
2260 |
2450 |
3750 |
6800 |
2100 |
|
Greenwich 10158 |
2260 |
2750 |
3750 |
7100 |
2100 |
|
Greenwich 10208 |
2260 |
3250 |
3750 |
8400 |
2500 |
|
Greenwich 10308 |
2260 |
4250 |
3750 |
8600 |
2500 |
|
Greenwich 121208 |
2460 |
2450 |
3750 |
9000 |
3000 |
|
Greenwich 121808 |
2460 |
3050 |
3750 |
9400 |
3000 |
Таблица 12 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Температура окружающего воздуха, °С |
От +18 до +22 |
|
Допускаемое изменение температуры, °С, не более, в течении: 1 ч 24 ч |
0,5 1,0 |
|
Относительная влажность воздуха, без конденсата, %, не более |
70 |
|
Напряжение питания переменного тока, В |
220±11 |
|
Частота переменного тока, Гц |
50/60 |
|
Давление сжатого воздуха, МПа |
От 8 до 15 |
|
Расход воздуха при измерении, нл/мин |
От 0,12 до 0,20 |
Таблица 13 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
3 |
|
Средняя наработка на отказ, ч |
60000 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации и паспорта типографским методом.
Комплектность
Таблица 14 - Комплектность средства измерений
|
Наименование |
Обозначение |
Комплектность |
|

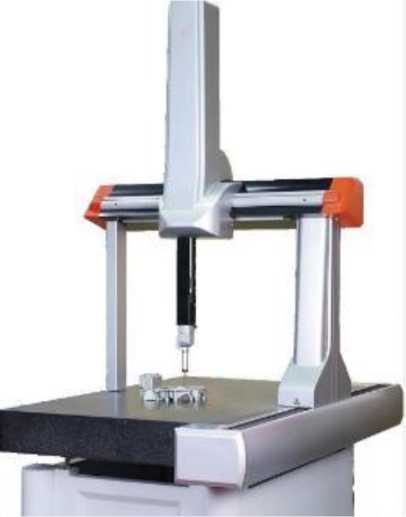

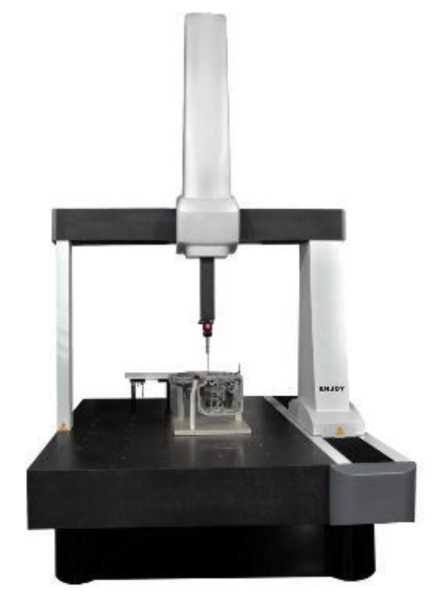

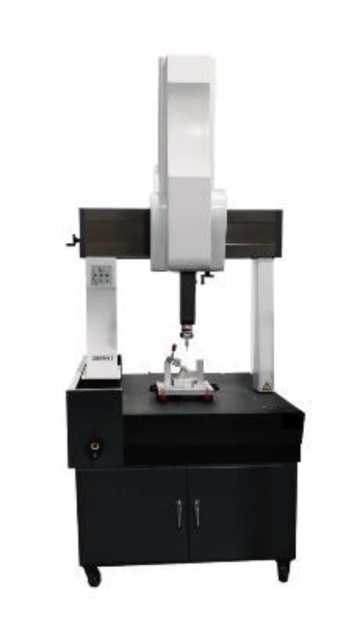

Машина координатно-измерительная |
ФОДИС |
1 шт. |
|
Калибровочная сфера |
- |
1 шт. |
|
Программное обеспечение на электронном носителе |
- |
1 шт. |
|
Паспорт |
- |
1 экз. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Руководство пользователя программным обеспечением |
- |
1 экз. |
Сведения о методах измерений
приведены в разделе 6 «Методика измерений» руководства по эксплуатации.
Нормативные документы
Государственная поверочная схема для средств измерений геометрических параметров поверхностей сложной формы, в том числе эвольвентных поверхностей и угла наклона линии зуба, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 6 апреля 2021 г. № 472;
ТУ 26.51.66-001-36088358-2024 «Машины координатно-измерительные ФОДИС. Технические условия».
Смотрите также
