Установки трубопоршневые поверочные ТПУ «Новатор»
| Номер в ГРСИ РФ: | 97953-26 |
|---|---|
| Производитель / заявитель: | ООО «ПК «Система», Республика Башкортостан, г. Октябрьский |
Установки трубопоршневые поверочные ТПУ «Новатор» (далее - ТПУ) предназначены для измерений, воспроизведения, хранения и передачи единицы объема жидкости в потоке при проведении исследований, испытаний, поверки и калибровки средств измерений и эталонов единицы объема жидкости в потоке.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97953-26 | |||||||||
| Действует | по 11.03.2031 | |||||||||
| Наименование | Установки трубопоршневые поверочные | |||||||||
| Модель | ТПУ «Новатор» | |||||||||
| Модификации |
Х1-Х2-Х3-Х4, где: Х1 - Модификация ТПУ: Сапфир – однонаправленная ТПУ; Мера – двунаправленная ТПУ Х2 - Наибольший воспроизводимый расход жидкости Х3 - Наибольшее избыточное давление жидкости Х4 - Пределы допускаемой относительной погрешности На испытании представлены: Сапфир-100-10-0,05 Мера-650-10-0,1 |
|||||||||
| Приказы |
№453 от
11.03.2026
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | db33b469-962f-ef47-87d3-f5a8d2e9fd76 | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
ООО «ПК «Система», РОССИЯ, 452616, Республика Башкортостан, г. о. город Октябрьский, г. Октябрьский, ул. Космонавтов, зд. 2/4
Поверка
| Методика поверки / информация о поверке |
МП 1767-1-2025 Государственная система обеспечения единства измерений. Установки трубопоршневые поверочные ТПУ «Новатор». Методика поверки
(с 11.03.2026)
|
| Межповерочный интервал / Периодичность поверки |
2 года
Для стационарного исполнения
1 год
Для передвижного исполнения
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97953-26: Описание типа
2026-97953-26.pdf
|
Скачать | 366 КБ | |
|
97953-26: Методика поверки
МП 1767-1-2025
2026-mp97953-26.pdf
|
Скачать | 5.4 MБ |
Описание типа
Назначение
Установки трубопоршневые поверочные ТПУ «Новатор» (далее - ТПУ) предназначены для измерений, воспроизведения, хранения и передачи единицы объема жидкости в потоке при проведении исследований, испытаний, поверки и калибровки средств измерений и эталонов единицы объема жидкости в потоке.
Описание
Принцип действия ТПУ заключается в повторяющемся вытеснении известного объема жидкости из цилиндрического калиброванного участка шаровым поршнем, совершающим движение под действием потока жидкости.
ТПУ состоят из цилиндрического калиброванного участка, шарового поршня, детекторов прохода, устройства переключения потока на базе шаровых кранов, камеры загрузки-выгрузки шарового поршня с быстросъемной крышкой, средств измерений температуры и давления жидкости утвержденного типа.
Для измерений температуры применяются преобразователи температуры или термометры, для которых предусмотрены места для установки на входном и выходном коллекторах ТПУ. Для измерений давления применяются преобразователи давления или манометры, для которых предусмотрены места для установки на входном и выходном коллекторах ТПУ.
При работе ТПУ и средство измерений (поверяемые, калибруемые, испытуемые, контролируемые, исследуемые расходомеры (преобразователи расхода, счетчики, расходомеры-счетчики, счетчики-расходомеры) или установки трубопоршневые поверочные) соединяют последовательно. Через технологическую схему ТПУ и средство измерений устанавливают необходимое значение расхода жидкости. Поток жидкости, проходящий через ТПУ, увлекает шаровой поршень, который свободно перемещается по цилиндрическому калиброванному участку. При воздействии шарового поршня на детектор прохода происходит генерация электрических сигналов, определяющих начало и окончание измерения.
ТПУ имеют две модификации Сапфир и Мера. ТПУ модификации Сапфир являются однонаправленными, ТПУ модификации Мера - двунаправленные. ТПУ имеют различные исполнения, отличающиеся номинальным объемом жидкости в потоке при температуре 20 °С и давлении 0 МПа, пределами допускаемой относительной погрешности (доверительными границами суммарной погрешности) при измерении (воспроизведении единицы) объема жидкости в потоке при температуре 20 °С и давлении 0 МПа, номинальным диаметром калиброванного участка, диапазоном объемного расхода жидкости, характеристиками жидкости, габаритными размерами и массой, а также могут быть стационарными или транспортируемыми (передвижными).
Маркировка ТПУ осуществляется следующим образом:
|
-X |
-х |
-х |
-х |
|
1 |
2 |
3 |
4 |
1 - Модификация ТПУ:
Сапфир - однонаправленная ТПУ;
Мера - двунаправленная ТПУ.
2 - Наибольший воспроизводимый расход жидкости, м3/ч.
3 - Наибольшее избыточное давление жидкости, МПа.
4 - Пределы допускаемой относительной погрешности (доверительные границы суммарной погрешности) при измерении (воспроизведении единицы) объема жидкости в потоке при температуре 20 °С и давлении 0 МПа, %.

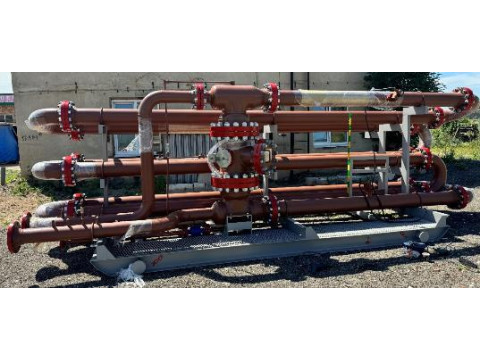

Общий вид ТПУ представлен на рисунке 1. Цвет и взаимное расположение элементов конструкции могут отличаться согласно конструкторской документацией.
а) стационарное исполнение
б) передвижное исполнение
Рисунок 1 - Общий вид ТПУ
Пломбировка ТПУ осуществляется нанесением знака поверки давлением на свинцовые (пластмассовые) пломбы, установленные на контровочных проволоках, пропущенных через отверстия в контровочных гайках, закрепленных на шпильках или через отверстия в шпильках, расположенных на диаметрально противоположных фланцах, по всей длине цилиндрического калиброванного участка и на контровочных проволоках, пропущенных через отверстия завернутых винтов клеммной коробки детекторов.
Схема пломбировки от несанкционированного доступа и обозначение места нанесения
знака поверки представлены на рисунках 2 и 3.
Отверстия для продевания контровочной проволоки (3 шт.)
Отверстия для продевания контровочной проволоки (3 шт.)
1 - секция цилиндрического калиброванного участка; 2 - фланцы присоединительные;
3 - гайка крепежная; 4 - гайка контровочная по ОСТ 1 11745; 5 - проволока контровочная;
6 - пломба; 7 - гайка контровочная, изготавливаемая по месту эксплуатации ТПУ
1 - гайка; 2 - шайба; 3 - шпилька; 4 - проволока; 5 - пломба.
Рисунок 2 - Схема пломбирования от несанкционированного доступа, обозначение места нанесения знаков поверки на фланцевые соединения калиброванного участка ТПУ
Рисунок 3 - Схема пломбирования от несанкционированного доступа, обозначение места нанесения знаков поверки на детекторы ТПУ
Заводской номер наносится в цифровом формате на маркировочную табличку, закрепленную на корпусе ТПУ, методом лазерной гравировки.
Обозначение мест нанесения знака утверждения типа и заводского номера представлены на рисунке 4.
ЕЖ
ТУ 26.51.52.110-002-79799911-2025
ПК Система
ЗАВОДСКОЙ №
ГОД ИЗГОТОВЛЕНИЯ [
НОМИНАЛЬНЫЙ ОБЪЕМ ЖИДКОСТИ В ПОТОКЕ ПРИ ТЕМПЕРАТУРЕ 20 =С И ДАВЛЕНИИ 0 МПа. М5 ПРЕДЕЛЫ ДОПУСКАЕМОЙ ОТНОСИТЕЛЬНОЙ ПОГРЕШНОСТИ (ДОВЕРИТЕЛЬНЫЕ ГРАНИЦЫ СУММАРНОЙ ПОГРЕШНОСТИ) ПРИ ИЗМЕРЕНИИ (ВОСПРОИЗВЕДЕНИИ ЕДИНИЦЫ) ОБЪЕМА ЖИДКОСТИ В ПОТОКЕ ПРИ ТЕМПЕРАТУРЕ 20 -С И ДАВЛЕНИИ 0 МТТа. % НОМИНАЛЬНЫЙ ДИАМЕТР КА. ДТЬРОВАННОТ О УЧАСТКА ДИАПАЗОН ОБЪЕМНОГО РАСХОДА ЖИДКОСТИ. М’Ч
ТЕМПЕРАТУРА, =С
ИЗБЫТОЧНОЕ ДАВЛЕНИЕ. МПа
ПЛОТНОСТЬ. КГМ’
ВЯЗКОСТЬ КИНЕМАП ГЧБСКАЯ сСт
ГАБАРИТНЫЕ РАЗМЕРЫ. УТМ
МАССА. КГ
О
Рисунок 4 - Обозначения мест нанесения знака утверждения типа и заводского номера
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение | |
|
Сапфир |
Мера | |
|
Диапазон объемного расхода жидкости1), м3/ч |
от 3 до 1100 |
от 8 до 2000 |
|
Пределы допускаемой относительной погрешности (доверительные границы суммарной погрешности) при измерении (воспроизведении единицы) объема жидкости в потоке при температуре 20 °С и давлении 0 МПа1), % |
±0,05; ±0,1 | |
|
1) - конкретное значение указано в паспорте ТПУ | ||
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение | |
|
Сапфир |
Мера | |
|
Номинальный диаметр калиброванного участка 1) |
от DN 100 до DN 400 |
от DN 200 до DN 600 |
|
Номинальный объем (номинальная вместимость) измерительного (калиброванного) участка1), м3 |
от 0,18 до 5,5 |
от 0,3 до 10,5 |
|
Измеряемая среда |
жидкость (нес 51858-2002, нефтепродус конденсат, жидю во |
эть по ГОСТ Р нефть сырая, сты, газовый ие углеводороды, да) |
|
Температура жидкости 1), °С |
от -10 до +90 | |
|
Избыточное давление жидкости 1), МПа |
от 0 до 10 | |
|
Плотность жидкости 1), кг/м3 |
от 600 до 1200 | |
|
Кинематическая вязкость жидкости 1), сСт |
от 0,55 до 200 | |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц |
380 ± 38 50 |
220 ±22 ±1 |
|
Потребляемая мощность, В^А, не более |
500 | |
|
Габаритные размеры1), мм, не более: - длина - ширина - высота |
12000 2400 3100 |
23000 4900 4400 |
|
Масса1), кг, не более |
15500 |
21500 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа |
от -45 до +50 от 30 до 90 от 84 до 107 | |
|
1) - конкретное значение указано в паспорте ТПУ | ||
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
10 |
|
Средняя наработка на отказ, ч |
20000 |
Знак утверждения типа
наносится на маркировочную табличку, закрепленную на корпусе ТПУ, методом лазерной гравировки, а также в верхнюю часть по центру титульного листа руководства по эксплуатации и паспорта типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Установка трубопоршневая поверочная |
ТПУ «Новатор» |
1 шт. |
|
Руководство по эксплуатации |
ТПУ 01.00.00.000 РЭ |
1 экз. |
|
Паспорт |
ТПУ 01.00.00.000 ПС |
1 экз. |
|
Комплект запасных частей, инструментов и принадлежностей |
_ |
1 шт. |
Сведения о методах измерений
приведены в разделе 1.4 «Устройство и работа» документа ТПУ 01.00.00.000 РЭ «Установки трубопоршневые поверочные ТПУ «Новатор». Руководство по эксплуатации».
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии т 26.09.2022 № 2356 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости;
ТУ 26.51.52.110-002-79799911-2025 «Установки трубопоршневые поверочные ТПУ «Новатор». Технические условия».
