Преобразователи расхода тип 3-9900-1
| Номер в ГРСИ РФ: | 97964-26 |
|---|---|
| Производитель / заявитель: | Фирма "Georg Fisher Signet, Inc.", США |
Преобразователи расхода тип 3-9900-1 (далее - преобразователи) предназначены для измерений входных сигналов силы постоянного тока, поступающих от первичных преобразователей расхода и преобразования их в значения расхода.
Информация по Госреестру
| Основные данные | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97964-26 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Наименование | Преобразователи расхода | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Модель | тип 3-9900-1 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Приказы |
№481 от
16.03.2026
— Об утверждении типов средств измерений
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Характер производства | Единичное | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | cbb01f56-6d97-d5d2-1c09-e20c27516482 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Испытания |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Производитель / Заявитель
Georg Fischer Signet LLC, СОЕДИНЕННЫЕ ШТАТЫ, 3401 Irwindale, CA, 5462 North Irwindale Avenue 91706, Irwindale
Поверка
| Методика поверки / информация о поверке |
РТ-МП-1933-208-2025 Государственная система обеспечения единства измерений. Преобразователи расхода тип 3-9900-1. Методика поверки.
(с 16.03.2026)
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97964-26: Описание типа
2026-97964-26.pdf
|
Скачать | 123.6 КБ | |
|
97964-26: Методика поверки
РТ-МП-1933-208-2025
2026-mp97964-26.pdf
|
Скачать | 1 MБ |
Описание типа
Назначение
Преобразователи расхода тип 3-9900-1 (далее - преобразователи) предназначены для измерений входных сигналов силы постоянного тока, поступающих от первичных преобразователей расхода и преобразования их в значения расхода.
Описание
К преобразователям данного типа относятся преобразователи расхода тип 3-9900-1 серийные номера 62305180214, 62301311091, 62311010468, 62311010459, 62311010470, 62302150043, 62305180185, 62303231035, 62303230979, 62303231034, 62209020656,
62303231036, 62201052082, 62412060839, 62502280627, 62412090077, 62412090037,
62311010527,62410180457, 62407291235, 62408150250.
Принцип действия преобразователей основан на измерении входных сигналов силы постоянного тока, пропорциональных измеряемой физической величине и преобразовании ее в значения расхода, отображении результатов измерений на дисплее преобразователя и передачи информации во внешние информационные системы.
Преобразователи имеют на лицевой панели 4 кнопки управления.
Нанесение знака поверки и пломбирование преобразователя не предусмотрено.

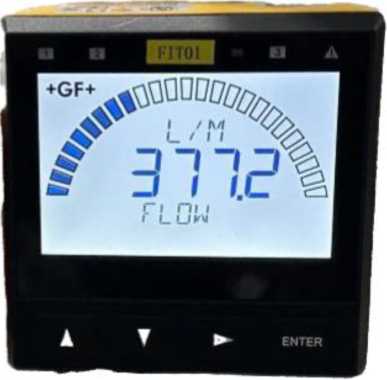

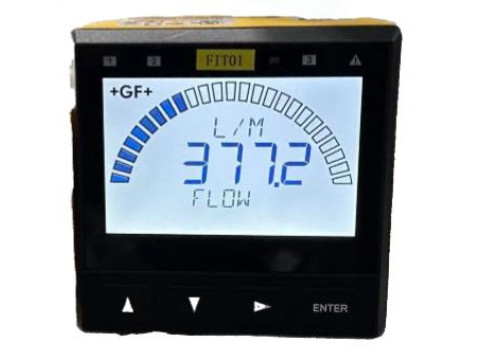

Общий вид преобразователя показан на рисунке 1.
Рисунок 1 - Общий вид преобразователя
Маркировка выполнена типографским способом в виде наклейки на корпусе преобразователя с указанием его обозначения и серийного номера (показано стрелкой).

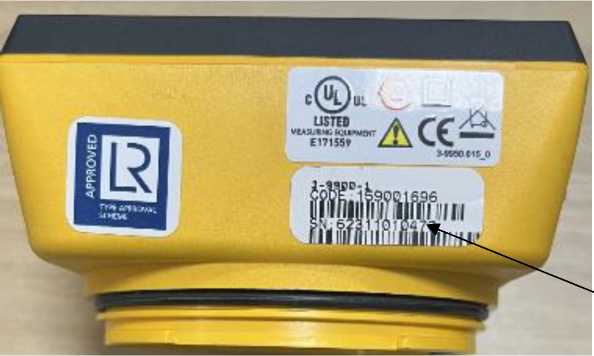

Маркировка преобразователя приведена на рисунке 2.
Рисунок 2 - Маркировка преобразователя
Место нанесения серийного номера
Программное обеспечение
Преобразователи имеют встроенное программное обеспечение (ПО), которое устанавливается (прошивается) в памяти преобразователей при изготовлении. В процессе эксплуатации ПО не может быть изменено, т.к. пользователь не имеет к нему доступа.
ПО предназначено для преобразования, обработки, передачи и отображении измерительной информации.
Для защиты ПО используется четырехзначный пароль для защиты от непреднамеренных изменений.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
9900 |
|
Номер версии (идентификационный номер) ПО |
21 |
|
Цифровой идентификатор ПО |
Не индицируется |
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню "высокий" по Р 50.2.077-2014.
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений входного сигнала силы постоянного тока, мА |
от 4 до 20 |
|
Пределы допускаемой относительной погрешности преобразования сигнала силы постоянного тока в значение расхода, % |
±0,5 |
|
Выходной сигнал, л/мин |
от 0 до 1000 |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение электропитания постоянного тока, В |
от 10,8 до 35,2 |
|
Условия эксплуатации: - температура окружающего воздуха, °С |
от -10 до +70 |
|
- относительная влажность при +20 °C, % |
до 95 (без конденсации влаги) |
|
- атмосферное давление, кПа |
от 84 до 106,7 |
|
Габаритные размеры, мм, не более - высота |
107 |
|
- ширина |
99 |
|
- длина |
99 |
|
Масса, кг, не более |
0,6 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
10 |
Знак утверждения типа
наносится на титульный лист паспорта в левом верхнем углу типографским способом.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Преобразователь расхода |
тип 3-9900-1 |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. на партию |
|
Паспорт |
- |
1 экз. |
Сведения о методах измерений
изложены в паспорте раздел 1 «Назначение и область применения».
Нормативные документы
Приказ Росстандарта от 01.10.2018 №2091 Об утверждении Государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 140-16 до 100 А.
