Системы мониторинга и измерений температуры
| Номер в ГРСИ РФ: | 97976-26 |
|---|---|
| Производитель / заявитель: | АО "Пермская приборостроительная компания", Пермь |
Системы мониторинга и измерений температуры (далее - системы) предназначены для измерений и контроля температуры для своевременного оповещения оператора при достижении предельно допустимой температуры, а также предотвращения перегрева и оперативного управления системами охлаждения.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97976-26 | |||||||||
| Действует | по 19.03.2031 | |||||||||
| Наименование | Системы мониторинга и измерений температуры | |||||||||
| Модификации |
на испытания представлены изготовленная ООО «Инверсия-Сенсор», г. Пермь; изготовленная ПАО «ПНППК», г. Пермь |
|||||||||
| Приказы |
№512 от
19.03.2026
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | 85684a6d-25a3-262c-8f3c-064ff7e8a5c5 | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
ПАО «ПНППК», РОССИЯ, 614002, Пермский край, г. Пермь, ул. 25 Октября, д. 106; ООО «Инверсия-Сенсор», РОССИЯ, 614002, Пермский край, г. Пермь, ул. 25 Октября, д. 106
Поверка
| Методика поверки / информация о поверке |
МП 141-221-2025 Государственная система обеспечения единства измерений. Системы мониторинга и измерений температуры. Методика поверки.
(с 19.03.2026)
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97976-26: Описание типа
2026-97976-26.pdf
Файл устарел
|
Скачать | 173.3 КБ | |
|
97976-26: Методика поверки
МП 141-221-2025
2026-mp97976-26.pdf
Файл устарел
|
Скачать | 1.2 MБ | |
|
97976-26: Описание типа
2026-97976-26-1.pdf
|
Скачать | 173.3 КБ | |
|
97976-26: Методика поверки
МП 141-221-2025
2026-mp97976-26-1.pdf
|
Скачать | 1.2 MБ |
Описание типа
Назначение
Системы мониторинга и измерений температуры (далее - системы) предназначены для измерений и контроля температуры для своевременного оповещения оператора при достижении предельно допустимой температуры, а также предотвращения перегрева и оперативного управления системами охлаждения.
Описание
Принцип действия систем основан на пропорциональном смещении рабочей длины волны, проходящей по волноводу, при изменении геометрических размеров его рабочей части, с последующим преобразованием измеренных значений длин волны, отражённых от волоконных брэгговских решеток, в значение температуры.
Конструктивно системы состоят из первичных преобразователей измерения температуры на основе технологии ВБР (волоконных брэгговских решёток) (термокомпенсаторов волоконно-оптических ASTRO A512, датчиков волоконно-оптических ASTRO модификации A513, датчиков диэлектрических температуры ASTRO A514, датчиков температуры ASTRO A515), вторичных преобразователей (анализаторов сигналов волоконно-оптических датчиков модификации ASTRO A31, ASTRO А31М, ASTRO A32, ASTRO A33, ASTRO A34), программного обеспечения, волоконно-оптического кабеля, переходной плиты, коммутационного шкафа (по заказу).
Заводской номер систем имеет цифровой формат и нанесен типографской печатью на информационной табличке, прикрепленной ко вторичному преобразователю, входящему в состав системы или иным пригодным способом, обеспечивающим идентификацию каждого экземпляра системы, возможность прочтения и сохранность номера в процессе эксплуатации. Корпус системы металлический, окрашиваемый в цвета, которые определяет изготовитель.
Пломбирование системы не предусмотрено.
Нанесение знака поверки на систему не предусмотрено. Знак поверки наносится на свидетельство о поверке.

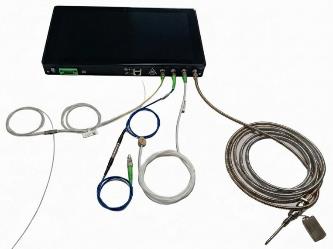

Общий вид системы представлен на рисунке 1. Общий вид информационной таблички, прикрепленной ко вторичному преобразователю системы, с указанием места нанесения заводского номера представлен на рисунке 2.
а) б)
в) г)
д)
Рисунок 1 - Общий вид системы мониторинга и измерений температуры, в составе которой анализатор сигналов волоконно-оптических датчиков модификации а) ASTRO A31, б) ASTRO А31М, в) ASTRO A32, г) ASTRO A33, д) ASTRO A34
1ИНВЕРСИЯ
ЛЛС02, Россия, а. С|4рчь, цл 25 Октября, 106 Тал »"/ 3421 240-09-86 wwk ,-seriso' г и
СИСТЕМА МОНИТОРИНГА И ИЗМЕРЕНИЙ ТЕМПЕРАТУРЬ/
BCAt.l66tSXXB
Место нанесения заводского номера
Зой. номе.:> Во.ъа иэг
1225-00' О1.122025
СДЕЛАНО 9 РОССИИ
Рисунок 2 - Общий вид информационной таблички, прикрепленной ко вторичному преобразователю системы с указанием места нанесения заводского номера
Программное обеспечение
Система имеет встроенное программное обеспечение (далее - ПО). Программное обеспечение предназначено для отображения, сбора, хранения и обработки результатов измерений. Идентификационные данные ПО приведены в таблице 1. Конструкция системы исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Уровень защиты программного обеспечения «Высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение для модификации вторичного преобразователя | |
|
A31 А31М A32 |
A33 A34 | |
|
Идентификационное наименование ПО |
MD_03_CPU | |
|
Номер версии (идентификационный номер) ПО |
1.0.XX.XX* |
1.1.XX.XX* |
|
Цифровой идентификатор ПО |
- | |
|
*«Х» относится к метрологически незначимой части ПО и может принимать значения от 1 до 9 | ||
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение для модификации первичных преобразователей | |||
|
А512 |
А513 |
А514 |
А515 | |
|
Диапазон измерений |
от - 70 |
от - 50 |
от - 60 |
от - 70 |
|
температуры, °С |
до + 85 |
до + 80 |
до + 180 |
до + 250 |
|
Пределы допускаемой абсолютной погрешности измерений температуры с частотой опроса 1 Гц, °С |
± 1,5 |
± 0,3 |
± 1,0 |
± 0,5 |
|
Пределы допускаемой абсолютной погрешности измерений температуры с частотой опроса более 20 Гц, °С |
± 2,0 |
± 1,0 |
± 1,0 |
± 1,0 |
Таблица 3 - Основные технические характеристики для модификаций первичных преобразователей___________________________________________________________________
|
Наименование характеристики |
Значение для модификаций первичных преобразователей | |||
|
А512 |
А513 |
А514 |
А515 | |
|
Габаритные размеры, мм, не более - ширина - длина - высота - диаметр |
15 30 3,5 |
110 8 |
10000* 4,2 20 |
400 20 |
|
Масса, г, не более |
5 |
35 |
200* |
200* |
* вместе с кабелем
Таблица 4 - Основные технические характеристики для модификаций вторичных преобразователей ___________________________________________________________________
|
Наименование характеристики |
Значение для модификаций вторичных преобразователей | |||||
|
A31 |
А31М |
A32 |
A33 |
A34 | ||
|
1U |
2U | |||||
|
Количество оптических каналов |
1, 2, 4, 8, 16(с LC коннектором) |
4 |
1, 2, 4, 8, 16 | |||
|
Условия эксплуатации: - температура окружающего воздуха, °С |
от + 10 до + 40 |
от - 40 до + 50 |
от 0 до + 40 |
от + 10 до + 40 |
от - 20 до + 60 | |
|
Рабочий диапазон длин волн, нм |
от 1500 до 1600 |
от 1500 до 1600/ от 1528 до 1568 |
от 1500 до 1600/ от 1528 до 1568 |
от 1528 до 1568 | ||
|
Наименование характеристики |
Значение для модификаций вторичных преобразователей | |||||
|
A31 |
А31М |
A32 |
A33 |
A34 | ||
|
1U |
2U | |||||
|
Частота выдачи данных, Гц, не менее |
1, 200 |
1 или 200 (по запросу)/ 1 000 для диапазона от 1528 до 1568 |
1 | |||
|
Интерфейс связи |
Ethernet (TCP/IP) |
Ethernet (TCP/IP) |
Сенсорный экран, Ethernet (TCP/IP), USB |
Ethernet, RS485 | ||
|
Протокол передачи данных |
SCPI |
Websocket, Modbus TCP, (для 1 Гц), SCPI (опциональ но) |
Web-socket, Modbus TCP, |
Web-socket, Modbus TCP, Modbus RTU | ||
|
Габаритные размеры, мм, не более - ширина - длина - высота |
485 440 95 |
485 440 95 |
380 230 45 |
380 230 95 |
270 210 90 | |
|
Масса, кг, не более |
7 |
10 |
2 |
7,5 |
5 | |
|
Потребляемая мощность, Вт, не более |
40 |
60 |
20 |
60 |
30 при нормальных условиях, до 60 при пониженной или повышенной температуре | |
|
Напряжение питания, В |
230 ±12, 50 ±5 Гц (переменный ток) |
от 11 до 36 (постоянный ток) |
от 15 до 32 (постоянн ый ток) |
от 19 до 29 (постоянный ток) |
от 19 до 29 (постоянный ток) | |
|
Объем внутренней памяти для архивов измерений, ГБ |
- |
- |
- |
16, 32, 64 | ||
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Система мониторинга и измерений температуры |
- |
1 шт. |
|
Руководство по эксплуатации |
ДСАЕ.466452.003 РЭ |
1 экз. |
|
Паспорт |
ДСАЕ.466452.003 ПС |
1 экз. |
Сведения о методах измерений
приведены в разделе 5 «Описание и работа» руководства по эксплуатации ДСАЕ.466452.003 РЭ.
Нормативные документы
Приказ Росстандарта от 29.01.2026 № 147 «Об утверждении Государственного первичного эталона единицы температуры - кельвина в диапазоне от 0,3 до 273,16 К и Государственной поверочной схемы для средств измерений температуры»
ДСАЕ.466452.003 ТУ «Системы мониторинга и измерений температуры. Технические условия»
