Акселерометры А6ХХХ
| Номер в ГРСИ РФ: | 97978-26 |
|---|---|
| Категория: | Акселерометры |
| Производитель / заявитель: | ООО "ВиброТест", г.Москва |
Акселерометры А60ХХХ (далее - акселерометры) предназначены для измерений виброускорения.
Информация по Госреестру
| Основные данные | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97978-26 | |||||||||||||||
| Действует | по 19.03.2031 | |||||||||||||||
| Наименование | Акселерометры | |||||||||||||||
| Модель | А6ХХХ | |||||||||||||||
| Модификации |
условное обозначение А6 Х1 Х2 Х3 X4 / Х5 Х6 Х7; где X1 - Расположение разъема X2 - Коэффициент преобразования X3 - Наличие температурной опции X4 - Наличие взрывозащиты X5 - Вариант исполнения кабеля X6 - Длина кабеля X7 - Наличие разъема на конце кабеля на испытания представлены А603С01 А603С01Т А603С02Е/М10ВН А602D01ТЕ |
|||||||||||||||
| Приказы |
№512 от
19.03.2026
— Об утверждении типов средств измерений
|
|||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||
| Характер производства | Серийное | |||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 51cc4011-7d1c-f5a2-0b6c-2ea7b4951a63 | |||||||||||||||
| Испытания |
|
|||||||||||||||
Производитель / Заявитель
ООО «ВиброТест», РОССИЯ, 119048, г. Москва, ул. Усачёва, д. 35, стр. 1, помещ. IV
Поверка
| Методика поверки / информация о поверке |
МП 5.7-0397-2025 Государственная система обеспечения единства измерений. Акселерометры А6ХХХ. Методика поверки.
(с 19.03.2026)
|
| Межповерочный интервал / Периодичность поверки |
3 года
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97978-26: Описание типа
2026-97978-26.pdf
Файл устарел
|
Скачать | 211.8 КБ | |
|
97978-26: Методика поверки
МП 5.7-0397-2025
2026-mp97978-26.pdf
Файл устарел
|
Скачать | 1.3 MБ | |
|
97978-26: Описание типа
2026-97978-26-1.pdf
|
Скачать | 211.8 КБ | |
|
97978-26: Методика поверки
МП 5.7-0397-2025
2026-mp97978-26-1.pdf
|
Скачать | 1.3 MБ |
Описание типа
Назначение
Акселерометры А60ХХХ (далее - акселерометры) предназначены для измерений виброускорения.
Описание
Акселерометры являются преобразователями инерционного типа. Принцип действия акселерометров основан на «прямом» пьезоэлектрическом эффекте. Электрический заряд чувствительного элемента пропорционален виброускорению, которое воздействует на преобразователь. При вибрации объекта контроля, на котором жестко закреплен акселерометр, сила инерции груза действует на блок пьезоэлементов, который генерирует электрический заряд, пропорциональный значению виброускорению объекта.
Конструктивно акселерометры состоят из пьезоэлектрического элемента, инерционного элемента и встроенного усилителя, заключенных в металлический изолированный корпус. Встроенный усилитель соответствует стандарту IEPE (Integrated Electronic Piezoelectric) и обеспечивает широкий диапазон питающего напряжения и тока (питание встроенного усилителя производится стабилизированным током от специализированного источника тока, соответствующего стандарту IEPE).
Акселерометры выпускаются в различных модификациях отличающимися чувствительностью, диапазоном измерений, конструктивном исполнением, наличием температурной опций, наличием взрывозащиты, встроенного кабеля, массы и габаритных размеров.
Структура условного обозначения представлена в таблице 1.
Акселерометр А6 Х Х Х X / Х Х Х
1 2 3 4 5 6 7
Т а б л и ц а 1 - Структура условного обозначения
|
№ поля |
Описание поля |
Код поля |
Расшифровка |
|
1 |
Расположение разъема |
03C |
Верхнее расположение разъема и крепление датчика на шпильку |
|
02D |
Боковое расположение разъема и крепление датчика болтом | ||
|
2 |
Коэффициент преобразования |
01 |
Коэффициент преобразования - 10,2 мВ/(м/с2) |
|
02 |
Коэффициент преобразования - 51 мВ/(м/с2) | ||
|
3 |
Наличие температурной опции |
Т |
Присутствует |
|
— |
Отсутствует |
Продолжение таблицы 1
|
№ поля |
Описание поля |
Код поля |
Расшифровка |
|
4 |
Наличие взрывозащиты |
Е |
Присутствует |
|
_ |
Отсутствует | ||
|
5 |
Вариант исполнения кабеля |
М |
Кабель в металлорукаве в тефлоновой изоляции +155 оС |
|
Т |
Кабель в тефлоновой изоляции до+155 оС | ||
|
G |
Кабель гибкий, в силиконовой оболочке до + 200 оС | ||
|
П |
Кабель в ПВХ оболочке до +85 оС | ||
|
_ |
Отсутствует | ||
|
6 |
Длина кабеля* |
хх |
Длина кабеля в метрах |
|
_ |
Отсутствует | ||
|
7 |
Наличие разъема на конце кабеля |
В0 |
Обрезан, без разъемов |
|
В5 |
Разъем типа BNC | ||
|
BH |
Концевые наконечники | ||
|
_ |
Отсутствует |
Серийный номер (SN) в виде цифрового обозначения, состоящего из арабских цифр, обеспечивающий идентификацию каждого экземпляра средств измерений, наносится на корпус методом лазерной гравировки.

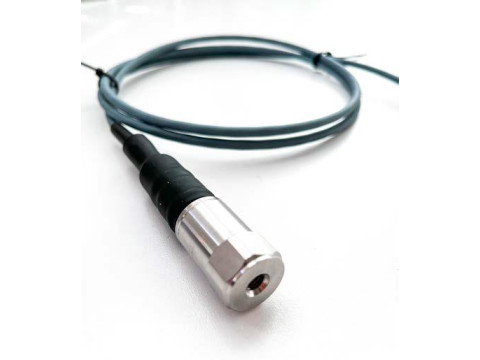

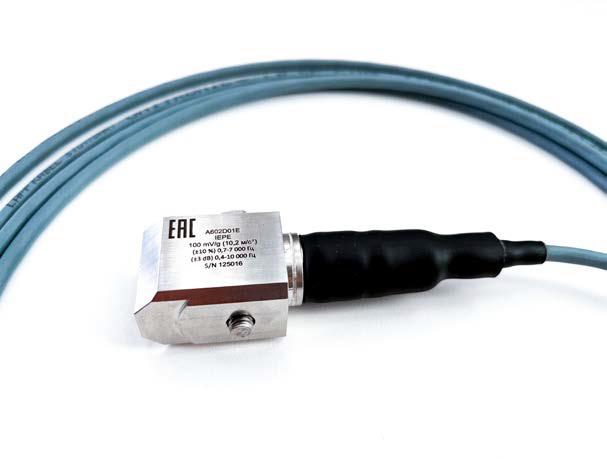

Общий вид акселерометров представлен на рисунке 1.

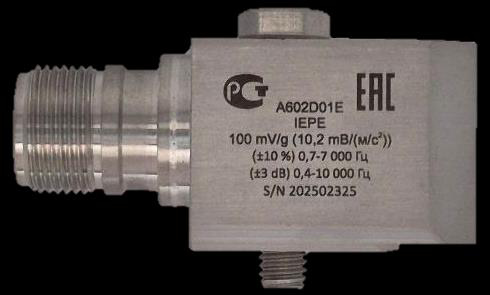

Места нанесения серийного номера и знака утверждения типа представлены на рисунке 2.
Пломбировка акселерометров не предусмотрена.
Нанесение знака поверки на средство измерения не предусмотрено.
Модификации:A602D01E, A602D01T, A602D01TE
Модификации: А603С01, А603С01Е
Модификации: А603С01Т, А603С01ТЕ, А603С02, А603С02Е, А603С02Т, А603С02ТЕ
Модификации: A602D01E/XXX, A602D01T/XXX, A602D01TE/XXX
Модификации: А603С01/ХХХ, А603С01Е/ХХХ А603С01Т/ХХХ, А603С01ТЕ/ХХХ, А603С02/ХХХ,
А603С02Е/ХХХ, А603С02Т/ХХХ, А603С02ТЕ/ХХХ
Рисунок 1 - Внешний вид акселерометров
Место нанесения знака утверждения типа
Место нанесения серийного номера
Р и с у н о к 2 - Место нанесения знака утверждения типа и серийного номера
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значения для модификаций* | |||
|
А603С01; А603С01Е |
А603С01Т; А603С01ТЕ |
A602D01E; А602ЕЮ1Т; A602D01IE. |
А603С02; А603С02Е; А603С02Т; А603С02ТЕ; | |
|
Номинальное значение коэффициента преобразования на базовой частоте 100 Гц, мВ/(м^с2) |
10,2 |
51,0 | ||
|
Диапазон измерения амплитудных значений виброускорения, м/с2 |
от 0,1 до 784,0 |
от 0,1 до 490,0 |
от 0,1 до 100,0 | |
|
Нелинейность амплитудной характеристики, % |
± 1 | |||
|
Диапазон рабочих частот с неравномерностью частотной характеристики ± 10 %, Гц |
от 0,5 до 7000 |
от 0,6 до 8000 |
от 0,5 до 8000 |
от 0,4 до 8000 |
|
Диапазон рабочих частот с неравномерностью частотной характеристики ± 3 дБ, Гц |
от 0,4 до 15000 |
от 0,4 до 15000 |
от 0,4 до 8000 |
от 0,4 до 10000 |
|
Относительный коэффициент поперечного преобразования, % |
± 5 | |||
|
Предел допускаемого отклонения действительного значения коэффициента преобразования от номинального значения на базовой частоте, % |
± 10 | |||
|
Предел допускаемого дополнительного отклонения коэффициента преобразования от изменения температуры окружающей среды в диапазоне рабочих температур, %/ оС |
± 0,2 | |||
- модификации с установленным кабелем имеют аналогичные характеристики,
что и модификации без кабеля
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значения |
|
Напряжение питания, В |
от 18 до 30 |
|
Материал корпуса |
нержавеющая сталь |
|
Степени защиты, обеспечиваемые оболочками по ГОСТ 14254-2015 - с разъемом - со встроенным кабелем |
IP66/IP67 IP66/IP68 |
|
Маркировка взрывозащиты |
0Ex ia IIC T4 Gа Х |
|
Нормальные условия измерений: - температура окружающей среды, оС |
от +15 до +25 |
|
Условия эксплуатации: температура окружающей среды, оС |
от -55 до +130 |
|
Габаритные размеры (без кабеля), мм, не более: - для модификаций: А603С01, А603С01Е (диаметр х высота); - для модификаций: А603С01Т, А603С01ТЕ (диаметр х высота); - для модификаций: A602D01E, A602D0H, A602D0HE (длина х ширина х высота); - для модификаций: А603С02, А603С02Е, А603С02Т, А603С02ТЕ (диаметр х высота). |
20х48 28х53 56х23х25 28х55 |
Продолжение таблицы 3
|
Наименование характеристики |
Значения |
|
Масса (без кабеля), г, не более: | |
|
- для модификаций: А603С01, А603С01Е; |
65 |
|
- для модификаций: А603С01Т, А603С01ТЕ; |
85 |
|
- для модификаций: A602D01E, A602D01T, A602D01TE; |
135 |
|
- для модификаций: А603С02, А603С02Е, А603С02Т, А603С02ТЕ. |
85 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значения |
|
Средний срок службы, л |
10 |
Знак утверждения типа
наносится на корпус акселерометра методом лазерной гравировки и на титульные листы эксплуатационной документации типографским способом.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Акселерометр |
А6ХХХ* |
1 |
|
Установочная шпилька (болт) |
_ |
1 |
|
Руководство по эксплуатации |
_ |
1 |
|
Паспорт |
_ |
1 |
|
* приведено в таблице 1 | ||
Сведения о методах измерений
приведены в разделе 3.8 «Подключение, устройство и работа» руководства по эксплуатации.
Нормативные документы
Приказ Росстандарта от 27 декабря 2018 года № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»
Приказ Росстандарта от 12 ноября 2021 года № 2537 «Об утверждении государственной поверочной схемы для средств измерений ускорения, скорости и силы при ударном движении»
ТУ 26.51.66-001-91597334-2019 Акселерометры серии А6ХХХ. Технические условия
