Датчики силоизмерительные универсальные УДС

Назначение

Датчики силоизмерительные универсальные УДС (далее - датчики) предназначены для преобразования действующих на чувствительных элемент датчика сил в измеряемую физическую величину (аналоговый электрический сигнал), пропорционально измеряемому усилию под воздействием сил растяжения-сжатия).

Описание

Принцип действия датчиков основан на преобразовании деформации упругого элемента, возникающей под действием приложенной нагрузки в аналоговый электрический сигнал, пропорционально измеряемому усилию под действием силы растяжения или сжатия.

Конструктивно датчики выполнены в неразборном стальном корпусе, имеющем разную форму. Основным узлом датчика силы является упругий элемент, расположенный в корпусе и составляющий с ним единую деталь. На поверхность упругого измерительного элемента наклеены тензорезисторы, соединенные в полномостовую электрическую цепь, которая содержит элементы компенсации температурных воздействий на выходной сигнал.

Датчики изготавливаются с одним или двумя независимыми измерительными каналами, имеющие отдельные унифицированные разъемы. Для усиления и обработки электрического сигнала могут применяться нормирующие усилители, которые могут быть как встроенного, так внешнего исполнения.

Пломбирование датчиков УДС-1 осуществляется путем установки пломб на шляпках одного из винтов крепления разъема и монтажной крышки. Пломбирование датчиков УДС-2 не предусмотрено, т.к. конструктивно датчики УДС-2 выполнены в неразборном корпусе. Таким образом, конструкция датчиков обеспечивает ограничение доступа к определенным частям в целях предотвращения несанкционированной настройки и вмешательства, которые могут привести к искажению результатов измерений.

Маркировка датчика наносится непосредственно на корпус датчика в виде маркировочной таблички (наклейка или шильд) и содержит следующую информацию:

- модификация;

- номинальная нагрузка;

- выходной сигнал;

- серийный номер;

- год выпуска.

Серийный номер в виде цифрового обозначения, состоящего из арабских цифр, наносится способом гравировки на маркировочную табличку, расположенную на корпусе датчика.

Структура условного обозначения датчиков:

Датчик УДС-Х-А-В-С, где

УДС - обозначение по каталогу изготовителя;

Х - обозначение варианта исполнения датчиков («1» - цилиндрического типа, «2» - S-образного типа);

А - номинальная нагрузка, тс;

В - пределы допускаемой относительной погрешности измерений силы (0,1; 0,2; 0,3; 0,4; 0,5 1,0) %;

С - тип выходного сигнала («1» - ± 1,5...2,0 мВ/В, «2» - 4...20 мА, «3» - 0...10 В, «4» - ± 10 В, «5» - ± 10 В совместно с модулем управления электрогидравлическими приводами типа МУЭГ).

Нанесение знака поверки на датчики не предусмотрено.

Общий вид датчиков приведен на рисунках 1,2, 3 и 4.

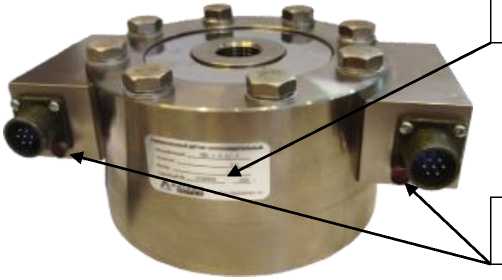

Место пломбировки

Рисунок 1 - Общий вид датчиков УДС-1-А-В-1, УДС-1-А-В-2, УДС-1-А-В-3, УДС-1-А-В-4

Место нанесения заводского номера

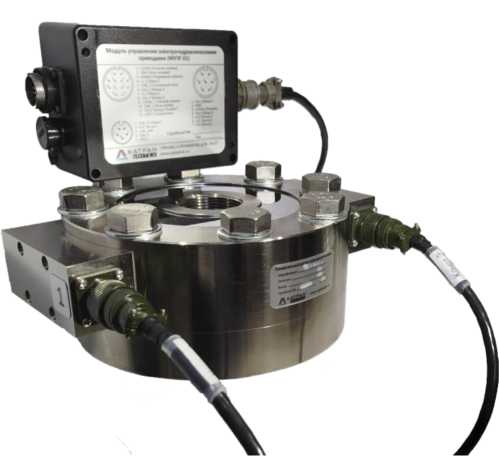

Рисунок 2 - Общий вид датчиков УДС-1-А-В-5

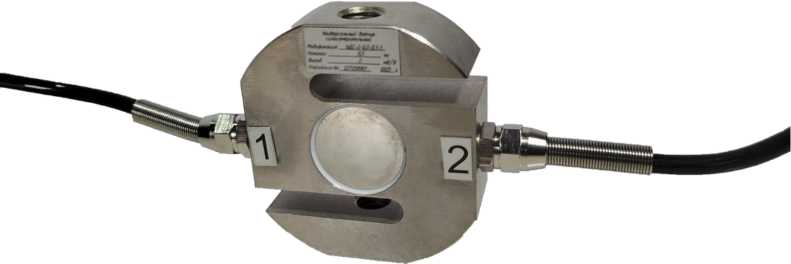

Рисунок 3 - Общий вид датчиков УДС-2-А-В-1, УДС-2-А-В-2, УДС-2-А-В-3, УДС-2-А-В-4

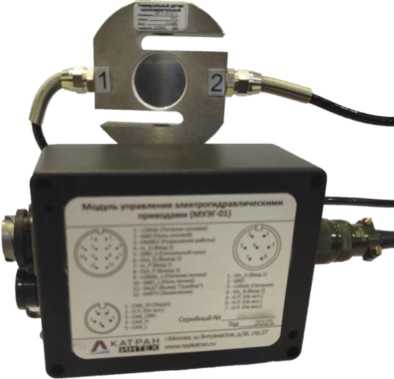

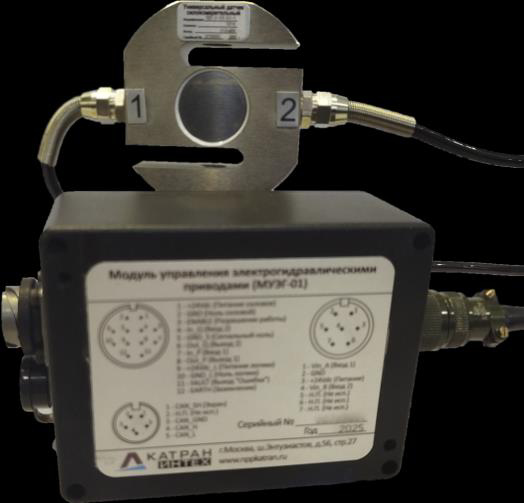

Рисунок 4 - Общий вид датчиков УДС-2-А-В-5

Программное обеспечение

Программное обеспечение (далее - ПО) датчиков силоизмерительных универсальных исполнений УДС-Х-А-В-2, УДС-Х-А-В-3, УДС-Х-А-В-4, УДС-Х-А-В-5 состоит из встроенного ПО, которое устанавливается в микроконтроллер нормирующих усилителей. Встроенное ПО заносится в защищенную от записи память нормирующих усилителей предприятием изготовителем и недоступно для потребителя.

Конструкция датчиков силоизмерительных универсальных исключает возможность несанкционированного влияния на ПО и измерительную информацию.

Программное обеспечение является метрологически значимым. Метрологические характеристики датчиков силоизмерительных универсальных нормированы с учетом влияния ПО.

В соответствии с п. 4.5 рекомендации по метрологии Р 50.2.077-2014 уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «высокий». Идентификационные данные встроенного программного обеспечения недоступны.

Технические характеристики

Таблица 1 - Метрологические характеристики датчиков модификации УДС-1

Таблица 2 - Метрологические характеристики датчиков модификации УДС-2

Таблица 3 - Технические характеристики датчиков модификации УДС-1

Таблица 4 - Технические характеристики датчиков модификации УДС-2

Знак утверждения типа

наносится на титульные листы эксплуатационных документов типографским способом.

Комплектность

Таблица 5 - Комплектность средства измерений

Сведения о методах измерений

приведены в разд. 2 «Использование по назначению» руководства по эксплуатации.

Нормативные документы

Приказ Росстандарта № 2498 от 22.10.2019 г. «Об утверждении государственной поверочной схемы для средств измерений силы»;

ТУ РБПМ.01.000.00.00.000-2025 Датчики силоизмерительные универсальные УДС. Технические условия.
