Установки для измерений параметров валов Виконт
| Номер в ГРСИ РФ: | 98011-26 |
|---|---|
| Производитель / заявитель: | ООО «Три Сигма», г. Санкт-Петербург |
Установки для измерений параметров валов Виконт (далее - установки) предназначены для измерений геометрических параметров единицы длины осесимметричных деталей.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98011-26 | ||||||
| Действует | по 19.03.2031 | ||||||
| Наименование | Установки для измерений параметров валов | ||||||
| Модель | Виконт | ||||||
| Модификации |
ХХYY ZZ, где: ХХ – обозначение диапазона измерения длины YY – обозначение диапазона измерения диаметра ZZ – обозначение исполнения установки На испытании представлена: Виконт 1216 ПТ |
||||||
| Приказы |
№513 от
19.03.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | 2f7781f0-bd7b-af57-110e-5caa4043f8b4 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
ООО «Три Сигма», РОССИЯ, 192019, г. Санкт-Петербург, вн.тер.г. муниципальный округ Невская Застава, ул. Седова, д. 11 Литера А, помещение 1-Н, помещение 809
Поверка
| Методика поверки / информация о поверке |
МП 203-41-2024 Государственная система обеспечения единства измерений. Установки для измерений параметров валов Виконт. Методика поверки
(с 19.03.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 05.04.2026 |
Поверители
Скачать
|
98011-26: Описание типа
2026-98011-26.pdf
|
Скачать | 120.4 КБ | |
|
98011-26: Методика поверки
МП 203-41-2024
2026-mp98011-26.pdf
|
Скачать | 1.7 MБ |
Описание типа
Назначение
Установки для измерений параметров валов Виконт (далее - установки) предназначены для измерений геометрических параметров единицы длины осесимметричных деталей.
Описание
Принцип действия установок основан на считывании с измерительной шкалы значения измеряемого параметра соответствующей интервалу перемещения измерительного наконечника.
Конструктивно установки выполнены на гранитной плите, на которую установлены передняя и задняя бабка для крепления измеряемой детали; каретка, которая перемещается по плите с измерительными модулями; вычислительного блока, в котором расположены основные электронные элементы установки, а также персональный компьютер и пульт управления.
Основным измерительным элементом установки являются измерительные модули, которые могут быть как контактные, так и оптические.
Контактный модуль для измерения геометрических параметров, формы и взаимного расположения поверхностей - представляет собой щуп, установленный на каретке. Щуп касается измеряемой поверхности и передает значение координат в вычислительный блок.
Контактный модуль для измерения отклонений от круглости - представляет собой щуп, установленный на каретке. Щуп касается измеряемой поверхности и передает значение координат в вычислительный блок.
Контактный модуль для измерения диаметра представляет собой скобу, которая располагается по обеим сторонам от вала, и перемещается по оси Y. Тем самым, модуль, зажимает контролируемый вал с двух сторон, с помощью различных наконечников. Положение наконечников в пространстве и определяет измеряемую величину.
Оптический модуль для измерения диаметра также представляет собой скобу, располагающую камеры с обеих сторон от оси детали. Матричные камеры получают калиброванное изображение, которое впоследствии оценивается в программном обеспечении.
Структурная схема обозначения установок:
Установки для измерений параметров валов Виконт XXYY ZZ
ХХ - обозначение диапазона измерения длины;
YY - обозначение диапазона измерения диаметра;
ZZ - обозначение исполнения установки.
Установки выпускаются в двух исполнениях, различающихся между собой погрешностью измерений, где Б - обозначает базовое исполнение, а ПТ - обозначает исполнение повышенной точности.
Пломбирование корпуса установок от несанкционированного доступа не предусмотрено. Нанесение знака поверки на средство измерений не предусмотрено.

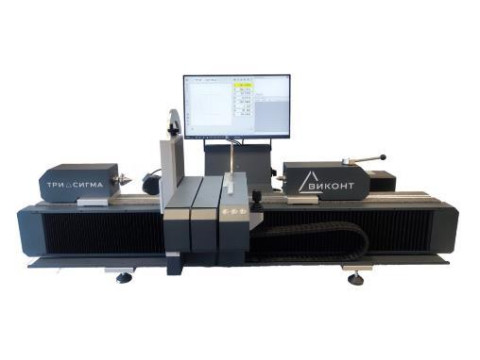

Заводской номер в виде цифрового обозначения, наносится типографским способом на маркировочную табличку в месте, указанном на рисунке 1. Общий вид установок приведен на рисунке 2.
Установка дм измерений параметров валов Вжмиг Исполнение 2540 ПТ Масса: 2500 «г
