Уровнемеры магнитострикционные HNCZ
| Номер в ГРСИ РФ: | 98013-26 |
|---|---|
| Категория: | Уровнемеры |
| Производитель / заявитель: | «Interagile Co., Ltd», Тайвань (Китай) |
Уровнемеры магнитострикционные HNCZ (далее - уровнемеры) предназначены для измерений уровня жидкости или уровня раздела двух жидких сред.
Информация по Госреестру
| Основные данные | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98013-26 | ||||||||||||
| Действует | по 19.03.2031 | ||||||||||||
| Наименование | Уровнемеры магнитострикционные | ||||||||||||
| Модель | HNCZ | ||||||||||||
| Приказы |
№513 от
19.03.2026
— Об утверждении типов средств измерений
|
||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||
| Характер производства | Серийное | ||||||||||||
| Идентификатор записи ФИФ ОЕИ | 05d9c30e-b4c3-9e68-6c9a-7d1f36c69e11 | ||||||||||||
| Испытания |
|
||||||||||||
Производитель / Заявитель
Interagile Co., Ltd, КИТАЙ, No. 99, Qiaoba Road, Qiaotian Community, Tongcheng Town, Tianchang City, Anhui Province
Поверка
| Методика поверки / информация о поверке |
РТ-МП-1742-208-2025 Государственная система обеспечения единства измерений. Уровнемеры магнитострикционные HNCZ. Методика поверки
(с 19.03.2026)
|
| Межповерочный интервал / Периодичность поверки |
3 года
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98013-26: Описание типа
2026-98013-26.pdf
|
Скачать | 156.8 КБ | |
|
98013-26: Методика поверки
РТ-МП-1742-208-2025
2026-mp98013-26.pdf
|
Скачать | 1.5 MБ |
Описание типа
Назначение
Уровнемеры магнитострикционные HNCZ (далее - уровнемеры) предназначены для измерений уровня жидкости или уровня раздела двух жидких сред.
Описание
Принцип действия уровнемеров при измерении уровня основан на измерении времени распространения в стальной проволоке короткого импульса упругой деформации. По всей длине проволоки намотана катушка, в которой протекает импульс тока, создавая магнитное поле. В месте расположения поплавка с постоянным магнитом, скользящего по чувствительному элементу (далее - ЧЭ), в проволоке под действием магнитострикционного эффекта возникает импульс продольной деформации, который распространяется по проволоке и фиксируется пьезоэлементом, закрепленным на ней. Так же возникает импульс упругой деформации, отражённый от нижнего конца ЧЭ уровнемера и принимаемый пьезоэлементом. Уровнемеры измеряют время, прошедшее с момента формирования импульса тока до момента приёма импульсов упругой деформации, принятых и преобразованных пьезоэлементом. Это позволяет вычислить расстояние до местоположения поплавка, определяемого положением уровня жидкости.
Уровнемеры состоят из полой трубки (стержня) с установленным внутри магнитострикционным ЧЭ, одного или нескольких поплавков с кольцевым магнитом и электронного блока без цифрового индикатора или с цифровым индикатором.
Стержень может быть изготовлен из различных материалов и покрыт антикоррозийными покрытиями в зависимости от коррозионной активности измеряемой жидкости, например, 304, 316L, РР, 304+PTFE, 316L+PTFE и др.
Поплавки подбираются индивидуально в зависимости от параметров измеряемой среды: температуры, плотности и коррозионной активности.
Электронный блок (преобразователь) осуществляет обработку измерительной информации, вывод информации об уровне на индикатор (при наличии), токовый выход (4 - 20) мА, HART, Modbus.
Уровнемеры HNCZ выпускаются для прямого (погружного) монтажа и для байпасного монтажа. Уровнемер для погружного монтажа имеет собственный поплавок и собственные присоединительные элементы (фланец, резьба, зажимной штуцер, кронштейн). Уровнемер для байпасного монтажа предназначен для установки на байпасную камеру и работает от поплавка, который расположен в байпасной камере и обеспечивает помимо передачи данных на электронный преобразователь уровнемера HNCZ местную индикацию уровня за счет магнитного указателя уровня.

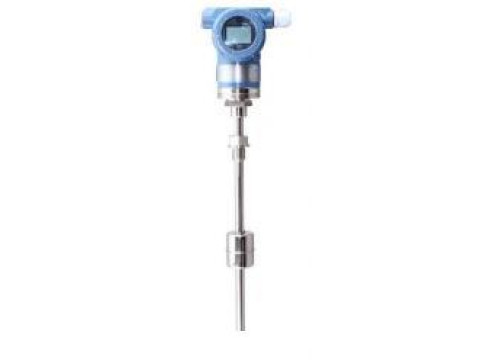

а) уровнемер погружного типа с резьбовым соединением с индикатором

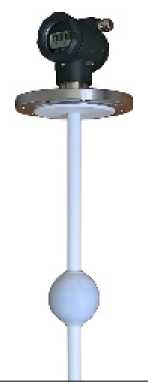

б) уровнемер антикоррозийный, погружного типа с фланцевым соединением с индикатором

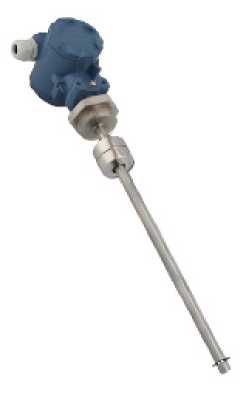

в) уровнемер погружного типа без индикатора

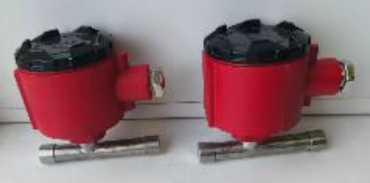

д) сигнализатор уровня
Рисунок 1 - Внешний вид уровнемеров магнитострикционных HNCZ
г) уровнемер для байпасного монтажа без индикатора с магнитным указателем уровня
Уровнемеры с байпасной камерой могут дополнительно комплектоваться сигнализаторами верхнего и нижнего уровней.
Общий вид уровнемеров представлен на рисунке 1.
|
и |
Interagile Co., Ltd |
J ■ |
[ © | ||
|
Уровнемер магнитострикционный HNCZ | |||||
|
Модель |
Заводской номер | ||||
|
Диапазон, мм |
Напряжение, В | ||||
|
Темп. окр. среды, °C |
Дата изготовления | ||||
Рисунок 2 - Макет маркировочной таблички
Знак утверждения типа и заводской номер в виде буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, наносятся на маркировочную табличку, закрепляемую на корпусе электронного преобразователя.
Макет маркировочной таблички показан на рисунке 2.
Знак поверки на СИ не наносится.
Программное обеспечение
Программное обеспечение (далее - ПО) уровнемера является встроенным.
ПО разделено на метрологически значимую часть и метрологически незначимую часть. Метрологически значимая часть ПО обеспечивает обработку измерительной информации. Метрологически незначимая часть ПО обеспечивает отображение измерительной информации на дисплее, преобразование измеренных значений в цифровой или токовый сигналы.
Метрологические характеристики средства измерений нормированы с учётом влияния программного обеспечения.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения_______________________
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
JM |
|
Номер версии (идентификационный номер) ПО |
KVy.l.l.z |
|
Примечания: 1. «х» может принимать значение 4-20MA (интерфейс HART) или RS485 (интерфейс RS485) и не относится к метрологически значимой части ПО; 2. «у» номер версии программы может принимать значение от 0 до 9 и не относится к метрологически значимой части ПО; 3. «z» заводской номер, не относится к метрологически значимой части ПО. | |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений уровня1), мм |
от 0 до 12000 |
|
Пределы допускаемой абсолютной погрешности измерений уровня по цифровому выходу, мм |
±5 |
|
Пределы допускаемой основной приведенной (к диапазону преобразования) погрешности преобразования измеренного значения уровня в аналоговый унифицированный токовый выходной сигнал (4 - 20) мА, % |
±1,0 |
|
Наименование характеристики |
Значение |
|
Пределы допускаемой дополнительной приведенной (к диапазону преобразования) погрешности преобразования измеренного значения уровня в аналоговый унифицированный токовый выходной сигнал (4 - 20) мА, вызванной изменением температуры окружающего воздуха и жидкости от температуры (20 ± 5) °С на каждые 10 °С, % |
±0,01 |
|
1) Указывается на маркировочной табличке и в паспорте. | |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон температуры измеряемой среды1), °С |
от -40 до +150 |
|
Давление измеряемой среды1), МПа |
от -0,1 до +10,0 |
|
Выходные сигналы: - аналоговый (токовый), мА - цифровой |
от 4 до 20 HART, Modbus |
|
Напряжение питания постоянного тока, В |
24 ± 15 % |
|
Потребляемая мощность, ВА |
1 |
|
Условия эксплуатации: - температура окружающей среды2), °С |
от -25 до +150 |
|
1) Указывается на маркировочной табличке и в паспорте, зависит от материала и исполнения уровнемера; 2) ЖК-дисплей функционирует при температуре от минус 20 °С до плюс 50 °С. При минус 20 °С дисплей замерзает, и восстанавливает работоспособность при возвращении температуры в указанные пределы. При температуре ниже минус 20 °С для считывания результата измерений используется токовый выход либо цифровой сигнал. | |
Таблица 4 - Показатели надёжности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч |
100 000 |
|
Средний срок службы, лет, не менее |
15 |
Знак утверждения типа
наносится на титульные листы руководства по эксплуатации и паспорта типографским способом и на маркировочную табличку уровнемера лазерным способом, методом гравировки или на полимерной наклейке.
Комплектность
аблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Уровнемер магнитострикционный |
HNCZ |
1 шт. |
|
Магнитный указатель уровня1) |
HN-UHZ158C |
1 шт. |
|
Сигнализатор уровня1) |
BJ |
2 шт. |
|
Руководство по эксплуатации2) |
УПМ.70.04.001РЭ |
1 экз. |
|
Паспорт |
УПМ.70.04.001ПС |
1 экз. |
|
1) поставляется в зависимости от заказа; 2) может поставляться в электронном виде либо в 1 экз. на партию приборов. | ||
Сведения о методах измерений
приведены в разделе 1.1 руководства по эксплуатации УПМ.70.04.001РЭ.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 года № 3459 «Об утверждении Государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов»
Стандарт предприятия «Interagile Co., Ltd», Тайвань (Китай), «Уровнемеры магнитострикционные HNCZ»
