Проекторы профильные INSIZE ISP

Назначение

Проекторы профильные INSIZE ISP (далее - проекторы) предназначены для измерений линейных и угловых размеров профилей и элементов поверхностей деталей в проходящем свете и отраженном свете.

Описание

Принцип действия проекторов основан на технологии оптического проецирования, при котором изображение объекта, расположенного на измерительном столе, проецируется на оптическую систему проектора - проекционный блок, при проходящем или отраженном освещении. С помощью системы призм и зеркал изображение передаётся на проекционный экран.

Для определения координат точки на объекте измерений необходимо совместить неподвижное перекрестие на экране проектора с изображением необходимого элемента объекта, проецируемого на экран или пересечь детектором границу между светом и тенью.

Определение линейных и угловых размеров осуществляется на основе измеренных координат точек, которые в свою очередь определяются датчиками линейного перемещения. Измеренные значения отображаются на жидкокристаллическом экране устройства цифровой индикации (далее - УЦИ)

Проекторы имеют два варианта конструктивного исполнения: консольная конструкция и колонная конструкция.

Основными элементами консольной конструкции являются основание, на регулируемых опорах, на которое установлены подвижный предметный столик с нижним осветителем, вертикальная колонна с оптической системой, проекционный экран и верхний осветитель.

Основными элементами колонной конструкции являются основание, на регулируемых опорах, на которое установлены подвижный предметный столик, боковой осветитель, вертикальная колонна с оптической системой и проекционный экран.

Нижний и боковой осветители применяется для измерений при проходящем свете, верхний осветитель применяется для измерений в отражённом свете. При одновременном включении осветителей проходящего и отражённого света на экран проецируется изображение поверхности объекта и его теневой контур.

В проекторах с консольной конструкцией измерительный стол с предметным стеклом предназначен для установки измеряемого объекта и его перемещения с помощью микровинтов в продольном (ось X) и поперечном (ось Y) направлениях. Для настройки фокусировки стол имеет функцию вертикального перемещения (ось Z). В качестве отсчётной системы используются преобразователи линейных перемещений.

В проекторах колонной конструкции измерительный стол предназначен для установки измеряемого объекта и его перемещения с помощью микровинтов по вертикале (ось Z) и поперечном (ось Y) направлениях. Для настройки фокусировки стол имеет функцию продольного перемещения (ось X). В качестве отсчётной системы используются преобразователи линейных перемещений.

Проекторы имеют настольный и напольный вариант исполнения и оснащаются устройством цифровой индикации на поворотном экране. Измерения проводятся в ручном режиме.

Вывод данных осуществляется через RS232C, через USB или в цифровом виде на жидкокристаллическом экране УЦИ.

Проекторы выпускаются в восемнадцати модификациях: ISP-A4500E, ISP-A5000E, ISP-A5001E, ISP-A5002E, ISP-A5003E, ISP-Z3015, ISP-A1000E, ISP-AZ3010, ISP-AZ3020, ISP-AZ3025, ISP-AZ3030, ISP-AZ3040, ISP-W3020, ISP-A3000E, ISP-W4025, ISP-A7000E, ISP-A6000, ISP-A6000E, которые различаются между собой конструкцией, диапазонами и погрешностью измерений. Общий вид проекторов представлен на рисунке 1.

Серийный номер в виде буквенно-цифрового обозначения, состоящего из букв латинского алфавита и арабских цифр, наносится типографским способом на маркировочную пластину, расположенную на боковой поверхности основания. Место расположения маркировочной таблички и место нанесения серийного номера представлено на рисунке 2

Нанесение знака поверки на средство измерений не предусмотрено.

Пломбирование проекторов не производится. В процессе эксплуатации, проекторы не предусматривают внешних механических и электронных регулировок.

а)                                     б)                                    в)

г)                                       д)                                      е)

а) ISP-A4500E, ISP-A5000E, ISP-A5001E, ISP-A5002E, ISP-A5003E; б) ISP-Z3015, ISP-A1000E; в) ISP-AZ3010, ISP-AZ3020, ISP-AZ3025, ISP-AZ3030, ISP-AZ3040;

г) ISP-W3020, ISP-A3000; д) ISP-W4025,ISP-A7000E; е) ISP-A6000, ISP-A6000E

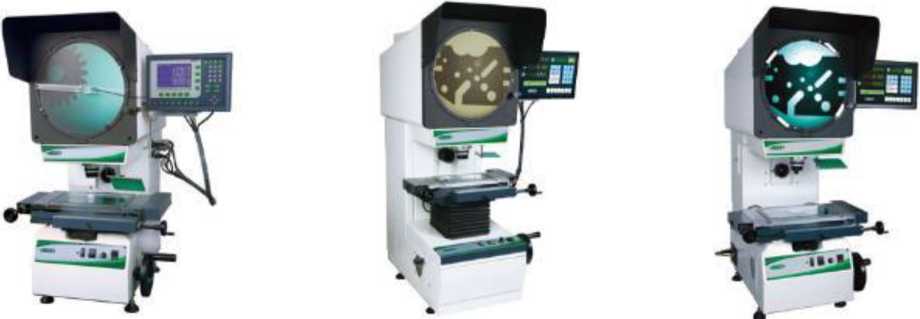

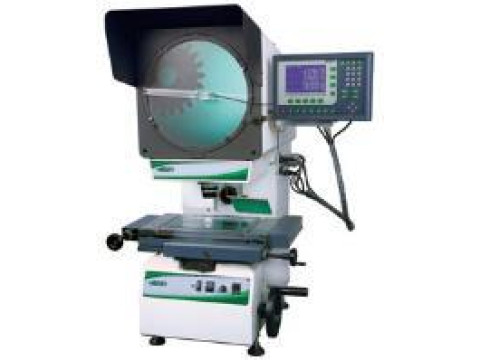

Рисунок 1 - Общий вид проекторов

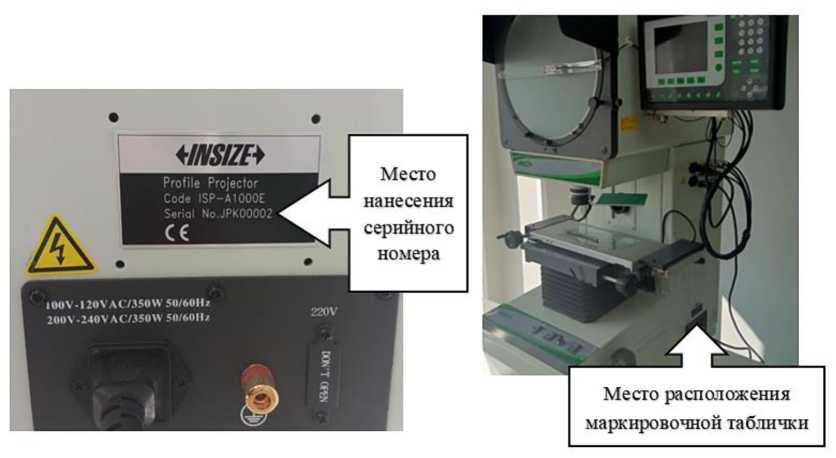

Рисунок 2 - Место расположения маркировочной таблички и место нанесения серийного номера

Программное обеспечение

Метрологически значимое встроенное программное обеспечение (далее - ПО) устанавливается в жидкокристаллический экран УЦИ на заводе-изготовителе во время производственного цикла. В соответствии с п. 4.5 рекомендации по метрологии Р 50.2.077-2014 конструкция проектора исключает возможность несанкционированного влияния на ПО и измерительную информацию. Обновление ПО в процессе эксплуатации не осуществляется.

В соответствии с п. 4.5 рекомендации по метрологии Р 50.2.077-2014 уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «высокий».

Идентификационные данные встроенного ПО - отсутствуют.

Технические характеристики

Таблица 1 - Метрологические характеристики

Продолжение таблицы 1

Таблица 2 - Технические характеристики

Таблица 3 - Показатели надежности

Знак утверждения типа

наносится типографским способом на титульный лист руководства по эксплуатации.

Комплектность

Таблица 4 - Комплектность средства измерений

Сведения о методах измерений

приведены в разделе 7 «Методы измерений» документа «Проекторы профильные INSIZE ISP. Руководство по эксплуатации».

Нормативные документы

Приказ Росстандарта от 26.11.2018 № 2482 «Об утверждении государственной поверочной схемы для средств измерений плоского угла»

Приказ Росстандарта от 29.12.2018 № 2840 «Об утверждении Государственной поверочной схемы для средств измерений длины в диапазоне от 1-10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»

Стандарт предприятия INSIZE CO., LTD. «Проекторы профильные INSIZE ISP. Стандарт предприятия»
